Memograph S
Elektrischer Anschluss
(Schaltbild)
Versorgungsspannung / Leis-
tungsaufnahme
Elektrische Sicherheit
Kabelspezifikationen /
Anschlüsse
Serielle Schnittstelle (Option)
Ethernet (Option)
PROFIBUS DP-Anschluss
(Option)
!
Endress+Hauser
10.4

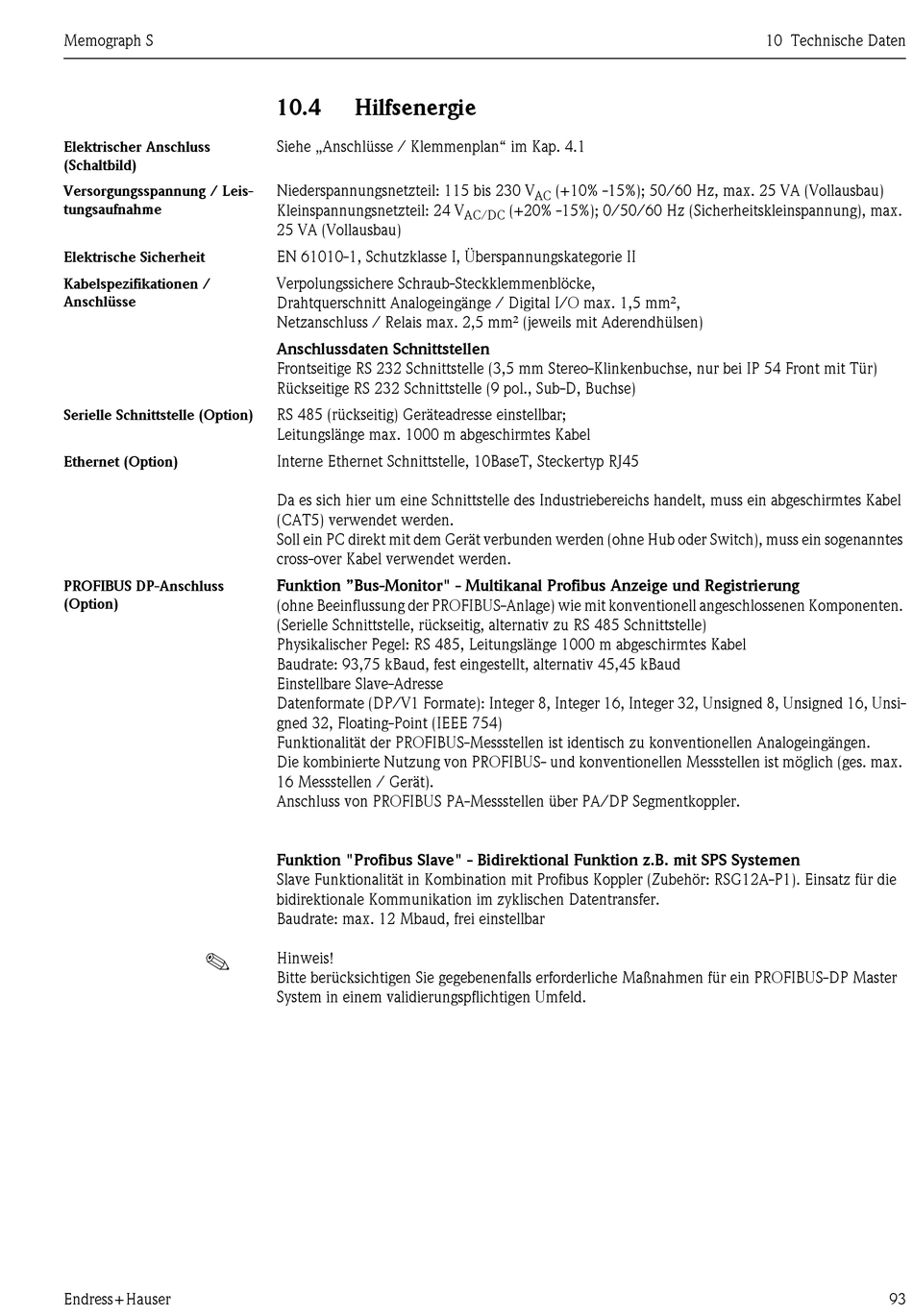

Hilfsenergie
Siehe „Anschlüsse / Klemmenplan" im Kap. 4.1
Niederspannungsnetzteil: 115 bis 230 V
Kleinspannungsnetzteil: 24 V
25 VA (Vollausbau)
EN 61010-1, Schutzklasse I, Überspannungskategorie II
Verpolungssichere Schraub-Steckklemmenblöcke,
Drahtquerschnitt Analogeingänge / Digital I/O max. 1,5 mm²,
Netzanschluss / Relais max. 2,5 mm² (jeweils mit Aderendhülsen)
Anschlussdaten Schnittstellen
Frontseitige RS 232 Schnittstelle (3,5 mm Stereo-Klinkenbuchse, nur bei IP 54 Front mit Tür)
Rückseitige RS 232 Schnittstelle (9 pol., Sub-D, Buchse)
RS 485 (rückseitig) Geräteadresse einstellbar;
Leitungslänge max. 1000 m abgeschirmtes Kabel
Interne Ethernet Schnittstelle, 10BaseT, Steckertyp RJ45
Da es sich hier um eine Schnittstelle des Industriebereichs handelt, muss ein abgeschirmtes Kabel
(CAT5) verwendet werden.
Soll ein PC direkt mit dem Gerät verbunden werden (ohne Hub oder Switch), muss ein sogenanntes
cross-over Kabel verwendet werden.
Funktion "Bus-Monitor" - Multikanal Profibus Anzeige und Registrierung
(ohne Beeinflussung der PROFIBUS-Anlage) wie mit konventionell angeschlossenen Komponenten.
(Serielle Schnittstelle, rückseitig, alternativ zu RS 485 Schnittstelle)
Physikalischer Pegel: RS 485, Leitungslänge 1000 m abgeschirmtes Kabel
Baudrate: 93,75 kBaud, fest eingestellt, alternativ 45,45 kBaud
Einstellbare Slave-Adresse
Datenformate (DP/V1 Formate): Integer 8, Integer 16, Integer 32, Unsigned 8, Unsigned 16, Unsi-
gned 32, Floating-Point (IEEE 754)
Funktionalität der PROFIBUS-Messstellen ist identisch zu konventionellen Analogeingängen.
Die kombinierte Nutzung von PROFIBUS- und konventionellen Messstellen ist möglich (ges. max.
16 Messstellen / Gerät).
Anschluss von PROFIBUS PA-Messstellen über PA/DP Segmentkoppler.
Funktion "Profibus Slave" - Bidirektional Funktion z.B. mit SPS Systemen
Slave Funktionalität in Kombination mit Profibus Koppler (Zubehör: RSG12A-P1). Einsatz für die
bidirektionale Kommunikation im zyklischen Datentransfer.
Baudrate: max. 12 Mbaud, frei einstellbar
Hinweis!
Bitte berücksichtigen Sie gegebenenfalls erforderliche Maßnahmen für ein PROFIBUS-DP Master
System in einem validierungspflichtigen Umfeld.
(+10% -15%); 50/60 Hz, max. 25 VA (Vollausbau)
AC
(+20% -15%); 0/50/60 Hz (Sicherheitskleinspannung), max.
AC/DC
