14 Option Steuerein-/ -ausgänge
Zeitzähler
Meßperiode
(Zwischenauswertung)
Auswertung unterdrücken
Uhrzeitsynchronisation
Fernsynchronisation

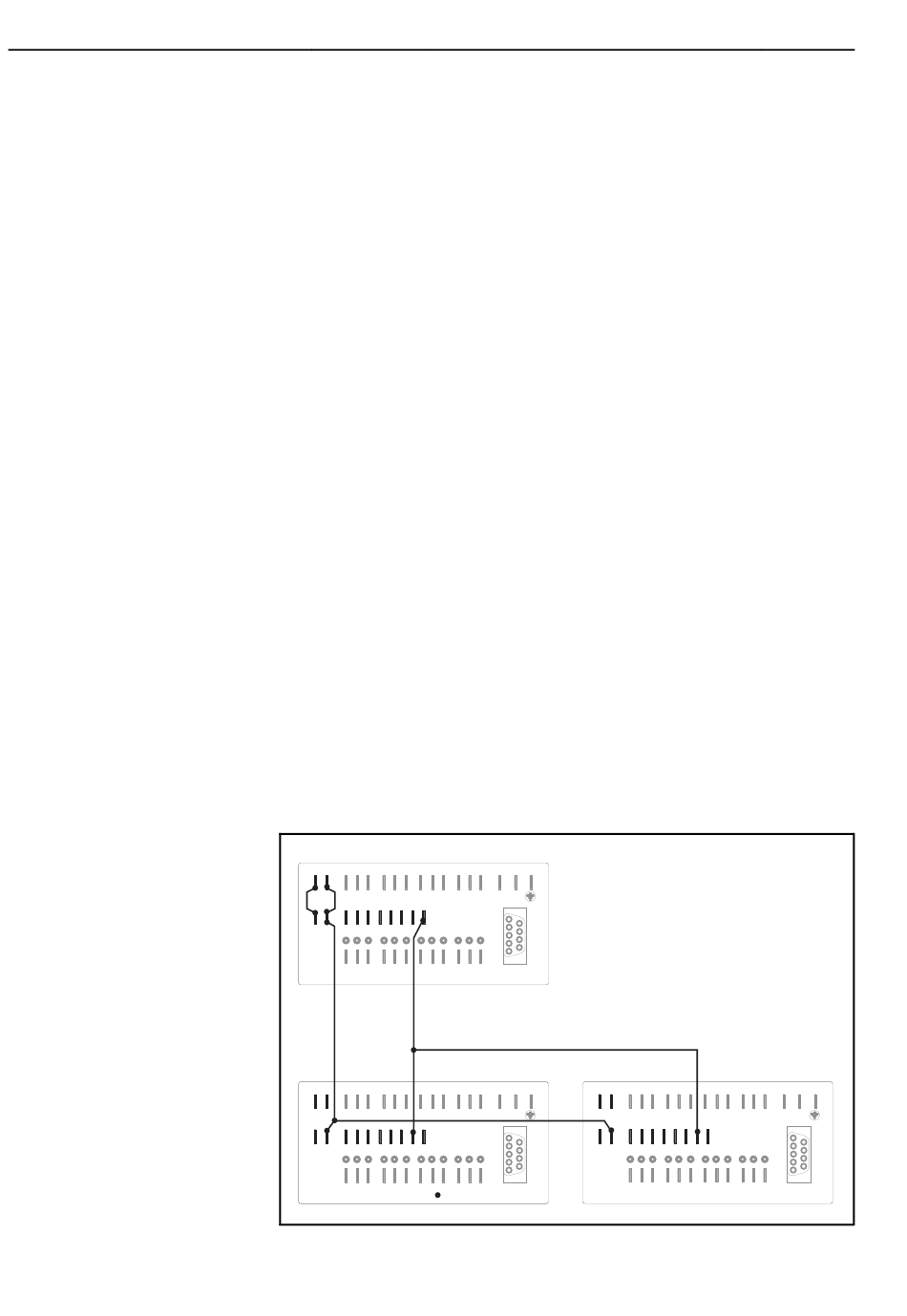

Anschluß des Steuerausgangs
(Fernsynchronisation)
14 - 2
14.3 Funktion der Steuerein-/ ausgänge
Zeitzähler 1 und 2 (Eingänge)
Sie erfassen damit automatisch die Einschaltdauer der beiden Eingänge
über die in der Signalauswertung angegebenen Zeiträume. Eine Laufzeit-
überwachung von z.B. Pumpen, Heizungen, Maschinen etc. läßt sich auf ein-
fache Weise zusätzlich zur Analogwertmessung erstellen. Die kumulierten
Zeiten werden ebenfalls auf der Memory-Card gespeichert.
Externe Meßperiode, z.B. zur Min.-, Max.- und Mittelwertberechnung
von Chargen (Eingang)
Das Steuersignal gibt die Dauer der Meßperiode vor. Wird innerhalb von ei-
ner Sekunde nach Ende sofort die externe Meßperiode wieder ausgelöst, ist
eine lückenlose Erfassung der Meßperioden sichergestellt.
Externe Unterdrückung der Signalauswertung (Eingang)
Zeiträume die für die Erfassung, Speicherung und Grenzwertüberwachung
nicht in Betracht kommen, können mit diesem Steuersignal ausgespart
werden.
Typische Anwendungen sind Stillstandszeiten der Anlage, Service- und
Wartungszeiten.
Uhrzeitsynchronisation (Eingang)
Der Steuerimpuls (min. 100 ms) am Eingang synchronisiert die interne Uhr-
zeit. Wird der Steuerimpuls zwischen hh:mm, 00..29s angelegt, werden die
Sekunden auf 00 gesetzt, zwischen hh:mm, 30..59s wird die Minute um 1
erhöht. Der Steuerimpuls kann von einer externen Zeitbasis und/oder vom
benachbarten, gleichen Gerät (Master) abgenommen werden.
Ausgang Fernsynchronisation
Stündlich steht am Steuerausgang ein Wischimpuls (375 ms) an.
Damit kann das Master-Gerät die Sekundenzähler der Slave-Geräte auf sei-
ne Uhrzeit synchronisieren.
+
-
41
42
43
44
45
46
51
52
53
54
90
80
81
82
83
84
85
86
87
88
111
112
113
211
212
213
311
312
313
411
Master
+
-
41
42
43
44
45
46
51
52
53
54
90
80
81
82
83
84
85
86
87
88
111
112
113
211
212
213
311
312
313
411
55
56
L/L+
N/L-
412
413
Slave 1
+
-
55
56
L/L+
N/L-
41
90
80
81
111
412
413
memo-log
Slave n
42
43
44
45
46
51
52
53
54
55
56
L/L+
N/L-
82
83
84
85
86
87
88
112
113
211
212
213
311
312
313
411
412
413
