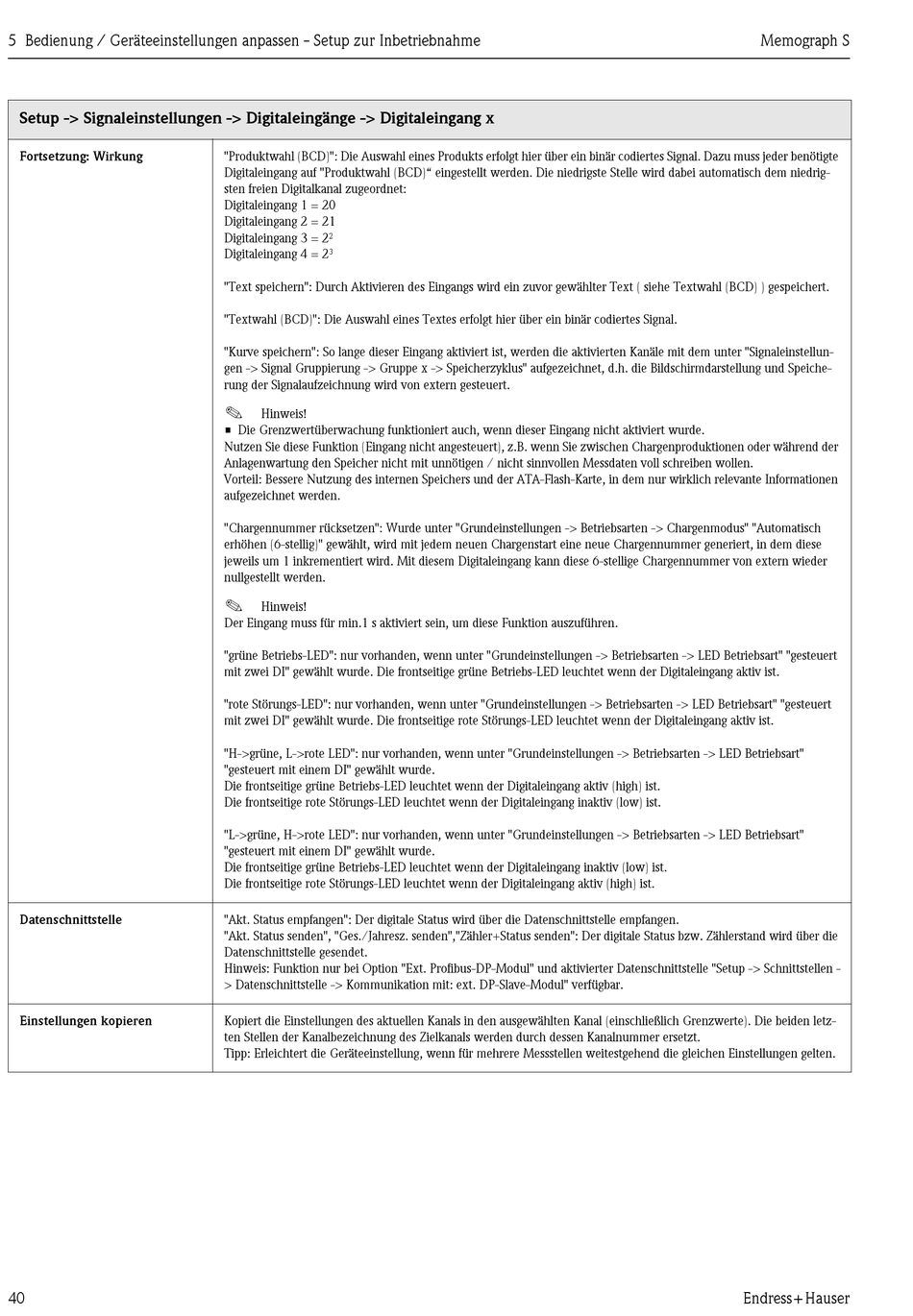

5 Bedienung / Geräteeinstellungen anpassen - Setup zur Inbetriebnahme
Setup -> Signaleinstellungen -> Digitaleingänge -> Digitaleingang x
Fortsetzung: Wirkung
Datenschnittstelle
Einstellungen kopieren
40
"Produktwahl (BCD)": Die Auswahl eines Produkts erfolgt hier über ein binär codiertes Signal. Dazu muss jeder benötigte
Digitaleingang auf "Produktwahl (BCD)" eingestellt werden. Die niedrigste Stelle wird dabei automatisch dem niedrig-
sten freien Digitalkanal zugeordnet:
Digitaleingang 1 = 20
Digitaleingang 2 = 21
Digitaleingang 3 = 2²
Digitaleingang 4 = 2³
"Text speichern": Durch Aktivieren des Eingangs wird ein zuvor gewählter Text ( siehe Textwahl (BCD) ) gespeichert.
"Textwahl (BCD)": Die Auswahl eines Textes erfolgt hier über ein binär codiertes Signal.
"Kurve speichern": So lange dieser Eingang aktiviert ist, werden die aktivierten Kanäle mit dem unter "Signaleinstellun-
gen -> Signal Gruppierung -> Gruppe x -> Speicherzyklus" aufgezeichnet, d.h. die Bildschirmdarstellung und Speiche-
rung der Signalaufzeichnung wird von extern gesteuert.
!
Hinweis!
• Die Grenzwertüberwachung funktioniert auch, wenn dieser Eingang nicht aktiviert wurde.
Nutzen Sie diese Funktion (Eingang nicht angesteuert), z.B. wenn Sie zwischen Chargenproduktionen oder während der
Anlagenwartung den Speicher nicht mit unnötigen / nicht sinnvollen Messdaten voll schreiben wollen.
Vorteil: Bessere Nutzung des internen Speichers und der ATA-Flash-Karte, in dem nur wirklich relevante Informationen
aufgezeichnet werden.
"Chargennummer rücksetzen": Wurde unter "Grundeinstellungen -> Betriebsarten -> Chargenmodus" "Automatisch
erhöhen (6-stellig)" gewählt, wird mit jedem neuen Chargenstart eine neue Chargennummer generiert, in dem diese
jeweils um 1 inkrementiert wird. Mit diesem Digitaleingang kann diese 6-stellige Chargennummer von extern wieder
nullgestellt werden.
!
Hinweis!
Der Eingang muss für min.1 s aktiviert sein, um diese Funktion auszuführen.
"grüne Betriebs-LED": nur vorhanden, wenn unter "Grundeinstellungen -> Betriebsarten -> LED Betriebsart" "gesteuert
mit zwei DI" gewählt wurde. Die frontseitige grüne Betriebs-LED leuchtet wenn der Digitaleingang aktiv ist.
"rote Störungs-LED": nur vorhanden, wenn unter "Grundeinstellungen -> Betriebsarten -> LED Betriebsart" "gesteuert
mit zwei DI" gewählt wurde. Die frontseitige rote Störungs-LED leuchtet wenn der Digitaleingang aktiv ist.
"H->grüne, L->rote LED": nur vorhanden, wenn unter "Grundeinstellungen -> Betriebsarten -> LED Betriebsart"
"gesteuert mit einem DI" gewählt wurde.
Die frontseitige grüne Betriebs-LED leuchtet wenn der Digitaleingang aktiv (high) ist.
Die frontseitige rote Störungs-LED leuchtet wenn der Digitaleingang inaktiv (low) ist.
"L->grüne, H->rote LED": nur vorhanden, wenn unter "Grundeinstellungen -> Betriebsarten -> LED Betriebsart"
"gesteuert mit einem DI" gewählt wurde.
Die frontseitige grüne Betriebs-LED leuchtet wenn der Digitaleingang inaktiv (low) ist.
Die frontseitige rote Störungs-LED leuchtet wenn der Digitaleingang aktiv (high) ist.
"Akt. Status empfangen": Der digitale Status wird über die Datenschnittstelle empfangen.
"Akt. Status senden", "Ges./Jahresz. senden","Zähler+Status senden": Der digitale Status bzw. Zählerstand wird über die
Datenschnittstelle gesendet.
Hinweis: Funktion nur bei Option "Ext. Profibus-DP-Modul" und aktivierter Datenschnittstelle "Setup -> Schnittstellen -
> Datenschnittstelle -> Kommunikation mit: ext. DP-Slave-Modul" verfügbar.
Kopiert die Einstellungen des aktuellen Kanals in den ausgewählten Kanal (einschließlich Grenzwerte). Die beiden letz-
ten Stellen der Kanalbezeichnung des Zielkanals werden durch dessen Kanalnummer ersetzt.
Tipp: Erleichtert die Geräteeinstellung, wenn für mehrere Messstellen weitestgehend die gleichen Einstellungen gelten.
Memograph S
Endress+Hauser
