Memograph S

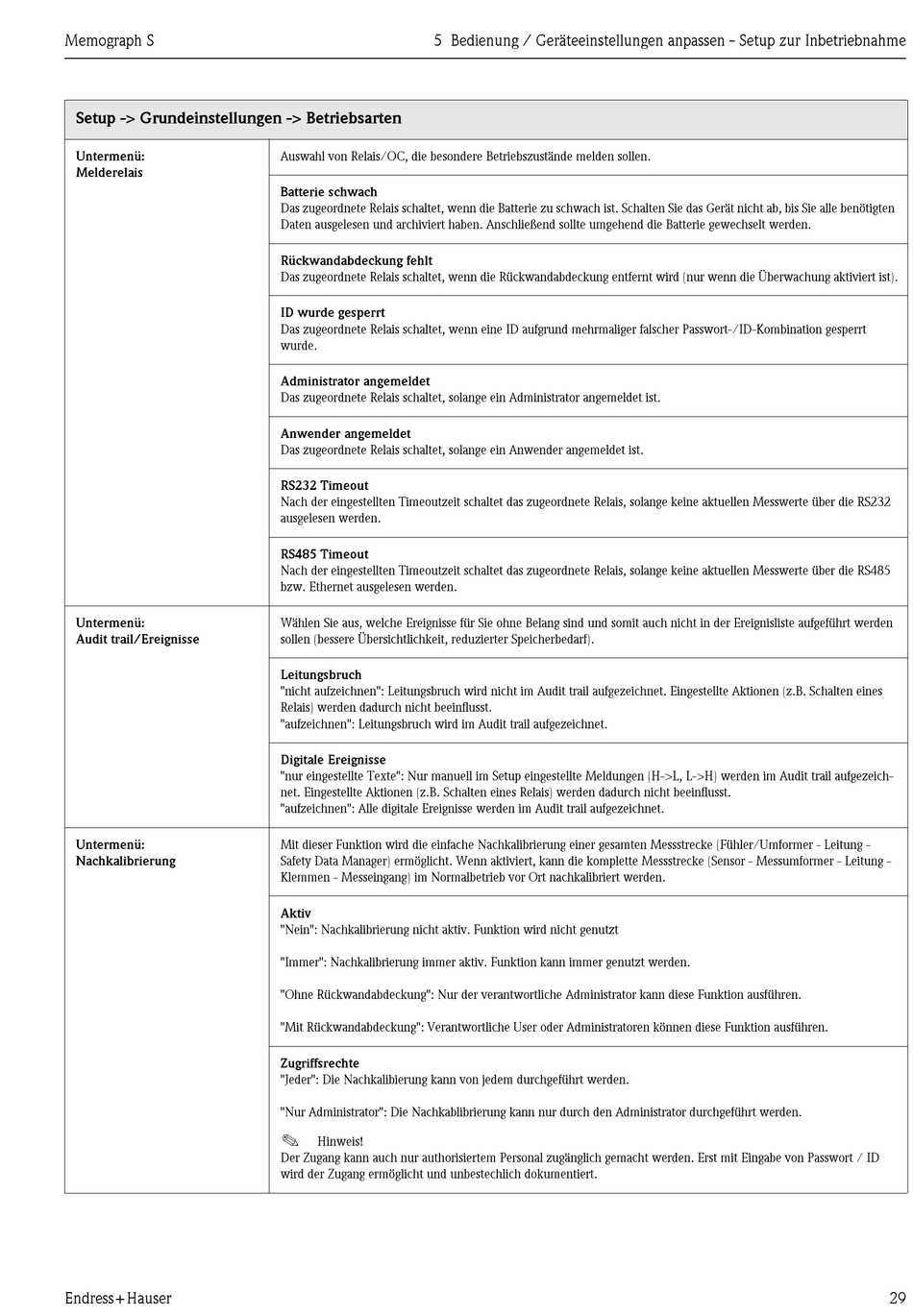

Setup -> Grundeinstellungen -> Betriebsarten
Untermenü:
Melderelais
Untermenü:
Audit trail/Ereignisse
Untermenü:
Nachkalibrierung
Endress+Hauser
5 Bedienung / Geräteeinstellungen anpassen - Setup zur Inbetriebnahme
Auswahl von Relais/OC, die besondere Betriebszustände melden sollen.
Batterie schwach
Das zugeordnete Relais schaltet, wenn die Batterie zu schwach ist. Schalten Sie das Gerät nicht ab, bis Sie alle benötigten
Daten ausgelesen und archiviert haben. Anschließend sollte umgehend die Batterie gewechselt werden.
Rückwandabdeckung fehlt
Das zugeordnete Relais schaltet, wenn die Rückwandabdeckung entfernt wird (nur wenn die Überwachung aktiviert ist).
ID wurde gesperrt
Das zugeordnete Relais schaltet, wenn eine ID aufgrund mehrmaliger falscher Passwort-/ID-Kombination gesperrt
wurde.
Administrator angemeldet
Das zugeordnete Relais schaltet, solange ein Administrator angemeldet ist.
Anwender angemeldet
Das zugeordnete Relais schaltet, solange ein Anwender angemeldet ist.
RS232 Timeout
Nach der eingestellten Timeoutzeit schaltet das zugeordnete Relais, solange keine aktuellen Messwerte über die RS232
ausgelesen werden.
RS485 Timeout
Nach der eingestellten Timeoutzeit schaltet das zugeordnete Relais, solange keine aktuellen Messwerte über die RS485
bzw. Ethernet ausgelesen werden.
Wählen Sie aus, welche Ereignisse für Sie ohne Belang sind und somit auch nicht in der Ereignisliste aufgeführt werden
sollen (bessere Übersichtlichkeit, reduzierter Speicherbedarf).
Leitungsbruch
"nicht aufzeichnen": Leitungsbruch wird nicht im Audit trail aufgezeichnet. Eingestellte Aktionen (z.B. Schalten eines
Relais) werden dadurch nicht beeinflusst.
"aufzeichnen": Leitungsbruch wird im Audit trail aufgezeichnet.
Digitale Ereignisse
"nur eingestellte Texte": Nur manuell im Setup eingestellte Meldungen (H->L, L->H) werden im Audit trail aufgezeich-
net. Eingestellte Aktionen (z.B. Schalten eines Relais) werden dadurch nicht beeinflusst.
"aufzeichnen": Alle digitale Ereignisse werden im Audit trail aufgezeichnet.
Mit dieser Funktion wird die einfache Nachkalibrierung einer gesamten Messstrecke (Fühler/Umformer - Leitung -
Safety Data Manager) ermöglicht. Wenn aktiviert, kann die komplette Messstrecke (Sensor - Messumformer - Leitung -
Klemmen - Messeingang) im Normalbetrieb vor Ort nachkalibriert werden.
Aktiv
"Nein": Nachkalibrierung nicht aktiv. Funktion wird nicht genutzt
"Immer": Nachkalibrierung immer aktiv. Funktion kann immer genutzt werden.
"Ohne Rückwandabdeckung": Nur der verantwortliche Administrator kann diese Funktion ausführen.
"Mit Rückwandabdeckung": Verantwortliche User oder Administratoren können diese Funktion ausführen.
Zugriffsrechte
"Jeder": Die Nachkalibierung kann von jedem durchgeführt werden.
"Nur Administrator": Die Nachkablibrierung kann nur durch den Administrator durchgeführt werden.
!
Hinweis!
Der Zugang kann auch nur authorisiertem Personal zugänglich gemacht werden. Erst mit Eingabe von Passwort / ID
wird der Zugang ermöglicht und unbestechlich dokumentiert.
29
