4.1.3 Hilfsspannungsausgang als Messumformerspeisung für 2-Lei-
ter-Sensoren
+
Externer Anzeiger
(optional)
_
Sensor 1
Sensor 2
Bei Anschluss von Kanal Ch3-20
siehe Steckerbelegung Ch1-2

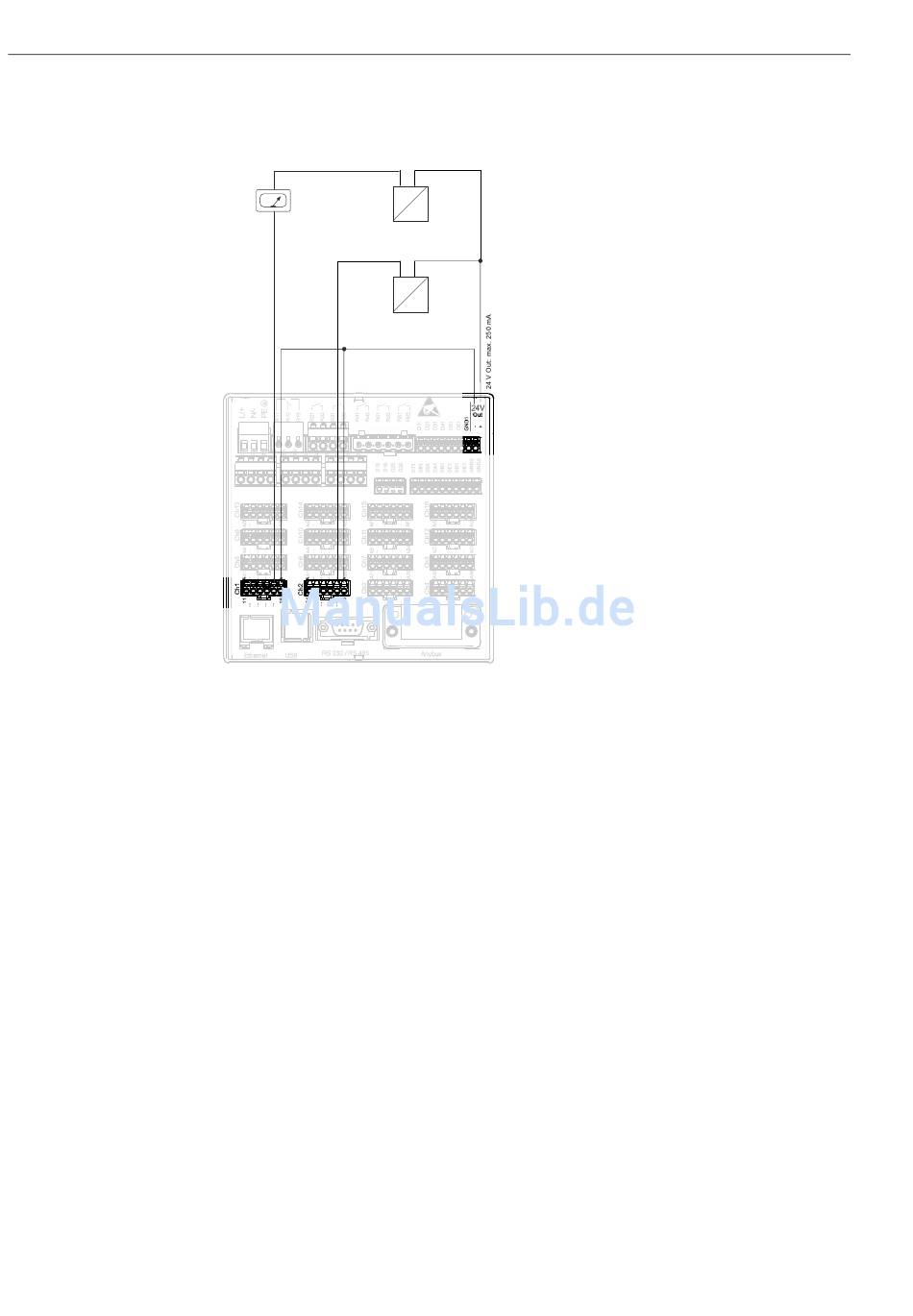

Abb. 5: Anschluss des Hilfsspannungsausgangs bei Verwendung als Messumformerspeisung (MUS) für 2-Leiter-Sensoren im
Strommessbereich
– Externer Anzeiger: z.B. Schleifengespeister Anzeiger RIA15 von Endress+Hauser
– Sensor 1: z.B. Temperaturfeldtransmitter iTEMP TMT162 von Endress+Hauser
– Sensor 2: z.B. Digitaler Drucktransmitter Cerabar M von Endress+Hauser
- +
Y
+
- +
Y
_
Memograph M
