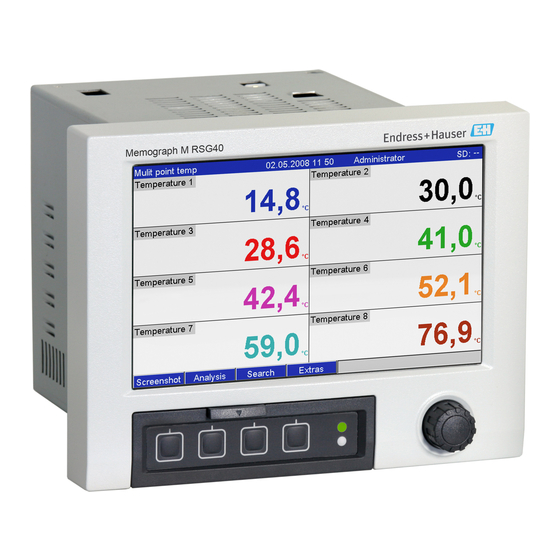

Endress+Hauser Memograph M RSG40 Betriebsanleitung

Advanced graphic data manager
Inhaltsverzeichnis

Werbung

BA00247R/09/de/03.14
No.: 71252089
Software
GMU00xA, V02.11.xx
Products

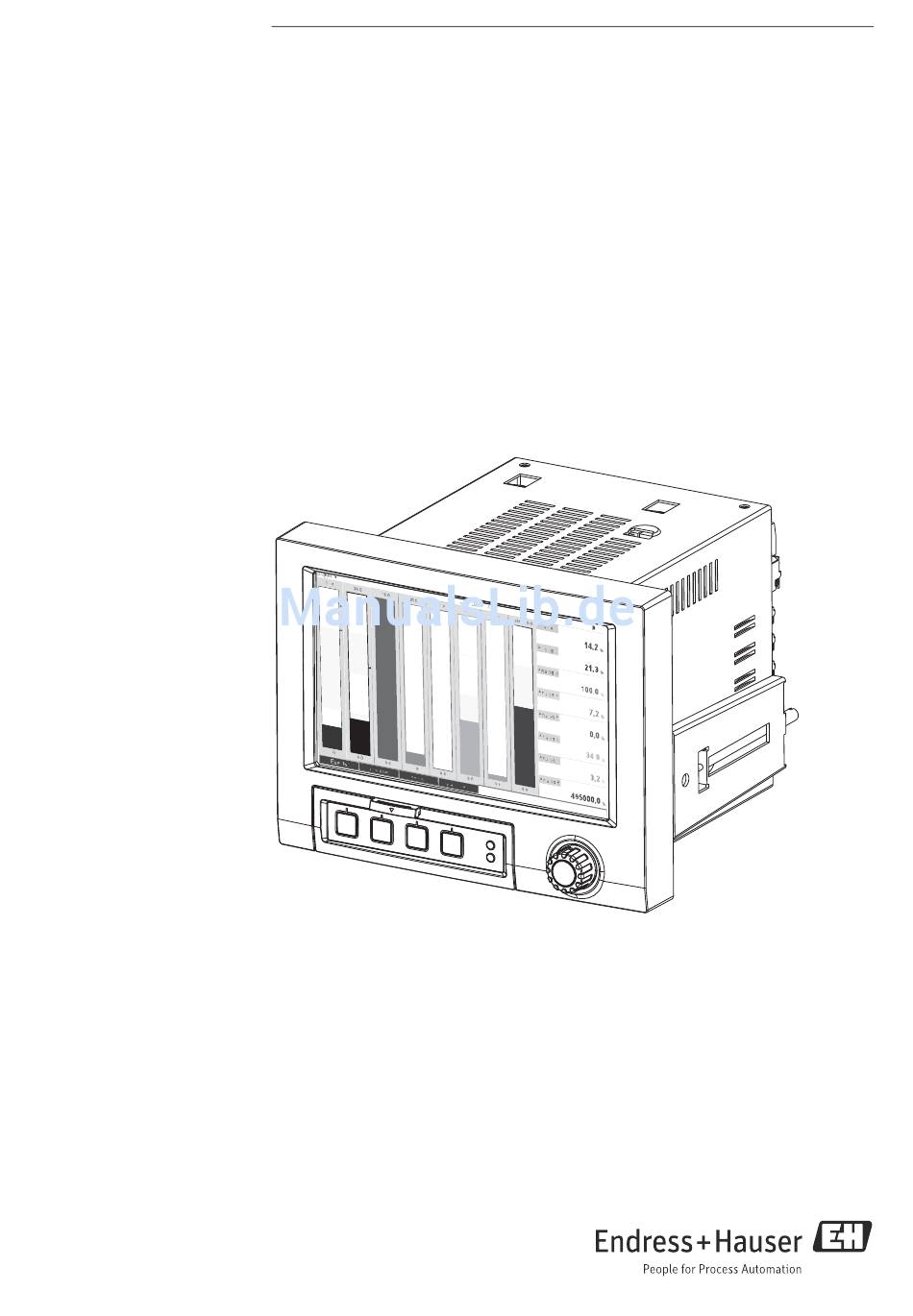

Betriebsanleitung
Memograph M, RSG40
Advanced Graphic Data Manager
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Memograph M RSG40

  • Seite 1 Products Solutions Services BA00247R/09/de/03.14 No.: 71252089 Software GMU00xA, V02.11.xx Betriebsanleitung Memograph M, RSG40 Advanced Graphic Data Manager...
  • Seite 2 Kurzübersicht Integrierte Bedienungsanleitung Das einfache Bedienkonzept des Gerätes erlaubt für viele Anwendungen eine Inbetrieb- nahme ohne gedruckter Betriebsanleitung. Ihr Gerät zeigt Bedienungshinweise auf Knopf- druck direkt am Bildschirm an! Trotzdem ist diese Anleitung im Lieferumfang des Gerätes enthalten - sie ist die Ergänzung zu den Bedienungshinweisen im Gerät. Hier wird erläutert, was nicht direkt durch Klartext oder Auswahllisten am Gerät beschrieben ist.
  • Seite 4: Inhaltsverzeichnis

    Memograph M Inhaltsverzeichnis Sicherheitshinweise ....5 Wartung ......123 Bestimmungsgemäße Verwendung .
  • Seite 5: Sicherheitshinweise

    Memograph M Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäße Verwendung Dieses Gerät ist für die elektronische Erfassung, Anzeige, Aufzeichnung, Auswertung, Fern- übertragung und Archivierung von analogen und digitalen Eingangssignalen in nicht explo- sionsgefährdeten Bereichen bestimmt. • Das Gerät ist für den Einbau in eine Schalttafel oder einen Schaltschrank vorgesehen und darf nur im eingebauten Zustand betrieben werden.
  • Seite 6: It Sicherheit

    Sicherheitshinweise Memograph M IT Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanlei- tung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren.
  • Seite 7: Identifizierung

    Memograph M Identifizierung Identifizierung Gerätebezeichnung 2.1.1 Typenschild Vergleichen Sie das Typenschild auf der Geräteoberseite mit dem Lieferschein und mit fol- gender Abbildung: Made in Germany 2014 Memograph M D-87484 Nesselwang Ordercode: RSG40-xxxxxxxx Ser. No. : Xxxxxxxxxx 100-230 V AC ( ±10%) 50/60Hz 40VA...
  • Seite 8: Montage

    Montage Memograph M Montage Warenannahme, Transport, Lagerung 3.1.1 Warenannahme Kontrollieren Sie nach der Warenannahme folgende Punkte: • Sind Verpackung oder Inhalt beschädigt? • Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit Ihren Bestellan- gaben. 3.1.2 Transport und Lagerung Beachten Sie folgende Punkte: •...
  • Seite 9: Schalttafeleinbau, Einbaumaße

    Memograph M Montage 3.3.2 Schalttafeleinbau, Einbaumaße 195.2 141 (5.55) (7.69) (0.2) (1.06) 157.4 (6.20) 37.07 (1.46) 192.3 (7.57) 196 (7.72) 138 (5.43) (0.28) Abb. 3: Schalttafeleinbau und Einbaumaße. Alle Angaben in mm bzw. (Inch) • Einbautiefe ohne Klemmenabdeckung: ca. 158 mm (6,22") (inkl. Anschlussklemmen und Befestigungsspangen) •...
  • Seite 10: Einbaukontrolle

    Verdrahtung Memograph M • Eine Anreihbarkeit der Geräte in Y-Richtung (vertikal übereinander) ist nur mit einem Abstand von min. 7 mm (0,28 inch) zwischen den Geräten möglich. • Eine Anreihbarkeit der Geräte in X-Richtung (horizontal nebeneinander) ist ohne Abstand möglich. •...
  • Seite 11 Memograph M Verdrahtung 4.1.2 Schaltbild Leitungs- RS 485 widerstand RxD/TxD(+) RxD/TxD(-) weitere Geräte Digitaleingänge (D) 12-24 VDC Versorgungs- Analog- >5 mA 24 V - spannung ausgänge (O) GNDx GNDx (im Setup einstellbar) 100-230 VAC 24 V AC/DC (±10%) (-10%; +15%) 50 / 60 Hz 50 / 60 Hz Impuls...
  • Seite 12: Hilfsspannungsausgang Als Messumformerspeisung Für 2-Leiter-Sensoren

    Anschluss des Hilfsspannungsausgangs bei Verwendung als Messumformerspeisung (MUS) für 2-Leiter-Sensoren im Strommessbereich – Externer Anzeiger: z.B. Schleifengespeister Anzeiger RIA15 von Endress+Hauser – Sensor 1: z.B. Temperaturfeldtransmitter iTEMP TMT162 von Endress+Hauser – Sensor 2: z.B. Digitaler Drucktransmitter Cerabar M von Endress+Hauser...
  • Seite 13: Hilfsspannungsausgang Als Messumformerspeisung Für 4-Leiter-Sensoren

    Anschluss des Hilfsspannungsausgangs bei Verwendung als Messumformerspeisung (MUS) für 4-Leiter-Sensoren im Strommessbereich – Externer Anzeiger: z.B. Schleifengespeister Anzeiger RIA15 von Endress+Hauser – Sensor 1: z.B. Durchflussmessgerät Proline Prowirl 200 von Endress+Hauser – Sensor 2: z.B. Füllstandsmessgerät Levelflex FMP50 von Endress+Hauser Klemmenbelegung Ist bei langen Signalleitungen mit energiereichen Transienten zu rechnen, empfeh- len wir die Vorschaltung eines geeigneten Überspannungsschutzes (z.B.
  • Seite 14: Versorgungsspannung (Power Supply Slot)

    Verdrahtung Memograph M 4.2.2 Versorgungsspannung (Power Supply Slot) Netzteil Typ Klemme 100-230 V AC Phase L Null-Leiter N Erde/Schutzleiter 24 V AC/DC Phase L bzw. + Null-Leiter N bzw. - Erde/Schutzleiter 4.2.3 Relais (Power Supply Slot) Klemme Störmelderelais 1 Umschalt- Ruhekontakt Arbeitskon- kontakt...
  • Seite 15: Digitaleingänge (Power Supply Slot)

    Memograph M Verdrahtung 4.2.4 Digitaleingänge (Power Supply Slot) Soll die Hilfsspannung für die Digitaleingänge genutzt werden, muss die Klemme "-" der 24 V Hilfsspannung mit der Klemme "GND1" verbunden werden. Klemme GND1 Digitalein- Digitalein- Digitalein- Digitalein- Digitalein- Digitalein- Digitalein- Masse (-) gang 1 - 6 gang 1 (+) gang 2 (+)
  • Seite 16 Verdrahtung Memograph M 4.2.6 Analogausgänge (Optional: Slot 5) Klemme Analogausgang Analogausgang 1 Masse Analogaus- Analogausgang 2 Masse Analogaus- gang 1 (-) gang 2 (-) 4.2.7 Relais (Optional: Slot 5) Klemme Relais Schalt- Arbeits Schalt- Arbeits Schalt- Arbeits Schalt- Arbeits Schalt- Arbeits Schalt- Arbeits...
  • Seite 17 Memograph M Verdrahtung 4.2.8 Analogeingänge (Slot 1-5) Die erste Ziffer (x) der zweistelligen Klemmennummer entspricht dem zugehörigen Kanal (z.B. Ch1: 11, 12, 13, 14, 15, 16): Klemme Strom/ Impuls-/ Frequenzein- gang Spannung >1 V Spannung 1 V Widerstands- thermometer RTD (2-Leiter) Widerstands- b (Sense) thermometer...
  • Seite 18: Anschluss Schnittstellen

    Verdrahtung Memograph M Anschluss Schnittstellen 4.3.1 USB an der Gerätefront Abb. 7: Gerätefront mit geöffneter Klappe/Tastatur 1: USB-A-Buchse "Host" z.B. für USB-Speicherstick, externe Tastatur, Barcodeleser oder Drucker 2: USB-B-Buchse "Function" z.B. zur Verbindung mit PC oder Laptop 3: LED am SD Steckplatz. Gelbe LED leuchtet, wenn das Gerät auf die SD Karte schreibt, bzw. liest. 4: Steckplatz für SD Karte 5: Navigator 1 x USB-Anschluss Typ A (Host)
  • Seite 19 Memograph M Verdrahtung Einstellungen zu den USB-Geräten werden im Setup vorgenommen. Maximal 8 externe USB-Geräte (inkl. USB Hub) können angeschlossen werden, sofern diese nicht die Maximalbelastung von 500 mA überschreiten. Bei Überlastung werden die ent- sprechenden USB-Geräte automatisch deaktiviert. Anforderungen an ein externes USB-Hub Falls USB-Geräte durch die 500 mA Begrenzung des Gerätes deaktiviert werden, können diese über ein USB-Hub angeschlossen werden.
  • Seite 20: Anforderungen An Einen Externen Usb-Drucker

    Verdrahtung Memograph M Anforderungen an einen externen USB-Drucker Der Drucker muss PCL5c (oder höher) unterstützen. Es werden Laser-, sowie Tintenstrahl- drucker unterstützt. Die Ausdrucke erfolgen grundsätzlich farbig (sofern vom Drucker unterstützt). Bei schwarz/weiß Druckern erfolgt die Ausgabe in Grautönen. Referenzliste: HP Color LaserJet CP1515n, HP Color LaserJet Pro CP1525n, Kyocera FS- C5015N GDI-Drucker werden nicht unterstützt! 4.3.4...
  • Seite 21: Ethernet-Anschluss

    Memograph M Verdrahtung DHCP sind dazu (abhängig vom Netzwerk, an das das Gerät angeschlossen werden soll) diese Einstellungen direkt im Gerät vorzunehmen. Hinweis! • Die per DHCP zugewiesene IP-Adresse wird in der mitgelieferten PC-Software benötig, um mit dem Gerät zu kommunizieren. Sie kann unter "Setup -> System -> Kommunikation ->...
  • Seite 22: Schutzart

    Verdrahtung Memograph M 4.3.6 Option PROFIBUS bzw. Modbus • PROFIBUS-DP Slave: Über die PROFIBUS-DP-Schnittstelle kann das Gerät in ein Feldbussystem nach dem PRO- FIBUS-DP-Standard eingebunden werden. Es können bis zu 40 Analogeingänge und 14 Digitaleingänge über PROFIBUS-DP übertragen und im Gerät gespeichert werden. Für die bidirektionale Kommunikation im zyklischen Datentransfer.
  • Seite 23: Bedienung

    Memograph M Bedienung Bedienung Bedienung auf einen Blick Das einfache Bedienkonzept des Gerätes erlaubt für viele Anwendungen eine Inbetrieb- nahme ohne gedruckter Betriebsanleitung. Ihr Gerät zeigt Bedienungshinweise auf Knopf- druck direkt am Bildschirm an! Trotzdem ist diese Anleitung im Lieferumfang des Gerätes enthalten - sie ist die Ergänzung zu den Bedienungshinweisen im Gerät.
  • Seite 24 Bedienung Memograph M Bedienele- Bedienfunktion ment (Pos.-Nr.) (Anzeigemodus = Messwertdarstellung) (Setup-Modus = Bedienung im Setup-Menü) "Navigator" Drehrad zur Bedienung mit zusätzlicher Drückfunktion. Im Anzeigemodus: Durch Drehen kann zwischen den verschiedenen Signalgruppen umge- schaltet werden. Durch Drücken erscheint das Hauptmenü. Im Setup-Modus bzw. in einem Auswahlmenü: Linksdrehung bewegt Markierungsbalken bzw. den Cursor nach oben bzw.
  • Seite 25: Eingabe Von Text Und Zahlen

    Memograph M Bedienung Eingabe von Text und Zahlen Zur Eingabe von Text und Zahlen steht Ihnen eine virtuelle Tastatur zur Verfügung. Diese wird automatisch bei Bedarf geöffnet. Hier wählen Sie durch Drehen des Navigators das ent- sprechende Zeichen aus, und übernehmen dieses durch Drücken des Navigators. Abb.
  • Seite 26: Bestätigen Von Fehlermeldungen

    Bedienung Memograph M Symbol Erklärung Symbol Erklärung Information Zwischenauswertung Bestätigung Tagesauswertung Gerät verriegelt / Bediensperre Wochenauswertung Externe Kommunikation Monatsauswertung Sequenz aktiv (Barocodeleser wartet Jahresauswertung auf Input) Unterer Grenzwert Gesamtauswertung Oberer Grenzwert Speichern auf SD-Karte/USB-Stick Grenzwert Gradient steigend Messwertsimulation Grenzwert Gradient fallend Netz aus Bestätigen von Fehlermeldungen Das Bestätigen von Fehlermeldungen verhält sich je nachdem ob die Benutzerverwaltung...
  • Seite 27: Kommunikation; Installation Der Pc Software

    Memograph M Bedienung Kommunikation; Installation der PC Software Um eine Kommunikation zwischen Gerät und PC herstellen zu können, muss min- destens die Version V1.25.0.0 (oder höher) der mitgelieferten PC Software ReadWin 2000 installiert sein. Zur Sicherheit sollten Sie die aktuelle PC Software (beiliegende CD-ROM) installieren.
  • Seite 28: Kommunikation Über Modem

    Bedienung Memograph M 5.6.4 Kommunikation über Modem Grundsätzlich kann jedes Modem mit vollständigem AT-Kommandosatz für die Datenüber- tragung zwischen Ihrem Gerät mit RS232-Schnittstelle und der mitgelieferten PC Software eingesetzt werden. Es wird ein Industriemodem mit Watchdog empfohlen (z.B. WESTERMO oder Devolo).
  • Seite 29: Kommunikation Über Ethernet (Tcp/Ip)

    Memograph M Bedienung Modem RS232 Abb. 15: Modemanschluss am Gerät und PC 5.6.5 Kommunikation über Ethernet (TCP/IP) Grundsätzlich können alle Geräte, die mit einer internen Ethernet Schnittstelle ausgestattet sind, in ein PC-Netzwerk (TCP/IP Ethernet) eingebunden werden. Der Zugriff auf das (die) Gerät(e) kann von jedem PC des Netzwerks mit Hilfe der mitgelie- ferten PC Software erfolgen.
  • Seite 30 Bedienung Memograph M Abb. 16: Anlegen eines neuen Gerätes in der PC Datenbank Geben Sie nun die IP-Adresse ein. Die Port-Adresse ist 8000. Die am Gerät eingestellte Geräteadresse und der Freigabecode müssen auch hier richtig ein- gestellt werden. Abb. 17: Eingabe der IP-Adresse des neuen Gerätes (Beispielhaft) Bestätigen Sie die Eingabe mit "Weiter"...
  • Seite 31: Inbetriebnahme Und Handhabung Im

    Memograph M Inbetriebnahme und Handhabung im Betrieb Inbetriebnahme und Handhabung im Betrieb Installationskontrolle Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihr Gerät in Betrieb nehmen: • Siehe Kap. 3.4 ’Einbaukontrolle’ • Checkliste Kap. 4.5 ’Anschlusskontrolle’ Gerät einschalten Nach Anlegen der Betriebsspannung leuchtet das Display und das Gerät ist funktionsbereit.
  • Seite 32: Geräteeinstellung, Setup

    Inbetriebnahme und Handhabung im Betrieb Memograph M Geräteeinstellung, Setup 6.3.1 Allgemeines Sie können Ihr Gerät auch per PC und der mitgelieferten PC Software in Betrieb nehmen / parametrieren. Zur Verfügung sehen dafür: Frontseitige Systemschnittstelle USB-B (s. Seite 33) SD-Kartensteckplatz zum Einlesen von auf der SD-Karte gespeicherten Parametern (s.
  • Seite 33: Setup Per Schnittstelle Und Mitgelieferter Pc-Software

    Memograph M Inbetriebnahme und Handhabung im Betrieb 6.3.3 Setup per Schnittstelle und mitgelieferter PC-Software RS232 Ethernet, RS485 Beispiel: Setup über mitgelieferter PC-Software Vorgehensweise zum Setup per Schnittstelle und mitgelieferter PC-Software: Start ▾ mitgelieferte PC-Software am PC oder Laptop installieren (siehe Kapitel 5.6) ▾...
  • Seite 34: Vorgehensweise Setup Per Schnittstelle Und Mitgelieferter Pc-Software

    Inbetriebnahme und Handhabung im Betrieb Memograph M Vorgehensweise Setup per Schnittstelle und mitgelieferter PC-Software: Um diese Funktion nutzen zu können, muss das Gerät bereits in der PC-Datenbank angelegt sein, bzw. zuerst neu angelegt werden. Geräteschnittstelle (RS232 / RS485, USB oder Ethernet) mit dem PC verbinden. PC Software starten und neues Gerät in der PC-Datenbank anlegen: - Wählen Sie "Gerät ->...
  • Seite 35 Memograph M Inbetriebnahme und Handhabung im Betrieb - Entnehmen Sie die SD-Karte aus dem Steckplatz im PC und legen Sie sie in das Gerät ein. Neues Setup direkt am Gerät einlesen: - Wählen Sie im Menü Extras "SD-Karte -> Setup laden". Zum Entnehmen der SD-Karte wählen Sie im Menü...
  • Seite 36: Setup Direkt Am Gerät (Über Tasten/Navigator)

    Inbetriebnahme und Handhabung im Betrieb Memograph M - Wählen Sie im Menü Extras " USB-Stick -> Setup laden". Zum Entnehmen des USB- Sticks wählen Sie im Menü Extras " USB-Stick -> Sicher entfernen". Wiederholen Sie die- sen Vorgang, um auch weitere Geräte mit diesem Setup zu parametrieren. 6.3.6 Setup direkt am Gerät (über Tasten/Navigator) Tastenfunktionen im Setup...
  • Seite 37: Das Setup-Fenster (Im Hauptmenü)

    Memograph M Inbetriebnahme und Handhabung im Betrieb Das Setup-Fenster (im Hauptmenü) Es stehen zwei Setup-Modi zur Verfügung: Das Standard-Setup und das Experten-Setup. Alle Einstellungen, die für den Betrieb des Gerätes notwendig sind, können im Standard- Setup vorgenommen werden. Zusätzliche Einstellungen erfolgen im Experten-Setup (z.B. Direct Access, Service).
  • Seite 38 Inbetriebnahme und Handhabung im Betrieb Memograph M Abb. 22: Freigabecode zum Experten-Setup (Werkseinstellung: 0000) Abb. 23: Das Experten-Setup Die einzelnen Parameter sind im Setup-Menü in Kapitel zusammengefasst: Direct Access Experten Setup Direkter Zugriff auf aktive Bedienpositionen (Schnell- zugriff). Durch Eingabe des Direct Access Codes gelan- gen Sie direkt in den gewünschten Bedienparameter.
  • Seite 39: Eingabeprinzip

    Memograph M Inbetriebnahme und Handhabung im Betrieb Eingabeprinzip: Beginnen Sie die Änderung von Parametern jeweils mit dem Drücken des Navigators. Durch Drehen des Navigators können Sie Werte, Zeichen, Auswahllisten durchblättern. Ist der Parameter richtig eingestellt, bestätigen Sie mit erneutem Drücken des Naviga- tors.
  • Seite 40: Setup - System

    Inbetriebnahme und Handhabung im Betrieb Memograph M 6.4.1 Setup - System Einstellungen, die nicht kanalgebunden sind, d. h. Datum, Uhrzeit, Kommunikation etc. Vorgehensweise zu den Grundeinstellungen im Menü "System": Start ▾ Bediensprache aus der Liste auswählen ▾ Gerätebezeichnung vergeben ▾ Dezimalzeichen auswählen (Komma oder Punkt) ▾...
  • Seite 41: Einstellbare Parameter

    Memograph M Inbetriebnahme und Handhabung im Betrieb Abb. 24: Setup - System Menüpositionen Einstellbare Parameter Direct "System" Access Code (Werkseinstellungen fett markiert) Sprache/Language Wählen Sie die Bediensprache des Geräts. Werkseinstellung: Englisch 10000/000 Gerätebezeichnung Individuelle Bezeichnung des Geräts (max. 22 Zeichen). Werkseinstellung: Unit 1 10005/000 Wird mit auf der SD-Karte gespeichert.
  • Seite 42 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "System" Access Code (Werkseinstellungen fett markiert) Untermenü Hier finden Sie verschiedene Datum- und Zeiteinstellungen. "Datum/Zeit Einstel- lungen" Abb. 25: Setup - System, Untermenü "Datum/Zeit Einstellungen" Datumsformat Wählen Sie aus, in welchem Format das Datum eingestellt bzw. 11000/000 angezeigt werden soll.
  • Seite 43 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "System" Access Code (Werkseinstellungen fett markiert) Ende Sommerzeit: Vorkom- Tag, an dem im Herbst von Sommer- auf Normalzeit zurückge- 11060/000 schaltet wird. Auswahlliste: 1., 2., 3., 4., Letzter nur bei "Sommerzeitumschal- tung manuell"...
  • Seite 44 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "System" Access Code (Werkseinstellungen fett markiert) Freigabecode Mit diesem Code können Sie das Setup vor unbefugtem Zugriff 18005/000 schützen. Um Parameter abzuändern muss zuerst der richtige Code eingegeben werden. Werkseinstellung: "0000", d. h. Änderung sind jederzeit möglich.
  • Seite 45 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "System" Access Code (Werkseinstellungen fett markiert) Untermenü "Kommunika- Einstellungen notwendig, wenn Sie die RS232 oder RS485 des tion - Serielle Schnittstelle" Gerätes nutzen. Abb. 28: Setup - System - Kommunikation, Untermenü "Serielle Schnitt- stelle"...
  • Seite 46 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "System" Access Code (Werkseinstellungen fett markiert) MAC-Adresse 14300/000 MAC-Adresse (werkseitig voreingestellt - nicht veränderbar). Die MAC-Adresse (Media Access Control) ist die Hardware-Adresse, die zur eindeutigen Identifikation des Gerätes im Netzwerk dient. Port 14305/000 Auf Übereinstimmung mit Einstellungen der mitgelieferten PC-...
  • Seite 47 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "System" Access Code (Werkseinstellungen fett markiert) Untermenü "Signal- Einstellungen, um Signalauswertungen für einstellbare Zeitbereiche / -zyklen zu erhalten sowie auswertung" Funktion zum manuellen Rücksetzen der Signalauswertungen. Bis zu 4 Auswertungen können paral- lel durchgeführt werden.
  • Seite 48 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "System" Access Code (Werkseinstellungen fett markiert) Rücksetzen Die Auswertungen können zurückgesetzt werden. Beispiel: Rück- 17035/000 setzen nach Abschluss der Inbetriebnahme einer Anlage. Alle Inbe- triebnahme- Signale werden verworfen. Die Grafik/Speicherung wird jedoch nicht beeinflusst (Nachweis!).
  • Seite 49 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "System" Access Code (Werkseinstellungen fett markiert) Datum/Zeit Legen Sie fest, ob beim Speichern der Daten im CSV-Format das 12011/000 nur bei "offenes Format Datum bzw. die Zeit in einer gemeinsamen Spalte oder in zwei (*.csv)"...
  • Seite 50 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "System" Access Code (Werkseinstellungen fett markiert) Untermenü Zur Erhöhung der Lebensdauer des LCDs kann die Hintergrundbeleuchtung abgeschaltet werden (= "Bildschirmschoner" Bildschirmschoner). Wenn sich das Gerät im Alarmzustand befindet (z.B. Leitungsbruch oder Grenzwertverletzung), wird der Bildschirmschoner nicht eingeschaltet, bzw.
  • Seite 51: Setup - Eingänge

    Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "System" Access Code (Werkseinstellungen fett markiert) Untermenü "Barcode- Hinweise für den Betrieb eines Barcodelesers: leser" • Er muss sich wie eine HID-Tastatur verhalten • Texte müssen mit einem Carriage Return abgeschlossen werden. Abb.
  • Seite 52 Inbetriebnahme und Handhabung im Betrieb Memograph M Abb. 35: Setup - Eingänge Setup - Eingänge, Untermenü: Universaleingänge Vorgehensweise zu den Signaleinstellungen der Universaleingänge: Start ▾ Signal für Universaleingang einstellen (Strom, Spannung, Widerstandstherm., Thermoelement, Impuls, Frequenz) ▾ Bereich für Universaleingang einstellen (z.B. 0-20 mA für Strom; nicht notwendig bei Impuls/Frequenz) ▾...
  • Seite 53 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "Eingänge" Access Code (Werkseinstellungen fett markiert) Untermenü: Univer- Einstellungen der angeschlossenen Messstellen für den gewählten Kanal ansehen bzw. ändern. saleingänge, Univer- Das Gerät kann mit maximal 20 internen und weiteren 20 externen Signalen ausgestattet sein. saleingang x Abb.
  • Seite 54 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "Eingänge" Access Code (Werkseinstellungen fett markiert) 1 Impuls = Impulsfaktor = Faktor, der multipliziert mit einem Eingangsimpuls 20040/000 nur bei Signal "Impulszähler" den physikalischen Wert ergibt. Beispiel: 1 Impuls entspricht 5 m -> geben Sie hier "5" ein. 20040/039 Zeitbasis Mit Hilfe der Zeitbasis kann aus dem Zählerstand ein Momentan-...
  • Seite 55 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "Eingänge" Access Code (Werkseinstellungen fett markiert) Dämpfung / Filter Je mehr unerwünschte Störungen dem Messsignal überlagert sind, 20095/000 desto höher sollte der Wert eingestellt werden. Ergebnis: schnelle Änderungen werden bedämpft/unterdrückt. Werkseinstellung: 20095/039 0,0 s Vergleichsstelle...
  • Seite 56 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "Eingänge" Access Code (Werkseinstellungen fett markiert) Ist-Wert: Geben Sie hier den tatsächlich gemessenen oberen Wert 23015/000 bis ein (z.B. Messbereich 0°C bis 100°C: gemessen 100,5°C). 23015/039 Korrektur RWT: 23500/000 Rückwandtemperatur-Korrekturwert für diesen Universaleingang (nur notwendig für Thermoelemente).
  • Seite 57 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "Eingänge" Access Code (Werkseinstellungen fett markiert) Untermenü: Fehlerverhal- Einstellungen, die festlegen wie sich dieser Kanal im Fehlerfall ten (Nur im Experten Setup (z.B. Leitungsbruch, Überbereich) verhält. verfügbar!) Abb. 39: Setup - Eingänge - Universaleingänge, Universaleingang x, Untermenü...
  • Seite 58 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "Eingänge" Access Code (Werkseinstellungen fett markiert) Einst. kopieren Kopiert die Einstellungen des aktuellen Kanals in den ausgewähl- 20115/000 bis ten Kanal. Auswahlliste: nein, in Universaleingang x 20115/039 Nur bei Mathematik (Option) sichtbar Fehlerverhalten Fehlerverhalten, wenn ein Eingangssignal-/größe ungültig ist (z.B.
  • Seite 59 Memograph M Inbetriebnahme und Handhabung im Betrieb Setup - Eingänge, Untermenü: Digitaleingänge Vorgehensweise zu den Signaleinstellungen der Digitaleingänge: 1. Start ▾ 2. Funktion des Digitalkanals auswählen (auch über Feldbus "Modbus" bzw. "Profibus" optional möglich) ▾ ▾ ▾ ▾ ▾ ▾ 3.
  • Seite 60 Inbetriebnahme und Handhabung im Betrieb Memograph M Die Beschreibungen der Bedienpositionen für optionale Applikationspakete finden Sie in den zusätzlichen Betriebsanleitungen auf CD-ROM bzw. Papier (im Lieferum- fang enthalten). Menüpositionen Einstellbare Parameter Direct "Eingänge" Access Code (Werkseinstellungen fett markiert) Untermenü: Digi- Einstellungen nur notwendig, wenn Digitaleingänge (z.B.
  • Seite 61 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "Eingänge" Access Code (Werkseinstellungen fett markiert) Funktionsweise Legt fest, wie die Daten vom Feldbus interpretiert/verarbeitet wer- 40005/000 bis nur bei Funktion "Modbus" den. Beschreibung siehe unter "Funktion". 40005/013 bzw. "Profibus" Kanalbezeichnung Messstellenname (z.B.
  • Seite 62 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "Eingänge" Access Code (Werkseinstellungen fett markiert) Bezeichnung ´L´ Beschreibung des Zustands, wenn der Digitaleingang nicht akti- 40055/000 bis nur bei Funktionen "Ein/Aus- viert ist. Dieser Text wird in der Anzeige eingeblendet bzw. gespei- 40055/013 Meldung"...
  • Seite 63 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "Eingänge" Access Code (Werkseinstellungen fett markiert) Wirkung Stellen Sie die Wirkung des Steuereingangs ein. 40085/000 bis nur bei "Steuereingang" 40085/013 "Aufzeichnung starten": nur bei aktiven Eingang werden Daten gespeichert/dargestellt. "Bildschirmschoner an": das Display ist ausgeschaltet, solange der Eingang aktiv ist.
  • Seite 64 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "Eingänge" Access Code (Werkseinstellungen fett markiert) Einst. kopieren Kopiert die Einstellungen des aktuellen Kanals in den ausgewähl- 40110/000 bis ten Kanal. Die beiden letzten Stellen der Kanalbezeichnung des 40110/013 Zielkanals werden durch dessen Kanalnummer ersetzt.
  • Seite 65 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "Eingänge" Access (Werkseinstellungen fett markiert) Code Formel Einzelne Kanäle können mathematisch miteinander verknüpft und 30020/000 mit Funktonen verrechnet werden. Die so errechneten Mathematik- bis 30020/ kanäle werden behandelt wie "echte" Kanäle, unabhängig davon, ob konventionell oder über Feldbus angeschlossen.
  • Seite 66 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "Eingänge" Access (Werkseinstellungen fett markiert) Code Grenzwert Wählen Sie aus, welcher Grenzwert über diesen Steuereingang ein- 30110/000 nur bei "Wirkung - Einzelner bzw. ausgeschaltet werden soll. bis 30110/ GW ein/aus" Auswahlliste: ausgeschaltet, Grenzwert x Aufzeichnungsart "Auswertung 1 - 4 starten/stoppen": Solange der Steuereingang akti-...
  • Seite 67 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "Eingänge" Access (Werkseinstellungen fett markiert) Code Meldetext H->L Beschreibung bei Zustandsänderung von High auf Low. Meldetext 30090/000 nur bei "Meldungsfenster - wird gespeichert (z.B. Stopp Befüllung). Eingabe: 22-stellig. bis 30090/ quittieren"...
  • Seite 68 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "Eingänge" Access (Werkseinstellungen fett markiert) Code Fehlerwert 35005/000 (Nur wenn "Bei Fehler - frei einstellbar" ausgewählt ist.) bis 35005/ Mit diesem Wert rechnet das Gerät im Fehlerfall weiter. Siehe Tabelle ...
  • Seite 69: Setup - Eingänge, Untermenü: Linearisierung

    Memograph M Inbetriebnahme und Handhabung im Betrieb Setup - Eingänge, Untermenü: Linearisierung Menüpositionen Einstellbare Parameter Direct "Eingänge" Access Code (Werkseinstellungen fett markiert) Untermenü: Lineari- Wählen Sie zuerst den Analogeingang der linearisiert werden soll. Der Menüpunkt "Linearisierung" sierung, Universalein- erscheint nur für aktive Analogeingänge. gang x Hinweis: Es können nur Strom- und Spannungseingänge linearisiert werden.
  • Seite 70 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "Eingänge" Access Code (Werkseinstellungen fett markiert) Zoom Ende Wie "Zoom Anfang". Geben Sie hier aber den oberen Wert des benö- 36027/000 bis tigten Ausschnitts ein. Beispiel: Messumformer 0-14 pH, benötig- 36027/015 ter Ausschnitt: 5-9 pH.
  • Seite 71: Setup - Ausgänge

    Memograph M Inbetriebnahme und Handhabung im Betrieb 6.4.3 Setup - Ausgänge Einstellungen nur notwendig, wenn Ausgänge (z.B. Relais oder Analogausgänge) genutzt werden sollen. Setup Ausgänge, Untermenü: Analog-/ Impulsausgänge, Analogausgang 1-2 Menüpositionen Einstellbare Parameter Direct "Ausgänge" Access Code (Werkseinstellungen fett markiert) Untermenü: Analog-/ Das Gerät verfügt optional über 2 Analogausgänge.
  • Seite 72 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "Ausgänge" Access Code (Werkseinstellungen fett markiert) Untermenü: Messwertkor- Hier können Sie den ausgegebenen Stromwert korrigieren (nur rektur notwendig, wenn das weiterverarbeitende Gerät mögliche Mess- nur bei Signal "0/4-20 mA" strecken-Toleranzen nicht ausgleichen kann).
  • Seite 73 Memograph M Inbetriebnahme und Handhabung im Betrieb Setup - Ausgänge, Untermenü: Relais Menüpositionen Einstellbare Parameter Direct "Ausgänge" Access Code (Werkseinstellungen fett markiert) Untermenü: Relais, Verschiedene Relaiseinstellungen (z.B. Betriebsart, ...) Relais x In der Grundausstattung verfügt das Gerät über 6 Relais. Zusätzlich sind 6 Relais auf der Optionskarte "Digitalkarte"...
  • Seite 74 Inbetriebnahme und Handhabung im Betrieb Memograph M 6.4.4 Setup - Applikation Legen Sie verschiedene applikationsspezifische Einstellungen fest (z.B. Grenzwerte, Signal Gruppierung, Texte, Softkeys, Webserver, Telealarm (Option)). Je nach gewählter Funktion passt sich die Bedienoberfläche des Gerätes an, so dass jeweils nur Parameter geprüft/eingestellt werden müssen, die für eine sichere Funktion des Gerätes notwendig sind.
  • Seite 75 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "Applikation" Access Code (Werkseinstellungen fett markiert) Untermenü: Die Messwerte können auf Grenzwerte überwacht werden. Im Grenzwertfall können Relais geschaltet Grenzwerte, Grenz- bzw. Meldungen ausgegeben werden. Die Kanäle können den Grenzwerten frei zugeordnet werden. wert x Einstellungen für den gewählten Grenzwert ansehen bzw.
  • Seite 76 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "Applikation" Access Code (Werkseinstellungen fett markiert) Grenzwert Zähler-Grenzwert in der eingestellten Prozesseinheit, z.B. m, Stück, 37035/000 bis ..37035/099 Hysterese Typ "prozentual": Hysterese in % einstellen. 37040/000 bis nur bei Typ "Grenzwert oben "absolut": Hysterese in der eingestellten Prozesseinheit vorgeben 37040/099...
  • Seite 77 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "Applikation" Access Code (Werkseinstellungen fett markiert) Relais zurücksetzen "wenn GW nicht mehr verletzt": Das Relais bleibt so lange 37090/000 bis geschaltet, wie der Grenzwert verletzt ist. 37090/099 "nach Meldungsquittierung": Selbst wenn der Grenzwert nicht mehr verletzt ist, bleibt das Relais geschaltet, bis die Meldung quittiert wurde.
  • Seite 78 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "Applikation" Access Code (Werkseinstellungen fett markiert) Speicherzyklus Legen Sie den Speicherzyklus fest, mit dem diese Gruppe im Nor- 38105/000 bis malzustand (siehe auch Grenzwert / Speicherzyklus) gespeichert 38105/009 werden soll. Hinweis: Der Speicherzyklus ist unabhängig von der Messwertan- zeige.
  • Seite 79 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "Applikation" Access Code (Werkseinstellungen fett markiert) Anzeige grün Farbe für die Darstellung des zugeordneten Eingangs. 38160/000 bis Hinweis: Es werden nur die Kanäle gespeichert, die einer Gruppe 38160/009 zugeordnet wurden. Kanäle können auch mehreren Gruppen zuge- ordnet werden.
  • Seite 80 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "Applikation" Access Code (Werkseinstellungen fett markiert) Kurvendarstellung Standardmäßig werden zu den Messwertkurven die aktuellen 38210/000 bis Momentanwerte angezeigt. Alternativ kann jedoch diese Momen- 38210/009 tanwertanzeige auch ausgeblendet werden, wodurch mehr Daten auf dem Bildschirm dargestellt werden können.
  • Seite 81 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "Applikation" Access Code (Werkseinstellungen fett markiert) Softkey 1 Legen Sie fest, mit welcher Funktion dieser Softkey belegt werden 62000/000 Softkey 2 soll. 62005/000 Softkey 3 Auswahlliste: 62010/000 - nicht belegt - SD-Karte sicher entnehmen - Ereignislogbuch / Audit Trail (Werkseinstellung Softkey 1) - Historische Messwerte (Werkseinstellung Softkey 2)
  • Seite 82 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "Applikation" Access Code (Werkseinstellungen fett markiert) Untermenü: Webser- Einstellung zum Betrieb des Geräts als Webserver. Sie können die Momentanwerte über einen Inter- net-Browser z.B. MS Internet Explorer anzeigen. Aufruf: http://<IP-Adresse> Die IP-Adresse des Gerätes finden Sie unter "Setup ->...
  • Seite 83 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter Direct "Applikation" Access Code (Werkseinstellungen fett markiert) Drucker Bitte wählen Sie aus, welchen Drucker Sie benutzen wollen. 67010/000 Auswahlliste: USB Drucker, RS232 / Drucker (nur bei Option "Batch/Charge") Farbdrucker Stellen Sie bitte ein, ob Sie einen Schwarz/Weiß oder einen Farb- 67025/000 drucker verwenden.
  • Seite 84 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter Direct "Experte" Access Code (Werkseinstellungen fett markiert) Seriennr. Zeigt die Seriennummer des Gerätes an. Bitte bei Fragen zum Gerät 91005/000 angeben. Hinweis: Erscheint erst nachdem der Servicecode eingegeben wurde! Bestellcode Zeigt den Bestellcode des Gerätes an.
  • Seite 85: Handhabung Im Betrieb - Das Menü "Extras

    Memograph M Inbetriebnahme und Handhabung im Betrieb Handhabung im Betrieb - das Menü "Extras" Durch Drücken der Softkey-Taste 4 rufen Sie das Menü "Extras" auf: Abb. 52: Menü "Extras" 6.5.1 Extras - Anzeige/Betrieb Wechsel der Darstellungsart, z.B. Kurvendarstellung, Bargraf, Digitalanzeige oder Ereig- nisse.
  • Seite 86: Beschreibung

    Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen "Extras", Beschreibung Untermenü: Anzeige/ Betrieb Gruppe wechseln Wählen Sie aus, welche Gruppe dargestellt werden soll. Hinweis: Es erscheinen nur die aktiven Gruppen. Auswahlliste: Gruppe 1 - x Kurve Alle Kanäle werden über die ganze Breite aufgezeichnet. Maximale Auflösung in Amplitudenrichtung. Alle Kanäle einer Gruppe werden horizontal (von rechts nach links) dargestellt.
  • Seite 87 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen "Extras", Beschreibung Untermenü: Anzeige/ Betrieb Wasserfall in Bereichen Alle Kanäle einer Gruppe werden vertikal (von oben nach unten) dargestellt. Jeder Kanal wird in einer eigenen Schreibspur dargestellt. Die Genauigkeit der Aufzeichnung wird durch diese Darstellung nicht beeinflusst. Abb.
  • Seite 88 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen "Extras", Beschreibung Untermenü: Anzeige/ Betrieb Digitalanzeige Anzeige der aktiven analogen Messwerte als digitaler Wert mit Dimension. Der Digitaleingang wird als Status bzw. Zähler/Betriebszeit dargestellt. Abb. 60: Digitalanzeige Instrumentendarstellung Alle Analogkanäle einer Gruppe werden als Analoginstrumente dargestellt. Der Digitaleingang wird als Status bzw.
  • Seite 89 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen "Extras", Beschreibung Untermenü: Anzeige/ Betrieb Ereignislogbuch / Audit Trail Ereignisse wie z.B. Grenzwertverletzungen und Netzausfälle werden in ihrer zeitlichen Abfolge aufgelistet. Abb. 63: Ereignislogbuch / Audit Trail Helligkeit anpassen Hier können Sie die Helligkeit des Displays anpassen. Abb.
  • Seite 90: Nachprotokollierung

    Inbetriebnahme und Handhabung im Betrieb Memograph M 6.5.5 Extras - Historie (gespeicherte Messwerte durchscrollen) Hier können die gespeicherten Messwerte durchgescrollt werden. Durch Links- bzw. Rechts- drehung des Navigators können die Messwertkurven vor- bzw. zurückgespult werden. Die Geschwindigkeit können Sie mit der Softkey-Taste 3 verändern (langsam "<" bis schnell "<<<<").
  • Seite 91 Memograph M Inbetriebnahme und Handhabung im Betrieb • Es wird keine Interpolation oder Mittelwertbildung durchgeführt. • Bei größeren "n" kann es zu längeren Ladezeiten kommen. • Der Zoomwert hat keinen Einfluss auf die Messwertspeicherung. 6.5.6 Extras - Suche in Aufzeichnung Suche von Meldungen bzw.
  • Seite 92 Inbetriebnahme und Handhabung im Betrieb Memograph M Abb. 67: Extras "Suche in Aufzeichnung" - Suchergebnis Nachprotokollierung Durch Betätigen der Softkey-Taste 4 "Extras" kann unter "Text speichern" ein Textkommentar zu dem gewählten Zeitpunkt eingegeben werden. Datum und Uhrzeit werden automatisch aus dem Suchergebnis übernommen. Es kann ein vordefinierter Text ausgewählt, oder ein neuer Text eingegeben werden (siehe "Setup ->...
  • Seite 93 Memograph M Inbetriebnahme und Handhabung im Betrieb 6.5.7 Extras - Signalauswertung Anzeige der im Gerät gespeicherten Auswertungen. Abb. 69: Extras "Signalauswertung" Menüpositionen "Signal- Beschreibung auswertung" (Werkseinstellungen fett markiert) Auswertung 1-4 Hier können Sie die aktuelle (d.h. noch nicht abgeschlossene) Auswertung anzeigen lassen. Hinweis: Auswahl nur möglich, wenn Einstellungen unter "Setup ->...
  • Seite 94 Inbetriebnahme und Handhabung im Betrieb Memograph M 6.5.8 Extras - SD-Karte bzw. USB-Stick Abb. 70: Extras "SD-Karte" bzw. "USB-Stick" Funktionen für Messdatenspeicherung und Geräteparametrierung auf SD-Karte bzw. USB- Stick. Folgende Funktionen sind möglich: Menüpositionen "SD- Beschreibung Karte" bzw. "USB-Stick" Sicher entfernen Zum sicheren Entnehmen des Datenträgers aus dem Gerät werden alle internen Zugriffe beendet.
  • Seite 95 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen "SD- Beschreibung Karte" bzw. "USB-Stick" Setup speichern Alle Geräteparameter (Setup) werden auf den Datenträger kopiert. Sie können archiviert werden oder für andere Geräte verwendet werden. Die Datei hat die Dateiendung .rpd. Benutzerverwaltung speichern Speichert alle Einstellungen und Benutzerkonten auf den Datenträger.
  • Seite 96 Inbetriebnahme und Handhabung im Betrieb Memograph M 6.5.9 Extras - Text speichern Speichern Sie Textkommentare ("Nachprotokollierung") zu einem Zeitpunkt ab. Nach Ein- gabe des gewünschten Datums und der Uhrzeit kann ein vordefinierter Text ausgewählt, oder ein neuer Text eingegeben werden (siehe "Setup -> Applikation -> Texte). Diese Texte werden im Ereignislogbuch / Audit Trail gespeichert.
  • Seite 97 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen "Aus- Beschreibung druck" (Werkseinstellungen fett markiert) Geben Sie den Endzeitpunkt ein, bis zu dem die Ereignisse ausgedruckt werden sollen. Eingabe: Zeit Drucken Start des Ausdrucks. Aktuelle Messwerte Aktuelle Messwerte ausdrucken (alle aktiven Kanäle). Screenshot Aktuelle Messwertdarstellung ausdrucken (Screenshot).
  • Seite 98: Einstellbare Parameter

    Inbetriebnahme und Handhabung im Betrieb Memograph M 6.5.12 Extras - Grenzwerte Hier können Sie Grenzwerte während des Betriebs ändern. Die Grenzwerte können somit außerhalb des eigentlichen Setups verändert werden. Der Vorteil ist, dass alle anderen Para- meter dadurch nicht verändert werden können. Es wird eine Liste mit allen aktuell einge- stellten Grenzwerten eingeblendet.
  • Seite 99 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter "Grenzwerte" (Werkseinstellungen fett markiert) Änderungsgrund Bei aktivierter Benutzerverwaltung (FDA 21 CFR Part 11) muss ein Grund für die Änderung des Grenzwerts eingegeben werden. Der Grund wird im Ereignislogbuch / Audit trail gespeichert. Bei ausgeschalteter Benutzerverwaltung ist der Grund optional.
  • Seite 100: Handhabung Im Betrieb - Das Hauptmenü

    Inbetriebnahme und Handhabung im Betrieb Memograph M Handhabung im Betrieb - das Hauptmenü Durch Drücken des Navigators rufen Sie das Hauptmenü auf: Abb. 73: Hauptmenü 6.6.1 Hauptmenü - Sprache/Language Die Bediensprache ist auf Englisch voreingestellt. Eine andere Bediensprache kann hier ein- gestellt werden.
  • Seite 101 Memograph M Inbetriebnahme und Handhabung im Betrieb 6.6.4 Hauptmenü - Diagnose / Simulation Geräteinformationen und Servicefunktionen für schnellen Gerätecheck. Abb. 74: Hauptmenü, Untermenü: Diagnose / Simulation Menüpositionen Einstellbare Parameter "Diagnose / Simu- (Werkseinstellungen fett markiert) lation" Aktuelle Diagnose- Darstellung der aktuellen Diagnosemeldung. meldung Letzte Diagnosemel- Darstellung der letzten Diagnosemeldung.
  • Seite 102 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter "Diagnose / Simu- (Werkseinstellungen fett markiert) lation" Gerätelaufzeit Gibt an, wie lange das Gerät in Betrieb war. LCD-Laufzeit Gibt an, wie lange das Display des Geräts in Betrieb war. Untermenü: Hardware Informationen zu den Hardwarekomponenten, welche Steckplätze belegt sind, mit Angabe der Software-Version.
  • Seite 103: Hauptmenü - Experte

    Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter "Diagnose / Simu- (Werkseinstellungen fett markiert) lation" Abgleich Abgleich darf nur durch ausgebildetes Fachpersonal durchgeführt werden. Hinweis: Bei falscher Handhabung Fehlfunktion möglich! Solange diese Funktion genutzt wird, wird die normale Mess- wertaufzeichnung unterbrochen und der Eingriff im Ereignislogbuch protokolliert.
  • Seite 104: Hauptmenü - Benutzerverwaltung

    Inbetriebnahme und Handhabung im Betrieb Memograph M 6.6.6 Hauptmenü - Benutzerverwaltung Aktivieren der Benutzerverwaltung Wenn Sie das Gerät vor nicht autorisierter Bedienung schützen wollen, aktivieren Sie das Sicherheitssystem. Erst dann ist die im Gerät verfügbare Benutzerverwaltung aktiv (Haupt- menü -> Setup -> System -> Sicherheit -> Geschützt durch: "FDA 21 CFR Part 11" auswählen ...
  • Seite 105 Memograph M Inbetriebnahme und Handhabung im Betrieb Menüpositionen Einstellbare Parameter "Benutzerverwal- (Werkseinstellungen fett markiert) tung" Passwortlänge Stellen Sie ein, welche Länge Passwörter mindestens haben müssen. Hinweis: Diese Einstellung hat nur Einfluss auf neu eingegebene Passwörter. Auswahlliste: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 Stellen Passwort gültig Legen Sie fest, wie häufig das Passwort geändert werden muss.
  • Seite 106 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter "Benutzerverwal- (Werkseinstellungen fett markiert) tung" Automatisch abmelden Ein Anwender wird automatisch abgemeldet, wenn für eine bestimmte Zeit keine Taste betätigt wird. Hinweis: der Anwender wird nicht abgemeldet, wenn er sich im Setup befindet. Wird ein Anwender automatisch abgemeldet, während er sich im Setup befindet, werden die Einstellungsänderungen verworfen.
  • Seite 107: Prozessbild Am Pc Erstellen

    Memograph M Inbetriebnahme und Handhabung im Betrieb 6.6.7 Prozessbild am PC erstellen Das Prozessbild besteht immer aus zwei Dateien: Dem Hintergrundbild (*.bmp) Einer Konfigurationsdatei (*.ini) • Prozessbilder können nur am PC erstellt werden. • Die Dateinamen sind fest vorgegeben: "PP_GROUP_<xx>.bmp" und "PP_GROUP_<xx>.ini" <xx>...
  • Seite 108 Inbetriebnahme und Handhabung im Betrieb Memograph M Abkürzung: Beschreibung: <font> Wählen Sie die Schriftgröße aus, in der der Messwert dargestellt werden soll: 0 = Klein (16 Pixel) 1 = Medium (24 Pixel) 2 = Groß (38 Pixel) 3 = Sehr groß (78 Pixel) bei allen anderen Werten wird Font 0 verwendet.
  • Seite 109: Das Kontextmenü

    Memograph M Inbetriebnahme und Handhabung im Betrieb Abb. 76: Beispiel: Koordinatensystem am Prozessbild 6.6.8 Das Kontextmenü Das Kontextmenü ist (außer beim Ereignislogbuch) bei allen Messwertdarstellungen verfüg- bar. Aufruf: Navigator 3-4 sec. drücken. Wenn eine externe Tastatur angeschlossen ist, kann das Kontextmenü auch über Shift+Enter aufgerufen werden. Abb.
  • Seite 110 Inbetriebnahme und Handhabung im Betrieb Memograph M Menüpositionen Einstellbare Parameter "Kontextmenü" (Werkseinstellungen fett markiert) Untermenü: Bearbeiten, Kanal x Hier können Sie diesen Kanal des Prozessbildes (Aktivieren, Position/Schrift- größe,... ändern) bearbeiten. Abb. 78: Kontextmenü, Untermenü: Prozessbild bearbeiten Anzeige im Prozessbild Schalten Sie den Kanal im Prozessbild ein bzw. aus. Hinweis: hat keinen Einfluss auf die Messwertspeicherung/Parametrierung.
  • Seite 111: Einstellungen Der Mathematikkanäle, Formeleditor

    Memograph M Inbetriebnahme und Handhabung im Betrieb Einstellungen der Mathematikkanäle, Formeleditor Öffnen Sie über "Setup -> Eingänge -> Mathematik -> Mathe x -> Formel" den Formeleditor. Es erscheint ein Textfeld mit der aktuell verwendeten Formel. Ist das Feld leer, so wurde noch keine Formel für den jeweiligen Mathematikkanal definiert: Mit Hilfe dieses Editors kann eine Formel mit bis zu 200 Zeichen erstellt werden.
  • Seite 112: Priorität Von Operatoren / Funktionen

    Inbetriebnahme und Handhabung im Betrieb Memograph M Beschreibung Gültigkeit: Es wird der Status eines Analog- bzw. Mathekanals zurückgeliefert. Der Rückgabewert der Funktion ist 0 wenn: • Das Flag „Leitungsbruch“ gesetzt ist • Das Flag „Messwert ungültig“ gesetzt ist Er ist jedoch nicht 0, wenn: •...
  • Seite 113 Memograph M Inbetriebnahme und Handhabung im Betrieb 6.7.3 Operatoren Rechenoperatoren: Operator Funktion Addition Subtraktion / negatives Vorzeichen Multiplikation Division Modulo (Rest der Division x/y) siehe Funktion „mod“ x hoch y Vergleichsoperatoren: Operator Funktion > größer >= größer gleich < kleiner <= kleiner gleich gleich...
  • Seite 114: Standardfunktionen

    Inbetriebnahme und Handhabung im Betrieb Memograph M 6.7.4 Funktionen Standardfunktionen: Funk- Syntax Beschreibung Beispiel tion ln(Zahl) Gibt den natürlichen Logarithmus einer Zahl zurück. ln(86) = Natürliche Logarithmen haben eine Konstante e 4,454347 (2,71828182845904) als Basis. Bei Werten  0 ist das Ergebnis undefiniert.
  • Seite 115 Memograph M Inbetriebnahme und Handhabung im Betrieb Die folgenden Funktionen erwarten als Argument einen Winkel im Bogenmaß (Radiant). Liegt der Winkel im Gradmaß, muss er durch Multiplizieren mit pi()/180 in das Bogenmaß umgerechnet werden. Alternativ kann die Funktion „rad“ verwendet werden: Funktion Syntax Beschreibung...
  • Seite 116 Inbetriebnahme und Handhabung im Betrieb Memograph M Logische Funktionen: Funktion Syntax Beschreibung Beispiel if(Prüfung; Prüfung ist ein beliebiger Wert oder Ausdruck, if(x>10;1;0) Dann_Wert; das Ergebnis kann WAHR oder FALSCH sein. Wenn der Wert x Sonst_Wert) Dieses Argument kann einen beliebigen Ver- größer 10 ist liefert gleichsberechnungsoperator annehmen.
  • Seite 117 Memograph M Inbetriebnahme und Handhabung im Betrieb 6.7.5 Dezimalzeichen Im Formeleditor kann sowohl das Dezimalkoma als auch der Dezimalpunkt verwendet wer- den. Tausenderzeichen werden nicht unterstützt. 6.7.6 Formel auf Gültigkeit überprüfen / Fehlerverhalten Eine Formel ist unter anderem ungültig, wenn: •...
  • Seite 118: Sicherstellung Der Anforderungen Aus 21 Cfr

    Inbetriebnahme und Handhabung im Betrieb Memograph M Sicherstellung der Anforderungen aus 21 CFR 11 6.8.1 Allgemeine Hinweise Vor dem Einsatz von elektronischen Unterschriften ist das Office of Regional Operations (HFC-100) 5600 Fishers Lane Rockville, MD 20857 durch einen formlosen Brief mit handschriftlicher Unterschrift darüber zu informieren, dass die Firma beabsichtigt, in Zukunft elektronische Dokumente / Unterschriften zu verwenden.
  • Seite 119: Messwertspeicherung

    Memograph M Inbetriebnahme und Handhabung im Betrieb • Verwenden Sie - wo sinnvoll - die leistungsstarken Automatikfunktionen der PC-Software (z. B. automatisches Auslesen, automatische Backup-Funktion, Automatische Email-Alar- mierung). Hinweis: Hierfür ist die serielle Anbindung an einen PC erforderlich, der im Automatik- modus arbeiten muss.
  • Seite 120: Datenauswertung Und -Visualisierung Mittels Pc

    Inbetriebnahme und Handhabung im Betrieb Memograph M 6.9.2 Funktionsweise SD-Karte bzw. USB-Stick Ohne den internen Speicher zu beeinflussen, werden Datenpakete blockweise auf SD-Karte kopiert. Dabei wird geprüft, ob die Daten fehlerfrei geschrieben wurden. Das gleiche geschieht beim Einlagern der Daten am PC mit der im Lieferumfang enthaltenen PC-Soft- ware.
  • Seite 121: Datenübertragung Zur Mitgelieferten Pc-Software Readwin 2000

    Memograph M Inbetriebnahme und Handhabung im Betrieb Eine "Essential"-Version der Auswertesoftware steht kostenlos unter www.endress.com/ ms20 zum Download bereit. Die Essential- sowie die Professional-Version kann als Zubehör bestellt werden s. Seite 124. Einzelheiten können der mitgelieferten Betriebsanleitung der Auswertesoftware entnom- men werden.
  • Seite 122 Inbetriebnahme und Handhabung im Betrieb Memograph M Abb. 81: Datenanalyse am PC 6.10.4 Ansicht von Daten in einer Tabellenkalkulation (z.B. MS-Ex- ® SD-Card, USB-Stick *.csv MS Excel Abb. 82: Datenanalyse in Tabellenkalkulation Wählen Sie "offenes Format (*.csv)" (comma separated values) als Speichermodus im Gerät unter "Hauptmenü...
  • Seite 123: Wartung

    Memograph M Wartung Wartung Das Gerät ist wartungsfrei. Software Update über die mitgelieferte PC Software HINWEIS Gefahr von Datenverlust! ‣ Bei einem Programmupdate werden alle im Speicher befindlichen Messdaten gelöscht. Wenn die im Gerät gespeicherten Messwerte noch benötigt werden, sollten diese vorher ausgelesen bzw.
  • Seite 124: Zubehör

    Zubehör Memograph M Zubehör Bei Zubehörbestellungen die Seriennummer des Gerätes angeben! Im Zubehörteil ist eine Einbauanleitung enthalten! Gerätespezifisches Zubehör Folgendes Zubehör ist erhältlich: Bestell-Code Zubehörteil 71007465 Kabel USB-A - USB-B, 2 m (6.6 ft) 71038635 "Industrial Grade" SD-Speicherkarte Industriestandard, 256 MB 71213190 "Industrial Grade"...
  • Seite 125 Memograph M Zubehör Bestell-Code Zubehörteil RSG40X- Nachrüstsatz Tischgehäuse; Gewicht im Vollausbau: ca. 4,4 kg (9,6 lb) Kabel + Schukostecker: RSG40X-HH Kabel + Norm Schweizer Stecker: RSG40X-HK Kabel + US-Stecker: RSG40X-HI 293.4 mm (11.6 “) 236 mm (9.29 “) 184 mm (7.24 “) 212.6 mm (8.37“) MS20-A1 "Field Data Manager"...
  • Seite 126: Störungsbehebung

    Störungsbehebung Memograph M Störungsbehebung Diagnose/Simulation im Hauptmenü Geräteinformationen und Servicefunktionen für schnellen Gerätecheck. Beschreibungen siehe Kapitel 6.6.4). Fehlersuchanleitung Pixelfehler: Bei Pixelfehlern handelt es sich um eine technologisch und produktionstechnisch bedingte Eigenschaft von LCD- und TFT-Displays. Das verwendete TFT-Display kann bis zu 10 Pixel- fehler beinhalten (Fehlerklasse III nach ISO 13406-2).
  • Seite 127: Systemfehlermeldungen

    Memograph M Störungsbehebung Problem: Ursache: Behebung: Über USB keine Verbindung mit Kabel defekt Kabel austauschen dem Gerät möglich Treiber für USB Verbindung nicht auf PC installiert Treiber installieren RS232/RS485, Ethernet-Schnitt- Kabel defekt Kabel austauschen (Zubehör s. Kap. 8) stelle funktioniert nicht Falsche Anschlussbelegung Originalkabel verwenden! Falsche Geräteadresse...
  • Seite 128 Störungsbehebung Memograph M Sämtliche Fehlermeldungen werden im Ereignislogbuch angezeigt. M-Code Fehlermeldungen: Code Fehler-Kurzbezeichnung Problemlösung Überbereich Sensor überprüfen Unterbereich Sensor überprüfen Messwert ungültig Formel im Mathematikkanal prüfen; Gerätehard- ware prüfen SD-Karte ist voll! SD-Karte wechseln USB Stick ist voll! USB Stick wechseln SD-Karte ist schreibgeschützt! Schreibschutz an SD-Karte entfernen Es konnten nicht alle USB Geräte eingeschal-...
  • Seite 129: Problemlösung

    Memograph M Störungsbehebung Code Fehler-Kurzbezeichnung Problemlösung F314 Fehler beim Abgleich aufgetreten! Abgleich wiederholen F315 Can not save run times! Service des Lieferanten kontaktieren! F316 Can not save setup to file! Service des Lieferanten kontaktieren! F317 Can not save unit data! Service des Lieferanten kontaktieren! F318 Can not save user administration!
  • Seite 130 Störungsbehebung Memograph M SMTP-Fehlermeldungen: Fehler-Code Fehlerbeschreibung Problemlösung 421 dns lookup failed for sender Absendername hat falsche Domain z.B. Bitte geben Sie als Domain die Adresse ihrer Firma domain "unit@demo.unit" -> "demo.unit" wurde vom SMTP- ein (z.B. unit@firma.com). Fragen Sie ihrem System- Server überprüft und als nicht existent erkannt.
  • Seite 131: Ersatzteile

    Memograph M Störungsbehebung Ersatzteile Bitte geben Sie bei Ersatzteilbestellungen die Seriennummer des Gerätes an! Mit dem Ersatzteil erhalten Sie eine Einbauanleitung! 9.5.1 Ersatzteilbild Abb. 83: Ersatzteilbild 9.5.2 Ersatzteilliste, Nachrüstteile Pos. Bestell-Nr. Bezeichnung 50078843 Klemme 3-polig für Spannungsversorgung 71037408 Klemme steckbar 3-polig für Relais 1 (Wechsler) 71037411 Klemme steckbar 6-polig für Relais 4+5+6 auf Netzteilkarte 71037363...
  • Seite 132 Störungsbehebung Memograph M Pos. Bestell-Nr. Bezeichnung RSG40X-NC Netzteil 24 V (-10%; +15%) AC/DC 71037410 Klemme steckbar 4-polig für Relais 2+3 und Relais auf digital I/O Optionskarte 71037351 Klemme steckbar 10-polig für Digitaleingänge auf digital I/O Optionskarte 71037350 Klemme steckbar 4-polig für Analogausgänge auf digital I/O Optionskarte RSG40X-BA Digitalkarte (8x Digitaleingang + 6x Relais + 2x Analogausgang) (für Slot 5), mit Stecker RSG40X-A1...
  • Seite 133: Ersatzteilstruktur Gerätesoftware (Optionsnachrüstung)

    Memograph M Störungsbehebung 9.5.3 Ersatzteilstruktur Gerätesoftware (Optionsnachrüstung) Pos. Bestell-Nr. Bezeichnung RSG40A1-... Gerätesoftware Software (unbedingt Seriennummer angeben) Option Mathematik Telealarm Charge Abwasser + Regenüberlaufbecken RÜB + Telealarm Energiesoftware, Wasser + Dampf + Mathematik Telealarm + Energiesoftware + Wasser + Dampf + Mathematik Option Standard Neutrale Ausführung...
  • Seite 134 Störungsbehebung Memograph M Gerätesoftware- Software-Änderungen ReadWin 2000 Field Data Mana- Betriebsanleitung / Version / Datum PC Software-Version ger (FDM) Soft- Datum ware Version 02.10.00 / 02.2011 Modbus Master (option) einge- V1.27.3.0 und höher V1.0.0.16 und höher BA247R/09/de/01.11 fügt 02.10.02 / 07.2011 Neue Funktionen/Verbesserun- V1.27.5.0 und höher V1.01.00.08 und höher...
  • Seite 135: Technische Daten

    Memograph M Technische Daten Technische Daten 10.1 Eingangskenngrößen 10.1.1 Analog- Multifunktionseingänge Anzahl Standardausführung ohne Universaleingänge. Optionale Multifunktions-Eingangskarten (Slot 1-5) mit je 4 Universaleingänge (4/8/12/ 16/20). Funktion Jeder Universaleingang ist frei wählbar zwischen den Messgrößen U, I, RTD, TC, Impulsein- gang oder Frequenzeingang. Messgröße, Messbereich Nach IEC 60873-1: Für jeden Messwert ist ein zusätzlicher Anzeigefehler von ±1 Digit zulässig.
  • Seite 136 Technische Daten Memograph M Messgröße Messbereich Messabweichung vom Eingangs- Messbereich (vMB) widerstand Thermoele- Typ B (Pt30Rh-Pt6Rh): 42 bis 1820 °C (108 bis 3308 °F) (IEC 60584-1) ±0,15% vMB ab 600 °C (1112 °F) 1 MOhm mente (TC) Typ C (W5Re-W26Re): 0 bis 2315 °C (32 bis 4199 °F) (IEC 60584-1) ±0,15% vMB ab 500 °C (932 °F) Typ D (W3Re-W25Re): 0 bis 2315 °C (32 bis 4199 °F) (ASTM E998-96) ±0,15% vMB ab 500 °C (932 °F)
  • Seite 137: Digitaleingänge

    Memograph M Technische Daten Abtastrate Innerhalb 100 ms werden alle Kanäle abgetastet. Wandlerauflösung 24 Bit Integration Es kann der Zwischen-, Tages-, Wochen-, Monats-, Jahres- und Gesamtwert ermittelt wer- den (13stellig, 64 Bit). 10.1.2 Digitaleingänge Anzahl Standardausführung: 6 Digitaleingänge Optionale Digitalkarte (Slot 5): zusätzlich 8 Digitaleingänge Eingangspegel Nach IEC 61131-2: Logisch “0"...
  • Seite 138: Relaisausgänge

    Technische Daten Memograph M Ausgangsstrom: maximal 250 mA, kurzschlussfest, nicht stabilisiert 10.2.2 Relaisausgänge Standardausführung (Power Supply Slot): 1 Störmelderelais mit Wechselkontakt, 5 Relais mit Schließer z.B. für Grenzwertmeldungen (als Öffner parametrierbar). Optionale Digitalkarte (Slot 5): zusätzlich 6 Relais mit Schließer z.B. für Grenzwertmeldun- gen (als Öffner parametrierbar).
  • Seite 139: Hilfsenergie / Klemmenplan

    Memograph M Technische Daten 10.2.4 Galvanische Trennung Sämtliche Ein- und Ausgänge sind untereinander galvanisch getrennt, und mit folgenden Prüfspannungen getestet: Relais Digital in Analog in Analog out Relais 2,3 kV 2,3 kV 2,3 kV 2,3 kV Digital in 2,3 kV 500 V 500 V 500 V...
  • Seite 140: Anschlussdaten Schnittstellen, Kommunikation

    Technische Daten Memograph M 10.4 Anschlussdaten Schnittstellen, Kommunikation, Be- dienung 10.4.1 USB Schnittstellen: USB an der Gerätefront Abb. 84: Gerätefront mit geöffneter Klappe/Tastatur 1: USB-A-Buchse "Host" z.B. für USB-Speicherstick, externe Tastatur, Barcodeleser oder Drucker 2: USB-B-Buchse "Function" z.B. zur Verbindung mit PC oder Laptop 3: LED am SD Steckplatz.
  • Seite 141 Memograph M Technische Daten Referenzliste USB-Drucker: HP Color LaserJet CP1515n; HP Color LaserJet Pro CP1525n; Kyocera FS-C5015N Der Drucker muss PCL5c (oder höher) unterstützen. GDI-Drucker werden nicht unter- stützt! Referenzliste USB-Barcodeleser: Datalogic Gryphon D230; Metrologic MS5100 Eclipse Serie; Symbol LS2208 10.4.2 Ethernet Schnittstelle (Interface-Slot): Als Netzwerk-Anschluss steht ein IEEE 802.3 kompatibler Anschluss auf einem geschirm-...
  • Seite 142: Messgenauigkeit

    Technische Daten Memograph M Fernabfrage mit Analog- • Analogmodem: oder GSM/GPRS Funkmo- Es wird ein Analogmodem (z.B. Devolo oder WESTERMO) für Industrie empfohlen, wel- dem: ches an der RS232-Schnittstelle mit einem speziellen Modemkabel (Zubehör RXU10-A1) angeschlossen wird. • GSM/GPRS Funkmodem: Es wird ein GSM/GPRS Funkmodem (z.B.
  • Seite 143: Umgebungsbedingungen

    Memograph M Technische Daten • Einbautiefe ohne Klemmenabdeckung: ca. 158 mm (6,22") (inkl. Anschlussklemmen und Befestigungsspangen) • Einbautiefe mit Klemmenabdeckung: ca. 197 mm (7,76") +0,04 +0,04 • Schalttafelausschnitt: 138 x 138 mm (5,43 x 5,43 ") • Schalttafelstärke: 2 bis 40 mm (0,08 bis 1,58") •...
  • Seite 144: Konstruktiver Aufbau

    Technische Daten Memograph M Störstrom: Ethernetleitung: Nach EN 50022: Klasse A Störfeldstärke: Gehäuse / alle Anschlüsse: Nach CISPR 16: Klasse A Störspannungsunterdrückung: • Gleichtakt-Störspannungsunterdrückung: IEC 61298-3: Analogeingänge: 80 dB bei 60 V und 50 Hz / 60 Hz • Gegentakt-Störspannungsunterdrückung: IEC 61298-3: Analogeingänge: 40 dB bei 50 Hz / 60 Hz, bei Messbereich/10 10.8 Konstruktiver Aufbau...
  • Seite 145 Memograph M Technische Daten Bauform, Maße Tischgerät: 293.4 mm (11.6 “) 184 mm (7.24 “) 236 mm (9.29 “) 212.6 mm (8.37“) Abb. 86: Alle Angaben in mm bzw. (Inch) 10.8.2 Gewicht • Schalttafeleinbaugerät im Vollausbau: ca. 2,7 kg (5,9 lb) •...
  • Seite 146: Anzeige Und Bedienoberfläche

    Technische Daten Memograph M • Seitenprofile: Aluminium-Strangpreßprofil (pulverbeschichtet) • Profilabschlüsse: eingefärbtes Polyamid • Füße: eingefärbtes Polyamid, glasfaserverstärkt 10.9 Anzeige und Bedienoberfläche 10.9.1 Anzeigeelemente Typ: Wide-screen TFT Farbgrafikdisplay Größe (Bildschirmdiagonale): 178 mm (7") Auflösung: Wide VGA 384.000 Bildpunkte (800 x 480 Pixel) Hintergrundbeleuchtung: 50.000 h Halbwertszeit (= halbe Helligkeit) Anzahl der Farben:...
  • Seite 147 Memograph M Technische Daten Abb. 89: Wasserfalldarstellung Abb. 90: Wasserfall in Bereichen Abb. 91: Kreisblattdarstellung Abb. 92: Bargraf Abb. 93: Digitalanzeige Abb. 94: Instrumentendarstellung...
  • Seite 148: Bedienelemente

    Technische Daten Memograph M Abb. 95: Ereignislogbuch / Audit Trail Abb. 96: Prozessbild 10.9.2 Bedienelemente Tastatur am Gerät: Wahlweise Bedienung und Parametrierung über Navigator (Drück-/Drehrad) und 4 Soft- keys an der Frontseite im Dialog mit dem Bildschirm, oder mittels mitgelieferter PC-Soft- ware.
  • Seite 149 Memograph M Technische Daten • Eine gelbe LED neben den SD-Steckplatz zeigt den Datenzugriff an. Während diese LED leuchtet, darf die SD-Karte nicht entnommen werden. Es droht Datenverlust! Typische Aufzeichnungslänge: Voraussetzungen für folgende Tabellen: • keine Grenzwertverletzung/Ereignisspeicherung • Digitaleingang nicht genutzt •...
  • Seite 150: 10.10 Zertifikate Und Zulassungen

    Technische Daten Memograph M 1 Pixel = 1 Messzeitpunkt Bei 100 ms Speicherung -> 1 s = 10 Pixel 10.9.4 Echtzeituhr (RTC) • Einstellbare Sommer- / Normalzeitautomatik • Gangreserve: 6 Jahre; Pufferung über Lithiumbatterie (nach 10 Jahren muss die Batterie gewechselt werden) •...
  • Seite 151: 10.11 Zubehör

    Memograph M Technische Daten 10.11 Zubehör Erhältliches Zubehör siehe Kap. 8 10.12 Ergänzende Dokumentationen • Broschüre Systemkomponenten und Data Managers (FA00016K09de) • Technische Information (TI00133R09de) • Betriebsanleitung (BA00247R09de) • Kurzanleitung (KA248R09) • Zusatz-Betriebsanleitung "PROFIBUS DP" (BA256R09) • Zusatz-Betriebsanleitung "Modbus RTU / TCP Slave" (BA00260R09) •...
  • Seite 152: Index

    Memograph M Index Numerics Bezeichnung ´H´......61, 66 Bezeichnung ´L´ ......62, 66 1 Impuls =.
  • Seite 153 Memograph M Ethernet Schnittstelle ......141 Hysterese Typ ........76 Ethernet-Anschluss.
  • Seite 154 Memograph M Menge aus Zeit ........60 Separator für CSV .
  • Seite 155 Memograph M UL gelistet für Kanada und USA ....150 Umgebungstemperatur......143 Umrechnungsfaktor .
  • Seite 156 www.addresses.endress.com...
