Memograph S
Setup -> Signaleinstellungen -> Analogeingänge -> Analogeingang x -> Grenzwert x
Typ
Grenzwert, analog
Signaländerung dy
Zeitspanne dt
Grenzwert, integriert
Hysterese Typ
Hysterese Wert
Verzögerungszeit
Schaltet Ausgang
Endress+Hauser

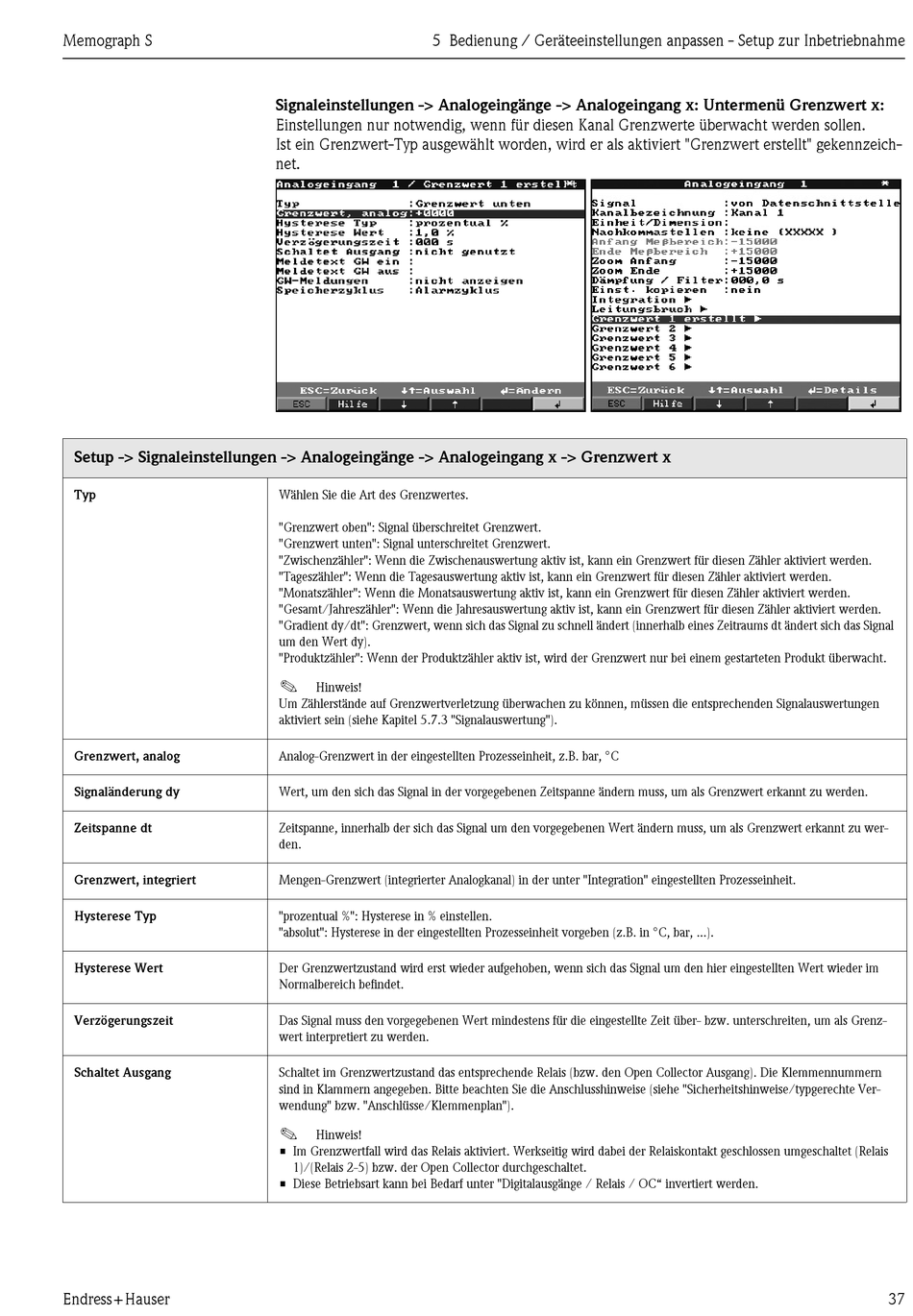

5 Bedienung / Geräteeinstellungen anpassen - Setup zur Inbetriebnahme
Signaleinstellungen -> Analogeingänge -> Analogeingang x: Untermenü Grenzwert x:
Einstellungen nur notwendig, wenn für diesen Kanal Grenzwerte überwacht werden sollen.
Ist ein Grenzwert-Typ ausgewählt worden, wird er als aktiviert "Grenzwert erstellt" gekennzeich-
net.
Wählen Sie die Art des Grenzwertes.
"Grenzwert oben": Signal überschreitet Grenzwert.
"Grenzwert unten": Signal unterschreitet Grenzwert.
"Zwischenzähler": Wenn die Zwischenauswertung aktiv ist, kann ein Grenzwert für diesen Zähler aktiviert werden.
"Tageszähler": Wenn die Tagesauswertung aktiv ist, kann ein Grenzwert für diesen Zähler aktiviert werden.
"Monatszähler": Wenn die Monatsauswertung aktiv ist, kann ein Grenzwert für diesen Zähler aktiviert werden.
"Gesamt/Jahreszähler": Wenn die Jahresauswertung aktiv ist, kann ein Grenzwert für diesen Zähler aktiviert werden.
"Gradient dy/dt": Grenzwert, wenn sich das Signal zu schnell ändert (innerhalb eines Zeitraums dt ändert sich das Signal
um den Wert dy).
"Produktzähler": Wenn der Produktzähler aktiv ist, wird der Grenzwert nur bei einem gestarteten Produkt überwacht.
!
Hinweis!
Um Zählerstände auf Grenzwertverletzung überwachen zu können, müssen die entsprechenden Signalauswertungen
aktiviert sein (siehe Kapitel 5.7.3 "Signalauswertung").
Analog-Grenzwert in der eingestellten Prozesseinheit, z.B. bar, °C
Wert, um den sich das Signal in der vorgegebenen Zeitspanne ändern muss, um als Grenzwert erkannt zu werden.
Zeitspanne, innerhalb der sich das Signal um den vorgegebenen Wert ändern muss, um als Grenzwert erkannt zu wer-
den.
Mengen-Grenzwert (integrierter Analogkanal) in der unter "Integration" eingestellten Prozesseinheit.
"prozentual %": Hysterese in % einstellen.
"absolut": Hysterese in der eingestellten Prozesseinheit vorgeben (z.B. in °C, bar, ...).
Der Grenzwertzustand wird erst wieder aufgehoben, wenn sich das Signal um den hier eingestellten Wert wieder im
Normalbereich befindet.
Das Signal muss den vorgegebenen Wert mindestens für die eingestellte Zeit über- bzw. unterschreiten, um als Grenz-
wert interpretiert zu werden.
Schaltet im Grenzwertzustand das entsprechende Relais (bzw. den Open Collector Ausgang). Die Klemmennummern
sind in Klammern angegeben. Bitte beachten Sie die Anschlusshinweise (siehe "Sicherheitshinweise/typgerechte Ver-
wendung" bzw. "Anschlüsse/Klemmenplan").
!
Hinweis!
• Im Grenzwertfall wird das Relais aktiviert. Werkseitig wird dabei der Relaiskontakt geschlossen umgeschaltet (Relais
1)/(Relais 2-5) bzw. der Open Collector durchgeschaltet.
• Diese Betriebsart kann bei Bedarf unter "Digitalausgänge / Relais / OC" invertiert werden.
