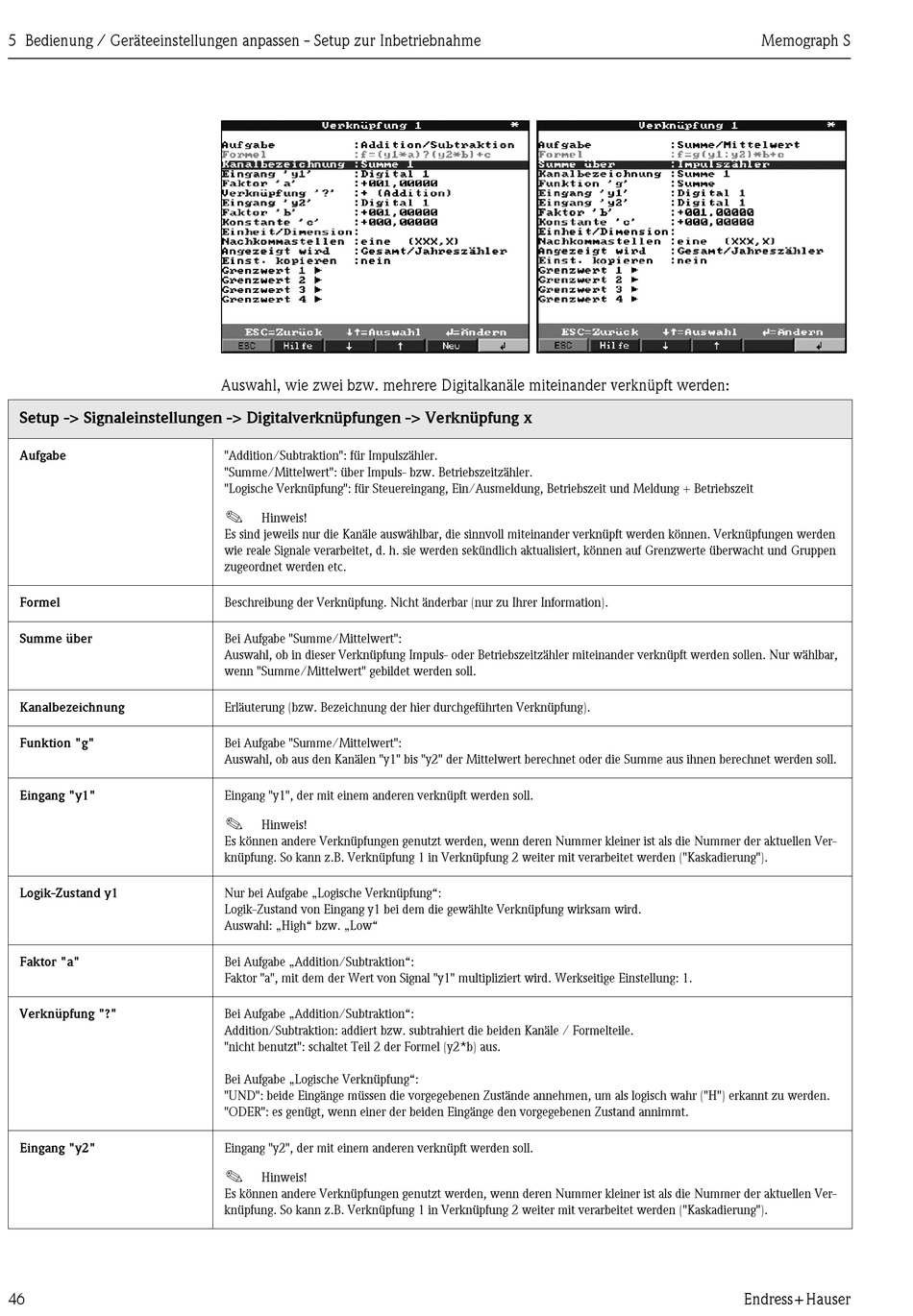

5 Bedienung / Geräteeinstellungen anpassen - Setup zur Inbetriebnahme
Setup -> Signaleinstellungen -> Digitalverknüpfungen -> Verknüpfung x
Aufgabe
Formel
Summe über
Kanalbezeichnung
Funktion "g"
Eingang "y1"
Logik-Zustand y1
Faktor "a"
Verknüpfung "?"
Eingang "y2"
46
Auswahl, wie zwei bzw. mehrere Digitalkanäle miteinander verknüpft werden:
"Addition/Subtraktion": für Impulszähler.
"Summe/Mittelwert": über Impuls- bzw. Betriebszeitzähler.
"Logische Verknüpfung": für Steuereingang, Ein/Ausmeldung, Betriebszeit und Meldung + Betriebszeit
!
Hinweis!
Es sind jeweils nur die Kanäle auswählbar, die sinnvoll miteinander verknüpft werden können. Verknüpfungen werden
wie reale Signale verarbeitet, d. h. sie werden sekündlich aktualisiert, können auf Grenzwerte überwacht und Gruppen
zugeordnet werden etc.
Beschreibung der Verknüpfung. Nicht änderbar (nur zu Ihrer Information).
Bei Aufgabe "Summe/Mittelwert":
Auswahl, ob in dieser Verknüpfung Impuls- oder Betriebszeitzähler miteinander verknüpft werden sollen. Nur wählbar,
wenn "Summe/Mittelwert" gebildet werden soll.
Erläuterung (bzw. Bezeichnung der hier durchgeführten Verknüpfung).
Bei Aufgabe "Summe/Mittelwert":
Auswahl, ob aus den Kanälen "y1" bis "y2" der Mittelwert berechnet oder die Summe aus ihnen berechnet werden soll.
Eingang "y1", der mit einem anderen verknüpft werden soll.
!
Hinweis!
Es können andere Verknüpfungen genutzt werden, wenn deren Nummer kleiner ist als die Nummer der aktuellen Ver-
knüpfung. So kann z.B. Verknüpfung 1 in Verknüpfung 2 weiter mit verarbeitet werden ("Kaskadierung").
Nur bei Aufgabe „Logische Verknüpfung":
Logik-Zustand von Eingang y1 bei dem die gewählte Verknüpfung wirksam wird.
Auswahl: „High" bzw. „Low"
Bei Aufgabe „Addition/Subtraktion":
Faktor "a", mit dem der Wert von Signal "y1" multipliziert wird. Werkseitige Einstellung: 1.
Bei Aufgabe „Addition/Subtraktion":
Addition/Subtraktion: addiert bzw. subtrahiert die beiden Kanäle / Formelteile.
"nicht benutzt": schaltet Teil 2 der Formel (y2*b) aus.
Bei Aufgabe „Logische Verknüpfung":
"UND": beide Eingänge müssen die vorgegebenen Zustände annehmen, um als logisch wahr ("H") erkannt zu werden.
"ODER": es genügt, wenn einer der beiden Eingänge den vorgegebenen Zustand annimmt.
Eingang "y2", der mit einem anderen verknüpft werden soll.
!
Hinweis!
Es können andere Verknüpfungen genutzt werden, wenn deren Nummer kleiner ist als die Nummer der aktuellen Ver-
knüpfung. So kann z.B. Verknüpfung 1 in Verknüpfung 2 weiter mit verarbeitet werden ("Kaskadierung").
Memograph S
Endress+Hauser
