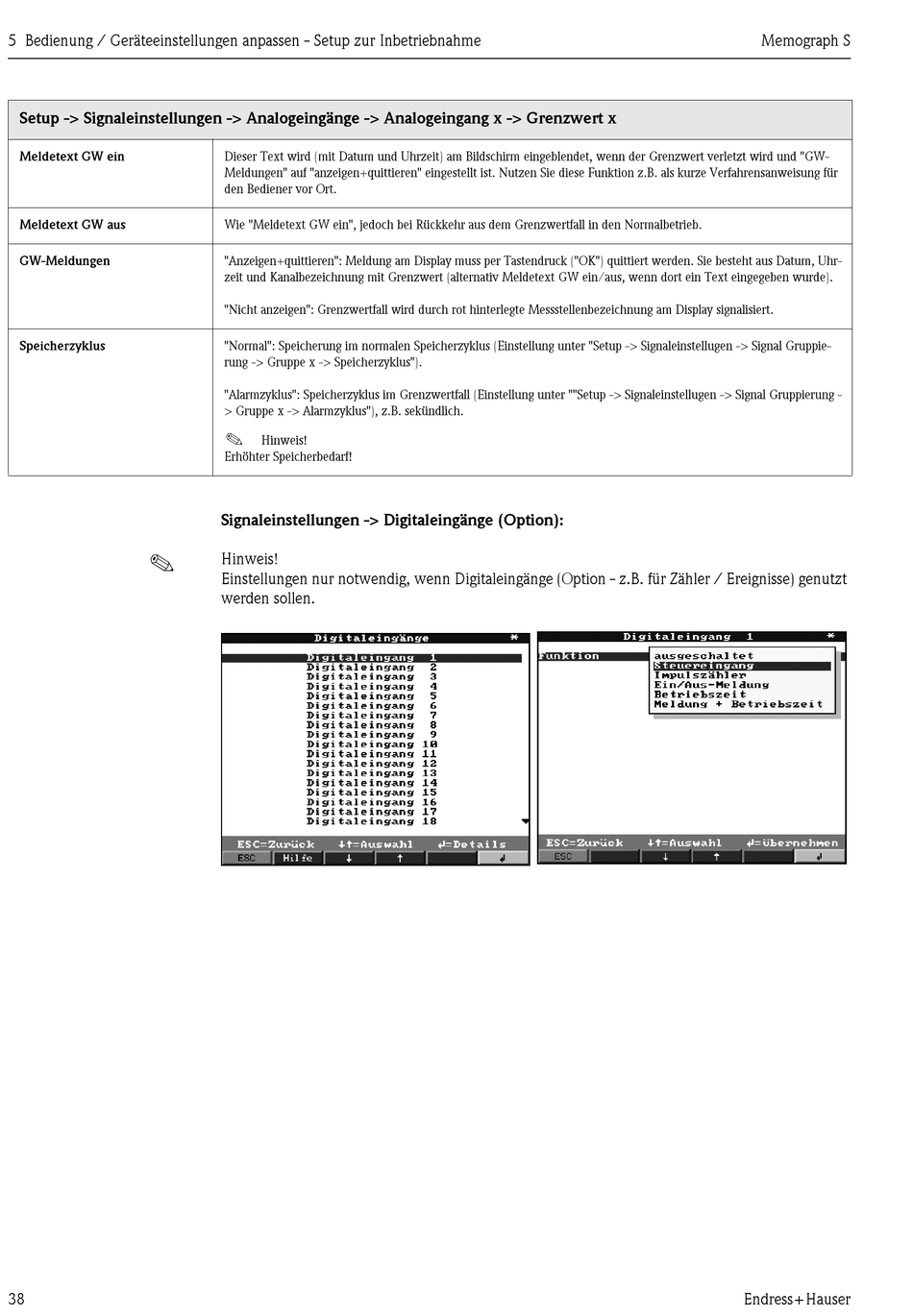

5 Bedienung / Geräteeinstellungen anpassen - Setup zur Inbetriebnahme
Setup -> Signaleinstellungen -> Analogeingänge -> Analogeingang x -> Grenzwert x
Meldetext GW ein
Meldetext GW aus
GW-Meldungen
Speicherzyklus
!
38
Dieser Text wird (mit Datum und Uhrzeit) am Bildschirm eingeblendet, wenn der Grenzwert verletzt wird und "GW-
Meldungen" auf "anzeigen+quittieren" eingestellt ist. Nutzen Sie diese Funktion z.B. als kurze Verfahrensanweisung für
den Bediener vor Ort.
Wie "Meldetext GW ein", jedoch bei Rückkehr aus dem Grenzwertfall in den Normalbetrieb.
"Anzeigen+quittieren": Meldung am Display muss per Tastendruck ("OK") quittiert werden. Sie besteht aus Datum, Uhr-
zeit und Kanalbezeichnung mit Grenzwert (alternativ Meldetext GW ein/aus, wenn dort ein Text eingegeben wurde).
"Nicht anzeigen": Grenzwertfall wird durch rot hinterlegte Messstellenbezeichnung am Display signalisiert.
"Normal": Speicherung im normalen Speicherzyklus (Einstellung unter "Setup -> Signaleinstellugen -> Signal Gruppie-
rung -> Gruppe x -> Speicherzyklus").
"Alarmzyklus": Speicherzyklus im Grenzwertfall (Einstellung unter ""Setup -> Signaleinstellugen -> Signal Gruppierung -
> Gruppe x -> Alarmzyklus"), z.B. sekündlich.
!
Hinweis!
Erhöhter Speicherbedarf!
Signaleinstellungen -> Digitaleingänge (Option):
Hinweis!
Einstellungen nur notwendig, wenn Digitaleingänge (Option - z.B. für Zähler / Ereignisse) genutzt
werden sollen.
Memograph S
Endress+Hauser
