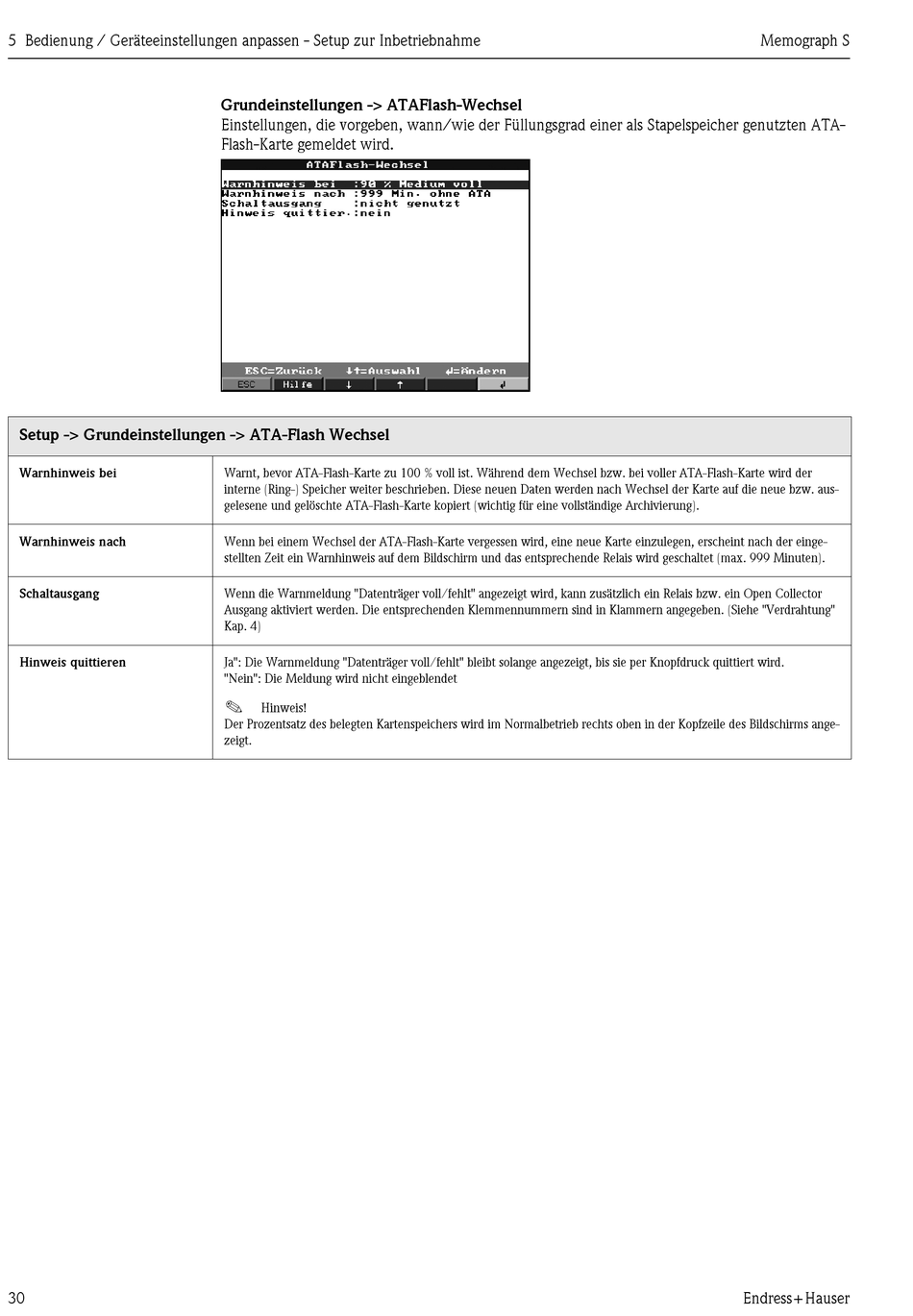

5 Bedienung / Geräteeinstellungen anpassen - Setup zur Inbetriebnahme
Setup -> Grundeinstellungen -> ATA-Flash Wechsel
Warnhinweis bei
Warnhinweis nach
Schaltausgang
Hinweis quittieren
30
Grundeinstellungen -> ATAFlash-Wechsel
Einstellungen, die vorgeben, wann/wie der Füllungsgrad einer als Stapelspeicher genutzten ATA-
Flash-Karte gemeldet wird.
Warnt, bevor ATA-Flash-Karte zu 100 % voll ist. Während dem Wechsel bzw. bei voller ATA-Flash-Karte wird der
interne (Ring-) Speicher weiter beschrieben. Diese neuen Daten werden nach Wechsel der Karte auf die neue bzw. aus-
gelesene und gelöschte ATA-Flash-Karte kopiert (wichtig für eine vollständige Archivierung).
Wenn bei einem Wechsel der ATA-Flash-Karte vergessen wird, eine neue Karte einzulegen, erscheint nach der einge-
stellten Zeit ein Warnhinweis auf dem Bildschirm und das entsprechende Relais wird geschaltet (max. 999 Minuten).
Wenn die Warnmeldung "Datenträger voll/fehlt" angezeigt wird, kann zusätzlich ein Relais bzw. ein Open Collector
Ausgang aktiviert werden. Die entsprechenden Klemmennummern sind in Klammern angegeben. (Siehe "Verdrahtung"
Kap. 4)
Ja": Die Warnmeldung "Datenträger voll/fehlt" bleibt solange angezeigt, bis sie per Knopfdruck quittiert wird.
"Nein": Die Meldung wird nicht eingeblendet
!
Hinweis!
Der Prozentsatz des belegten Kartenspeichers wird im Normalbetrieb rechts oben in der Kopfzeile des Bildschirms ange-
zeigt.
Memograph S
Endress+Hauser
