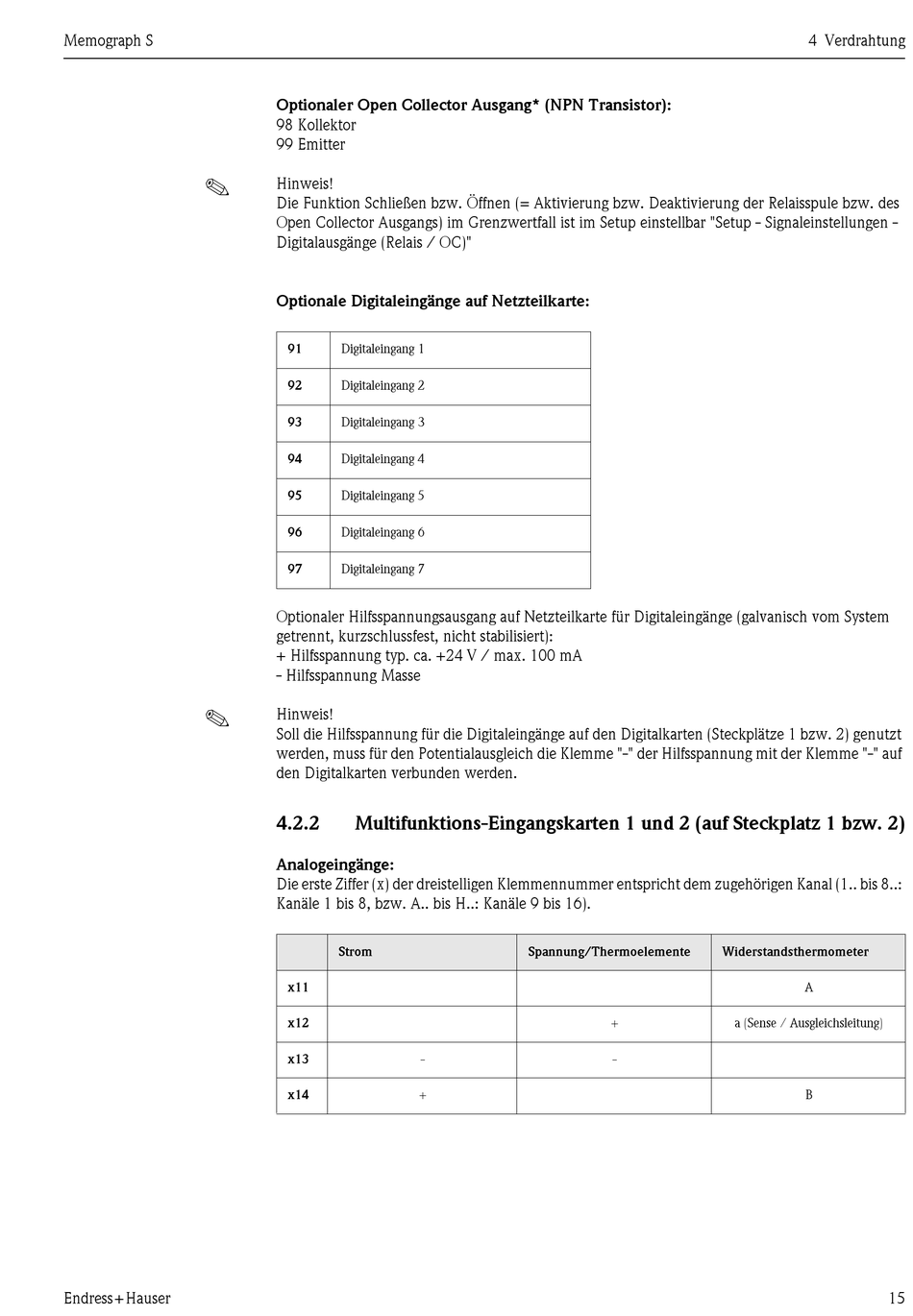

Memograph S
!
!
Endress+Hauser
Optionaler Open Collector Ausgang* (NPN Transistor):
98 Kollektor
99 Emitter
Hinweis!
Die Funktion Schließen bzw. Öffnen (= Aktivierung bzw. Deaktivierung der Relaisspule bzw. des
Open Collector Ausgangs) im Grenzwertfall ist im Setup einstellbar "Setup - Signaleinstellungen -
Digitalausgänge (Relais / OC)"
Optionale Digitaleingänge auf Netzteilkarte:
91
Digitaleingang 1
92
Digitaleingang 2
93
Digitaleingang 3
94
Digitaleingang 4
95
Digitaleingang 5
96
Digitaleingang 6
97
Digitaleingang 7
Optionaler Hilfsspannungsausgang auf Netzteilkarte für Digitaleingänge (galvanisch vom System
getrennt, kurzschlussfest, nicht stabilisiert):
+ Hilfsspannung typ. ca. +24 V / max. 100 mA
- Hilfsspannung Masse
Hinweis!
Soll die Hilfsspannung für die Digitaleingänge auf den Digitalkarten (Steckplätze 1 bzw. 2) genutzt
werden, muss für den Potentialausgleich die Klemme "-" der Hilfsspannung mit der Klemme "-" auf
den Digitalkarten verbunden werden.
4.2.2
Multifunktions-Eingangskarten 1 und 2 (auf Steckplatz 1 bzw. 2)
Analogeingänge:
Die erste Ziffer (x) der dreistelligen Klemmennummer entspricht dem zugehörigen Kanal (1.. bis 8..:
Kanäle 1 bis 8, bzw. A.. bis H..: Kanäle 9 bis 16).
Strom
x11
x12
x13
-
x14
+
Spannung/Thermoelemente
+
-
4 Verdrahtung
Widerstandsthermometer
A
a (Sense / Ausgleichsleitung)
B
15
