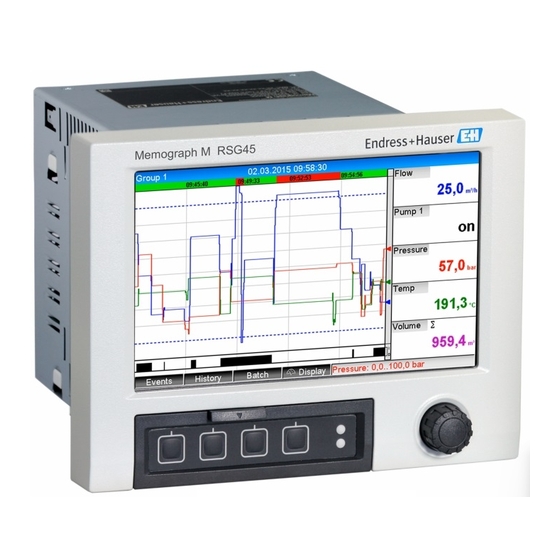

Endress+Hauser Memograph M RSG45 Zusatzanleitung
Vorschau ausblenden
Andere Handbücher für Memograph M RSG45:
- Betriebsanleitung (284 Seiten) ,
- Kurzanleitung (44 Seiten) ,
- Zusatzanleitung (24 Seiten)
Verwandte Anleitungen für Endress+Hauser Memograph M RSG45
Inhaltszusammenfassung für Endress+Hauser Memograph M RSG45
- Seite 1 Products Solutions Services BA01411R/09/de/01.15 71302213 Firmware Version ENU000A, V02.00.xx Zusatzanleitung Memograph M, RSG45 Advanced Data Manager Option Chargensoftware Zusatzfunktionen zur Chargenverwaltung...
- Seite 2 Advanced Data Manager...
-
Seite 3: Inhaltsverzeichnis
Advanced Data Manager Inhaltsverzeichnis Allgemeine Beschreibung der Funktionalität..... . 4 Geräteeinstellung, Setup der Applikation ........5 Allgemeiner Leitfaden zur Programmierung . -
Seite 4: Allgemeine Beschreibung Der
Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App Definition der Chargenfunktion: Unter einer Charge versteht man in der Produktion die Gesamtheit sämtlicher Einheiten eines Produktes, die unter gleichen Bedingungen erzeugt, hergestellt oder verpackt wurden. -
Seite 5: Geräteeinstellung, Setup Der Applikation
Advanced Data Manager Geräteeinstellung, Setup der Applikation Geräteeinstellung, Setup der Applikation Allgemeiner Leitfaden zur Programmierung Installieren und parametrieren Sie das Gerät zunächst wie in der Betriebsanleitung BA01338R beschrieben. Beachten Sie sämtliche Sicherheitshinweise! Nehmen Sie die zusätzlich notwendigen Einstellungen zum Chargenbetrieb vor (siehe folgende Kapitel). - Seite 6 Geräteeinstellung, Setup der Applikation Advanced Data Manager Menüpositionen Einstellbare Parameter Direct "Applikation - Access Code (Werkseinstellungen fett markiert) Chargenbetrieb" Port Über diesen Kommunikationsport wird eine Verbindung zu dem Auslese-PC hergestellt. 490004/000 Hinweis: Falls Ihr Netzwerk über eine Firewall geschützt ist, muss dieser Port unter Umständen frei- gegeben werden.
- Seite 7 Advanced Data Manager Geräteeinstellung, Setup der Applikation Menüpositionen Einstellbare Parameter Direct "Applikation - Access Code (Werkseinstellungen fett markiert) Chargenbetrieb" Untermenü "Aus- Einstellungen für den Chargenausdruck (nur relevant, wenn ein Drucker am Gerät angeschlossen ist). druck" Hinweis: Nur Kanäle, die einer aktiven Charge zugeordnet sind, werden ausgedruckt, d.h. wenn im Setup unter "Applikation ->...
- Seite 8 Geräteeinstellung, Setup der Applikation Advanced Data Manager Menüpositionen Einstellbare Parameter Direct "Applikation - Access Code (Werkseinstellungen fett markiert) Chargenbetrieb" Beschreibung Geben Sie hier eine eindeutige Beschreibung für die Charge ein. 490014/000 (Sinnvoll, wenn mehrere Chargen parallel am Gerät betrieben wer- 490014/001 den.) Wenn keine Eingabe erfolgt, generiert das Gerät automatisch 490014/002...
-
Seite 9: Experte - Eingänge - Digitaleingänge
Advanced Data Manager Geräteeinstellung, Setup der Applikation Experte - Eingänge - Digitaleingänge Einstellungen der Digitaleingänge für den Chargenbetrieb. HINWEIS Hier sind nur die für den Chargenbetrieb relevanten Einstellungen beschrieben. Alle anderen Funktionen der Digitaleingänge siehe Betriebsanleitung. Abb. 5: Experte - Eingänge - Digitaleingänge - Digitaleingang x Menüpositionen Einstellbare Parameter Direct... -
Seite 10: Experte - Applikation - Signal Gruppierung
Geräteeinstellung, Setup der Applikation Advanced Data Manager Experte - Applikation - Signal Gruppierung Einstellungen der Signal Gruppierungen für den Chargenbetrieb. HINWEIS Hier sind nur die für den Chargenbetrieb relevanten Einstellungen beschrieben. Alle anderen Funktionen der Signalauswertung siehe Betriebsanleitung. Abb. 6: Experte - Applikation - Signal Gruppierung - Gruppe x Menüpositionen Einstellbare Parameter... -
Seite 11: Handhabung Im Betrieb
Advanced Data Manager Geräteeinstellung, Setup der Applikation Handhabung im Betrieb 2.5.1 Das Menü "Charge" Im laufenden Betrieb wird in der Messwertdarstellung rechts oben für jede Charge ein eige- nes Symbol angezeigt. Ein grünes Symbol bedeutet, die Charge ist gestartet. Ein rotes Sym- bol bedeutet, die Charge ist gestoppt. -
Seite 12: Starten/Beenden Von Chargen
Geräteeinstellung, Setup der Applikation Advanced Data Manager Menüpositionen "Charge Beschreibung - Charge x" Chargennummer Eingabe einer Chargennummer. Texteingabe: max. 30-stellig. Kann optional auch vom Gerät generiert werden. Die automatische Chargennummer ist max. 9-stellig, nume- risch, ohne Vorzeichen. Hinweis: Funktion abhängig von den Einstellungen unter "Experte -> Applikation -> Chargenbetrieb -> Char- gennummer". -
Seite 13: Darstellung Und Ausdruck Der Chargen In Der Field Data Manager (Fdm) Pc-Software
Advanced Data Manager Geräteeinstellung, Setup der Applikation 2.5.3 Darstellung und Ausdruck der Chargen in der Field Data Ma- nager (FDM) PC-Software HINWEIS Um diese Funktionen durchzuführen, muss zunächst die mitgelieferte PC-Software installiert werden. Siehe hierzu die Anleitungen und Hinweise auf der mitgelieferten CD-ROM der PC-Software. -
Seite 14: Eingabe Über Barcodelesegerät
Geräteeinstellung, Setup der Applikation Advanced Data Manager HINWEIS Details zu den Funktionen finden Sie in der integrierten Online-Hilfe bzw. in den Anlei- tungen auf der mitgelieferten CD-ROM der PC-Software. 2.5.5 Eingabe über Barcodelesegerät Die Chargeninformationen können auf 2 Arten per Barcodeleser eingegeben werden: Über das Menü... -
Seite 15: Fehlermeldungen Und Störungsbehebung
Advanced Data Manager Fehlermeldungen und Störungsbehebung der Befehlssequenz die zugehörigen Daten eingelesen werden, wird der Vorgang ohne Meldung abgebrochen. ‣ Es ist möglich, mehrfach eine Befehlssequenz hintereinander einzulesen. Es gilt immer die zuletzt eingelesene Befehlssequenz. Fehlermeldungen und Störungsbehebung Ihr Gerät informiert Sie bei Störung oder Fehleingabe durch Klartext am Bildschirm. Die Dar- stellung des Fehlercodes erfolgt im Anzeigemodus (Messwertdarstellung) am Bildschirm oben rechts. - Seite 16 Appendix Advanced Data Manager Appendix Batch 1 + 2 command sequences (Code 128): $ $ $ _ BAT CH_ 2 _ ST ART $ $ $ _ BAT CH_ 1 _ ST ART $ $ $ _ B A T C H _ 2 _ S T OP $ $ $ _ B A T C H _ 1 _ S T OP $ $ $ _ BAT CH_ 2 _ I D $ $ $ _ BAT CH_ 1 _ I D...
- Seite 17 Advanced Data Manager Appendix Batch 3 + 4 command sequences (Code 128): $ $ $ _ BAT CH_ 4 _ ST ART $ $ $ _ BAT CH_ 3 _ ST ART $ $ $ _ B A T C H _ 4 _ S T OP $ $ $ _ B A T C H _ 3 _ S T OP $ $ $ _ BAT CH_ 4 _ I D $ $ $ _ BAT CH_ 3 _ I D...
-
Seite 18: Appendix
Appendix... - Seite 19 Appendix...
