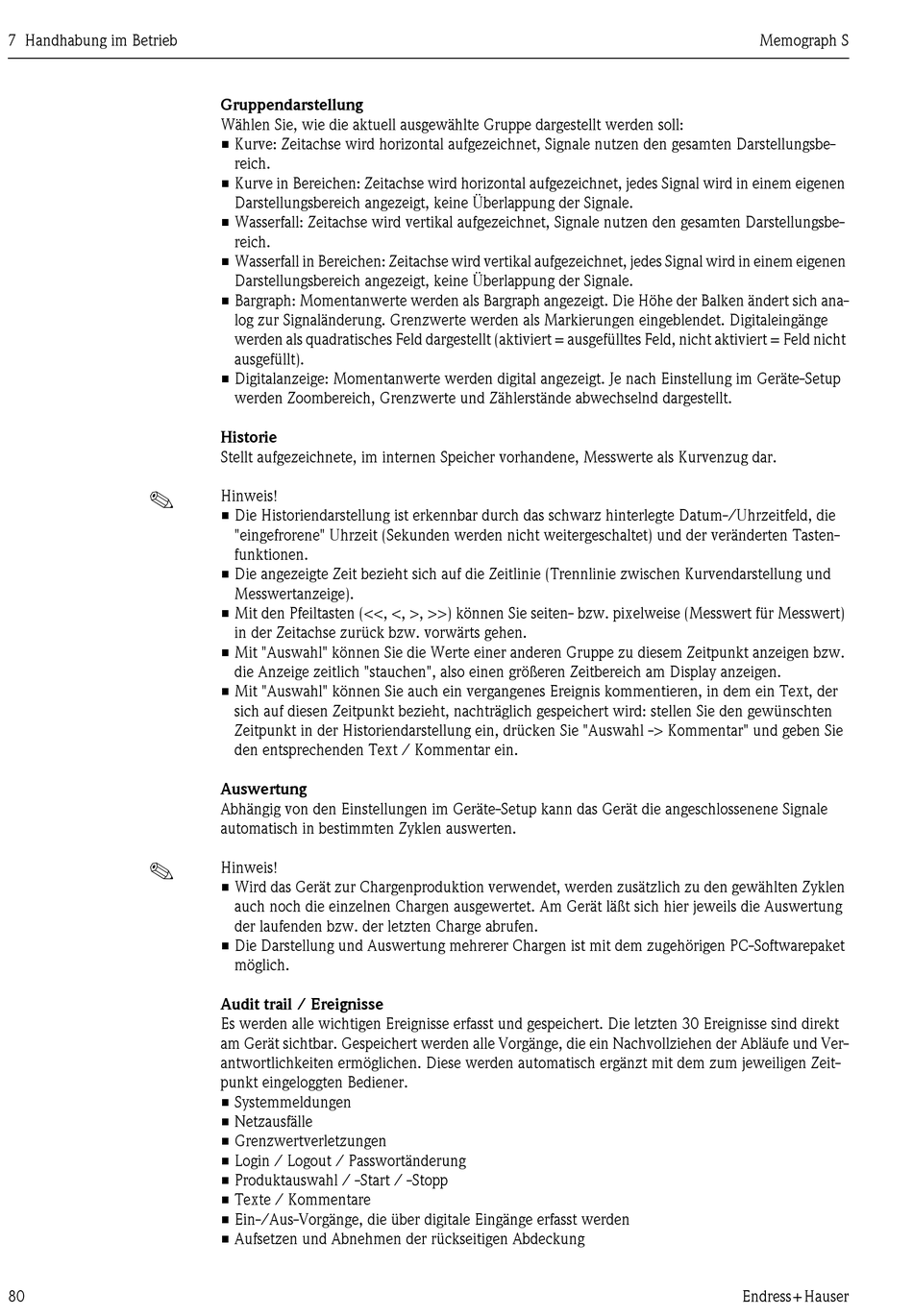

7 Handhabung im Betrieb
!
!
80
Gruppendarstellung
Wählen Sie, wie die aktuell ausgewählte Gruppe dargestellt werden soll:
• Kurve: Zeitachse wird horizontal aufgezeichnet, Signale nutzen den gesamten Darstellungsbe-
reich.
• Kurve in Bereichen: Zeitachse wird horizontal aufgezeichnet, jedes Signal wird in einem eigenen
Darstellungsbereich angezeigt, keine Überlappung der Signale.
• Wasserfall: Zeitachse wird vertikal aufgezeichnet, Signale nutzen den gesamten Darstellungsbe-
reich.
• Wasserfall in Bereichen: Zeitachse wird vertikal aufgezeichnet, jedes Signal wird in einem eigenen
Darstellungsbereich angezeigt, keine Überlappung der Signale.
• Bargraph: Momentanwerte werden als Bargraph angezeigt. Die Höhe der Balken ändert sich ana-
log zur Signaländerung. Grenzwerte werden als Markierungen eingeblendet. Digitaleingänge
werden als quadratisches Feld dargestellt (aktiviert = ausgefülltes Feld, nicht aktiviert = Feld nicht
ausgefüllt).
• Digitalanzeige: Momentanwerte werden digital angezeigt. Je nach Einstellung im Geräte-Setup
werden Zoombereich, Grenzwerte und Zählerstände abwechselnd dargestellt.
Historie
Stellt aufgezeichnete, im internen Speicher vorhandene, Messwerte als Kurvenzug dar.
Hinweis!
• Die Historiendarstellung ist erkennbar durch das schwarz hinterlegte Datum-/Uhrzeitfeld, die
"eingefrorene" Uhrzeit (Sekunden werden nicht weitergeschaltet) und der veränderten Tasten-
funktionen.
• Die angezeigte Zeit bezieht sich auf die Zeitlinie (Trennlinie zwischen Kurvendarstellung und
Messwertanzeige).
• Mit den Pfeiltasten (<<, <, >, >>) können Sie seiten- bzw. pixelweise (Messwert für Messwert)
in der Zeitachse zurück bzw. vorwärts gehen.
• Mit "Auswahl" können Sie die Werte einer anderen Gruppe zu diesem Zeitpunkt anzeigen bzw.
die Anzeige zeitlich "stauchen", also einen größeren Zeitbereich am Display anzeigen.
• Mit "Auswahl" können Sie auch ein vergangenes Ereignis kommentieren, in dem ein Text, der
sich auf diesen Zeitpunkt bezieht, nachträglich gespeichert wird: stellen Sie den gewünschten
Zeitpunkt in der Historiendarstellung ein, drücken Sie "Auswahl -> Kommentar" und geben Sie
den entsprechenden Text / Kommentar ein.
Auswertung
Abhängig von den Einstellungen im Geräte-Setup kann das Gerät die angeschlossenene Signale
automatisch in bestimmten Zyklen auswerten.
Hinweis!
• Wird das Gerät zur Chargenproduktion verwendet, werden zusätzlich zu den gewählten Zyklen
auch noch die einzelnen Chargen ausgewertet. Am Gerät läßt sich hier jeweils die Auswertung
der laufenden bzw. der letzten Charge abrufen.
• Die Darstellung und Auswertung mehrerer Chargen ist mit dem zugehörigen PC-Softwarepaket
möglich.
Audit trail / Ereignisse
Es werden alle wichtigen Ereignisse erfasst und gespeichert. Die letzten 30 Ereignisse sind direkt
am Gerät sichtbar. Gespeichert werden alle Vorgänge, die ein Nachvollziehen der Abläufe und Ver-
antwortlichkeiten ermöglichen. Diese werden automatisch ergänzt mit dem zum jeweiligen Zeit-
punkt eingeloggten Bediener.
• Systemmeldungen
• Netzausfälle
• Grenzwertverletzungen
• Login / Logout / Passwortänderung
• Produktauswahl / -Start / -Stopp
• Texte / Kommentare
• Ein-/Aus-Vorgänge, die über digitale Eingänge erfasst werden
• Aufsetzen und Abnehmen der rückseitigen Abdeckung
Memograph S
Endress+Hauser
