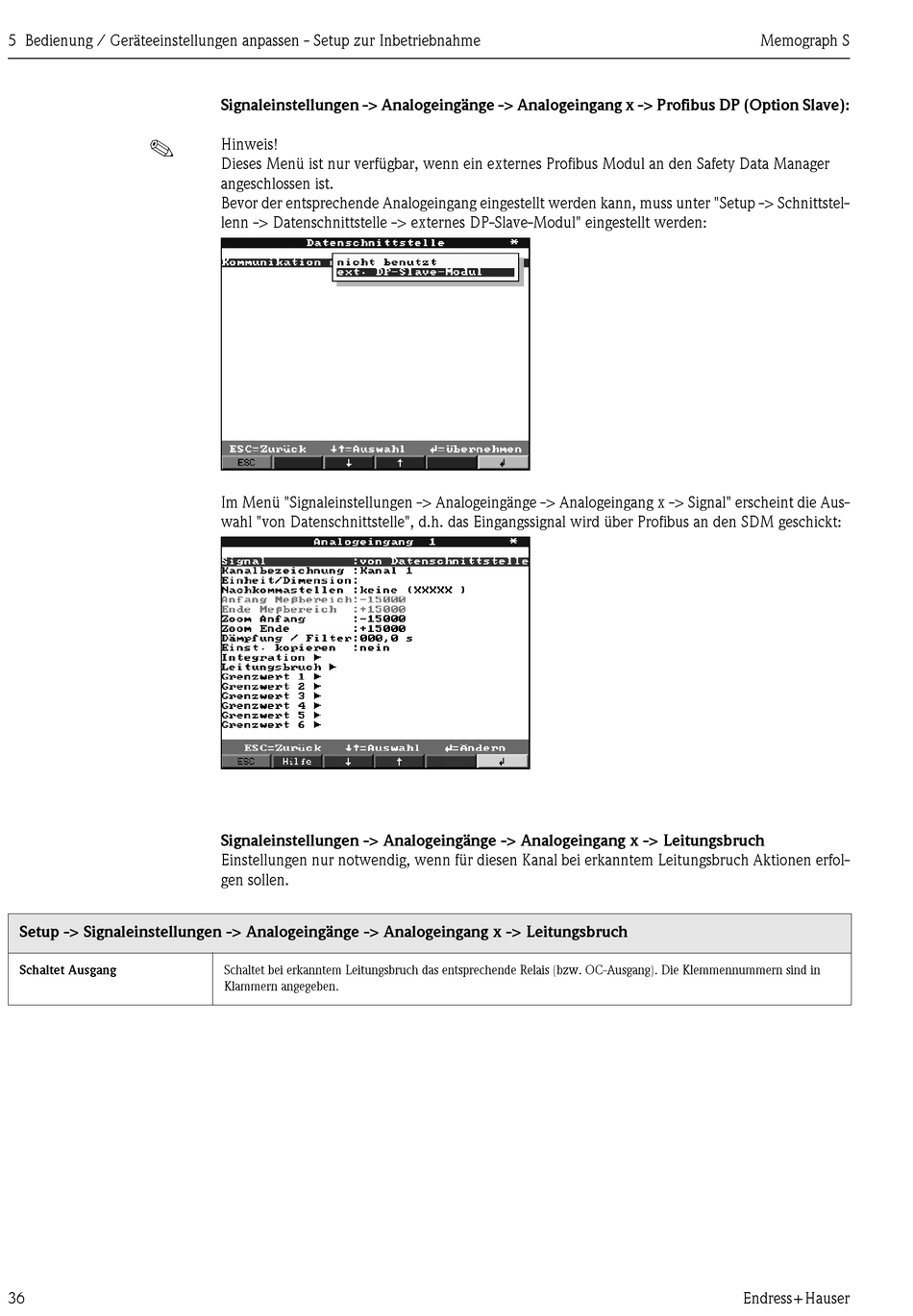

5 Bedienung / Geräteeinstellungen anpassen - Setup zur Inbetriebnahme
!
Setup -> Signaleinstellungen -> Analogeingänge -> Analogeingang x -> Leitungsbruch
Schaltet Ausgang
36
Signaleinstellungen -> Analogeingänge -> Analogeingang x -> Profibus DP (Option Slave):
Hinweis!
Dieses Menü ist nur verfügbar, wenn ein externes Profibus Modul an den Safety Data Manager
angeschlossen ist.
Bevor der entsprechende Analogeingang eingestellt werden kann, muss unter "Setup -> Schnittstel-
lenn -> Datenschnittstelle -> externes DP-Slave-Modul" eingestellt werden:
Im Menü "Signaleinstellungen -> Analogeingänge -> Analogeingang x -> Signal" erscheint die Aus-
wahl "von Datenschnittstelle", d.h. das Eingangssignal wird über Profibus an den SDM geschickt:
Signaleinstellungen -> Analogeingänge -> Analogeingang x -> Leitungsbruch
Einstellungen nur notwendig, wenn für diesen Kanal bei erkanntem Leitungsbruch Aktionen erfol-
gen sollen.
Schaltet bei erkanntem Leitungsbruch das entsprechende Relais (bzw. OC-Ausgang). Die Klemmennummern sind in
Klammern angegeben.
Memograph S
Endress+Hauser
