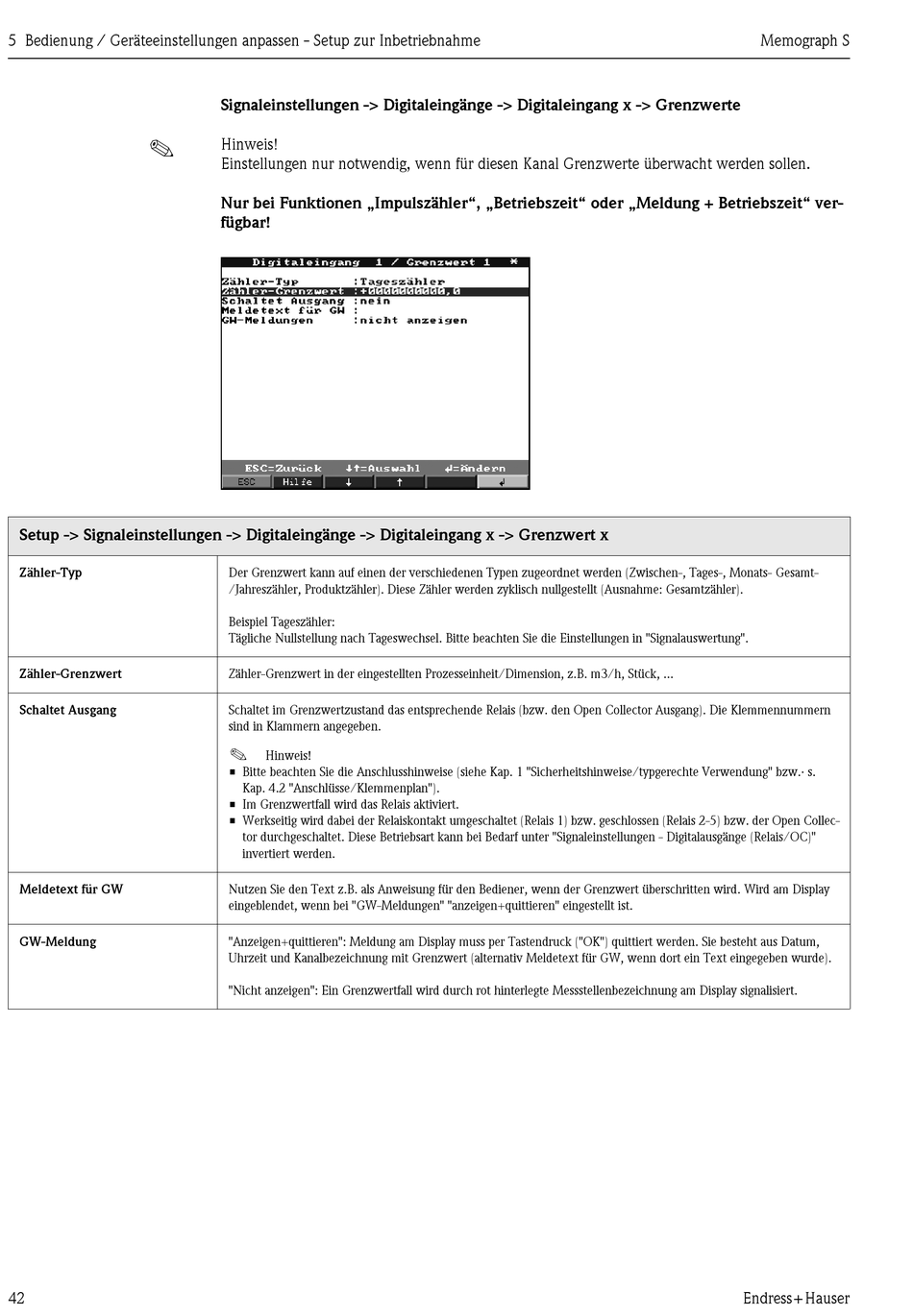

5 Bedienung / Geräteeinstellungen anpassen - Setup zur Inbetriebnahme
!
Setup -> Signaleinstellungen -> Digitaleingänge -> Digitaleingang x -> Grenzwert x
Zähler-Typ
Zähler-Grenzwert
Schaltet Ausgang
Meldetext für GW
GW-Meldung
42
Signaleinstellungen -> Digitaleingänge -> Digitaleingang x -> Grenzwerte
Hinweis!
Einstellungen nur notwendig, wenn für diesen Kanal Grenzwerte überwacht werden sollen.
Nur bei Funktionen „Impulszähler", „Betriebszeit" oder „Meldung + Betriebszeit" ver-
fügbar!
Der Grenzwert kann auf einen der verschiedenen Typen zugeordnet werden (Zwischen-, Tages-, Monats- Gesamt-
/Jahreszähler, Produktzähler). Diese Zähler werden zyklisch nullgestellt (Ausnahme: Gesamtzähler).
Beispiel Tageszähler:
Tägliche Nullstellung nach Tageswechsel. Bitte beachten Sie die Einstellungen in "Signalauswertung".
Zähler-Grenzwert in der eingestellten Prozesseinheit/Dimension, z.B. m3/h, Stück, ...
Schaltet im Grenzwertzustand das entsprechende Relais (bzw. den Open Collector Ausgang). Die Klemmennummern
sind in Klammern angegeben.
!
Hinweis!
• Bitte beachten Sie die Anschlusshinweise (siehe Kap. 1 "Sicherheitshinweise/typgerechte Verwendung" bzw.· s.
Kap. 4.2 "Anschlüsse/Klemmenplan").
• Im Grenzwertfall wird das Relais aktiviert.
• Werkseitig wird dabei der Relaiskontakt umgeschaltet (Relais 1) bzw. geschlossen (Relais 2-5) bzw. der Open Collec-
tor durchgeschaltet. Diese Betriebsart kann bei Bedarf unter "Signaleinstellungen - Digitalausgänge (Relais/OC)"
invertiert werden.
Nutzen Sie den Text z.B. als Anweisung für den Bediener, wenn der Grenzwert überschritten wird. Wird am Display
eingeblendet, wenn bei "GW-Meldungen" "anzeigen+quittieren" eingestellt ist.
"Anzeigen+quittieren": Meldung am Display muss per Tastendruck ("OK") quittiert werden. Sie besteht aus Datum,
Uhrzeit und Kanalbezeichnung mit Grenzwert (alternativ Meldetext für GW, wenn dort ein Text eingegeben wurde).
"Nicht anzeigen": Ein Grenzwertfall wird durch rot hinterlegte Messstellenbezeichnung am Display signalisiert.
Memograph S
Endress+Hauser
