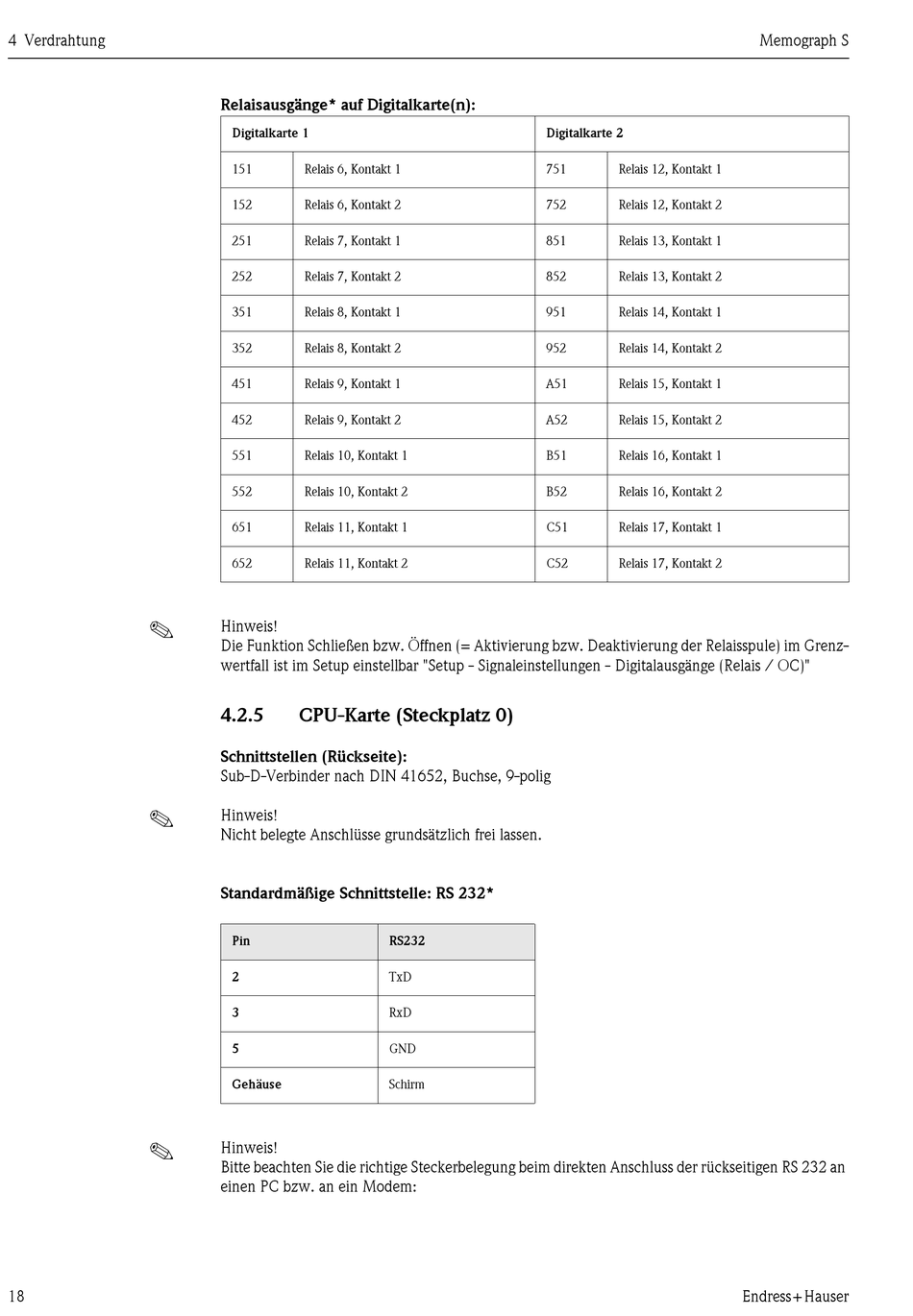

4 Verdrahtung
!
!
!
18
Relaisausgänge* auf Digitalkarte(n):
Digitalkarte 1
151
Relais 6, Kontakt 1
152
Relais 6, Kontakt 2
251
Relais 7, Kontakt 1
252
Relais 7, Kontakt 2
351
Relais 8, Kontakt 1
352
Relais 8, Kontakt 2
451
Relais 9, Kontakt 1
452
Relais 9, Kontakt 2
551
Relais 10, Kontakt 1
552
Relais 10, Kontakt 2
651
Relais 11, Kontakt 1
652
Relais 11, Kontakt 2
Hinweis!
Die Funktion Schließen bzw. Öffnen (= Aktivierung bzw. Deaktivierung der Relaisspule) im Grenz-
wertfall ist im Setup einstellbar "Setup - Signaleinstellungen - Digitalausgänge (Relais / OC)"
4.2.5
CPU-Karte (Steckplatz 0)
Schnittstellen (Rückseite):
Sub-D-Verbinder nach DIN 41652, Buchse, 9-polig
Hinweis!
Nicht belegte Anschlüsse grundsätzlich frei lassen.
Standardmäßige Schnittstelle: RS 232*
Pin
RS232
2
TxD
3
RxD
5
GND
Gehäuse
Schirm
Hinweis!
Bitte beachten Sie die richtige Steckerbelegung beim direkten Anschluss der rückseitigen RS 232 an
einen PC bzw. an ein Modem:
Digitalkarte 2
751
Relais 12, Kontakt 1
752
Relais 12, Kontakt 2
851
Relais 13, Kontakt 1
852
Relais 13, Kontakt 2
951
Relais 14, Kontakt 1
952
Relais 14, Kontakt 2
A51
Relais 15, Kontakt 1
A52
Relais 15, Kontakt 2
B51
Relais 16, Kontakt 1
B52
Relais 16, Kontakt 2
C51
Relais 17, Kontakt 1
C52
Relais 17, Kontakt 2
Memograph S
Endress+Hauser
