Proline Promag 51
"
!
Endress+Hauser

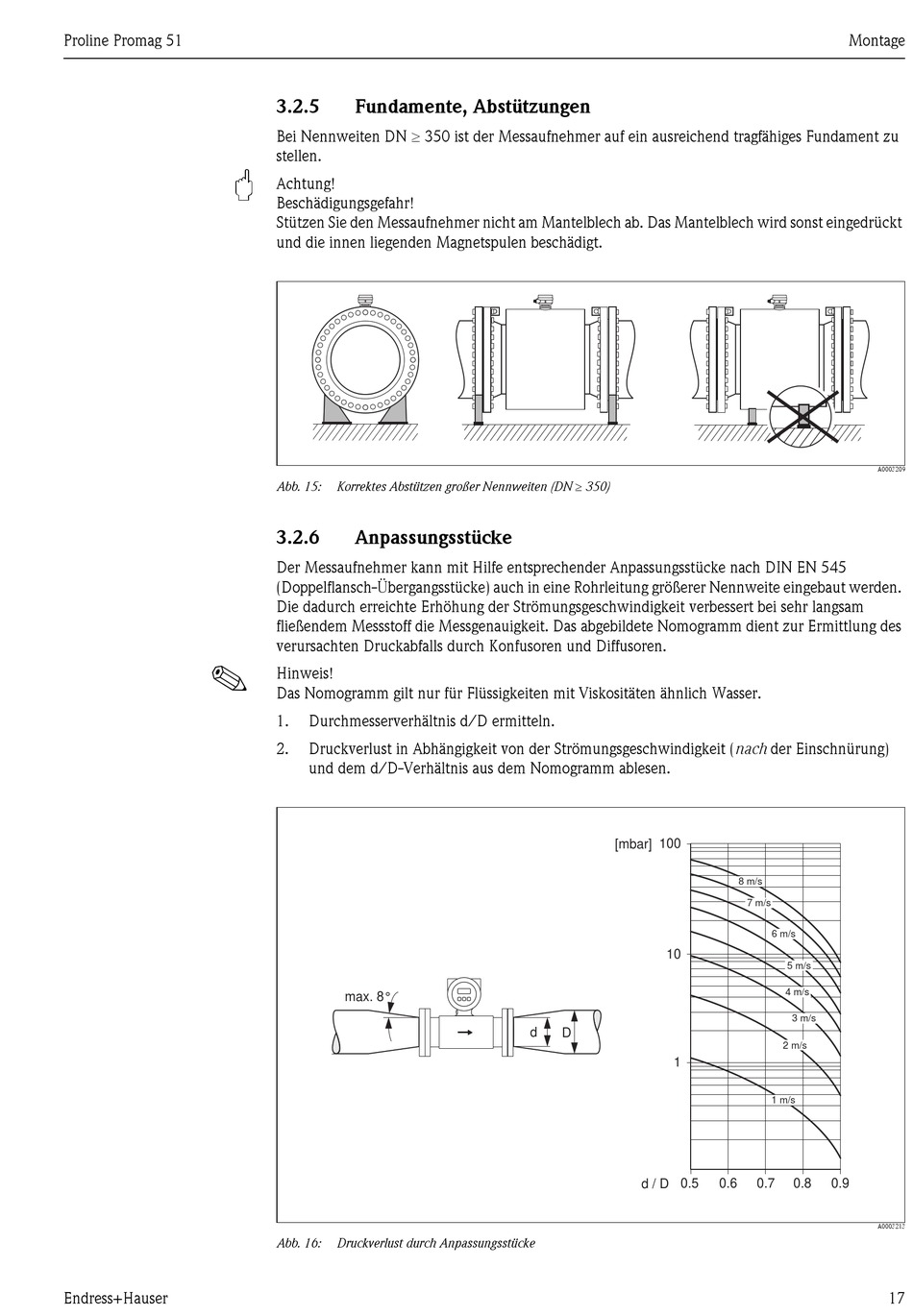

3.2.5
Fundamente, Abstützungen
Bei Nennweiten DN 350 ist der Messaufnehmer auf ein ausreichend tragfähiges Fundament zu
stellen.
Achtung!
Beschädigungsgefahr!
Stützen Sie den Messaufnehmer nicht am Mantelblech ab. Das Mantelblech wird sonst eingedrückt
und die innen liegenden Magnetspulen beschädigt.
Korrektes Abstützen großer Nennweiten (DN 350)
Abb. 15:
3.2.6
Anpassungsstücke
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545
(Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden.
Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam
fließendem Messstoff die Messgenauigkeit. Das abgebildete Nomogramm dient zur Ermittlung des
verursachten Druckabfalls durch Konfusoren und Diffusoren.
Hinweis!
Das Nomogramm gilt nur für Flüssigkeiten mit Viskositäten ähnlich Wasser.
1.
Durchmesserverhältnis d/D ermitteln.
2.
Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung)
und dem d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°
Abb. 16:
Druckverlust durch Anpassungsstücke
100
[mbar]
10
d
D
1
d / D
0.5
Montage
A0003209
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.6
0.7
0.8
0.9
A0003213
17
