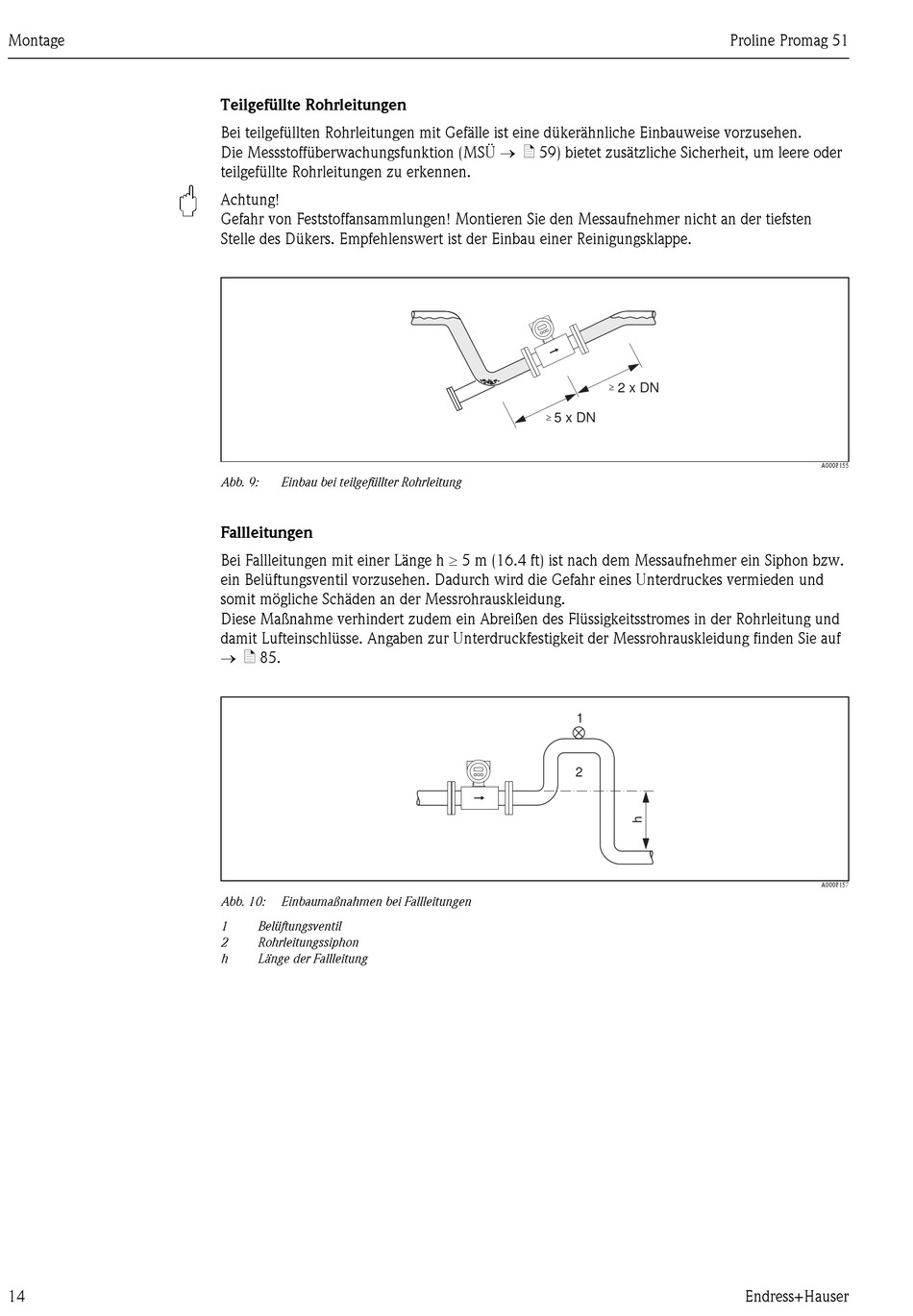

Montage
"
14
Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen.
Die Messstoffüberwachungsfunktion (MSÜ  ä 59) bietet zusätzliche Sicherheit, um leere oder
teilgefüllte Rohrleitungen zu erkennen.
Achtung!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten
Stelle des Dükers. Empfehlenswert ist der Einbau einer Reinigungsklappe.
Abb. 9: Einbau bei teilgefüllter Rohrleitung
Fallleitungen
Bei Fallleitungen mit einer Länge h  5 m (16.4 ft) ist nach dem Messaufnehmer ein Siphon bzw.
ein Belüftungsventil vorzusehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und
somit mögliche Schäden an der Messrohrauskleidung.
Diese Maßnahme verhindert zudem ein Abreißen des Flüssigkeitsstromes in der Rohrleitung und
damit Lufteinschlüsse. Angaben zur Unterdruckfestigkeit der Messrohrauskleidung finden Sie auf
 ä 85.
Abb. 10: Einbaumaßnahmen bei Fallleitungen
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
³
2 x DN
³
5 x DN
1
2
Proline Promag 51
A0008155
A0008157
