Proline Promag 51
"
Endress+Hauser

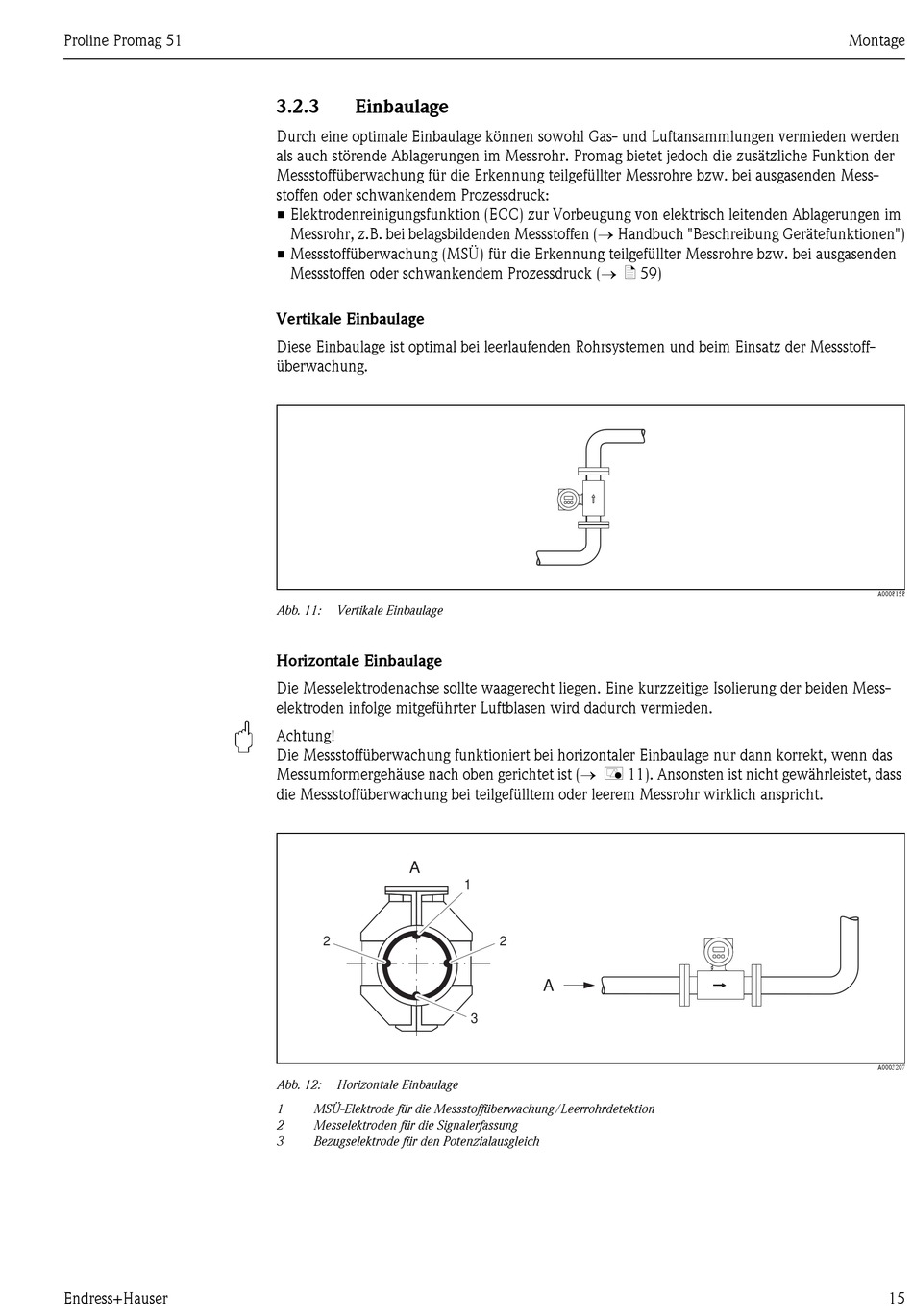

3.2.3
Einbaulage
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden
als auch störende Ablagerungen im Messrohr. Promag bietet jedoch die zusätzliche Funktion der
Messstoffüberwachung für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden Mess-
stoffen oder schwankendem Prozessdruck:
• Elektrodenreinigungsfunktion (ECC) zur Vorbeugung von elektrisch leitenden Ablagerungen im
Messrohr, z.B. bei belagsbildenden Messstoffen ( Handbuch "Beschreibung Gerätefunktionen")
• Messstoffüberwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden
Messstoffen oder schwankendem Prozessdruck ( ä 59)
Vertikale Einbaulage
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoff-
überwachung.
Abb. 11:
Vertikale Einbaulage
Horizontale Einbaulage
Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden Mess-
elektroden infolge mitgeführter Luftblasen wird dadurch vermieden.
Achtung!
Die Messstoffüberwachung funktioniert bei horizontaler Einbaulage nur dann korrekt, wenn das
Messumformergehäuse nach oben gerichtet ist ( å 11). Ansonsten ist nicht gewährleistet, dass
die Messstoffüberwachung bei teilgefülltem oder leerem Messrohr wirklich anspricht.
A
2
Abb. 12:
Horizontale Einbaulage
1
MSÜ-Elektrode für die Messstoffüberwachung/Leerrohrdetektion
2
Messelektroden für die Signalerfassung
3
Bezugselektrode für den Potenzialausgleich
1
2
A
3
Montage
A0008158
A0003207
15
