Montage
"
16

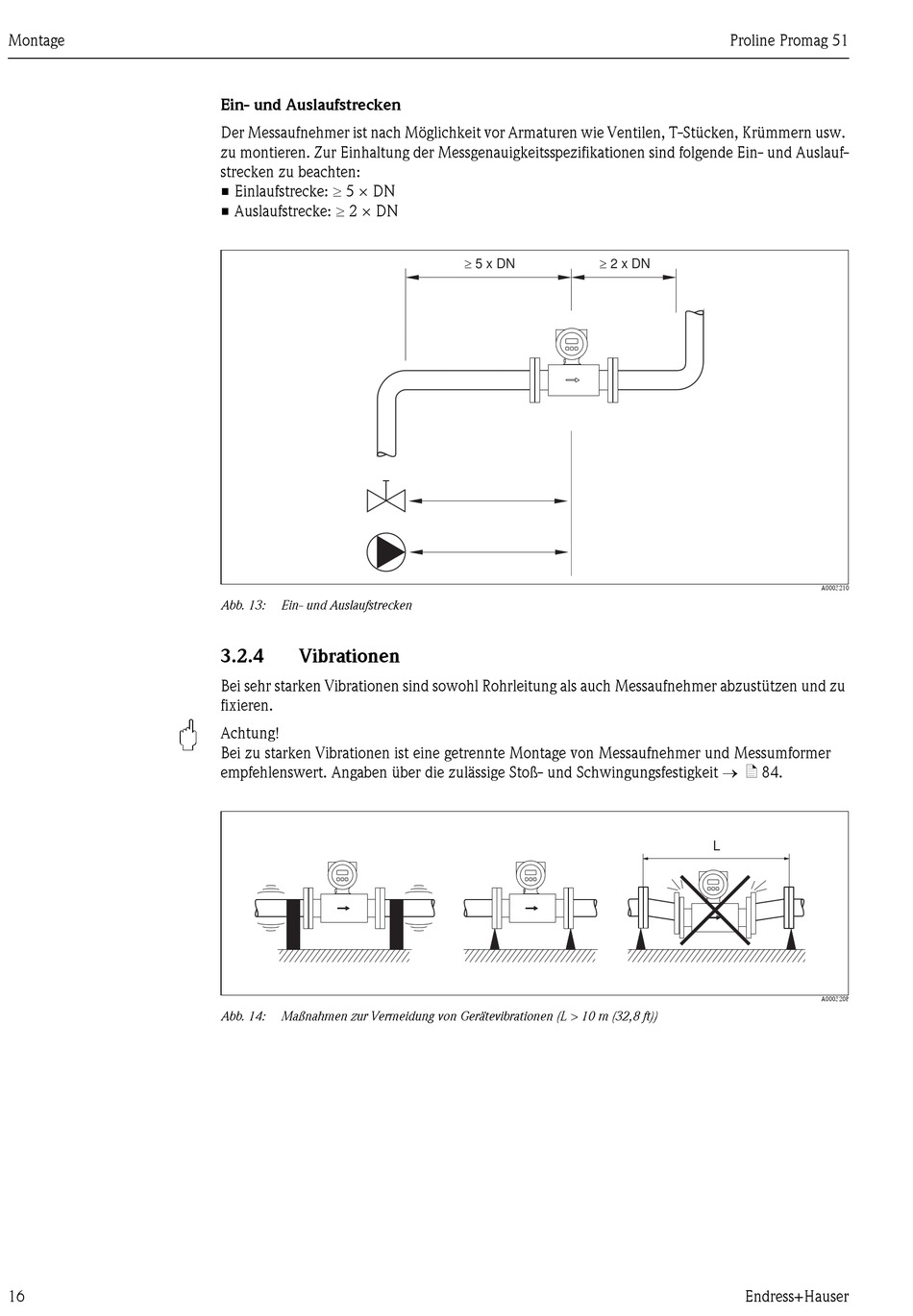

Ein- und Auslaufstrecken
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw.
zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslauf-
strecken zu beachten:
• Einlaufstrecke: 5 × DN
• Auslaufstrecke: 2 × DN
Abb. 13:
Ein- und Auslaufstrecken
3.2.4
Vibrationen
Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und zu
fixieren.
Achtung!
Bei zu starken Vibrationen ist eine getrennte Montage von Messaufnehmer und Messumformer
empfehlenswert. Angaben über die zulässige Stoß- und Schwingungsfestigkeit ä 84.
Abb. 14:
Maßnahmen zur Vermeidung von Gerätevibrationen (L > 10 m (32,8 ft))
³
³ 2 x DN
5 x DN
Proline Promag 51
A0003210
L
A0003208
Endress+Hauser
