Verdrahtung
40

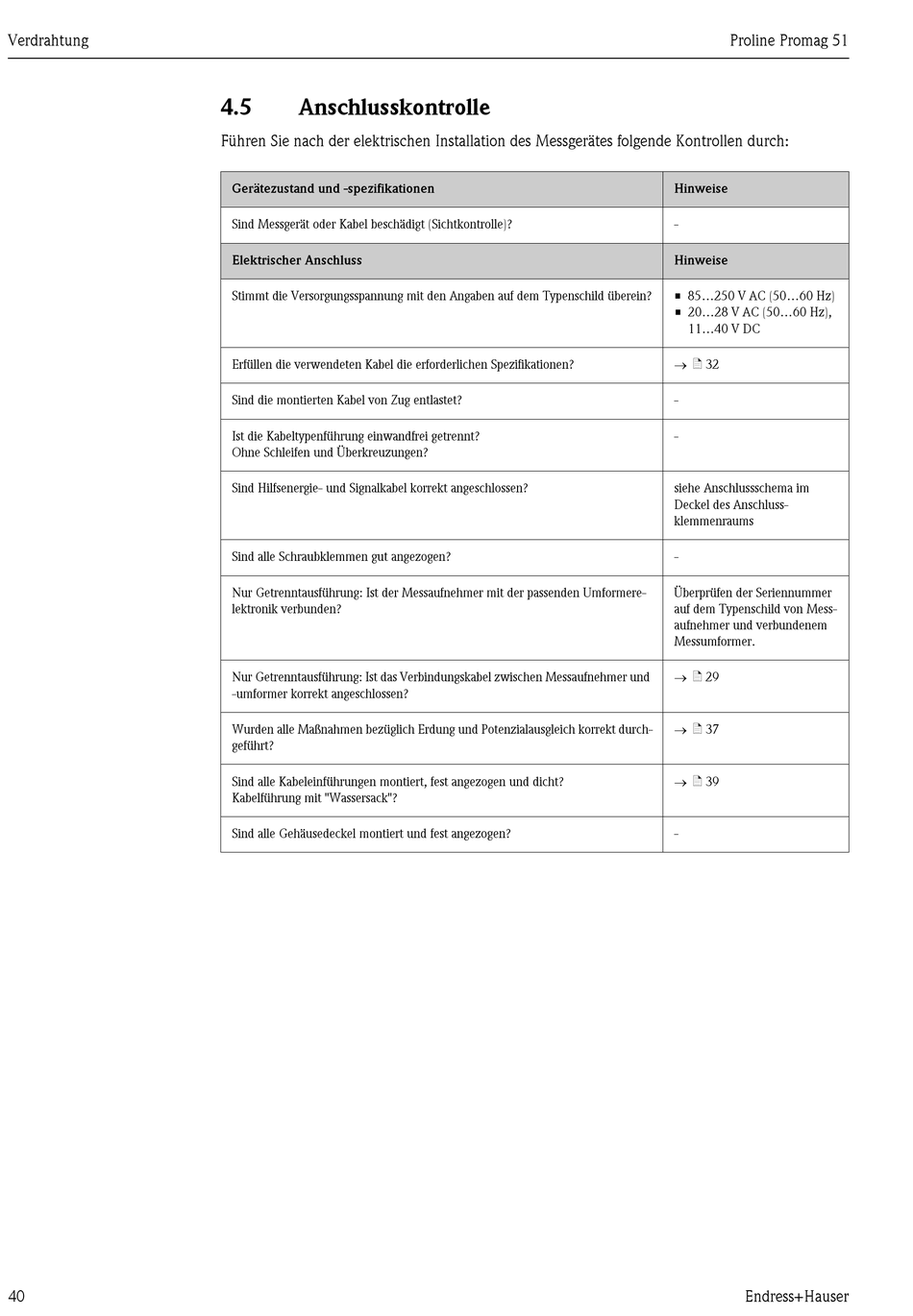

4.5
Anschlusskontrolle
Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen?
Sind die montierten Kabel von Zug entlastet?
Ist die Kabeltypenführung einwandfrei getrennt?
Ohne Schleifen und Überkreuzungen?
Sind Hilfsenergie- und Signalkabel korrekt angeschlossen?
Sind alle Schraubklemmen gut angezogen?
Nur Getrenntausführung: Ist der Messaufnehmer mit der passenden Umformere-
lektronik verbunden?
Nur Getrenntausführung: Ist das Verbindungskabel zwischen Messaufnehmer und
-umformer korrekt angeschlossen?
Wurden alle Maßnahmen bezüglich Erdung und Potenzialausgleich korrekt durch-
geführt?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Kabelführung mit "Wassersack"?
Sind alle Gehäusedeckel montiert und fest angezogen?
Proline Promag 51
Hinweise
-
Hinweise
• 85...250 V AC (50...60 Hz)
• 20...28 V AC (50...60 Hz),
11...40 V DC
ä 32
-
-
siehe Anschlussschema im
Deckel des Anschluss-
klemmenraums
-
Überprüfen der Seriennummer
auf dem Typenschild von Mess-
aufnehmer und verbundenem
Messumformer.
ä 29
ä 37
ä 39
-
Endress+Hauser
