Proline Promag 51
#
!
#
"
Endress+Hauser
4

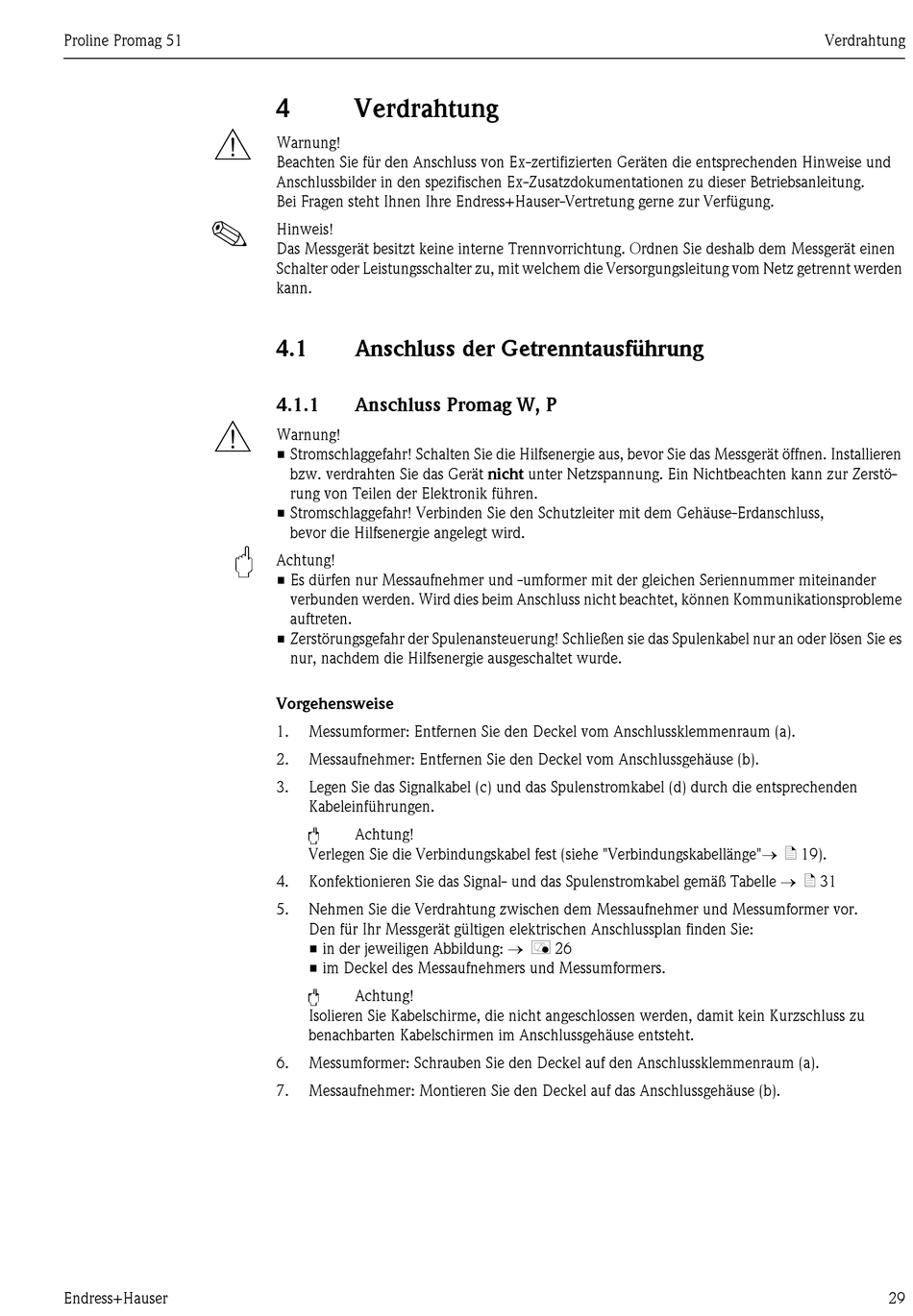

Verdrahtung

Warnung!
Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung.
Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung.
Hinweis!
Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Messgerät einen
Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung vom Netz getrennt werden
kann.
4.1
Anschluss der Getrenntausführung
4.1.1

Anschluss Promag W, P

Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren
bzw. verdrahten Sie das Gerät nicht unter Netzspannung. Ein Nichtbeachten kann zur Zerstö-
rung von Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss,
bevor die Hilfsenergie angelegt wird.
Achtung!
• Es dürfen nur Messaufnehmer und -umformer mit der gleichen Seriennummer miteinander
verbunden werden. Wird dies beim Anschluss nicht beachtet, können Kommunikationsprobleme
auftreten.
• Zerstörungsgefahr der Spulenansteuerung! Schließen sie das Spulenkabel nur an oder lösen Sie es
nur, nachdem die Hilfsenergie ausgeschaltet wurde.
Vorgehensweise
1.
Messumformer: Entfernen Sie den Deckel vom Anschlussklemmenraum (a).
2.
Messaufnehmer: Entfernen Sie den Deckel vom Anschlussgehäuse (b).
3.
Legen Sie das Signalkabel (c) und das Spulenstromkabel (d) durch die entsprechenden
Kabeleinführungen.
"
Achtung!
Verlegen Sie die Verbindungskabel fest (siehe "Verbindungskabellänge" ä 19).
Konfektionieren Sie das Signal- und das Spulenstromkabel gemäß Tabelle  ä 31
4.
5.
Nehmen Sie die Verdrahtung zwischen dem Messaufnehmer und Messumformer vor.
Den für Ihr Messgerät gültigen elektrischen Anschlussplan finden Sie:
• in der jeweiligen Abbildung:  å 26
• im Deckel des Messaufnehmers und Messumformers.
"
Achtung!
Isolieren Sie Kabelschirme, die nicht angeschlossen werden, damit kein Kurzschluss zu
benachbarten Kabelschirmen im Anschlussgehäuse entsteht.
6.
Messumformer: Schrauben Sie den Deckel auf den Anschlussklemmenraum (a).
7.
Messaufnehmer: Montieren Sie den Deckel auf das Anschlussgehäuse (b).
Verdrahtung
29
