Proline Promag 51
Endress+Hauser

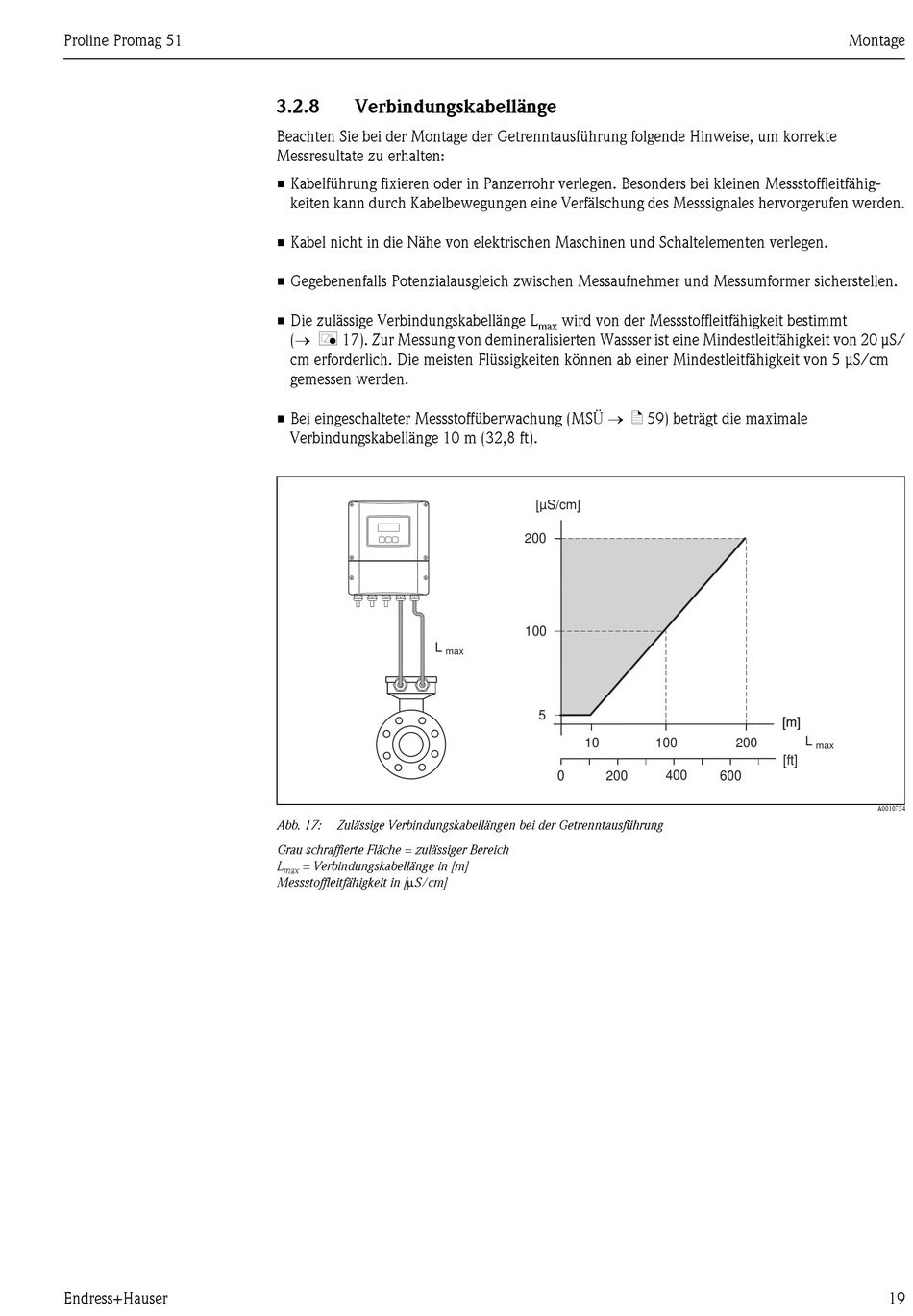

3.2.8
Verbindungskabellänge
Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte
Messresultate zu erhalten:
• Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Messstoffleitfähig-
keiten kann durch Kabelbewegungen eine Verfälschung des Messsignales hervorgerufen werden.
• Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
• Gegebenenfalls Potenzialausgleich zwischen Messaufnehmer und Messumformer sicherstellen.
• Die zulässige Verbindungskabellänge L
( å 17). Zur Messung von demineralisierten Wassser ist eine Mindestleitfähigkeit von 20 μS/
cm erforderlich. Die meisten Flüssigkeiten können ab einer Mindestleitfähigkeit von 5 μS/cm
gemessen werden.
• Bei eingeschalteter Messstoffüberwachung (MSÜ ä 59) beträgt die maximale
Verbindungskabellänge 10 m (32,8 ft).
L
max
Abb. 17:
Zulässige Verbindungskabellängen bei der Getrenntausführung
Grau schraffierte Fläche = zulässiger Bereich
L
= Verbindungskabellänge in [m]
max
Messstoffleitfähigkeit in [S/cm]
wird von der Messstoffleitfähigkeit bestimmt
max
[µS/cm]
200
100
5
10
100
0
200
400
Montage
[m]
[m]
L
200
max
[ft]
600
A0010734
19
