Proline Promag 51
#
Endress+Hauser

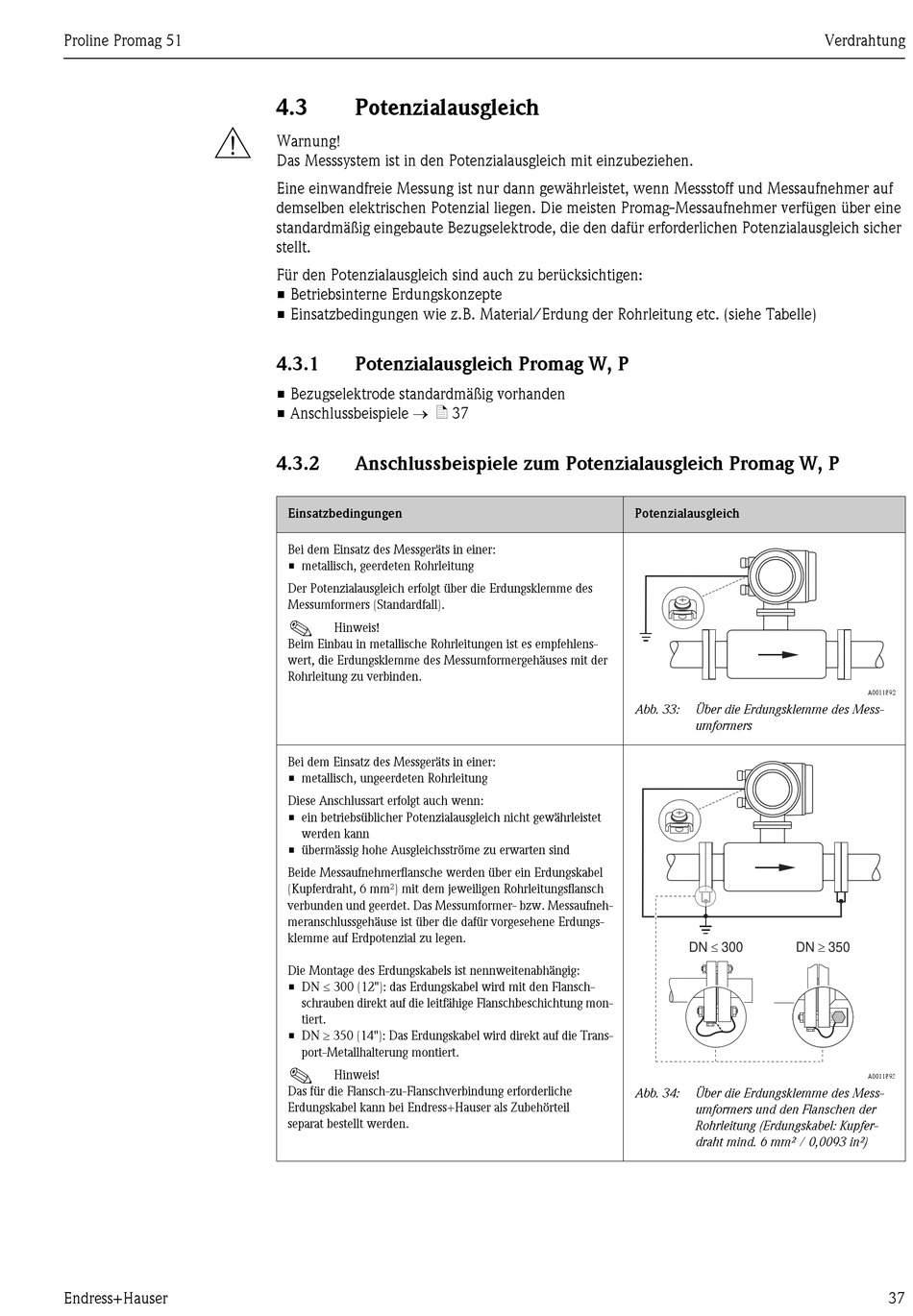

4.3
Potenzialausgleich
Warnung!
Das Messsystem ist in den Potenzialausgleich mit einzubeziehen.
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf
demselben elektrischen Potenzial liegen. Die meisten Promag-Messaufnehmer verfügen über eine
standardmäßig eingebaute Bezugselektrode, die den dafür erforderlichen Potenzialausgleich sicher
stellt.
Für den Potenzialausgleich sind auch zu berücksichtigen:
• Betriebsinterne Erdungskonzepte
• Einsatzbedingungen wie z.B. Material/Erdung der Rohrleitung etc. (siehe Tabelle)
4.3.1
Potenzialausgleich Promag W, P
• Bezugselektrode standardmäßig vorhanden
• Anschlussbeispiele ä 37
4.3.2
Anschlussbeispiele zum Potenzialausgleich Promag W, P
Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• metallisch, geerdeten Rohrleitung
Der Potenzialausgleich erfolgt über die Erdungsklemme des
Messumformers (Standardfall).
!
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfehlens-
wert, die Erdungsklemme des Messumformergehäuses mit der
Rohrleitung zu verbinden.
Bei dem Einsatz des Messgeräts in einer:
• metallisch, ungeerdeten Rohrleitung
Diese Anschlussart erfolgt auch wenn:
• ein betriebsüblicher Potenzialausgleich nicht gewährleistet
werden kann
• übermässig hohe Ausgleichsströme zu erwarten sind
Beide Messaufnehmerflansche werden über ein Erdungskabel
(Kupferdraht, 6 mm²) mit dem jeweiligen Rohrleitungsflansch
verbunden und geerdet. Das Messumformer- bzw. Messaufneh-
meranschlussgehäuse ist über die dafür vorgesehene Erdungs-
klemme auf Erdpotenzial zu legen.
Die Montage des Erdungskabels ist nennweitenabhängig:
• DN 300 (12"): das Erdungskabel wird mit den Flansch-
schrauben direkt auf die leitfähige Flanschbeschichtung mon-
tiert.
• DN 350 (14"): Das Erdungskabel wird direkt auf die Trans-
port-Metallhalterung montiert.
!
Hinweis!
Das für die Flansch-zu-Flanschverbindung erforderliche
Erdungskabel kann bei Endress+Hauser als Zubehörteil
separat bestellt werden.
Potenzialausgleich
Abb. 33:
Über die Erdungsklemme des Mess-
umformers
£
DN 300
DN 350
Abb. 34:
Über die Erdungsklemme des Mess-
umformers und den Flanschen der
Rohrleitung (Erdungskabel: Kupfer-
draht mind. 6 mm² / 0,0093 in²)
Verdrahtung
A0011892
³
A0011893
37
