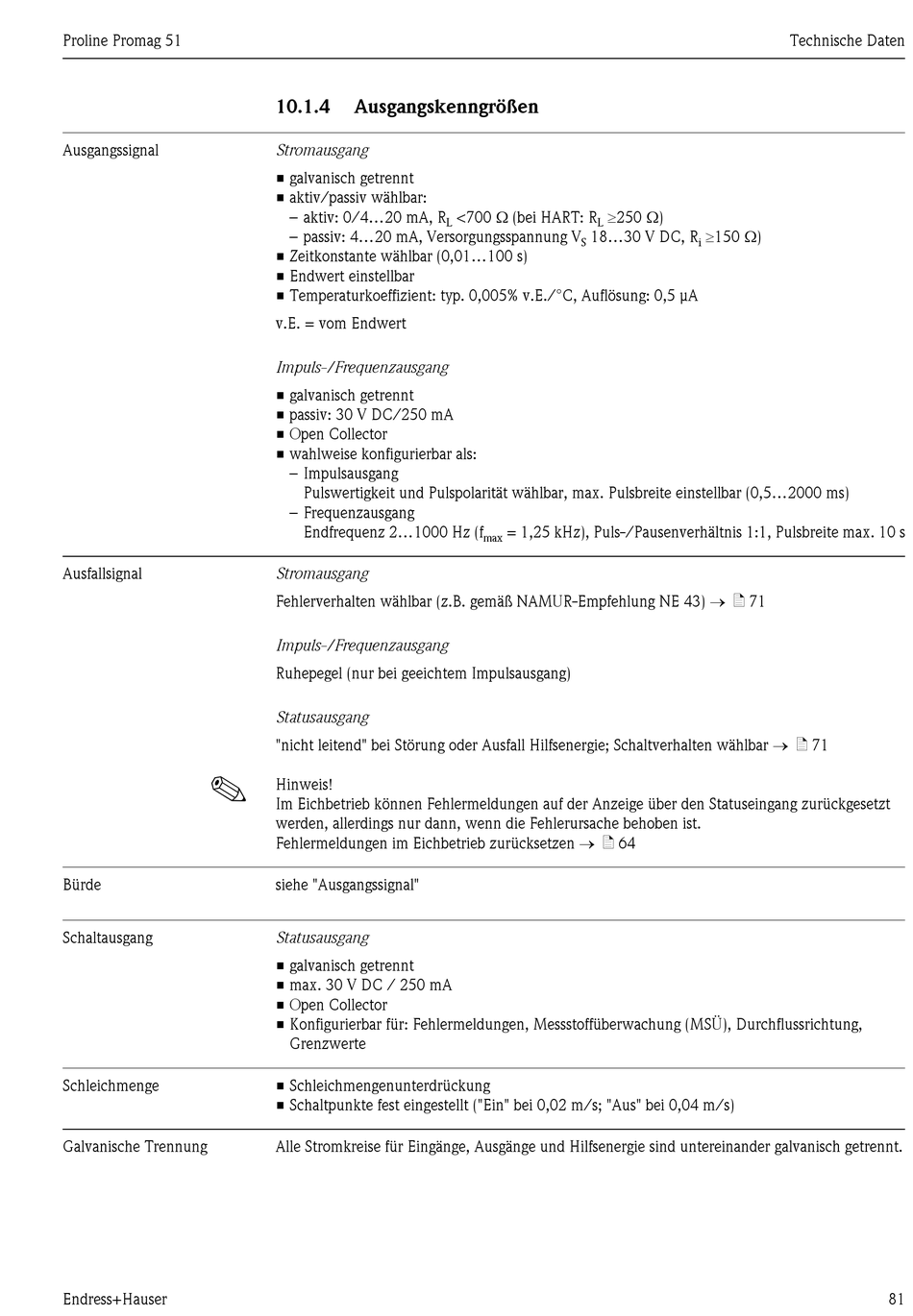

10.1.4
Ausgangskenngrößen
Stromausgang
• galvanisch getrennt
• aktiv/passiv wählbar:
– aktiv: 0/4...20 mA, R
L
– passiv: 4...20 mA, Versorgungsspannung V
• Zeitkonstante wählbar (0,01...100 s)
• Endwert einstellbar
• Temperaturkoeffizient: typ. 0,005% v.E./°C, Auflösung: 0,5 μA
v.E. = vom Endwert
Impuls-/Frequenzausgang
• galvanisch getrennt
• passiv: 30 V DC/250 mA
• Open Collector
• wahlweise konfigurierbar als:
– Impulsausgang
Pulswertigkeit und Pulspolarität wählbar, max. Pulsbreite einstellbar (0,5...2000 ms)
– Frequenzausgang
Endfrequenz 2...1000 Hz (f
Stromausgang
Fehlerverhalten wählbar (z.B. gemäß NAMUR-Empfehlung NE 43) ä 71
Impuls-/Frequenzausgang
Ruhepegel (nur bei geeichtem Impulsausgang)
Statusausgang
"nicht leitend" bei Störung oder Ausfall Hilfsenergie; Schaltverhalten wählbar ä 71
Hinweis!
Im Eichbetrieb können Fehlermeldungen auf der Anzeige über den Statuseingang zurückgesetzt
werden, allerdings nur dann, wenn die Fehlerursache behoben ist.
Fehlermeldungen im Eichbetrieb zurücksetzen ä 64
siehe "Ausgangssignal"
Statusausgang
• galvanisch getrennt
• max. 30 V DC / 250 mA
• Open Collector
• Konfigurierbar für: Fehlermeldungen, Messstoffüberwachung (MSÜ), Durchflussrichtung,
Grenzwerte
• Schleichmengenunterdrückung
• Schaltpunkte fest eingestellt ("Ein" bei 0,02 m/s; "Aus" bei 0,04 m/s)
Alle Stromkreise für Eingänge, Ausgänge und Hilfsenergie sind untereinander galvanisch getrennt.
<700 (bei HART: R
250 )
L
18...30 V DC, R
S
= 1,25 kHz), Puls-/Pausenverhältnis 1:1, Pulsbreite max. 10 s
max
Technische Daten
150 )
i
81
