Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• Kunststoffrohrleitung
• isolierend ausgekleideten Rohrleitung
Diese Anschlussart erfolgt auch wenn:
• ein betriebsüblicher Potenzialausgleich nicht gewährleistet
werden kann
• übermässig hohe Ausgleichsströme zu erwarten sind
Der Potenzialausgleich erfolgt über die zusätzliche Erdungs-
scheiben. Für die Montage der Erdungsscheiben ist die dort bei-
liegende Einbauanleitung zu beachten.
Bei dem Einsatz des Messgeräts in einer:
• Rohrleitung mit Kathodenschutzeinrichtung
Das Messgerät wird Potenzialfrei in die Rohrleitung eingebaut.
Mit einem Erdungskabel (Kupferdraht, 6 mm²) werden lediglich
die beiden Flansche der Rohrleitung verbunden. Dabei wird das
Erdungskabel mit Flanschschrauben direkt auf die leitfähige
Flanschbeschichtung montiert.
Beim Einbau ist auf Folgendes zu achten:
• Die einschlägigen Vorschriften für Potenzialfreie Installatio-
nen sind zu beachten.
• Es darf keine elektrisch leitende Verbindung zwischen Rohr-
leitung und dem Messgerät entstehen.
• Das Montagematerial muss den jeweiligen Schrauben-
Anziehdrehmomenten standhalten.
Proline Promag 51
Potenzialausgleich

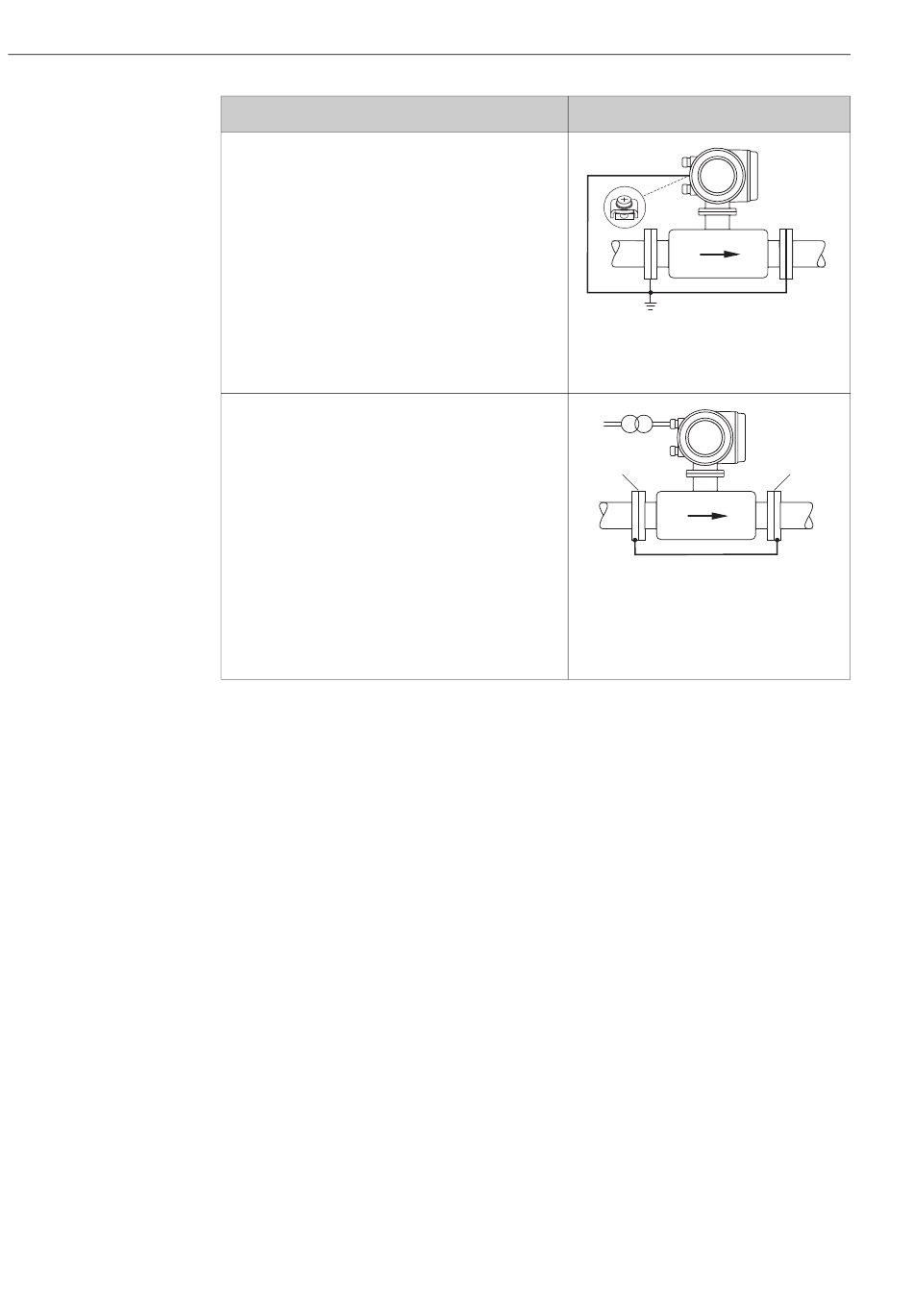

Abb. 35: Über die Erdungsklemme des Mess-
umformers (Erdungskabel: Kupferdraht
mind. 6 mm² / 0,0093 in²)
1
2
Abb. 36: Potenzialausgleich und Kathoden-
schutz (Erdungskabel: Kupferdraht
mind. 6 mm² / 0,0093 in²)
1 Trenntransformator Hilfsenergie
2 elektrisch isoliert
