Identifizierung
8
1
2
3
4
5
6
7

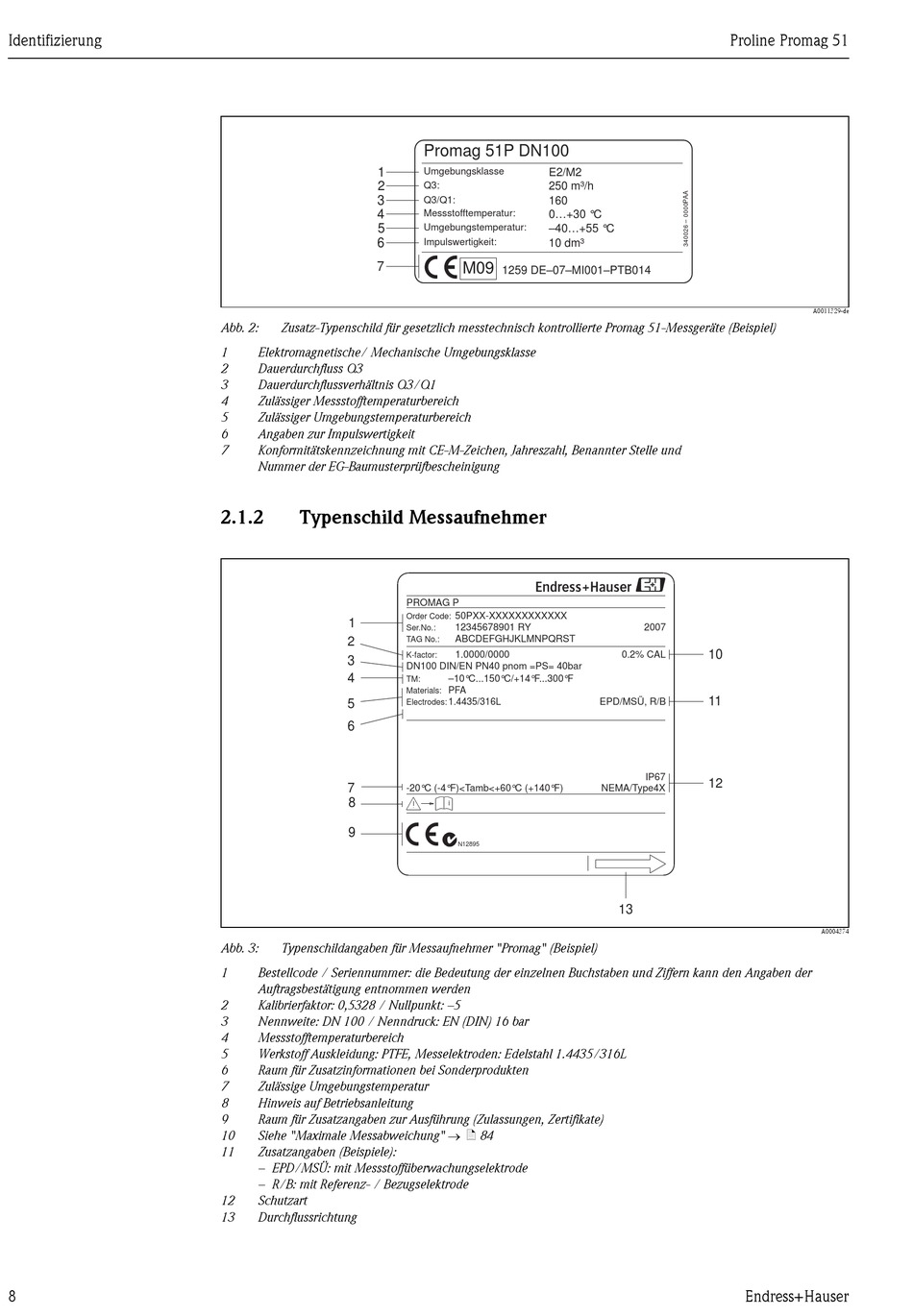

Abb. 2:
Zusatz-Typenschild für gesetzlich messtechnisch kontrollierte Promag 51-Messgeräte (Beispiel)
1
Elektromagnetische/ Mechanische Umgebungsklasse
2
Dauerdurchfluss Q3
3
Dauerdurchflussverhältnis Q3/Q1
4
Zulässiger Messstofftemperaturbereich
5
Zulässiger Umgebungstemperaturbereich
6
Angaben zur Impulswertigkeit
7
Konformitätskennzeichnung mit CE-M-Zeichen, Jahreszahl, Benannter Stelle und
Nummer der EG-Baumusterprüfbescheinigung
2.1.2
Typenschild Messaufnehmer
1
2
3
4
5
6
7
8
9
Abb. 3:
Typenschildangaben für Messaufnehmer "Promag" (Beispiel)
1
Bestellcode / Seriennummer: die Bedeutung der einzelnen Buchstaben und Ziffern kann den Angaben der
Auftragsbestätigung entnommen werden
2
Kalibrierfaktor: 0,5328 / Nullpunkt: –5
3
Nennweite: DN 100 / Nenndruck: EN (DIN) 16 bar
4
Messstofftemperaturbereich
5
Werkstoff Auskleidung: PTFE, Messelektroden: Edelstahl 1.4435/316L
6
Raum für Zusatzinformationen bei Sonderprodukten
7
Zulässige Umgebungstemperatur
8
Hinweis auf Betriebsanleitung
9
Raum für Zusatzangaben zur Ausführung (Zulassungen, Zertifikate)
Siehe "Maximale Messabweichung" ä 84
10
11
Zusatzangaben (Beispiele):
– EPD/MSÜ: mit Messstoffüberwachungselektrode
– R/B: mit Referenz- / Bezugselektrode
12
Schutzart
13
Durchflussrichtung
Promag 51P DN100
Umgebungsklasse
E2/M2
Q3:
250 m³/h
160
Q3/Q1:
Messstofftemperatur:
0...+30 °C
Umgebungstemperatur:
–40...+55 °C
Impulswertigkeit:
10 dm³
M09
1259 DE–07–MI001–PTB014
PROMAG P
50PXX-XXXXXXXXXXXX
Order Code:
12345678901 RY
Ser.No.:
ABCDEFGHJKLMNPQRST
TAG No.:
1.0000/0000
K-factor:
DN100 DIN EN PN40
/
pnom =PS= 40bar
–10
°C
...150°C/+14 ...300°F
°F
TM:
PFA
Materials:
1.4435/316L
Electrodes:
-20°C (-4°F)<Tamb<+60°C (+140°F)
i
N12895
Proline Promag 51
2007
10
0.2% CAL
11
EPD/MSÜ, R/B
IP67
12
NEMA/Type4X
13
Endress+Hauser
A0011329-de
A0004374
