SICHERHEITSVORRICHTUNGEN
REGELMÄSSIG, JEDE MONAT WENIGSTENS, KONTROLLIEREN SIE DIE UNVERSEHRT-
HEIT UND ZWECKMÄSSIGKEIT DER SCHUTZ- UND SICHERHEITSVORRICHTUNGEN
AUF DER MASCHINE.
Alle Vorrichtungen sind folgendermaßen ausgestattet:
• die „Bedienersteuerungen" (sofortiger Funktionsstop beim Loslassen der Steuerung).
• logische Anordnung der Befehle:
Sie dient dazu, gefährliche Fehler seitens des Bedieners zu verhindern;
• magnetothermischer Schalter an die Speiseleitung des Steurungsmotor: verhindert eine Überhitzung des
Motors bei intensiver Nutzung (nur für NAV51.15 - NAV51T.15);
ÄNDERUNGEN ODER EINSTELLUNGEN DES BETRIEBSDRUCKES DER ÜBERDRUCK-
VENTILE ODER DES DRUCKBEGRENZERS DES HYDRAULIKKREISES SIND VERBOTEN.
• gesteuerte Rückschlagventile an:
- Öffnung der Spindelsklauen;
- Anheben des Spindelsarms;
- Kippen des Werkzeugträgerarms (nur für die Versionen mit diesem Antrieb).
Diese Ventile sind montiert, um unerwünschte Bewegungen von den Klauen (und, folglich, dem Fall der Fel-
ge), des Werkzeugs oder des Spindelarms zu vermeiden; können diese Bewegungen von zufällige Ölslecks
verursacht werden;
• Schmelzdrähte an die Speiseleitung der Spindelsmotor;
• automatische Auslösung der Speisung wenn die Schalttafel geöffnet wird;
• Bremsmotor der Spindel (auf Anfrage);
• Schutzvorrichtung der Motor (Version mit Frequenzumformer)
Das neue "Invemotor" Satz ist ausgerüstetes mit elektronischen Schutzvorrichtungen, die den Motor stoppt
bei abweichenden Betriebsbedingungen, die die Unversehrtheit des Motors und die Sicherheit des Bedieners
schaden können (Überspannung, Unterspannung, Überbelastung, Übertemperatur, Übererwärmung).
Für weitere Auskünfte, sich auf Kap. 14 "Tabelle von Mögliche Störungen, Ursachen und Abhilfen" beziehen.
• feste Schutzeinrichtungen und Schutze.
Auf der Maschine befinden sich einige feststehende trennende Schutzeinrichtungen, die dazu dienen, poten-
tielle Quetsch-, Schneide- und Druckgefährdungen zu vermeiden.
Diese Schutzeinrichtungen wurden nach der Bewertung der Risiken und der Arbeitsweise der Maschine re-
alisiert. Man kann diese Schutzeinrichtungen in der unten wiedergegebenen Abbildung finden.

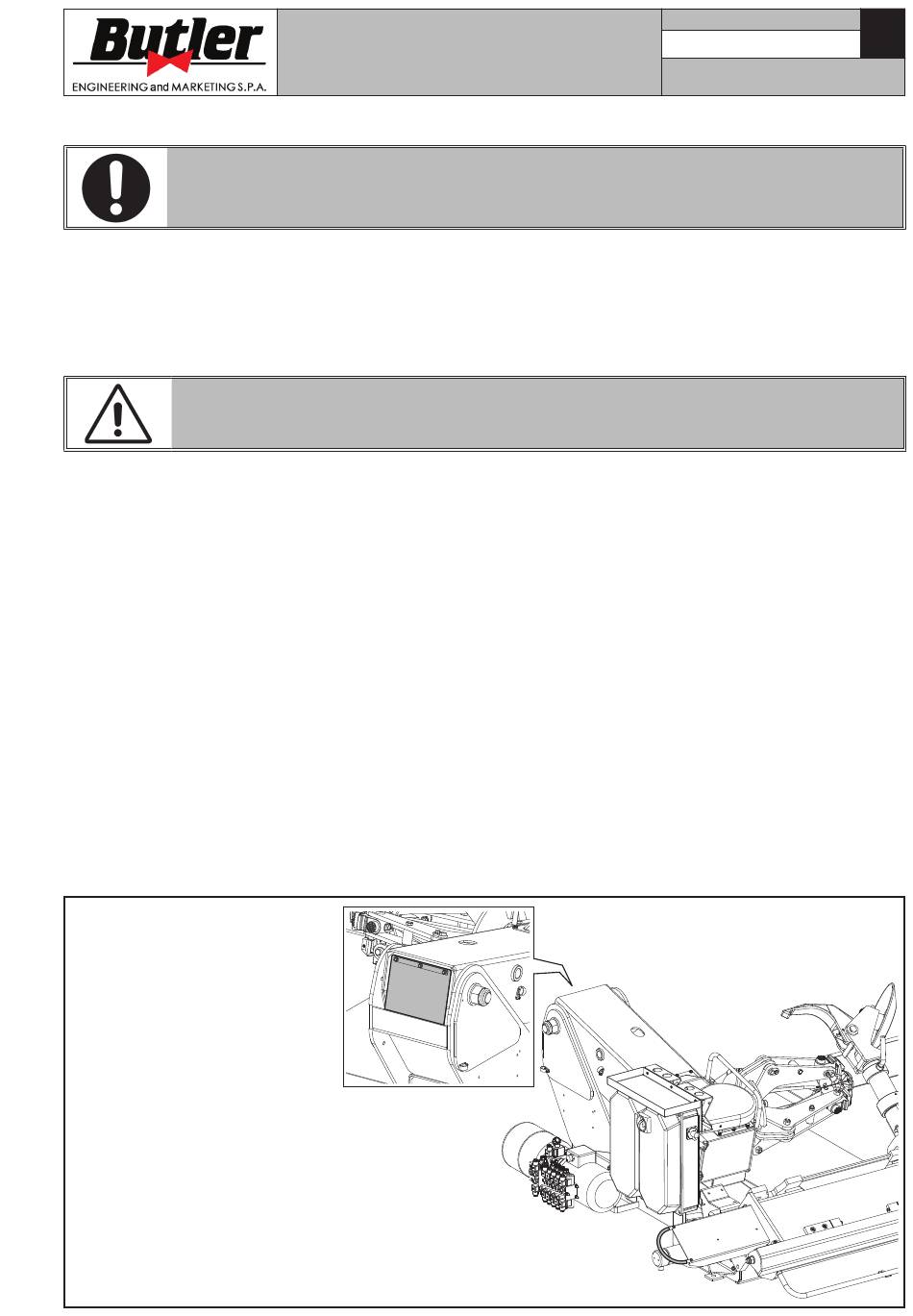

Abb. 3
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
7522-M004-1_B
Seite 8 von 96
