NAV51.15 - NAV51T.15 -
NAV51.15N

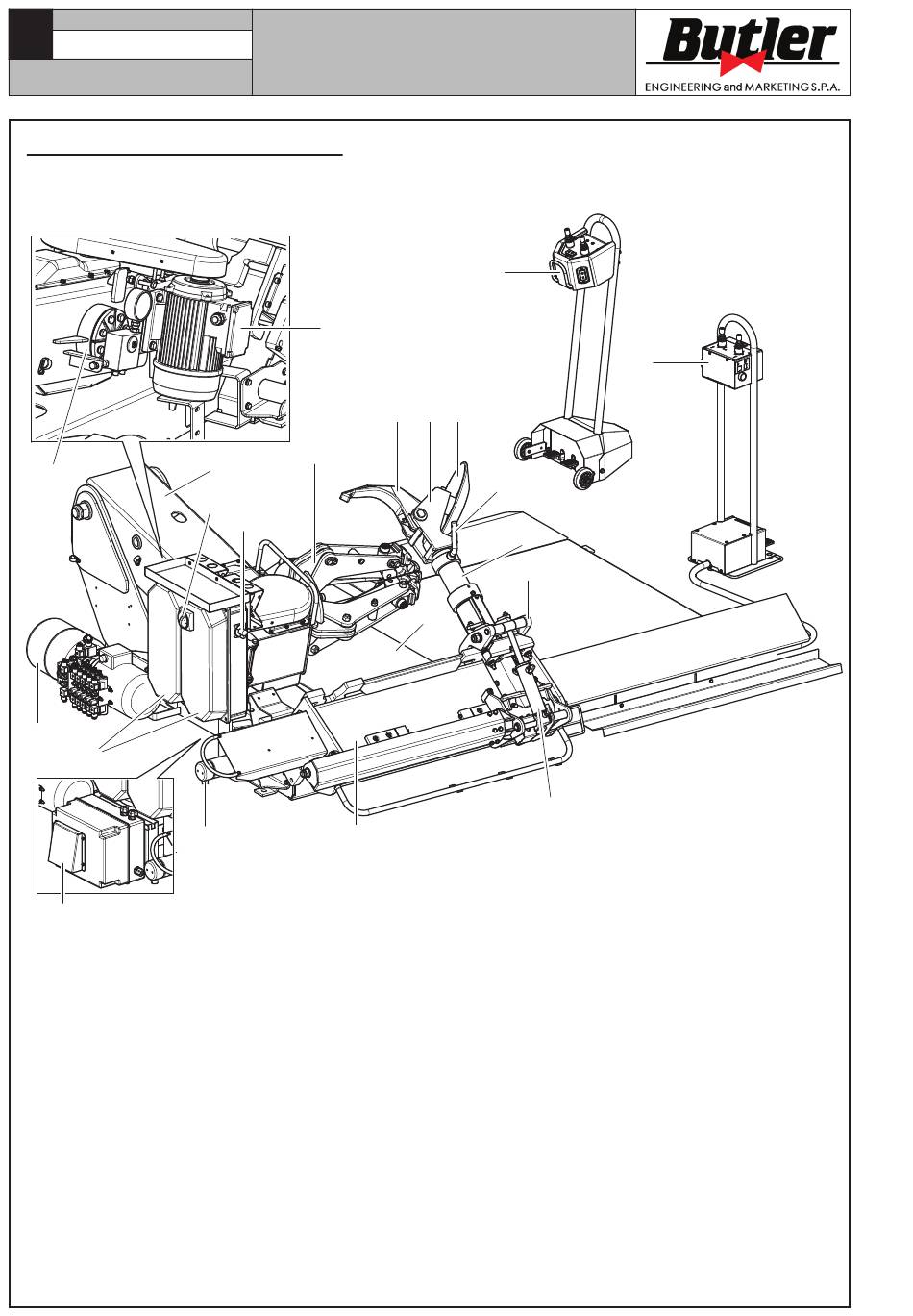

ABB. 1 - NAV51.15 - NAV51T.15
15
4
16
21
LEGENDE
1 - Hauptschalter
2 - Schalter 1-0-2 Befehl für Geschwindigkeit
der Radzentriervorrichtung
3 - Zylinder für Verschiebung des Werkzeugswa-
gens
4 - Hydrauliksteuerung
5 - Rad Zentriervorrichtung
6 - Abdrückerscheibe
7 - Werkzeug
8 - Halteklammern
9 - Werkzeugarm
10 - Werkzeugsatz
11 - Hebebügel für Werkzeuggruppe
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
13
5
14
1
2
12
3
20
7
6
10
11
9
8
18
19
12 - Werkzeugswagen
13 - Motor für Spindelumdrehung
14 - Spindelsarm
15 - Zylinder des Öffnens/Schließens der Spindel
16 - Schalttafel
17 - Antriebsatz
18 - Bewegliches Trittbrett
19 - Zylinder für Entblocken des Werkeugsträ-
gerarms
20 - Manipulator Bluetooth (Version mit Blue-
tooth Befehl)
21 - Frequenzumformer (Version mit Frequenz-
umformer)
