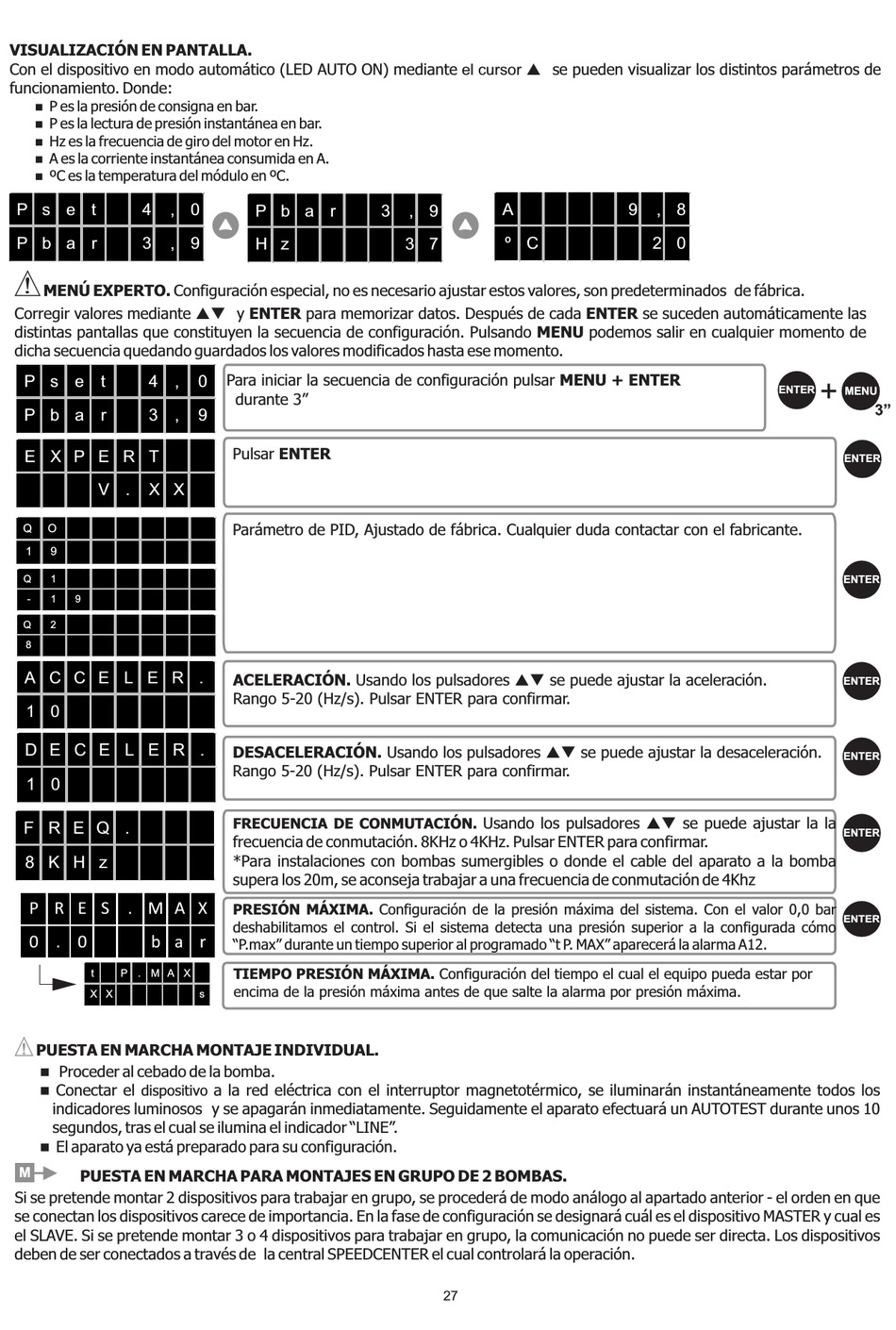

VISUALIZACIÓN EN PANTALLA.
Con el dispositivo en modo automático (LED AUTO ON) mediante el cursor p se pueden visualizar los distintos parámetros de
funcionamiento. Donde:
P es la presión de consigna en bar.
n
P es la lectura de presión instantánea en bar.
n
Hz es la frecuencia de giro del motor en Hz.
n
A es la corriente instantánea consumida en A.
n
ºC es la temperatura del módulo en ºC.
n
P s e t 4 , 0
P b a r 3 , 9
MENÚ EXPERTO. Configuración especial, no es necesario ajustar estos valores, son predeterminados de fábrica.
Corregir valores mediante pq y ENTER para memorizar datos. Después de cada ENTER se suceden automáticamente las
distintas pantallas que constituyen la secuencia de configuración. Pulsando MENU podemos salir en cualquier momento de
dicha secuencia quedando guardados los valores modificados hasta ese momento.
P s e t 4 ,
P b a r 3 ,
E X P E R T
V . X X
Q O
1 9
Q 1
- 1 9
Q 2
8
A C C E L E R .
1 0
D E C E L E R .
1 0
F R E Q .
8 K H z
P R E S . M A X
0 . 0 b a r
t P . M A X
X X
PUESTA EN MARCHA MONTAJE INDIVIDUAL.
Proceder al cebado de la bomba.
n
Conectar el
dispositivo
n
indicadores luminosos y se apagarán inmediatamente. Seguidamente el aparato efectuará un AUTOTEST durante unos 10
segundos, tras el cual se ilumina el indicador "LINE".
El aparato ya está preparado para su configuración.
n
M
PUESTA EN MARCHA PARA MONTAJES EN GRUPO DE 2 BOMBAS.
Si se pretende montar 2 dispositivos para trabajar en grupo, se procederá de modo análogo al apartado anterior - el orden en que
se conectan los dispositivos carece de importancia. En la fase de configuración se designará cuál es el dispositivo MASTER y cual es
el SLAVE. Si se pretende montar 3 o 4 dispositivos para trabajar en grupo, la comunicación no puede ser directa. Los dispositivos
deben de ser conectados a través de la central SPEEDCENTER el cual controlará la operación.
P b a r
H z
Para iniciar la secuencia de configuración pulsar MENU + ENTER
0
durante 3"
9
Pulsar ENTER
Parámetro de PID, Ajustado de fábrica. Cualquier duda contactar con el fabricante.
ACELERACIÓN. Usando los pulsadores pq se puede ajustar la aceleración.
Rango 5-20 (Hz/s). Pulsar ENTER para confirmar.
DESACELERACIÓN. Usando los pulsadores pq se puede ajustar la desaceleración.
Rango 5-20 (Hz/s). Pulsar ENTER para confirmar.
FRECUENCIA DE CONMUTACIÓN.
frecuencia de conmutación. 8KHz o 4KHz. Pulsar ENTER para confirmar.
*Para instalaciones con bombas sumergibles o donde el cable del aparato a la bomba
supera los 20m, se aconseja trabajar a una frecuencia de conmutación de 4Khz
PRESIÓN MÁXIMA. Configuración de la presión máxima del sistema. Con el valor 0,0 bar
deshabilitamos el control. Si el sistema detecta una presión superior a la configurada cómo
"P.max" durante un tiempo superior al programado "t P. MAX" aparecerá la alarma A12.
TIEMPO PRESIÓN MÁXIMA. Configuración del tiempo el cual el equipo pueda estar por
encima de la presión máxima antes de que salte la alarma por presión máxima.
s
a la red eléctrica con el interruptor magnetotérmico, se iluminarán instantáneamente todos los
A
3 , 9
º C
3 7
Usando los pulsadores pq se puede ajustar la la
27
9 , 8
2 0
ENTER
+
MENU
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
