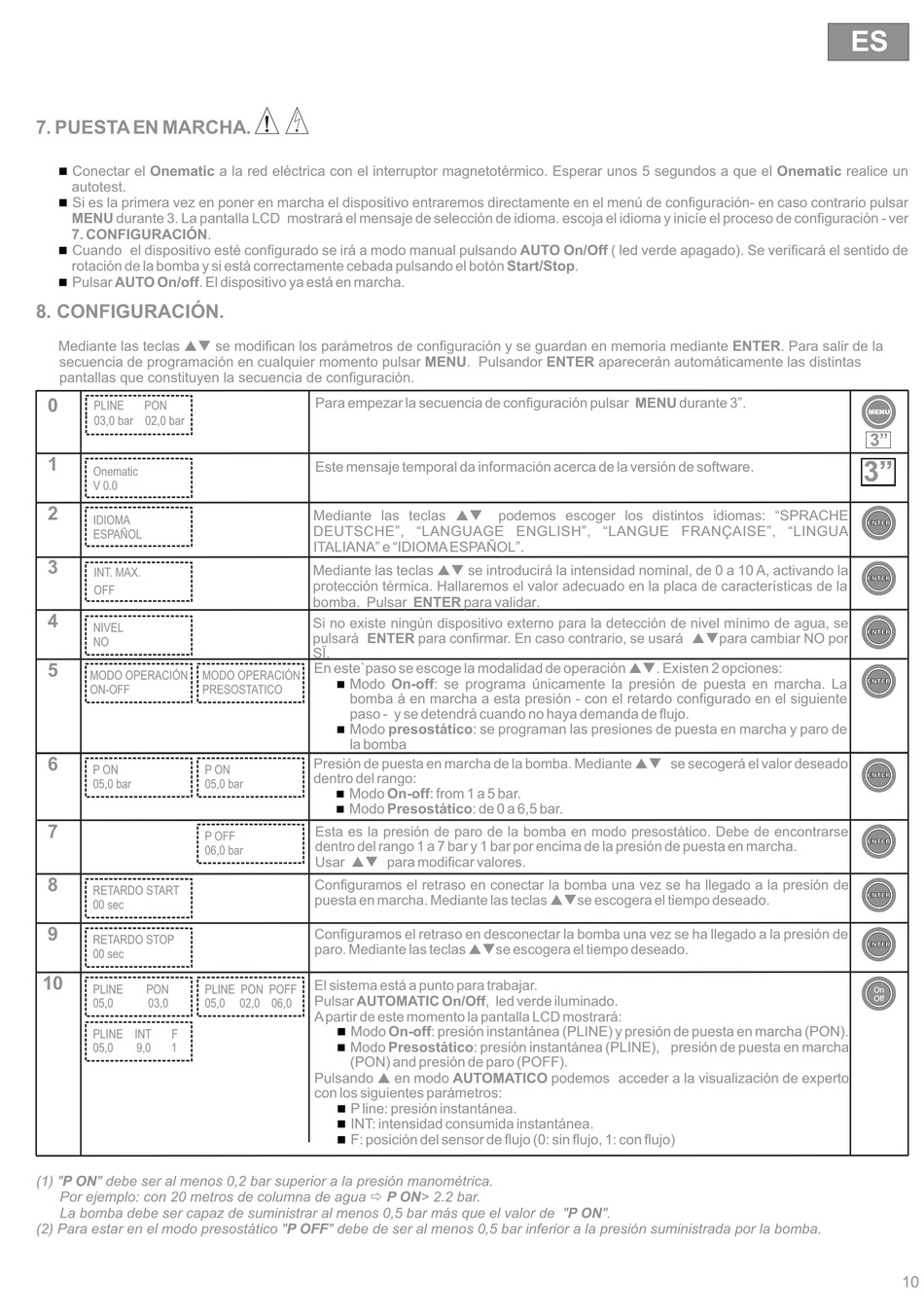

7. PUESTA EN MARCHA.

Conectar el Onematic a la red eléctrica con el interruptor magnetotérmico. Esperar unos 5 segundos a que el Onematic realice un
n
autotest.
Si es la primera vez en poner en marcha el dispositivo entraremos directamente en el menú de configuración- en caso contrario pulsar
n
MENU durante 3. La pantalla LCD mostrará el mensaje de selección de idioma. escoja el idioma y inicíe el proceso de configuración - ver
7. CONFIGURACIÓN.
Cuando el dispositivo esté configurado se irá a modo manual pulsando AUTO On/Off ( led verde apagado). Se verificará el sentido de
n
rotación de la bomba y si está correctamente cebada pulsando el botón Start/Stop.
Pulsar AUTO On/off. El dispositivo ya está en marcha.
n
8. CONFIGURACIÓN.
Mediante las teclas pq se modifican los parámetros de configuración y se guardan en memoria mediante ENTER. Para salir de la
secuencia de programación en cualquier momento pulsar MENU. Pulsandor ENTER aparecerán automáticamente las distintas
pantallas que constituyen la secuencia de configuración.
0
PLINE PON
03,0 bar 02,0 bar
1
Onematic
V 0.0
2
IDIOMA
ESPAÑOL
3
INT. MAX.
OFF
4
NIVEL
NO
5
MODO OPERACIÓN MODO OPERACIÓN
ON-OFF PRESOSTATICO
6
P ON P ON
05,0 bar 05,0 bar
7
P OFF
06,0 bar
8
RETARDO START
00 sec
9
RETARDO STOP
00 sec
10
PLINE PON PLINE PON POFF
05,0 03,0 05,0
PLINE INT F
05,0 9,0 1
(1) "P ON" debe ser al menos 0,2 bar superior a la presión manométrica.
Por ejemplo: con 20 metros de columna de agua ð P ON> 2.2 bar.
La bomba debe ser capaz de suministrar al menos 0,5 bar más que el valor de "P ON".
(2) Para estar en el modo presostático "P OFF" debe de ser al menos 0,5 bar inferior a la presión suministrada por la bomba.
Para empezar la secuencia de configuración pulsar MENU durante 3".
Este mensaje temporal da información acerca de la versión de software.
Mediante las teclas pq
DEUTSCHE", "LANGUAGE ENGLISH", "LANGUE FRANÇAISE", "LINGUA
ITALIANA" e "IDIOMA ESPAÑOL".
Mediante las teclas pq se introducirá la intensidad nominal, de 0 a 10 A, activando la
protección térmica. Hallaremos el valor adecuado en la placa de características de la
bomba. Pulsar ENTER para validar.
Si no existe ningún dispositivo externo para la detección de nivel mínimo de agua, se
pulsará ENTER para confirmar. En caso contrario, se usará pqpara cambiar NO por
SÏ.
En este`paso se escoge la modalidad de operación pq. Existen 2 opciones:
Modo On-off: se programa únicamente la presión de puesta en marcha. La
n
bomba á en marcha a esta presión - con el retardo configurado en el siguiente
paso - y se detendrá cuando no haya demanda de flujo.
Modo presostático: se programan las presiones de puesta en marcha y paro de
n
la bomba
Presión de puesta en marcha de la bomba. Mediante pq se secogerá el valor deseado
dentro del rango:
Modo On-off: from 1 a 5 bar.
n
Modo Presostático: de 0 a 6,5 bar.
n
Esta es la presión de paro de la bomba en modo presostático. Debe de encontrarse
dentro del rango 1 a 7 bar y 1 bar por encima de la presión de puesta en marcha.
Usar pq para modificar valores .
Configuramos el retraso en conectar la bomba una vez se ha llegado a la presión de
puesta en marcha. Mediante las teclas pqse escogera el tiempo deseado.
Configuramos el retraso en desconectar la bomba una vez se ha llegado a la presión de
paro. Mediante las teclas pqse escogera el tiempo deseado.
El sistema está a punto para trabajar.
Pulsar AUTOMATIC On/Off, led verde iluminado.
02,0 06,0
A partir de este momento la pantalla LCD mostrará:
Modo On-off: presión instantánea (PLINE) y presión de puesta en marcha (PON).
n
Modo Presostático: presión instantánea (PLINE), presión de puesta en marcha
n
(PON) and presión de paro (POFF).
Pulsando p en modo AUTOMATICO podemos acceder a la visualización de experto
con los siguientes parámetros:
n P line: presión instantánea.
n INT: intensidad consumida instantánea.
n F: posición del sensor de flujo (0: sin flujo, 1: con flujo)
podemos escoger los distintos idiomas : "SPRACHE
