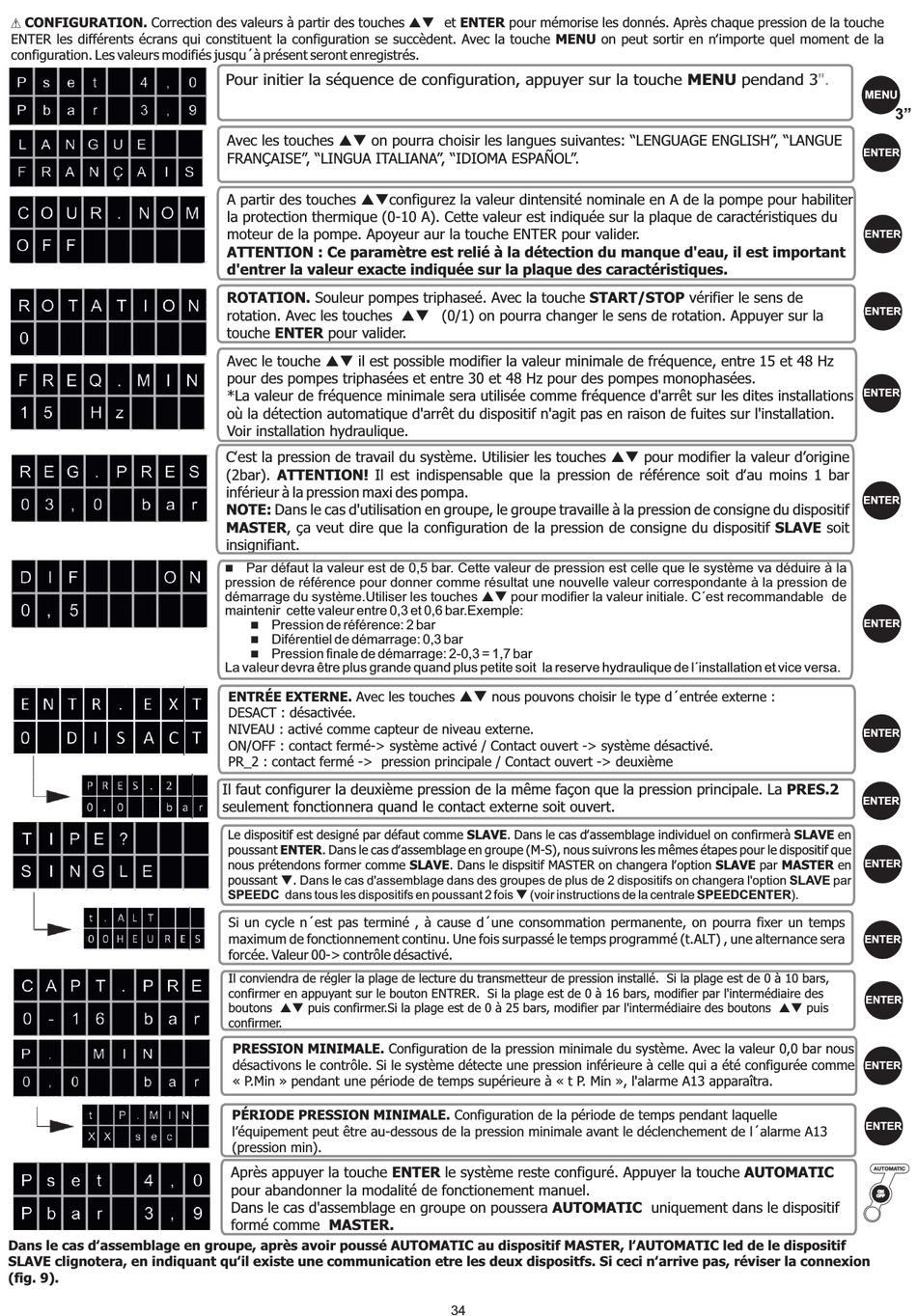

CONFIGURATION. Correction des valeurs à partir des touches pq et ENTER pour mémorise les donnés. Après chaque pression de la touche
ENTER les différents écrans qui constituent la configuration se succèdent. Avec la touche MENU on peut sortir en n‛importe quel moment de la
configuration. Les valeurs modifiés jusqu´à présent seront enregistrés.
Dans le cas d‛assemblage en groupe, après avoir poussé AUTOMATIC au dispositif MASTER, l‛AUTOMATIC led de le dispositif
SLAVE clignotera, en indiquant qu‛il existe une communication etre les deux dispositfs. Si ceci n‛arrive pas, réviser la connexion
(fig. 9).
Pour initier la séquence de configuration, appuyer sur la touche MENU pendand
Avec les touches pq on pourra choisir les langues suivantes: "LENGUAGE ENGLISH", "LANGUE
FRANÇAISE", "LINGUA ITALIANA", "IDIOMA ESPAÑOL".
A partir des touches pqconfigurez la valeur dintensité nominale en A de la pompe pour habiliter
la protection thermique (0-10 A). Cette valeur est indiquée sur la plaque de caractéristiques du
moteur de la pompe. Apoyeur aur la touche ENTER pour valider.
ATTENTION : Ce paramètre est relié à la détection du manque d'eau, il est important
d'entrer la valeur exacte indiquée sur la plaque des caractéristiques.
ROTATION. Souleur pompes triphaseé. Avec la touche START/STOP vérifier le sens de
rotation. Avec les touches pq (0/1) on pourra changer le sens de rotation. Appuyer sur la
touche ENTER pour valider.
Avec le touche pq il est possible modifier la valeur minimale de fréquence, entre 15 et 48 Hz
pour des pompes triphasées et entre 30 et 48 Hz pour des pompes monophasées.
*La valeur de fréquence minimale sera utilisée comme fréquence d'arrêt sur les dites installations
où la détection automatique d'arrêt du dispositif n'agit pas en raison de fuites sur l'installation.
Voir installation hydraulique.
C‛est la pression de travail du système. Utilisier les touches pq pour modifier la valeur d'origine
(2bar). ATTENTION! Il est indispensable que la pression de référence soit d‛au moins 1 bar
inférieur à la pression maxi des pompa.
NOTE: Dans le cas d'utilisation en groupe, le groupe travaille à la pression de consigne du dispositif
MASTER, ça veut dire que la configuration de la pression de consigne du dispositif SLAVE soit
insignifiant.
Par défaut la valeur est de 0,5 bar. Cette valeur de pression est celle que le système va déduire à la
n
pression de référence pour donner comme résultat une nouvelle valeur correspondante à la pression de
démarrage du système.Utiliser les touches pq pour modifier la valeur initiale. C´est recommandable de
maintenir cette valeur entre 0,3 et 0,6 bar.Exemple:
Pression de référence: 2 bar
n
Diférentiel de démarrage: 0,3 bar
n
Pression finale de démarrage: 2-0,3 = 1,7 bar
n
La valeur devra être plus grande quand plus petite soit la reserve hydraulique de l´installation et vice versa.
ENTRÉE EXTERNE. Avec les touches
DESACT : désactivée.
NIVEAU : activé comme capteur de niveau externe.
ON/OFF : contact fermé-> système activé / Contact ouvert -> système désactivé.
PR_2 : contact fermé -> pression principale / Contact ouvert -> deuxième
Il faut configurer la deuxième pression de la même façon que la pression principale. La PRES.2
seulement fonctionnera quand le contact externe soit ouvert.
Le dispositif est designé par défaut comme SLAVE. Dans le cas d‛assemblage individuel on confirmerà SLAVE en
poussant ENTER. Dans le cas d‛assemblage en groupe (M-S), nous suivrons les mêmes étapes pour le dispositif que
nous prétendons former comme SLAVE. Dans le dispsitif MASTER on changera l‛option SLAVE par MASTER en
poussant q. Dans le cas d'assemblage dans des groupes de plus de 2 dispositifs on changera l'option SLAVE par
SPEEDC dans tous les dispositifs en poussant 2 fois q (voir instructions de la centrale SPEEDCENTER).
Si un cycle n´est pas terminé , à cause d´une consommation permanente, on pourra fixer un temps
maximum de fonctionnement continu. Une fois surpassé le temps programmé (t.ALT) , une alternance sera
forcée. Valeur 00-> contrôle désactivé.
Il conviendra de régler la plage de lecture du transmetteur de pression installé. Si la plage est de 0 à 10 bars,
confirmer en appuyant sur le bouton ENTRER. Si la plage est de 0 à 16 bars, modifier par l'intermédiaire des
boutons pq puis confirmer.Si la plage est de 0 à 25 bars, modifier par l'intermédiaire des boutons pq puis
confirmer.
PRESSION MINIMALE. Configuration de la pression minimale du système. Avec la valeur 0,0 bar nous
désactivons le contrôle. Si le système détecte une pression inférieure à celle qui a été configurée comme
« P.Min » pendant une période de temps supérieure à « t P. Min », l'alarme A13 apparaîtra.
PÉRIODE PRESSION MINIMALE. Configuration de la période de temps pendant laquelle
l'équipement peut être au-dessous de la pression minimale avant le déclenchement de l´alarme A13
(pression min).
Après appuyer la touche ENTER le système reste configuré. Appuyer la touche AUTOMATIC
pour abandonner la modalité de fonctionement manuel.
Dans le cas d'assemblage en groupe on poussera AUTOMATIC uniquement dans le dispositif
formé comme MASTER.
pq
nous pouvons choisir le type d´entrée externe :
34
3".
MENU
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
ON
OFF
