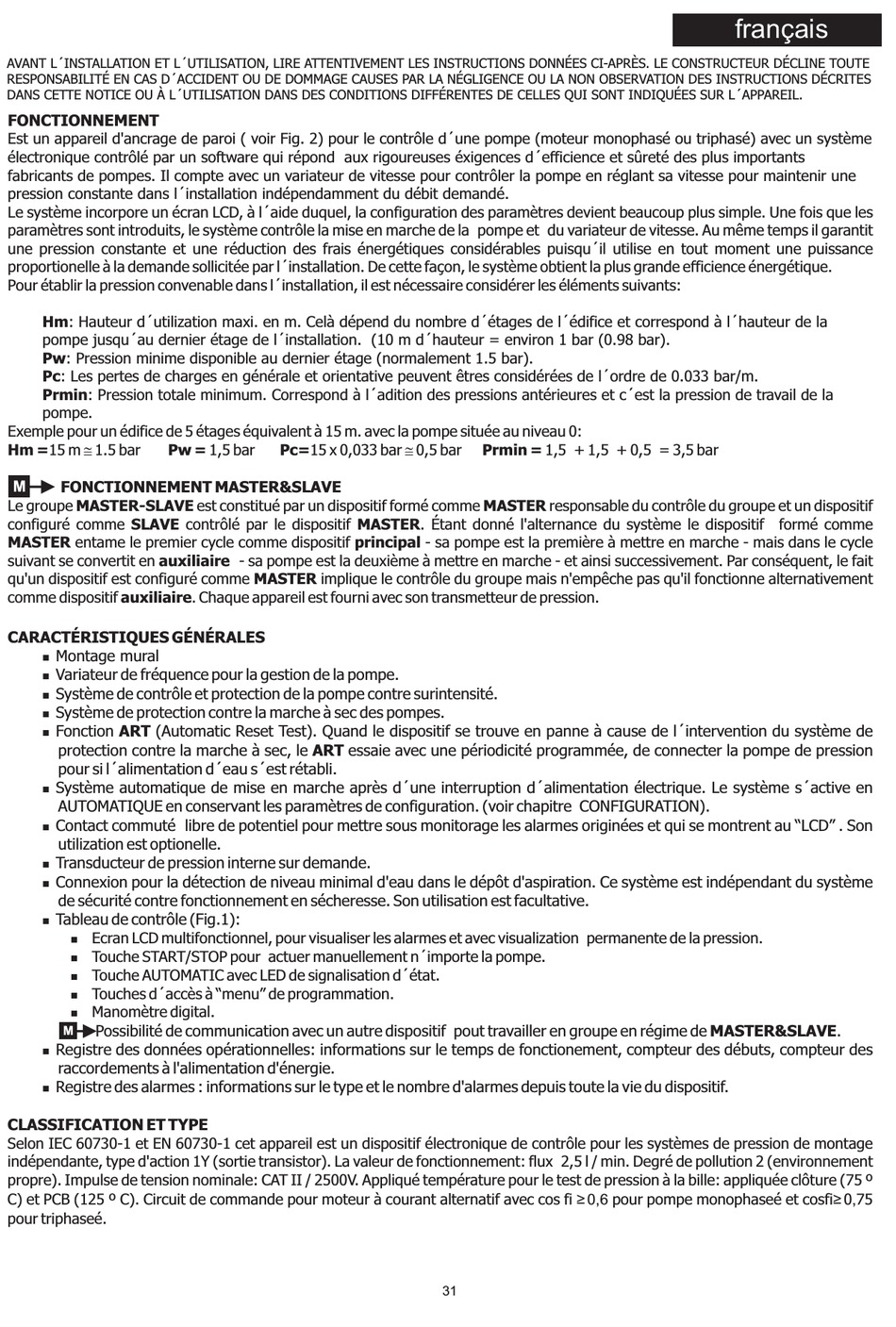

AVANT L´INSTALLATION ET L´UTILISATION, LIRE ATTENTIVEMENT LES INSTRUCTIONS DONNÉES CI-APRÈS. LE CONSTRUCTEUR DÉCLINE TOUTE
RESPONSABILITÉ EN CAS D´ACCIDENT OU DE DOMMAGE CAUSES PAR LA NÉGLIGENCE OU LA NON OBSERVATION DES INSTRUCTIONS DÉCRITES
DANS CETTE NOTICE OU À L´UTILISATION DANS DES CONDITIONS DIFFÉRENTES DE CELLES QUI SONT INDIQUÉES SUR L´APPAREIL.
FONCTIONNEMENT
Est un appareil d'ancrage de paroi ( voir Fig. 2) pour le contrôle d´une pompe (moteur monophasé ou triphasé) avec un système
électronique contrôlé par un software qui répond aux rigoureuses éxigences d´efficience et sûreté des plus importants
fabricants de pompes. Il compte avec un variateur de vitesse pour contrôler la pompe en réglant sa vitesse pour maintenir une
pression constante dans l´installation indépendamment du débit demandé.
Le système incorpore un écran LCD, à l´aide duquel, la configuration des paramètres devient beaucoup plus simple. Une fois que les
paramètres sont introduits, le système contrôle la mise en marche de la pompe et du variateur de vitesse. Au même temps il garantit
une pression constante et une réduction des frais énergétiques considérables puisqu´il utilise en tout moment une puissance
proportionelle à la demande sollicitée par l´installation. De cette façon, le système obtient la plus grande efficience énergétique.
Pour établir la pression convenable dans l´installation, il est nécessaire considérer les éléments suivants:
Hm: Hauteur d´utilization maxi. en m. Celà dépend du nombre d´étages de l´édifice et correspond à l´hauteur de la
pompe jusqu´au dernier étage de l´installation. (10 m d´hauteur = environ 1 bar (0.98 bar).
Pw: Pression minime disponible au dernier étage (normalement 1.5 bar).
Pc: Les pertes de charges en générale et orientative peuvent êtres considérées de l´ordre de 0.033 bar/m.
Prmin: Pression totale minimum. Correspond à l´adition des pressions antérieures et c´est la pression de travail de la
pompe.
Exemple pour un édifice de 5 étages équivalent à 15 m. avec la pompe située au niveau 0:
Hm =15 m @ 1.5 bar
Pw = 1,5 bar
M
FONCTIONNEMENT MASTER&SLAVE
Le groupe MASTER-SLAVE est constitué par un dispositif formé comme MASTER responsable du contrôle du groupe et un dispositif
configuré comme SLAVE contrôlé par le dispositif MASTER. Étant donné l'alternance du système le dispositif formé comme
MASTER entame le premier cycle comme dispositif principal - sa pompe est la première à mettre en marche - mais dans le cycle
suivant se convertit en auxiliaire - sa pompe est la deuxième à mettre en marche - et ainsi successivement. Par conséquent, le fait
qu'un dispositif est configuré comme MASTER implique le contrôle du groupe mais n'empêche pas qu'il fonctionne alternativement
comme dispositif auxiliaire. Chaque appareil est fourni avec son transmetteur de pression.
CARACTÉRISTIQUES GÉNÉRALES
Montage mural
n
Variateur de fréquence pour la gestion de la pompe.
n
Système de contrôle et protection de la pompe contre surintensité.
n
Système de protection contre la marche à sec des pompes.
n
Fonction ART (Automatic Reset Test). Quand le dispositif se trouve en panne à cause de l´intervention du système de
n
protection contre la marche à sec, le ART essaie avec une périodicité programmée, de connecter la pompe de pression
pour si l´alimentation d´eau s´est rétabli.
Système automatique de mise en marche après d´une interruption d´alimentation électrique. Le système s´active en
n
AUTOMATIQUE en conservant les paramètres de configuration. (voir chapitre CONFIGURATION).
Contact commuté libre de potentiel pour mettre sous monitorage les alarmes originées et qui se montrent au "LCD" . Son
n
utilization est optionelle.
Transducteur de pression interne sur demande.
n
Connexion pour la détection de niveau minimal d'eau dans le dépôt d'aspiration. Ce système est indépendant du système
n
de sécurité contre fonctionnement en sécheresse. Son utilisation est facultative.
Tableau de contrôle (Fig.1):
n
Ecran LCD multifonctionnel, pour visualiser les alarmes et avec visualization permanente de la pression.
n
Touche START/STOP pour actuer manuellement n´importe la pompe .
n
Touche AUTOMATIC avec LED de signalisation d´état .
n
Touches d´accès à "menu" de programmation.
n
Manomètre digital.
n
Possibilité de communication avec un autre dispositif pout travailler en groupe en régime de MASTER&SLAVE.
M
Registre des données opérationnelles: informations sur le temps de fonctionement, compteur des débuts, compteur des
n
raccordements à l'alimentation d'énergie.
Registre des alarmes : informations sur le type et le nombre d'alarmes depuis toute la vie du dispositif.
n
CLASSIFICATION ET TYPE
Selon IEC 60730-1 et EN 60730-1 cet appareil est un dispositif électronique de contrôle pour les systèmes de pression de montage
indépendante, type d'action 1Y (sortie transistor). La valeur de fonctionnement: flux 2,5 l / min. Degré de pollution 2 (environnement
propre). Impulse de tension nominale: CAT II / 2500V. Appliqué température pour le test de pression à la bille: appliquée clôture (75 º
C) et PCB (125 º C). Circuit de commande pour moteur à courant alternatif avec cos fi ≥ 0,6 pour pompe monophaseé et cosfi≥ 0,75
pour triphaseé.
Pc=15 x 0,033 bar @ 0,5 bar
31
Prmin = 1,5 + 1,5 + 0,5 = 3,5 bar
français
