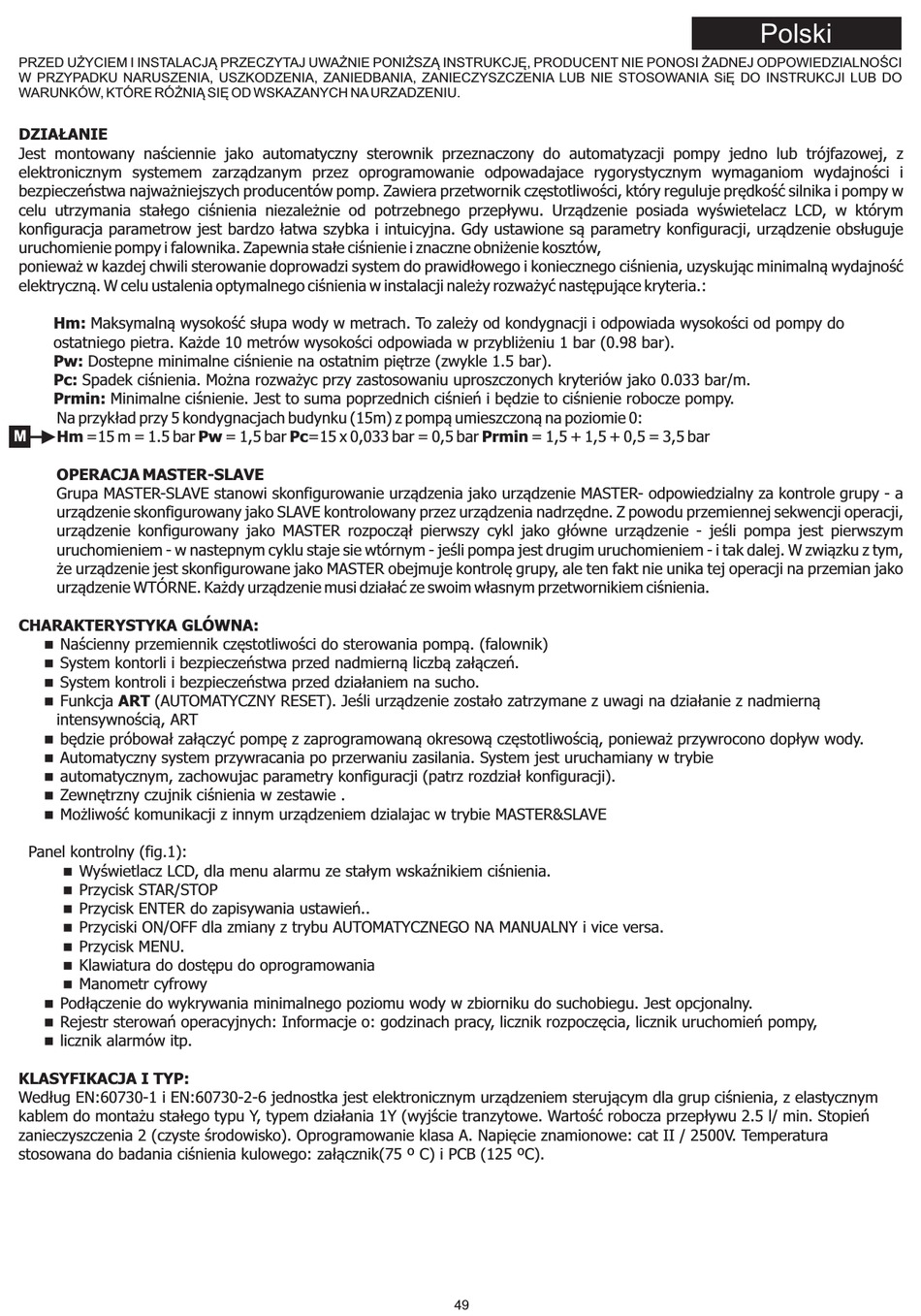

PRZED UŻYCIEM I INSTALACJĄ PRZECZYTAJ UWAŻNIE PONIŻSZĄ INSTRUKCJĘ, PRODUCENT NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI
W PRZYPADKU NARUSZENIA, USZKODZENIA, ZANIEDBANIA, ZANIECZYSZCZENIA LUB NIE STOSOWANIA SiĘ DO INSTRUKCJI LUB DO
WARUNKÓW, KTÓRE RÓŻNIĄ SIĘ OD WSKAZANYCH NA URZADZENIU.
DZIAŁANIE
Jest montowany naściennie jako automatyczny sterownik przeznaczony do automatyzacji pompy jedno lub trójfazowej, z
elektronicznym systemem zarządzanym przez oprogramowanie odpowadajace rygorystycznym wymaganiom wydajności i
bezpieczeństwa najważniejszych producentów pomp. Zawiera przetwornik częstotliwości, który reguluje prędkość silnika i pompy w
celu utrzymania stałego ciśnienia niezależnie od potrzebnego przepływu. Urządzenie posiada wyświetelacz LCD, w którym
konfiguracja parametrow jest bardzo łatwa szybka i intuicyjna. Gdy ustawione są parametry konfiguracji, urządzenie obsługuje
uruchomienie pompy i falownika. Zapewnia stałe ciśnienie i znaczne obniżenie kosztów,
ponieważ w kazdej chwili sterowanie doprowadzi system do prawidłowego i koniecznego ciśnienia, uzyskując minimalną wydajność
elektryczną. W celu ustalenia optymalnego ciśnienia w instalacji należy rozważyć następujące kryteria.:
Hm: Maksymalną wysokość słupa wody w metrach. To zależy od kondygnacji i odpowiada wysokości od pompy do
ostatniego pietra. Każde 10 metrów wysokości odpowiada w przybliżeniu 1 bar (0.98 bar).
Pw: Dostepne minimalne ciśnienie na ostatnim piętrze (zwykle 1.5 bar).
Pc: Spadek ciśnienia. Można rozważyc przy zastosowaniu uproszczonych kryteriów jako 0.033 bar/m.
Prmin: Minimalne ciśnienie. Jest to suma poprzednich ciśnień i będzie to ciśnienie robocze pompy.
Na przykład przy 5 kondygnacjach budynku (15m) z pompą umieszczoną na poziomie 0:
M Hm =15 m = 1.5 bar Pw = 1,5 bar Pc=15 x 0,033 bar = 0,5 bar Prmin = 1,5 + 1,5 + 0,5 = 3,5 bar
OPERACJA MASTER-SLAVE
Grupa MASTER-SLAVE stanowi skonfigurowanie urządzenia jako urządzenie MASTER- odpowiedzialny za kontrole grupy - a
urządzenie skonfigurowany jako SLAVE kontrolowany przez urządzenia nadrzędne. Z powodu przemiennej sekwencji operacji,
urządzenie konfigurowany jako MASTER rozpoczął pierwszy cykl jako główne urządzenie - jeśli pompa jest pierwszym
uruchomieniem - w nastepnym cyklu staje sie wtórnym - jeśli pompa jest drugim uruchomieniem - i tak dalej. W związku z tym,
że urządzenie jest skonfigurowane jako MASTER obejmuje kontrolę grupy, ale ten fakt nie unika tej operacji na przemian jako
urządzenie WTÓRNE. Każdy urządzenie musi działać ze swoim własnym przetwornikiem ciśnienia.
CHARAKTERYSTYKA GLÓWNA:
Naścienny przemiennik częstotliwości do sterowania pompą. (falownik)
n
System kontorli i bezpieczeństwa przed nadmierną liczbą załączeń.
n
System kontroli i bezpieczeństwa przed działaniem na sucho.
n
Funkcja ART (AUTOMATYCZNY RESET). Jeśli urządzenie zostało zatrzymane z uwagi na działanie z nadmierną
n
intensywnością, ART
będzie próbował załączyć pompę z zaprogramowaną okresową częstotliwością, ponieważ przywrocono dopływ wody.
n
Automatyczny system przywracania po przerwaniu zasilania. System jest uruchamiany w trybie
n
automatycznym, zachowujac parametry konfiguracji (patrz rozdział konfiguracji).
n
Zewnętrzny czujnik ciśnienia w zestawie .
n
Możliwość komunikacji z innym urządzeniem dzialajac w trybie MASTER&SLAVE
n
Panel kontrolny (fig.1):
Wyświetlacz LCD, dla menu alarmu ze stałym wskaźnikiem ciśnienia.
n
Przycisk STAR/STOP
n
Przycisk ENTER do zapisywania ustawień..
n
Przyciski ON/OFF dla zmiany z trybu AUTOMATYCZNEGO NA MANUALNY i vice versa.
n
Przycisk MENU.
n
Klawiatura do dostępu do oprogramowania
n
Manometr cyfrowy
n
Podłączenie do wykrywania minimalnego poziomu wody w zbiorniku do suchobiegu. Jest opcjonalny.
n
Rejestr sterowań operacyjnych: Informacje o: godzinach pracy, licznik rozpoczęcia, licznik uruchomień pompy,
n
licznik alarmów itp.
n
KLASYFIKACJA I TYP:
Według EN:60730-1 i EN:60730-2-6 jednostka jest elektronicznym urządzeniem sterującym dla grup ciśnienia, z elastycznym
kablem do montażu stałego typu Y, typem działania 1Y (wyjście tranzytowe. Wartość robocza przepływu 2.5 l/ min. Stopień
zanieczyszczenia 2 (czyste środowisko). Oprogramowanie klasa A. Napięcie znamionowe: cat II / 2500V. Temperatura
stosowana do badania ciśnienia kulowego: załącznik(75 º C) i PCB (125 ºC).
