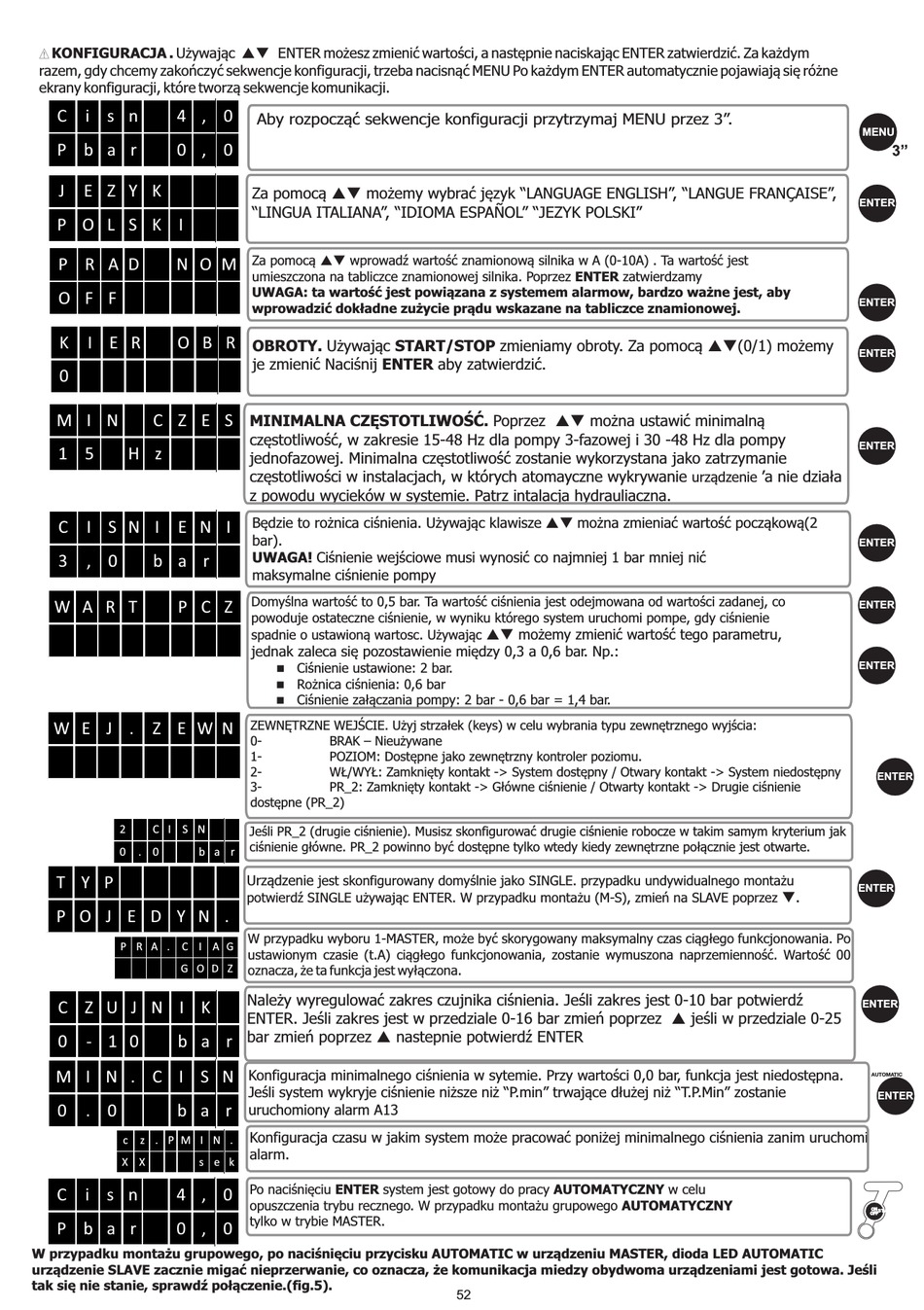

KONFIGURACJA . Używając pq ENTER możesz zmienić wartości, a następnie naciskając ENTER zatwierdzić. Za każdym
razem, gdy chcemy zakończyć sekwencje konfiguracji, trzeba nacisnąć MENU Po każdym ENTER automatycznie pojawiają się różne
ekrany konfiguracji, które tworzą sekwencje komunikacji.
C i s n 4 , 0
P b a r 0 , 0
J E Z Y K
P O L S K I
P R A D N O M
O F F
K I E R O B R
0
M I N C Z E S
1 5 H z
C I S N I E N I
3 , 0 b a r
W A R T P C Z
W E J . Z E W N
2 C I S N
0 . 0 b a r
T Y P
P O J E D Y N .
P R A . C I A G
G O D Z
C Z U J N I K
0 - 1 0 b a r
M I N . C I S N
0 . 0 b a r
c z . P M I N .
X X s e k
C i s n 4 , 0
P b a r 0 , 0
W przypadku montażu grupowego, po naciśnięciu przycisku AUTOMATIC w urządzeniu MASTER, dioda LED AUTOMATIC
urządzenie SLAVE zacznie migać nieprzerwanie, co oznacza, że komunikacja miedzy obydwoma urządzeniami jest gotowa. Jeśli
tak się nie stanie, sprawdź połączenie.(fig.5).
Aby rozpocząć sekwencje konfiguracji przytrzymaj MENU przez 3".
Za pomocą pq możemy wybrać język "LANGUAGE ENGLISH", "LANGUE FRANÇAISE",
"LINGUA ITALIANA", "IDIOMA ESPAÑOL" "JEZYK POLSKI"
Za pomocą pq wprowadź wartość znamionową silnika w A (0-10A) . Ta wartość jest
umieszczona na tabliczce znamionowej silnika. Poprzez ENTER zatwierdzamy
UWAGA: ta wartość jest powiązana z systemem alarmow, bardzo ważne jest, aby
wprowadzić dokładne zużycie prądu wskazane na tabliczce znamionowej.
OBROTY. Używając START/STOP zmieniamy obroty. Za pomocą pq(0/1) możemy
je zmienić Naciśnij ENTER aby zatwierdzić.
MINIMALNA CZĘSTOTLIWOŚĆ. Poprzez pq można ustawić minimalną
częstotliwość, w zakresie 15-48 Hz dla pompy 3-fazowej i 30 -48 Hz dla pompy
jednofazowej. Minimalna częstotliwość zostanie wykorzystana jako zatrzymanie
częstotliwości w instalacjach, w których atomayczne wykrywanie
z powodu wycieków w systemie. Patrz intalacja hydrauliaczna.
Będzie to rożnica ciśnienia. Używając klawisze pq można zmieniać wartość począkową(2
bar).
UWAGA! Ciśnienie wejściowe musi wynosić co najmniej 1 bar mniej nić
maksymalne ciśnienie pompy
Domyślna wartość to 0,5 bar. Ta wartość ciśnienia jest odejmowana od wartości zadanej, co
powoduje ostateczne ciśnienie, w wyniku którego system uruchomi pompe, gdy ciśnienie
spadnie o ustawioną wartosc. Używając
jednak zaleca się pozostawienie między 0,3 a 0,6 bar. Np.:
Ciśnienie ustawione: 2 bar.
n
Rożnica ciśnienia: 0,6 bar
n
Ciśnienie załączania pompy: 2 bar - 0,6 bar = 1,4 bar.
n
ZEWNĘTRZNE WEJŚCIE. Użyj strzałek (keys) w celu wybrania typu zewnętrznego wyjścia:
0- BRAK – Nieużywane
1- POZIOM: Dostępne jako zewnętrzny kontroler poziomu.
2- WŁ/WYŁ: Zamknięty kontakt -> System dostępny / Otwary kontakt -> System niedostępny
3- PR_2: Zamknięty kontakt -> Główne ciśnienie / Otwarty kontakt -> Drugie ciśnienie
dostępne (PR_2)
Jeśli PR_2 (drugie ciśnienie). Musisz skonfigurować drugie ciśnienie robocze w takim samym kryterium jak
ciśnienie główne. PR_2 powinno być dostępne tylko wtedy kiedy zewnętrzne połącznie jest otwarte.
Urządzenie jest skonfigurowany domyślnie jako SINGLE. przypadku undywidualnego montażu
potwierdź SINGLE używając ENTER. W przypadku montażu (M-S), zmień na SLAVE poprzez
W przypadku wyboru 1-MASTER, może być skorygowany maksymalny czas ciągłego funkcjonowania. Po
ustawionym czasie (t.A) ciągłego funkcjonowania, zostanie wymuszona naprzemienność. Wartość 00
oznacza, że ta funkcja jest wyłączona.
Należy wyregulować zakres czujnika ciśnienia. Jeśli zakres jest 0-10 bar potwierdź
ENTER. Jeśli zakres jest w przedziale 0-16 bar zmień poprzez p jeśli w przedziale 0-25
bar zmień poprzez p nastepnie potwierdź ENTER
Konfiguracja minimalnego ciśnienia w sytemie. Przy wartości 0,0 bar, funkcja jest niedostępna.
Jeśli system wykryje ciśnienie niższe niż "P.min" trwające dłużej niż "T.P.Min" zostanie
uruchomiony alarm A13
Konfiguracja czasu w jakim system może pracować poniżej minimalnego ciśnienia zanim uruchomi
alarm.
Po naciśnięciu ENTER system jest gotowy do pracy AUTOMATYCZNY w celu
opuszczenia trybu recznego. W przypadku montażu grupowego AUTOMATYCZNY
tylko w trybie MASTER.
pq możemy zmienić wartość tego parametru,
