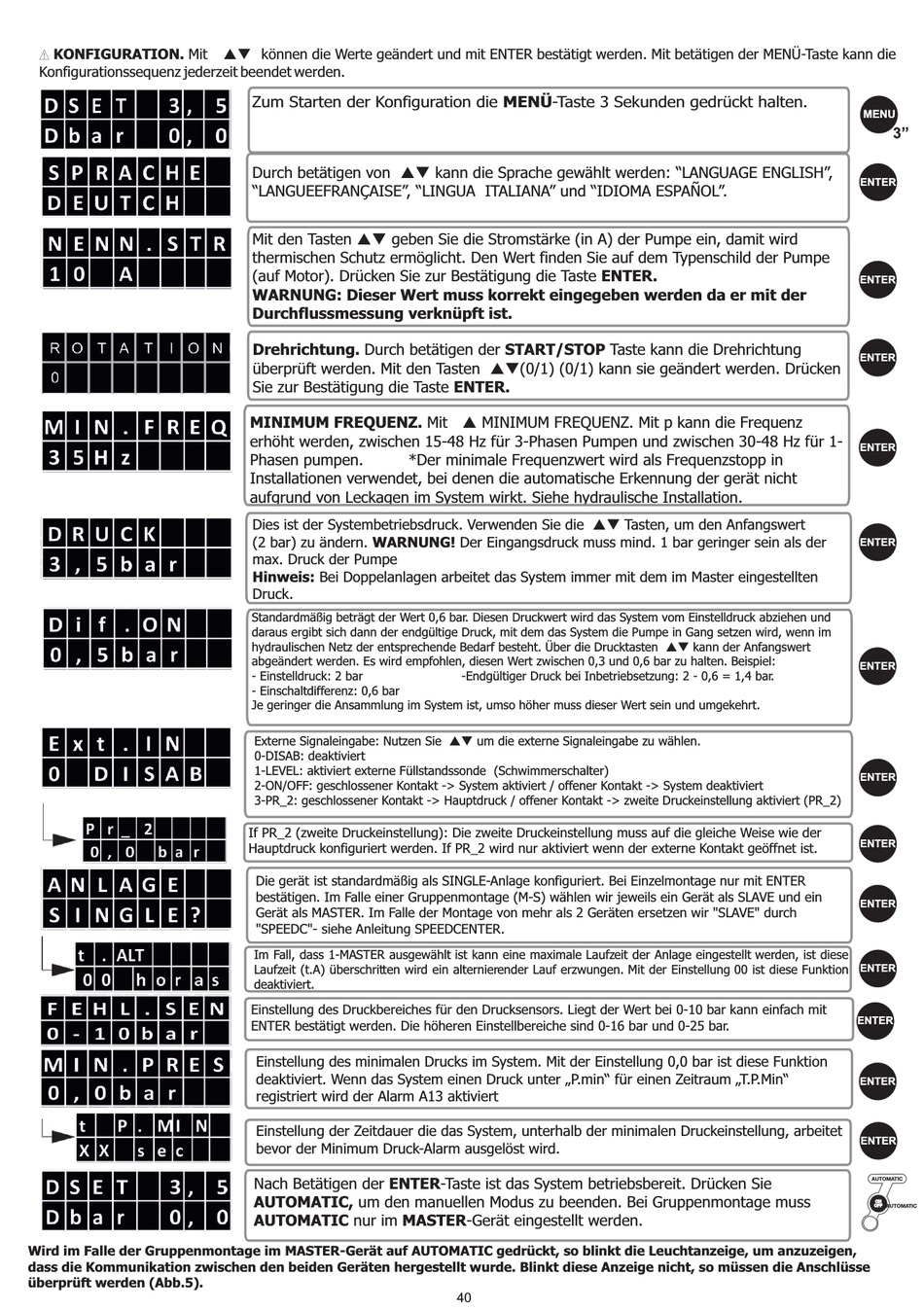

Coelbo SPEEDBOX 1010 MT Montage- Und Gebrauchsanleitung Seite 40

KONFIGURATION. Mit
Konfigurationssequenz jederzeit beendet werden.
Wird im Falle der Gruppenmontage im MASTER-Gerät auf AUTOMATIC gedrückt, so blinkt die Leuchtanzeige, um anzuzeigen,
dass die Kommunikation zwischen den beiden Geräten hergestellt wurde. Blinkt diese Anzeige nicht, so müssen die Anschlüsse
überprüft werden (Abb.5).
pq können die Werte geändert und mit ENTER bestätigt werden. Mit betätigen der MENÜ-Taste kann die
Zum Starten der Konfiguration die MENÜ-Taste 3 Sekunden gedrückt halten.
Durch betätigen von pq kann die Sprache gewählt werden: "LANGUAGE ENGLISH",
"LANGUEEFRANÇAISE", "LINGUA ITALIANA" und "IDIOMA ESPAÑOL".
Mit den Tasten pq geben Sie die Stromstärke (in A) der Pumpe ein, damit wird
thermischen Schutz ermöglicht. Den Wert finden Sie auf dem Typenschild der Pumpe
(auf Motor). Drücken Sie zur Bestätigung die Taste ENTER.
WARNUNG: Dieser Wert muss korrekt eingegeben werden da er mit der
Durchflussmessung verknüpft ist.
Drehrichtung. Durch betätigen der START/STOP Taste kann die Drehrichtung
überprüft werden. Mit den Tasten pq(0/1) (0/1) kann sie geändert werden. Drücken
Sie zur Bestätigung die Taste ENTER.
MINIMUM FREQUENZ. Mit p MINIMUM FREQUENZ. Mit p kann die Frequenz
erhöht werden, zwischen 15-48 Hz für 3-Phasen Pumpen und zwischen 30-48 Hz für 1-
Phasen pumpen.
Installationen verwendet, bei denen die automatische Erkennung der gerät nicht
aufgrund von Leckagen im System wirkt. Siehe hydraulische Installation.
Dies ist der Systembetriebsdruck. Verwenden Sie die pq Tasten, um den Anfangswert
(2 bar) zu ändern. WARNUNG! Der Eingangsdruck muss mind. 1 bar geringer sein als der
max. Druck der Pumpe
Hinweis: Bei Doppelanlagen arbeitet das System immer mit dem im Master eingestellten
Druck.
Standardmäßig beträgt der Wert 0,6 bar. Diesen Druckwert wird das System vom Einstelldruck abziehen und
daraus ergibt sich dann der endgültige Druck, mit dem das System die Pumpe in Gang setzen wird, wenn im
hydraulischen Netz der entsprechende Bedarf besteht. Über die Drucktasten pq kann der Anfangswert
abgeändert werden. Es wird empfohlen, diesen Wert zwischen 0,3 und 0,6 bar zu halten. Beispiel:
- Einstelldruck: 2 bar
- Einschaltdifferenz: 0,6 bar
Je geringer die Ansammlung im System ist, umso höher muss dieser Wert sein und umgekehrt.
Externe Signaleingabe: Nutzen Sie
0-DISAB: deaktiviert
1-LEVEL: aktiviert externe Füllstandssonde (Schwimmerschalter)
2-ON/OFF: geschlossener Kontakt -> System aktiviert / offener Kontakt -> System deaktiviert
3-PR_2: geschlossener Kontakt -> Hauptdruck / offener Kontakt -> zweite Druckeinstellung aktiviert (PR_2)
If PR_2 (zweite Druckeinstellung): Die zweite Druckeinstellung muss auf die gleiche Weise wie der
Hauptdruck konfiguriert werden. If PR_2 wird nur aktiviert wenn der externe Kontakt geöffnet ist.
Die gerät ist standardmäßig als SINGLE-Anlage konfiguriert. Bei Einzelmontage nur mit ENTER
bestätigen. Im Falle einer Gruppenmontage (M-S) wählen wir jeweils ein Gerät als SLAVE und ein
Gerät als MASTER. Im Falle der Montage von mehr als 2 Geräten ersetzen wir "SLAVE" durch
"SPEEDC"- siehe Anleitung SPEEDCENTER.
Im Fall, dass 1-MASTER ausgewählt ist kann eine maximale Laufzeit der Anlage eingestellt werden, ist diese
Laufzeit (t.A) überschritten wird ein alternierender Lauf erzwungen. Mit der Einstellung 00 ist diese Funktion
deaktiviert.
Einstellung des Druckbereiches für den Drucksensors. Liegt der Wert bei 0-10 bar kann einfach mit
ENTER bestätigt werden. Die höheren Einstellbereiche sind 0-16 bar und 0-25 bar.
Einstellung des minimalen Drucks im System. Mit der Einstellung 0,0 bar ist diese Funktion
deaktiviert. Wenn das System einen Druck unter „P.min" für einen Zeitraum „T.P.Min"
registriert wird der Alarm A13 aktiviert
Einstellung der Zeitdauer die das System, unterhalb der minimalen Druckeinstellung, arbeitet
bevor der Minimum Druck-Alarm ausgelöst wird.
Nach Betätigen der ENTER-Taste ist das System betriebsbereit. Drücken Sie
AUTOMATIC, um den manuellen Modus zu beenden. Bei Gruppenmontage muss
AUTOMATIC nur im MASTER-Gerät eingestellt werden.
*Der minimale Frequenzwert wird als Frequenzstopp in
-Endgültiger Druck bei Inbetriebsetzung: 2 - 0,6 = 1,4 bar.
pq um die externe Signaleingabe zu wählen.
