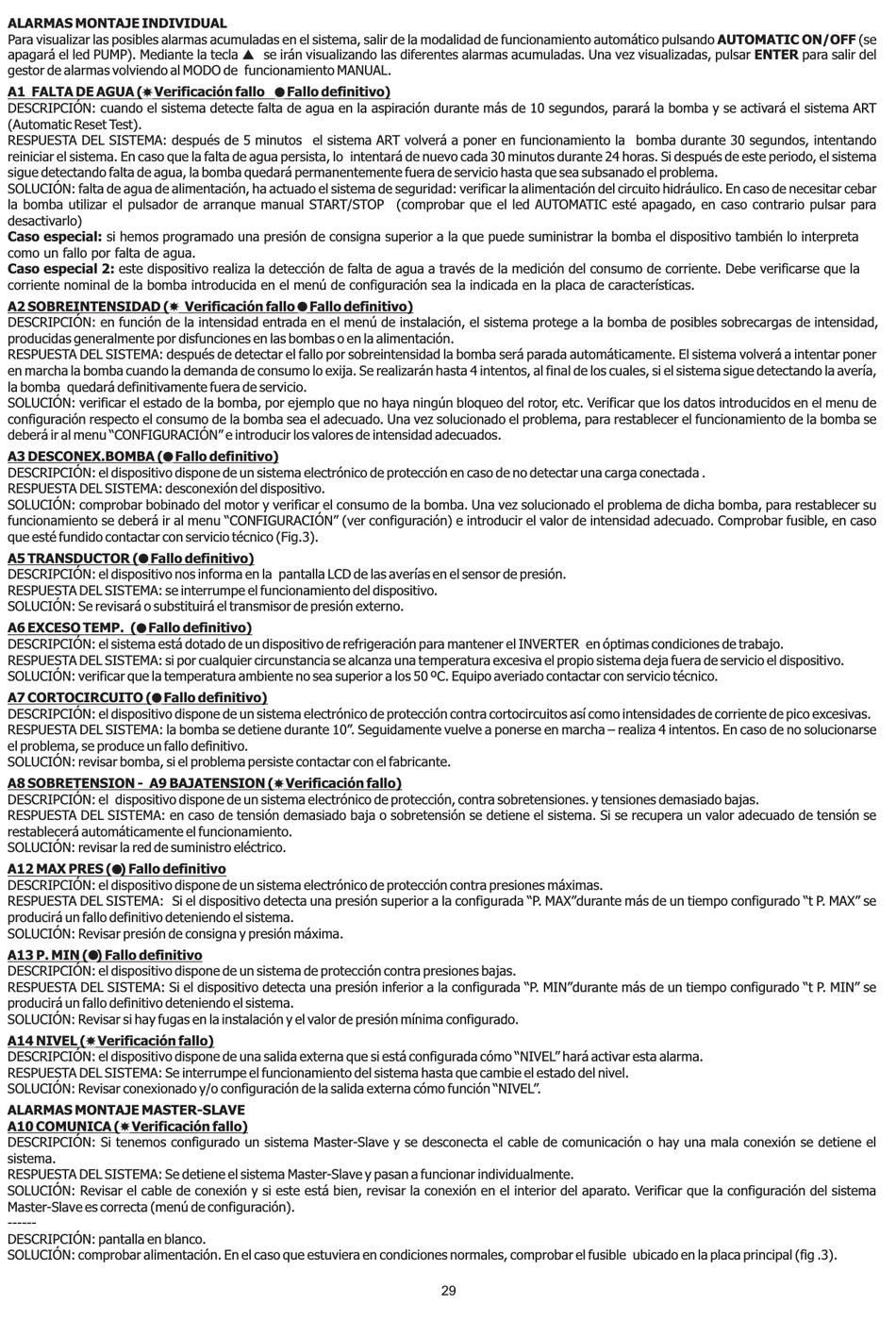

ALARMAS MONTAJE INDIVIDUAL
Para visualizar las posibles alarmas acumuladas en el sistema, salir de la modalidad de funcionamiento automático pulsando
apagará el led PUMP). Mediante la tecla
gestor de alarmas volviendo al MODO de funcionamiento MANUAL.
A1 FALTA DE AGUA ( Verificación fallo
DESCRIPCIÓN: cuando el sistema detecte falta de agua en la aspiración durante más de 10 segundos, parará la bomba y se activará el sistema ART
(Automatic Reset Test).
RESPUESTA DEL SISTEMA: después de 5 minutos el sistema ART volverá a poner en funcionamiento la bomba durante 30 segundos, intentando
reiniciar el sistema. En caso que la falta de agua persista, lo intentará de nuevo cada 30 minutos durante 24 horas. Si después de este periodo, el sistema
sigue detectando falta de agua, la bomba quedará permanentemente fuera de servicio hasta que sea subsanado el problema.
SOLUCIÓN: falta de agua de alimentación, ha actuado el sistema de seguridad: verificar la alimentación del circuito hidráulico. En caso de necesitar cebar
la bomba utilizar el pulsador de arranque manual START/STOP (comprobar que el led AUTOMATIC esté apagado, en caso contrario pulsar para
desactivarlo)
Caso especial: si hemos programado una presión de consigna superior a la que puede suministrar la bomba el dispositivo también lo interpreta
como un fallo por falta de agua.
Caso especial 2: este dispositivo realiza la detección de falta de agua a través de la medición del consumo de corriente. Debe verificarse que la
corriente nominal de la bomba introducida en el menú de configuración sea la indicada en la placa de características.
A2 SOBREINTENSIDAD (
DESCRIPCIÓN: en función de la intensidad entrada en el menú de instalación, el sistema protege a la bomba de posibles sobrecargas de intensidad,
producidas generalmente por disfunciones en las bombas o en la alimentación.
RESPUESTA DEL SISTEMA: después de detectar el fallo por sobreintensidad la bomba será parada automáticamente. El sistema volverá a intentar poner
en marcha la bomba cuando la demanda de consumo lo exija. Se realizarán hasta 4 intentos, al final de los cuales, si el sistema sigue detectando la avería,
la bomba quedará definitivamente fuera de servicio.
SOLUCIÓN: verificar el estado de la bomba, por ejemplo que no haya ningún bloqueo del rotor, etc. Verificar que los datos introducidos en el menu de
configuración respecto el consumo de la bomba sea el adecuado. Una vez solucionado el problema, para restablecer el funcionamiento de la bomba se
deberá ir al menu "CONFIGURACIÓN" e introducir los valores de intensidad adecuados.
A3 DESCONEX.BOMBA ( Fallo definitivo)
DESCRIPCIÓN: el dispositivo dispone de un sistema electrónico de protección en caso de no detectar una carga conectada .
RESPUESTA DEL SISTEMA: desconexión del dispositivo.
SOLUCIÓN: comprobar bobinado del motor y verificar el consumo de la bomba. Una vez solucionado el problema de dicha bomba, para restablecer su
funcionamiento se deberá ir al menu "CONFIGURACIÓN" (ver configuración) e introducir el valor de intensidad adecuado. Comprobar fusible, en caso
que esté fundido contactar con servicio técnico (Fig.3).
A5 TRANSDUCTOR ( Fallo definitivo)
DESCRIPCIÓN: el dispositivo nos informa en la pantalla LCD de las averías en el sensor de presión.
RESPUESTA DEL SISTEMA: se interrumpe el funcionamiento del dispositivo.
SOLUCIÓN: Se revisará o substituirá el transmisor de presión externo.
A6 EXCESO TEMP. ( Fallo definitivo)
DESCRIPCIÓN: el sistema está dotado de un dispositivo de refrigeración para mantener el INVERTER en óptimas condiciones de trabajo.
RESPUESTA DEL SISTEMA: si por cualquier circunstancia se alcanza una temperatura excesiva el propio sistema deja fuera de servicio el dispositivo.
SOLUCIÓN: verificar que la temperatura ambiente no sea superior a los 50 ºC. Equipo averiado contactar con servicio técnico.
A7 CORTOCIRCUITO ( Fallo definitivo)
DESCRIPCIÓN: el dispositivo dispone de un sistema electrónico de protección contra cortocircuitos así como intensidades de corriente de pico excesivas.
RESPUESTA DEL SISTEMA: la bomba se detiene durante 10". Seguidamente vuelve a ponerse en marcha – realiza 4 intentos. En caso de no solucionarse
el problema, se produce un fallo definitivo.
SOLUCIÓN: revisar bomba, si el problema persiste contactar con el fabricante.
A8 SOBRETENSION - A9 BAJATENSION ( Verificación fallo)
DESCRIPCIÓN: el dispositivo
RESPUESTA DEL SISTEMA: en caso de tensión demasiado baja o sobretensión se detiene el sistema. Si se recupera un valor adecuado de tensión se
restablecerá automáticamente el funcionamiento.
SOLUCIÓN: revisar la red de suministro eléctrico.
A12 MAX PRES ( ) Fallo definitivo
DESCRIPCIÓN: el dispositivo dispone de un sistema electrónico de
RESPUESTA DEL SISTEMA: Si el dispositivo detecta una presión superior a la configurada "P. MAX"durante más de un tiempo configurado "t P. MAX" se
producirá un fallo definitivo deteniendo el sistema.
SOLUCIÓN: Revisar presión de consigna y presión máxima.
A13 P. MIN ( ) Fallo definitivo
DESCRIPCIÓN: el dispositivo dispone de un sistema de protección contra presiones bajas.
RESPUESTA DEL SISTEMA: Si el dispositivo detecta una presión inferior a la configurada "P. MIN"durante más de un tiempo configurado "t P. MIN" se
producirá un fallo definitivo deteniendo el sistema.
SOLUCIÓN: Revisar si hay fugas en la instalación y el valor de presión mínima configurado.
A14 NIVEL ( Verificación fallo)
DESCRIPCIÓN: el dispositivo dispone de una salida externa que si está configurada cómo "NIVEL" hará activar esta alarma.
RESPUESTA DEL SISTEMA: Se interrumpe el funcionamiento del sistema hasta que cambie el estado del nivel.
SOLUCIÓN: Revisar conexionado y/o configuración de la salida externa cómo función "NIVEL".
ALARMAS MONTAJE MASTER-SLAVE
A10 COMUNICA ( Verificación fallo)
DESCRIPCIÓN: Si tenemos configurado un sistema Master-Slave y se desconecta el cable de comunicación o hay una mala conexión se detiene el
sistema.
RESPUESTA DEL SISTEMA: Se detiene el sistema Master-Slave y pasan a funcionar individualmente.
SOLUCIÓN: Revisar el cable de conexión y si este está bien, revisar la conexión en el interior del aparato. Verificar que la configuración del sistema
Master-Slave es correcta (menú de configuración).
------
DESCRIPCIÓN: pantalla en blanco.
SOLUCIÓN: comprobar alimentación. En el caso que estuviera en condiciones normales, comprobar el fusible ubicado en la placa principal (fig .3).
p
se irán visualizando las diferentes alarmas acumuladas. Una vez visualizadas, pulsar
Fallo definitivo)
Verificación fallo Fallo definitivo)
dispone de un sistema electrónico de protección, contra sobretensiones. y tensiones demasiado bajas.
protección contra presiones máximas.
29
