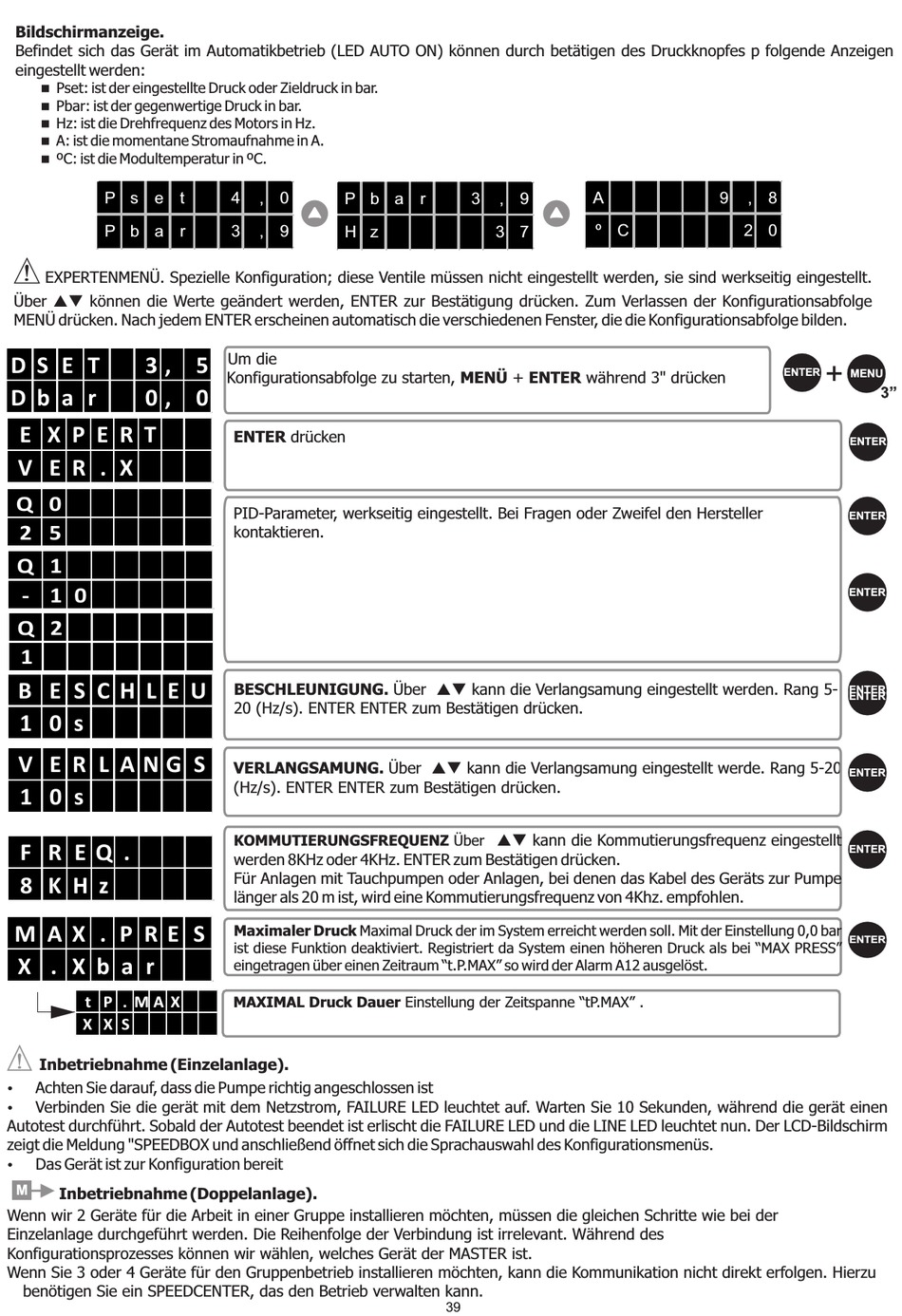

Coelbo SPEEDBOX 1010 MT Montage- Und Gebrauchsanleitung Seite 39

Bildschirmanzeige.
Befindet sich das Gerät im Automatikbetrieb (LED AUTO ON) können durch betätigen des Druckknopfes p folgende Anzeigen
eingestellt werden:
Pset: ist der eingestellte Druck oder Zieldruck in bar.
n
Pbar: ist der gegenwertige Druck in bar.
n
Hz: ist die Drehfrequenz des Motors in Hz.
n
A: ist die momentane Stromaufnahme in A.
n
ºC: ist die Modultemperatur in ºC.
n
P s e t
P b a r
EXPERTENMENÜ. Spezielle Konfiguration; diese Ventile müssen nicht eingestellt werden, sie sind werkseitig eingestellt.
Über pq können die Werte geändert werden, ENTER zur Bestätigung drücken. Zum Verlassen der Konfigurationsabfolge
MENÜ drücken. Nach jedem ENTER erscheinen automatisch die verschiedenen Fenster, die die Konfigurationsabfolge bilden.
D S E T 3 , 5
D b a r 0 , 0
E X P E R T
V E R . X
Q 0
2 5
Q 1
- 1 0
Q 2
1
B E S C H L E U
1 0 s
V E R L A N G S
1 0 s
F R E Q .
8 K H z
M A X . P R E S
X . X b a r
t P . M A X
X X S
Inbetriebnahme (Einzelanlage).
Achten Sie darauf, dass die Pumpe richtig angeschlossen ist
Ÿ
Verbinden Sie die gerät mit dem Netzstrom, FAILURE LED leuchtet auf. Warten Sie 10 Sekunden, während die gerät einen
Ÿ
Autotest durchführt. Sobald der Autotest beendet ist erlischt die FAILURE LED und die LINE LED leuchtet nun. Der LCD-Bildschirm
zeigt die Meldung "SPEEDBOX und anschließend öffnet sich die Sprachauswahl des Konfigurationsmenüs.
Das Gerät ist zur Konfiguration bereit
Ÿ
M
Inbetriebnahme (Doppelanlage).
Wenn wir 2 Geräte für die Arbeit in einer Gruppe installieren möchten, müssen die gleichen Schritte wie bei der
Einzelanlage durchgeführt werden. Die Reihenfolge der Verbindung ist irrelevant. Während des
Konfigurationsprozesses können wir wählen, welches Gerät der MASTER ist.
Wenn Sie 3 oder 4 Geräte für den Gruppenbetrieb installieren möchten, kann die Kommunikation nicht direkt erfolgen. Hierzu
benötigen Sie ein SPEEDCENTER, das den Betrieb verwalten kann.
4 , 0
P b a r
3 , 9 H z
Um die
Konfigurationsabfolge zu starten, MENÜ + ENTER während 3" drücken
ENTER drücken
PID-Parameter, werkseitig eingestellt. Bei Fragen oder Zweifel den Hersteller
kontaktieren.
BESCHLEUNIGUNG. Über pq kann die Verlangsamung eingestellt werden. Rang 5-
20 (Hz/s). ENTER ENTER zum Bestätigen drücken.
VERLANGSAMUNG. Über pq kann die Verlangsamung eingestellt werde. Rang 5-20
(Hz/s). ENTER ENTER zum Bestätigen drücken.
KOMMUTIERUNGSFREQUENZ Über
werden 8KHz oder 4KHz. ENTER zum Bestätigen drücken.
Für Anlagen mit Tauchpumpen oder Anlagen, bei denen das Kabel des Geräts zur Pumpe
länger als 20 m ist, wird eine Kommutierungsfrequenz von 4Khz. empfohlen.
Maximaler Druck Maximal Druck der im System erreicht werden soll. Mit der Einstellung 0,0 bar
ist diese Funktion deaktiviert. Registriert da System einen höheren Druck als bei "MAX PRESS"
eingetragen über einen Zeitraum "t.P.MAX" so wird der Alarm A12 ausgelöst.
MAXIMAL Druck Dauer Einstellung der Zeitspanne "tP.MAX" .
A
3 , 9
º C
3 7
pq kann die Kommutierungsfrequenz eingestellt
39
9 , 8
2 0
+
ENTER
MENU
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
