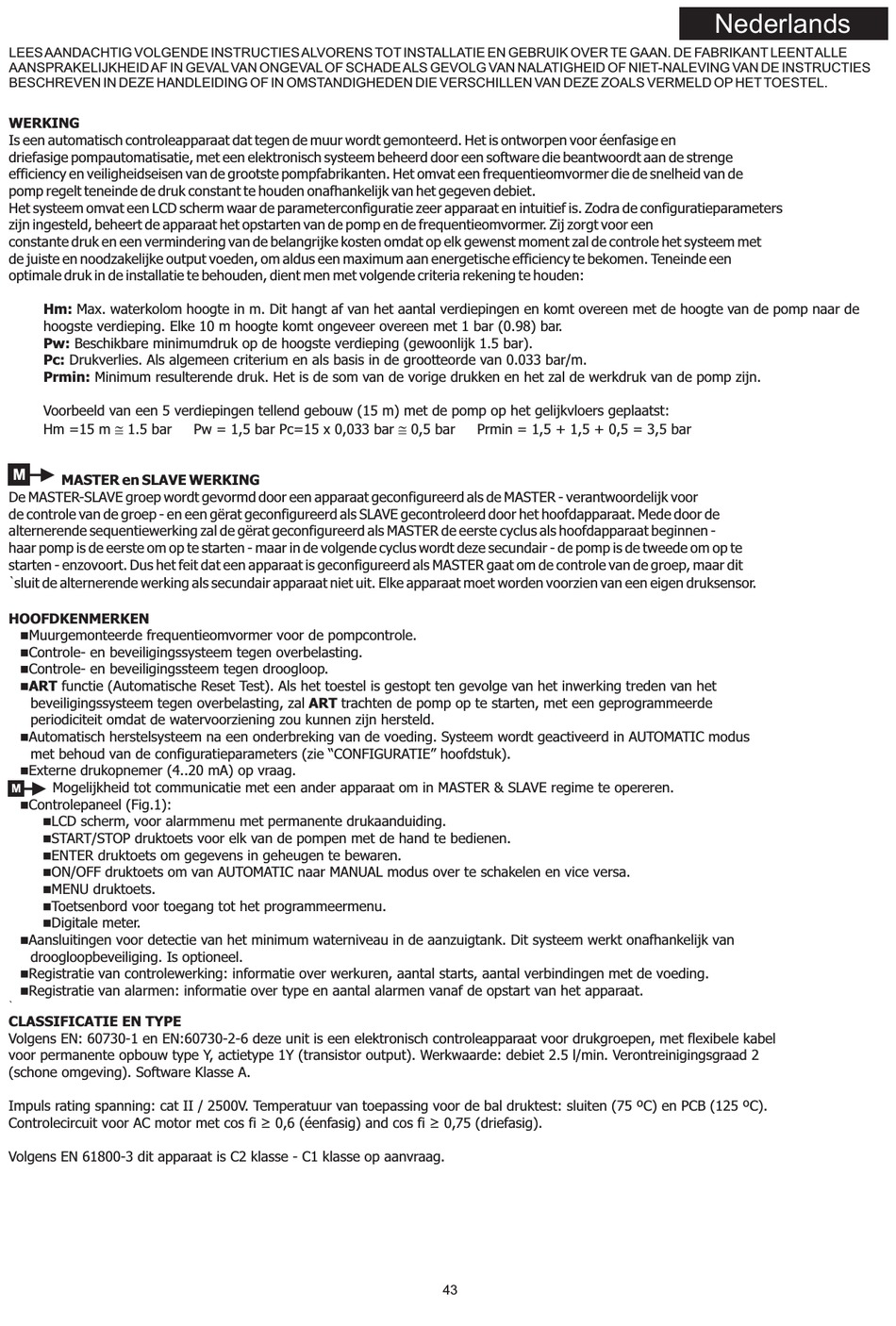

LEES AANDACHTIG VOLGENDE INSTRUCTIES ALVORENS TOT INSTALLATIE EN GEBRUIK OVER TE GAAN. DE FABRIKANT LEENT ALLE
AANSPRAKELIJKHEID AF IN GEVAL VAN ONGEVAL OF SCHADE ALS GEVOLG VAN NALATIGHEID OF NIET-NALEVING VAN DE INSTRUCTIES
BESCHREVEN IN DEZE HANDLEIDING OF IN OMSTANDIGHEDEN DIE VERSCHILLEN VAN DEZE ZOALS VERMELD OP HET TOESTEL.
WERKING
Is een automatisch controleapparaat dat tegen de muur wordt gemonteerd. Het is ontworpen voor éenfasige en
driefasige pompautomatisatie, met een elektronisch systeem beheerd door een software die beantwoordt aan de strenge
efficiency en veiligheidseisen van de grootste pompfabrikanten. Het omvat een frequentieomvormer die de snelheid van de
pomp regelt teneinde de druk constant te houden onafhankelijk van het gegeven debiet.
Het systeem omvat een LCD scherm waar de parameterconfiguratie zeer apparaat en intuitief is. Zodra de configuratieparameters
zijn ingesteld, beheert de apparaat het opstarten van de pomp en de frequentieomvormer. Zij zorgt voor een
constante druk en een vermindering van de belangrijke kosten omdat op elk gewenst moment zal de controle het systeem met
de juiste en noodzakelijke output voeden, om aldus een maximum aan energetische efficiency te bekomen. Teneinde een
optimale druk in de installatie te behouden, dient men met volgende criteria rekening te houden:
Hm: Max. waterkolom hoogte in m. Dit hangt af van het aantal verdiepingen en komt overeen met de hoogte van de pomp naar de
hoogste verdieping. Elke 10 m hoogte komt ongeveer overeen met 1 bar (0.98) bar.
Pw: Beschikbare minimumdruk op de hoogste verdieping (gewoonlijk 1.5 bar).
Pc: Drukverlies. Als algemeen criterium en als basis in de grootteorde van 0.033 bar/m.
Prmin: Minimum resulterende druk. Het is de som van de vorige drukken en het zal de werkdruk van de pomp zijn.
Voorbeeld van een 5 verdiepingen tellend gebouw (15 m) met de pomp op het gelijkvloers geplaatst:
Hm =15 m @ 1.5 bar
M
MASTER en SLAVE WERKING
De MASTER-SLAVE groep wordt gevormd door een apparaat geconfigureerd als de MASTER - verantwoordelijk voor
de controle van de groep - en een gërat geconfigureerd als SLAVE gecontroleerd door het hoofdapparaat. Mede door de
alternerende sequentiewerking zal de gërat geconfigureerd als MASTER de eerste cyclus als hoofdapparaat beginnen -
haar pomp is de eerste om op te starten - maar in de volgende cyclus wordt deze secundair - de pomp is de tweede om op te
starten - enzovoort. Dus het feit dat een apparaat is geconfigureerd als MASTER gaat om de controle van de groep, maar dit
!
sluit de alternerende werking als secundair apparaat niet uit. Elke apparaat moet worden voorzien van een eigen druksensor.
HOOFDKENMERKEN
Muurgemonteerde frequentieomvormer voor de pompcontrole.
n
Controle- en beveiligingssysteem tegen overbelasting.
n
Controle- en beveiligingssteem tegen droogloop.
n
ART functie (Automatische Reset Test). Als het toestel is gestopt ten gevolge van het inwerking treden van het
n
beveiligingssysteem tegen overbelasting, zal ART trachten de pomp op te starten, met een geprogrammeerde
periodiciteit omdat de watervoorziening zou kunnen zijn hersteld.
Automatisch herstelsysteem na een onderbreking van de voeding. Systeem wordt geactiveerd in AUTOMATIC modus
n
met behoud van de configuratieparameters (zie "CONFIGURATIE" hoofdstuk).
Externe drukopnemer (4..20 mA) op vraag.
n
Mogelijkheid tot communicatie met een ander apparaat om in MASTER & SLAVE regime te opereren.
M
Controlepaneel (Fig.1):
n
LCD scherm, voor alarmmenu met permanente drukaanduiding.
n
START/STOP druktoets voor elk van de pompen met de hand te bedienen.
n
ENTER druktoets om gegevens in geheugen te bewaren.
n
ON/OFF druktoets om van AUTOMATIC naar MANUAL modus over te schakelen en vice versa.
n
MENU druktoets.
n
Toetsenbord voor toegang tot het programmeermenu.
n
Digitale meter.
n
Aansluitingen voor detectie van het minimum waterniveau in de aanzuigtank. Dit systeem werkt onafhankelijk van
n
droogloopbeveiliging. Is optioneel.
Registratie van controlewerking: informatie over werkuren, aantal starts, aantal verbindingen met de voeding.
n
Registratie van alarmen: informatie over type en aantal alarmen vanaf de opstart van het apparaat.
n
!
CLASSIFICATIE EN TYPE
Volgens EN: 60730-1 en EN:60730-2-6 deze unit is een elektronisch controleapparaat voor drukgroepen, met flexibele kabel
voor permanente opbouw type Y, actietype 1Y (transistor output). Werkwaarde: debiet 2.5 l/min. Verontreinigingsgraad 2
(schone omgeving). Software Klasse A.
Impuls rating spanning: cat II / 2500V. Temperatuur van toepassing voor de bal druktest: sluiten (75 ºC) en PCB (125 ºC).
Controlecircuit voor AC motor met cos fi ≥ 0,6 (éenfasig) and cos fi ≥ 0,75 (driefasig).
Volgens EN 61800-3 dit apparaat is C2 klasse - C1 klasse op aanvraag.
Pw = 1,5 bar Pc=15 x 0,033 bar @ 0,5 bar Prmin = 1,5 + 1,5 + 0,5 = 3,5 bar
