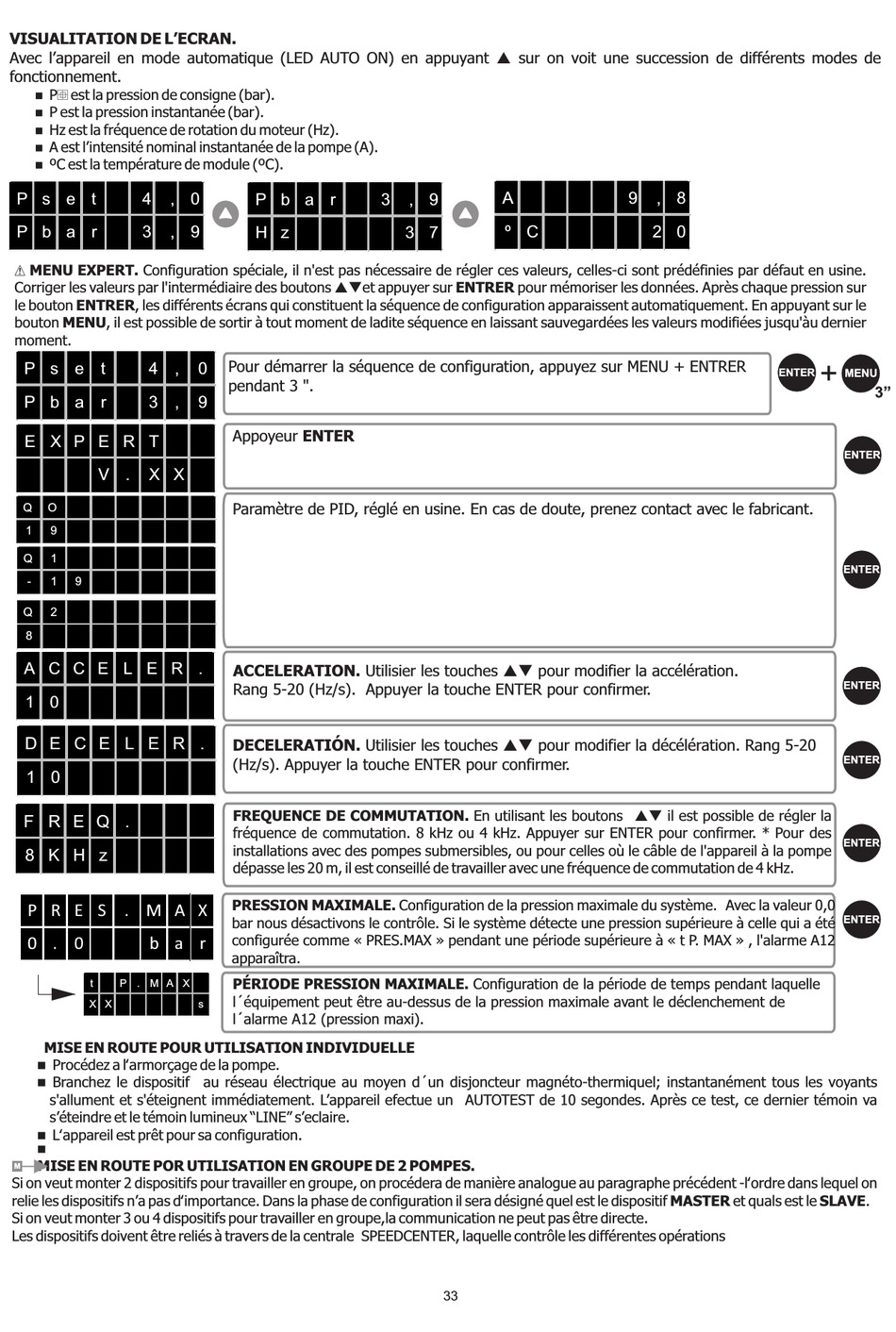

Coelbo SPEEDBOX 1010 MT Montage- Und Gebrauchsanleitung Seite 33

VISUALITATION DE L'ECRAN.
Avec l'appareil en mode automatique (LED AUTO ON) en appuyant p sur on voit une succession de différents modes de
fonctionnement.
P est la pression de consigne (bar).
n
P est la pression instantanée (bar).
n
Hz est la fréquence de rotation du moteur (Hz).
n
A est l'intensité nominal instantanée de la pompe (A).
n
ºC est la température de module (ºC).
n
P s e t 4 , 0
P b a r 3 , 9
MENU EXPERT. Configuration spéciale, il n'est pas nécessaire de régler ces valeurs, celles-ci sont prédéfinies par défaut en usine.
Corriger les valeurs par l'intermédiaire des boutons pqet appuyer sur ENTRER pour mémoriser les données. Après chaque pression sur
le bouton ENTRER, les différents écrans qui constituent la séquence de configuration apparaissent automatiquement. En appuyant sur le
bouton MENU, il est possible de sortir à tout moment de ladite séquence en laissant sauvegardées les valeurs modifiées jusqu'àu dernier
moment.
P s e t 4 ,
P b a r 3 ,
E X P E R T
V . X X
Q O
1 9
Q 1
- 1 9
Q 2
8
A C C E L E R .
1 0
D E C E L E R .
1 0
F R E Q .
8 K H z
P R E S . M A X
0 . 0 b a r
t P . M A X
X X
MISE EN ROUTE POUR UTILISATION INDIVIDUELLE
Procédez a l‛armorçage de la pompe.
n
Branchez le dispositif au réseau électrique au moyen d´un disjoncteur magnéto-thermiquel; instantanément tous les voyants
n
s'allument et s'éteignent immédiatement. L'appareil efectue un AUTOTEST de 10 segondes. Après ce test, ce dernier témoin va
s'éteindre et le témoin lumineux "LINE" s'eclaire.
L‛appareil est prêt pour sa configuration.
n
n
MISE EN ROUTE POR UTILISATION EN GROUPE DE 2 POMPES.
M
Si on veut monter 2 dispositifs pour travailler en groupe, on procédera de manière analogue au paragraphe précédent -l‛ordre dans lequel on
relie les dispositifs n'a pas d‛importance. Dans la phase de configuration il sera désigné quel est le dispositif MASTER et quals est le SLAVE.
Si on veut monter 3 ou 4 dispositifs pour travailler en groupe,la communication ne peut pas être directe.
Les dispositifs doivent être reliés à travers de la centrale SPEEDCENTER, laquelle contrôle les différentes opérations
P b a r
H z
Pour démarrer la séquence de configuration, appuyez sur MENU + ENTRER
0
pendant 3 ".
9
Appoyeur ENTER
Paramètre de PID, réglé en usine. En cas de doute, prenez contact avec le fabricant.
ACCELERATION. Utilisier les touches pq pour modifier la accélération.
Rang 5-20 (Hz/s). Appuyer la touche ENTER pour confirmer.
DECELERATIÓN. Utilisier les touches pq pour modifier la décélération. Rang 5-20
(Hz/s). Appuyer la touche ENTER pour confirmer.
FREQUENCE DE COMMUTATION. En utilisant les boutons pq il est possible de régler la
fréquence de commutation. 8 kHz ou 4 kHz. Appuyer sur ENTER pour confirmer. * Pour des
installations avec des pompes submersibles, ou pour celles où le câble de l'appareil à la pompe
dépasse les 20 m, il est conseillé de travailler avec une fréquence de commutation de 4 kHz.
PRESSION MAXIMALE. Configuration de la pression maximale du système. Avec la valeur 0,0
bar nous désactivons le contrôle. Si le système détecte une pression supérieure à celle qui a été
configurée comme « PRES.MAX » pendant une période supérieure à « t P. MAX » , l'alarme A12
apparaîtra.
PÉRIODE PRESSION MAXIMALE. Configuration de la période de temps pendant laquelle
l´équipement peut être au-dessus de la pression maximale avant le déclenchement de
s
l´alarme A12 (pression maxi).
A
3 , 9
º C
3 7
33
9 , 8
2 0
ENTER
+
MENU
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
