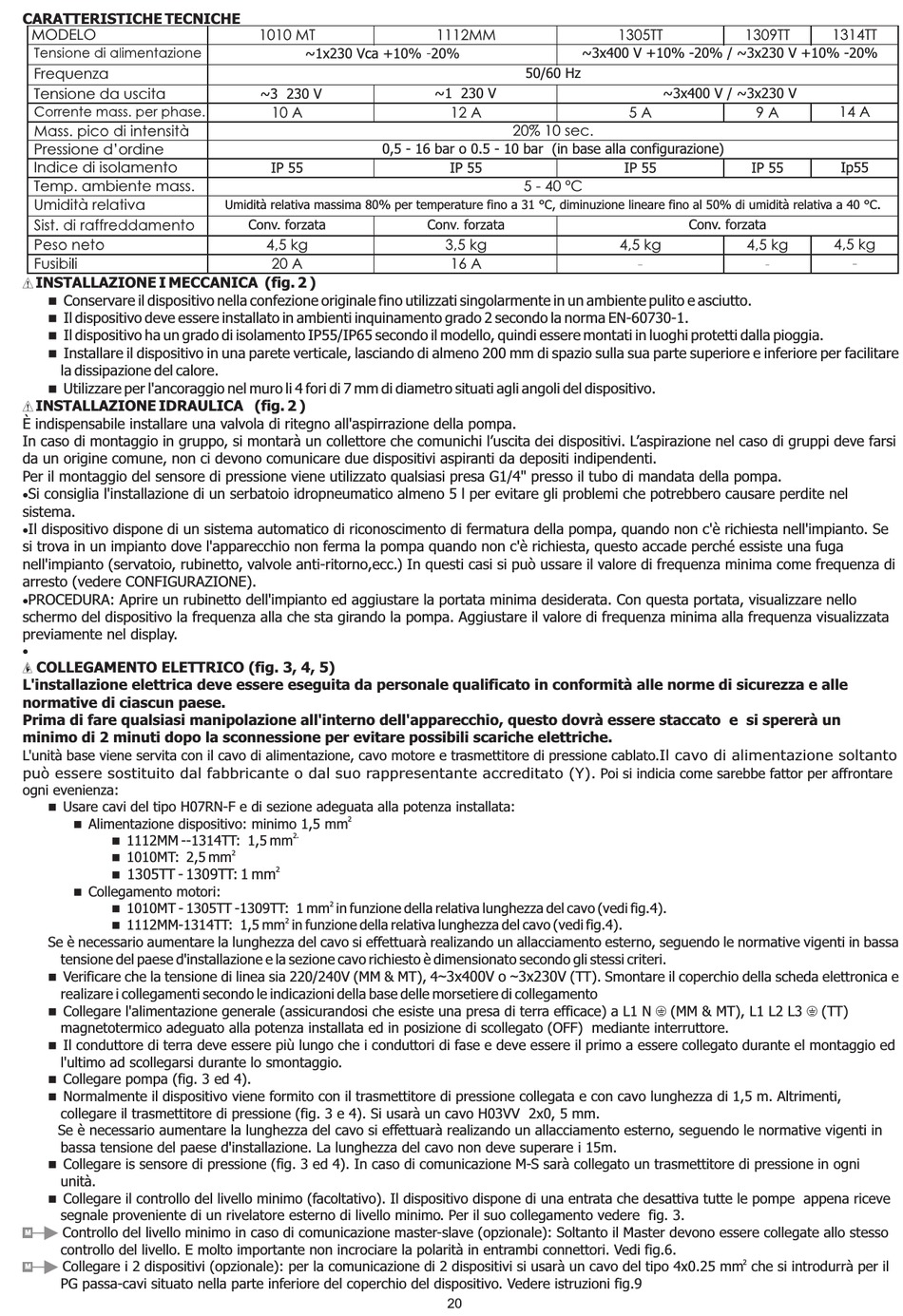

CARATTERISTICHE TECNICHE
MODELO
Frequenza
Tensione da uscita
Pressione d'ordine
Indice di isolamento
Temp. ambiente mass.
Umidità relativa
INSTALLAZIONE I MECCANICA (fig. 2 )
Conservare il dispositivo nella confezione originale fino utilizzati singolarmente in un ambiente pulito e asciutto.
n
Il dispositivo deve essere installato in ambienti inquinamento grado 2 secondo la norma EN-60730-1.
n
Il dispositivo ha un grado di isolamento IP55/IP65 secondo il modello, quindi essere montati in luoghi protetti dalla pioggia.
n
Installare il dispositivo in una parete verticale, lasciando di almeno 200 mm di spazio sulla sua parte superiore e inferiore per facilitare
n
la dissipazione del calore.
Utilizzare per l'ancoraggio nel muro li 4 fori di 7 mm di diametro situati agli angoli del dispositivo.
n
INSTALLAZIONE IDRAULICA (fig. 2 )
È indispensabile installare una valvola di ritegno all'aspirrazione della pompa.
In caso di montaggio in gruppo, si montarà un collettore che comunichi l'uscita dei dispositivi. L'aspirazione nel caso di gruppi deve farsi
da un origine comune, non ci devono comunicare due dispositivi aspiranti da depositi indipendenti.
Per il montaggio del sensore di pressione viene utilizzato qualsiasi presa G1/4" presso il tubo di mandata della pompa.
Si consiglia l'installazione di un serbatoio idropneumatico almeno 5 l per evitare gli problemi che potrebbero causare perdite nel
·
sistema.
Il dispositivo dispone di un sistema automatico di riconoscimento di fermatura della pompa, quando non c'è richiesta nell'impianto. Se
·
si trova in un impianto dove l'apparecchio non ferma la pompa quando non c'è richiesta, questo accade perché essiste una fuga
nell'impianto (servatoio, rubinetto, valvole anti-ritorno,ecc.) In questi casi si può ussare il valore di frequenza minima come frequenza di
arresto (vedere CONFIGURAZIONE).
PROCEDURA: Aprire un rubinetto dell'impianto ed aggiustare la portata minima desiderata. Con questa portata, visualizzare nello
·
schermo del dispositivo la frequenza alla che sta girando la pompa. Aggiustare il valore di frequenza minima alla frequenza visualizzata
previamente nel display.
·
COLLEGAMENTO ELETTRICO (fig. 3, 4, 5)
L'installazione elettrica deve essere eseguita da personale qualificato in conformità alle norme di sicurezza e alle
normative di ciascun paese.
Prima di fare qualsiasi manipolazione all'interno dell'apparecchio, questo dovrà essere staccato e si spererà un
minimo di 2 minuti dopo la sconnessione per evitare possibili scariche elettriche.
L'unità base viene servita con il cavo di alimentazione, cavo motore e trasmettitore di pressione cablato. Il cavo di alimentazione soltanto
può essere sostituito dal fabbricante o dal suo rappresentante accreditato (Y). Poi si indicia come sarebbe fattor per affrontare
ogni evenienza:
Usare cavi del tipo H07RN-F e di sezione adeguata alla potenza installata:
n
Alimentazione dispositivo: minimo 1,5 mm
n
1112MM --1314TT: 1,5 mm
n
1010MT: 2,5 mm
n
1305TT - 1309TT: 1 mm
n
Collegamento motori:
n
1010MT - 1305TT -1309TT: 1 mm in funzione della relativa lunghezza del cavo (vedi fig.4).
n
1112MM-1314TT: 1,5 mm in funzione della relativa lunghezza del cavo (vedi fig.4).
n
Se è necessario aumentare la lunghezza del cavo si effettuarà realizando un allacciamento esterno, seguendo le normative vigenti in bassa
tensione del paese d'installazione e la sezione cavo richiesto è dimensionato secondo gli stessi criteri.
Verificare che la tensione di linea sia 220/240V (MM & MT), 4 ~3x400V o ~3x230V (TT). Smontare il coperchio della scheda elettronica e
n
realizare i collegamenti secondo le indicazioni della base delle morsetiere di collegamento
Collegare l'alimentazione generale (assicurandosi che esiste una presa di terra efficace) a L1 N
n
magnetotermico adeguato alla potenza installata ed in posizione di scollegato (OFF) mediante interruttore.
Il conduttore di terra deve essere più lungo che i conduttori di fase e deve essere il primo a essere collegato durante el montaggio ed
n
l'ultimo ad scollegarsi durante lo smontaggio.
Collegare pompa (fig. 3 ed 4).
n
Normalmente il dispositivo viene formito con il trasmettitore di pressione collegata e con cavo lunghezza di 1,5 m. Altrimenti,
n
collegare il trasmettitore di pressione (fig. 3 e 4). Si usarà un cavo H03VV 2x0, 5 mm.
Se è necessario aumentare la lunghezza del cavo si effettuarà realizando un allacciamento esterno, seguendo le normative vigenti in
bassa tensione del paese d'installazione. La lunghezza del cavo non deve superare i 15m.
Collegare is sensore di pressione (fig. 3 ed 4). In caso di comunicazione M-S sarà collegato un trasmettitore di pressione in ogni
n
unità.
Collegare il controllo del livello minimo (facoltativo). Il dispositivo dispone di una entrata che desattiva tutte le pompe appena riceve
n
segnale proveniente di un rivelatore esterno di livello minimo. Per il suo collegamento vedere fig. 3.
Controllo del livello minimo in caso di comunicazione master-slave (opzionale): Soltanto il Master devono essere collegate allo stesso
M
controllo del livello. E molto importante non incrociare la polarità in entrambi connettori. Vedi fig.6.
Collegare i 2 dispositivi (opzionale): per la comunicazione di 2 dispositivi si usarà un cavo del tipo 4x0.25 mm che si introdurrà per il
M
PG passa-cavi situato nella parte inferiore del coperchio del dispositivo. Vedere istruzioni fig.9
0,5 - 16 bar o 0.5 - 10 bar (in base alla configurazione)
Umidità relativa massima 80% per temperature fino a 31 °C, diminuzione lineare fino al 50% di umidità relativa a 40 °C
2
2.
2
2
2
2
~3x400 V +10% -20% / ~3x230 V +10% -20%
50/60 Hz
~1 230 V
20% 10 sec.
5 - 40 ºC
20
1314TT
~3x400 V / ~3x230 V
Conv. forzata
(MM & MT), L1 L2 L3 (TT)
2
14 A
Ip55
.
4,5 kg
-
