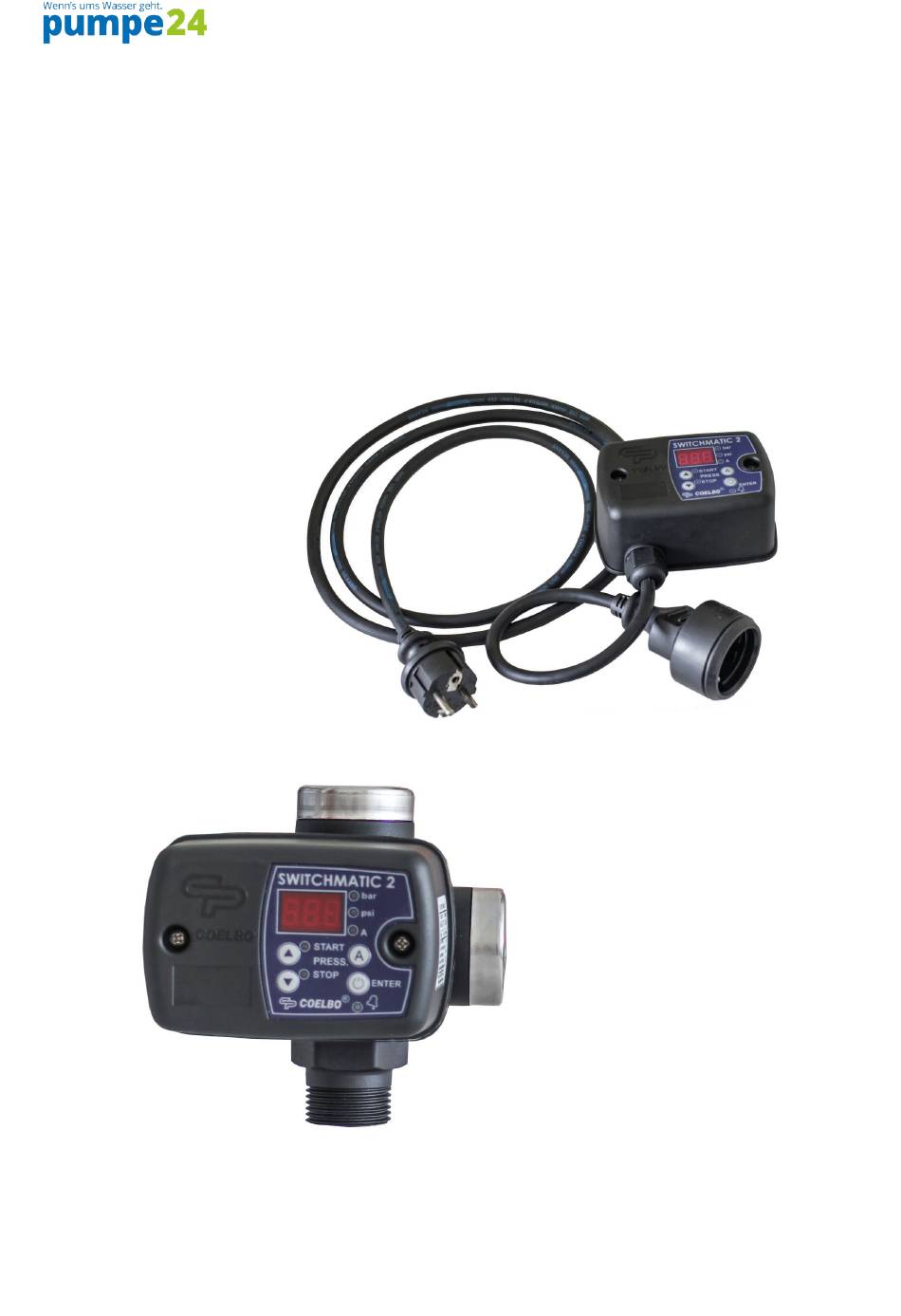

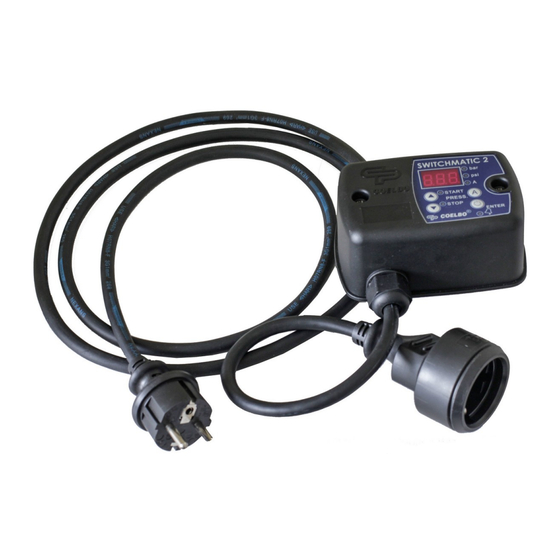

- Seite 1 Wassertechnik GmbH Hultschiner Damm 359 12623 Berlin info@pumpe24.de www.pumpe24.de Betriebsanleitung Coelbo Switchmatic 2 V1.1 Technische Änderungen vorbehalten. Für Druckfehler wird keine Haftung übernommen. Seite 1 von 12...
-
Seite 2: Inhaltsverzeichnis
1.1.2 Betreiberqualifikationen 1.1.3 Rechtliche Hinweise 1.2 Aufbau und Kennzeichnung der Betriebsanleitung 1.2.1 Kennzeichnung von Hinweisen 1.2.2 Konventionen 1.3 Servicekontakt 1.4 Verwendungsrichtlinien des Switchmatic 2 1.4.1 Vorschriftsmäßige Verwendung 1.4.2 nicht vorschriftsmäßige Verwendung 2 Sicherheit 2.1 Sicherheitskennzeichnungen 2.2 Berücksichtigung der Betriebsanleitung 2.3 Transport und Lagerung 3 Produkteigenschaften und Bedienung 3.1 Trockenlaufschutz... -
Seite 3: Allgemeineinformationen
1 allgemeine Informationen 1.1 Verantwortlichkeiten 1.1.1 Haftung des Herstellers Coelbo Bei Nichtbeachtung der Betriebsanleitung, insbesondere der Sicherheitshinweise, sowie • beim eigenmächtigen Umbau des Gerätes oder dem Einbau von Nicht-Originalersatzteilen, haftet der Hersteller nicht für entstandene Schäden und mangelnder Funktion des Druckschalters. -
Seite 4: Servicekontakt
- Es darf kein Rückschlagventil oder Druckminderer zwischen dem Ausdehnungsgefäß und Switchmatic 2 eingebaut werden. - Das Fördermedium muss frei von abrasiven Bestandteilen sein. Der Switchmatic 2 ist ein elektronischer Druckschalter der Pumpen bis 2,2 kW automatisch • ein- und aus schaltet Der Druckschalter verfügt über einen integrierten Trockenlaufschutz... -
Seite 5: Berücksichtigung Der Betriebsanleitung
• Größte einstellbare Differenz 7,5bar • Werkseinstellung 1,0bar Einschaltpunkt und 3,0bar Ausschaltpunkt • Druckknopf für manuellen Start • Steckerfertig mit Stecker und Steckbuchse (gilt nicht für Switchmatic 2 T-Kit) 3.2 Trockenlaufschutz Bei Wassermangel schaltet der Switchmatic 2 die Pumpe automatisch ab. Der •... -
Seite 6: Installationsbeispiel
Dies bedeutet wenn die Pumpe ein max. Fördervolumen von 80l/min erreicht, dann sollte eine Kesselgröße von min. 8l gewählt werden. 3.5 Handhabung elektronischer Druckschalter Auf dem Bedienfeld des Switchmatic 2 befinden sich 4 Tasten. • Mit diesen können Parameter verändert, Statuswerte angezeigt und das Gerät ausgeschaltet werden. -
Seite 7: Parametrierung Der Betriebsdaten
Alarm: Wassermangel oder Überstrom ((O)) Alarm: Wassermangel mit aktivierter ART- Funktion oder Überstrom; das System versucht den Normalbetrieb eigenständig wiederherzustellen (((O))) Alarm: zu häufiges Ein-/ Ausschalten der Pumpe Taste Drücken Funktion Ausgehend vom Zustand ON - Gerät auf OFF Ausgehend vom Zustand OFF - Das Gerät setzt sich in Gang und die Anklicken Pumpe aktiviert sich bis Pstop. -
Seite 8: Weitere Einstellungen Am Druckschalter
Einschaltdruck parametrieren: • - Drücken Sie für 3 Sekunden die Taste - Auf der Anzeige erscheint blinkend der Wert des aktuell eingestellten Einschaltdruck und es blinkt die LED START - Der Einschaltdruck wird nun auf zwischen 0,5 - 7 bar eingestellt mit den Tasten - Die Eingabe muss bestätigt werden, damit der Wert übernommen wird Abschaltdruck parametrieren: •... -
Seite 9: Einstellung Weitere Systemparameter Am Druckschalter
r.01 r.99 Nur wenn der oben beschriebene Schritt zur Aktivierung der 3 Sekunden Alarmfunktion zur Warnung bei zu schnellen Zyklen durchgeführt wurde (rc1 und rc2), kann die Zeitperiode zwischen den drei Versuchen der Wiederherstellung des Betriebes in Sekunden gewählt werden. Als schneller Zyklus werden Zyklen mit einer Dauer zwischen 1 und 99 Sekunden betrachtet Sb1 Ermöglicht die Aktivierung des Standby- Modus des Displays (Sb1) oder die Deaktivierung (Sb0) um Energie zu sparen. -
Seite 10: Technische Daten
4 Technische Daten 4.1 Technische Details Druckschalter Switchmatic 2 mit digitalem Trockenlaufschutz Elektrische Leistung P1 2,2 kW Frequenz 50/60 Hz Gewicht ohne Kabel 0,3kg Hersteller Coelbo Hydraulischer Anschluss Switchmatic 2 ¼“ IG Hydraulische Anschlüsse Switchmatic 2T-Kit 1“ AG x 1“ IG x 1“ IG Max. -
Seite 11: Anlieferung Und Auspacken
Nach Erhalt des Switchmatic 2 überprüfen Sie unverzüglich die Verpackung auf mögliche • Transportschäden. Melden Sie mögliche Beschädigungen unverzüglich dem Lieferanten/Transportunternehmen. Nach der Entnahme des Switchmatic 2 aus der Verpackung, stellen Sie sicher, dass diese • keine Schäden bei dem Transport erlitten hat. 6 Lagerbedingungen 6.1 Sicherheit... -
Seite 12: Instandhaltung
Wiedereinstecken sichern! - Arbeiten an elektrischen Teilen der Pumpe dürfen nur von qualifiziertem Fachpersonal vorgenommen werden. 9.2 Wartung Der Druckschalter Switchmatic 2 benötigt nur ein Minimum an Wartung. Bei normalem Gebrauch wird eine monatliche Sichtkontrolle empfohlen. 10 Entsorgung HINWEIS SWITCHMATIC 2 NICHT IM HAUSMÜLL ENTSORGEN !
