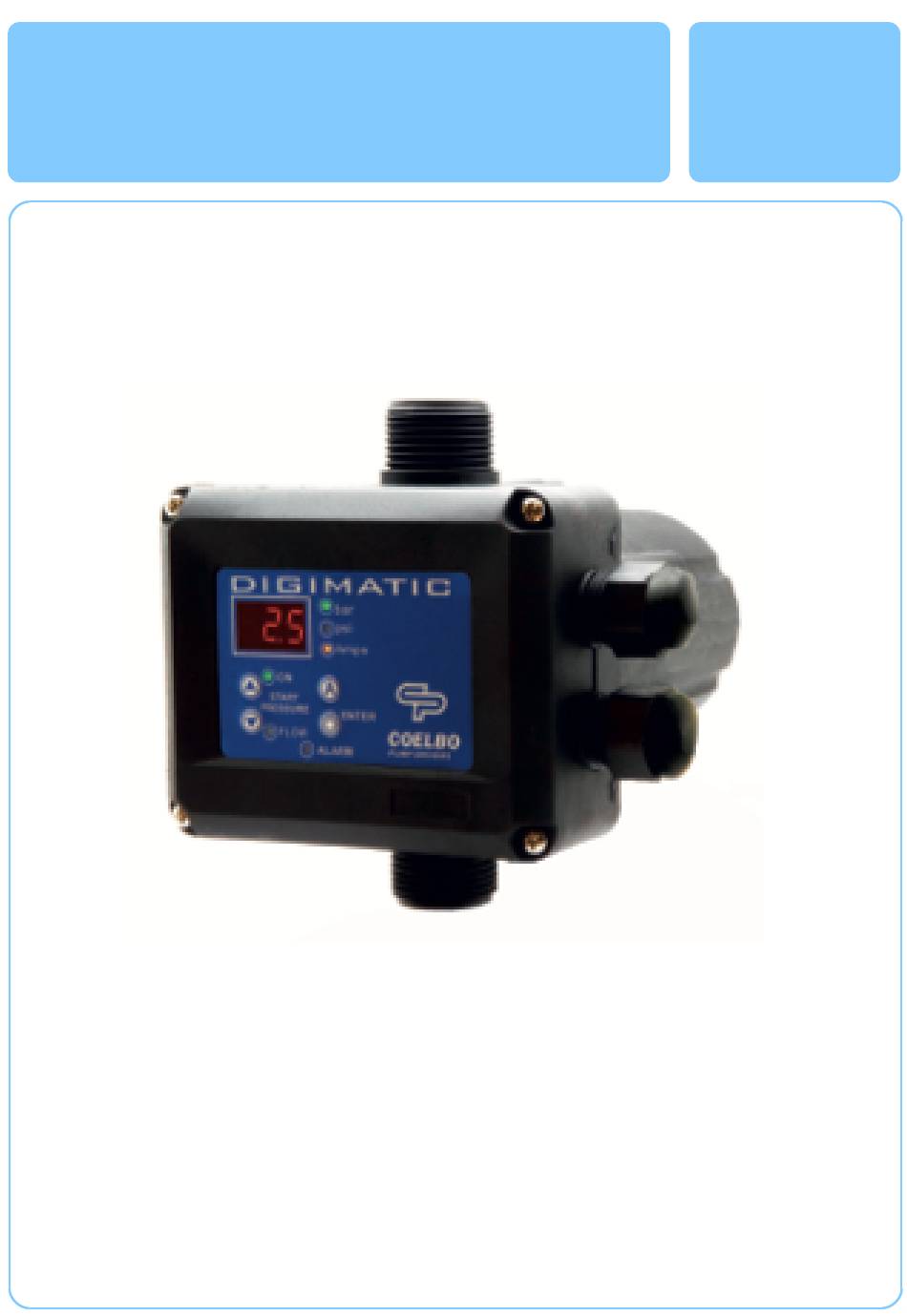

ZP CONTROL 05 COMFORT
ZP CONTROL 05 COMFORT
GEBRAUCHSANLEITUNG
GEBRAUCHSANLEITUNG
2 x 3-fach Messingverschraubungen
2 x 3-fach Messingverschraubungen
Die Steuerung ist verkabelt
Die Steuerung ist verkabelt
Auf Wunsch werden montiert
Auf Wunsch werden montiert
Regenwassernutzung
Regenwassernutzung
Peter Brendler
Peter Brendler
Goldberger Str. 110
Goldberger Str. 110
40822 Mettmann
40822 Mettmann
(02104) 98 36 46
(02104) 98 36 46
Tel:
Tel:
mobil:
mobil:
(01638) 98 36 43
(01638) 98 36 43
FAX:
FAX:
(02104) 98 36 44
(02104) 98 36 44
brendler@gmx.de
brendler@gmx.de
E-Mail:
E-Mail:
https://aspri-luftabscheider.de
https://aspri-luftabscheider.de
Werbung
Verwandte Anleitungen für Coelbo ZP CONTROL 05 COMFORT
Inhaltszusammenfassung für Coelbo ZP CONTROL 05 COMFORT
- Seite 1 Regenwassernutzung Regenwassernutzung Peter Brendler Peter Brendler Goldberger Str. 110 Goldberger Str. 110 ZP CONTROL 05 COMFORT ZP CONTROL 05 COMFORT 40822 Mettmann 40822 Mettmann (02104) 98 36 46 (02104) 98 36 46 Tel: Tel: GEBRAUCHSANLEITUNG GEBRAUCHSANLEITUNG mobil: mobil: (01638) 98 36 43...
- Seite 2 ZP CONTROL 05 COMFORT Deutsch Sie haben ein hochwertiges Produkt erworben und wir beglückwünschen Sie zu Ihrer Entscheidung. Das Produkt wurde vor der Auslieferung im Rahmen der Qualitätskontrol- len auf den ordnungsgemäßen Zustand geprüft. Damit Sie lange Freude an dem Produkt haben, lesen und beachten Sie diese Gebrauchsanleitung.
- Seite 3 Produktbeschreibung ..................12 4.1 Lieferumfang ....................12 4.2 Anwendungsbeispiele..................13 Montage ....................... 14 5.1 Vorbereitungen ....................14 5.2 Montage ZP CONTROL 05 COMFORT ............14 5.3 Rohrleiungsanschlüsse .................. 15 5.4 Elektrischer Anschluss ................... 15 Inbetriebnahme ....................16 6.1 Bedienfeld ...................... 16 6.1.1 Tastenfunktionen ..................
- Seite 4 ZP CONTROL 05 COMFORT Deutsch 6.5 Betrieb ......................23 Wartung und Instandhaltung ................23 Technische Daten ....................24 8.1 Typenschild ....................24 8.2 Material......................25 8.3 Abmessungen....................25 Konformitätserklärung ..................26...
- Seite 5 TROL 05 COMFORT. Die Anleitung ist Bestandteil des elektronischen Schaltgeräts und muss in unmittelbarer Nähe der Anlage, für das Personal jederzeit zugänglich, aufbewahrt werden. Bei Fragen zum ZP CONTROL 05 COMFORT und dieser Gebrauchsanleitung wenden Sie sich bitte an: Zehnder Pumpen GmbH Zwönitzer Strasse 19...
- Seite 6 ZP CONTROL 05 COMFORT Deutsch 2 Sicherheit Diese Gebrauchsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Gebrauchsanleitung unbedingt vor Mon- tage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen und muss ständig am Einsatzort der Anlage verfügbar sein. Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufgeführten, allgemeinen Sicherheitshinweise zu...
- Seite 7 • Schmutzwasser aus Urinal- und Klosettanlagen Benutzung an Schwimmbecken, Gartenteichen und deren Schutzbereichen ist nur zuläs- sig, wenn diese nach VDE 0100/49 D errichtet sind. Der ZP CONTROL 05 COMFORT darf nicht ins Wasser gesetzt oder untergetaucht werden. Der ZP CONTROL 05 COMFORT wurde zur Steuerung von horizontalen Kreiselpumpen entwickelt.
- Seite 8 ZP CONTROL 05 COMFORT Deutsch 2.3 Auswahl und Qualifikation von Personen Sämtliche Tätigkeiten an der Anlage sind durch Fachkräfte durchzuführen, falls die Tätig- keiten in dieser Gebrauchsanleitung nicht ausdrücklich für andere Personen (Eigentümer, Nutzer) ausgewiesen sind. Fachkräfte sind Personen, die durch ihre Ausbildung und Erfahrung die einschlägigen Be- stimmungen, die gültiger Normen und Unfallverhütungsvorschriften kennen.
- Seite 9 ZP CONTROL 05 COMFORT Deutsch 2.5 Grundsätzliches Gefährdungspotenzial Führen heiße oder kalte Maschinenteile zu Gefahren, müssen diese Teile bauseitig gegen Berührung gesichert sein. Berührungsschutz für sich bewegende Teile (z. B. Kupplung) darf bei sich in Betrieb be- findlicher Anlage nicht entfernt werden.
- Seite 10 ZP CONTROL 05 COMFORT Deutsch 2.7 Gefahren bei Nichtbeachtung der Sicherheitshinweise Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Perso- nen als auch für Umwelt und Maschine zur Folge haben. Die Nichtbeachtung der Si- cherheitshinweise kann zum Verlust jeglicher Schadensersatzansprüche führen.
- Seite 11 ZP CONTROL 05 COMFORT Deutsch 2.9 Verantwortung des Betreibers / Eigentümers Die Einhaltung der nachfolgenden Punkte liegt in der Verantwortung des Betreibers / Eigentümers: - Die Anlage nur bestimmungsgemäß im ordnungsgemäßen Zustand zu betreiben.. Ä Kap. 2.2 „Bestimmungsgemäße Verwendung“ - Die Funktion der Schutzeinrichtungen, z. B. Berührungsschutz von Kupplung und Lüf- terrad, darf nicht beeinträchtigt werden.
- Seite 12 ZP CONTROL 05 COMFORT vorzusehen. Zur ordnungsgemäßen Funktion ist als Vordruck des Ausdehnungsgefäßes ein Druck zu wählen, der 0,5 bar unter dem Einschaltdruck des ZP CONTROL 05 COMFORT liegt. Beispiel: Einschaltdruck ZP CONTROL 05 COMFORT = 2,5 bar Vordruck vom Ausdehnungsgefäß...
- Seite 13 Anwendungsbeispiel mit Tauchpumpe Bei der Montage im Zusammenhang mit Tauchpumpen darf zwischen der Tauchpumpe und dem Schaltautomat ZP CONTROL 05 COMFORT kein Feinfilter eingebaut werden. Alle Partikel, welche problemlos die Pumpe passieren, sind auch für den Schaltkit un- problematisch - gegebenenfalls ist die Ansaugöffnung der Pumpe entsprechend zu...
- Seite 14 Start und Stopp min. Durchfluss 0,5 l/min in Durchflussrichtung Einbaulage senkrecht Wird der ZP CONTROL 05 COMFORT direkt auf die Pumpe aufgesetzt, so sind Pumpe und Kit auf festen Untergrund und überflutungssicher aufzustellen. Es wird empfohlen, die Pumpe zu verankern.
- Seite 15 5.4 Elektrischer Anschluss Die Pumpe hat ein Kabel mit Stecker: - Der Stecker ist in die Kupplung des ZP CONTROL 05 COMFORT zu stecken. Die Pumpe hat kein Kabel mit Stecker: - Von einer Elektrofachkraft ist ein Kabel H07RNF 3G1, mindestens 0,5 m lang, mit Schukostecker DIN 49.441 (entspr.
- Seite 16 Vor der Inbetriebnahme sind alle Anschlüsse nochmals auf korrekte Montage zu über- prüfen. Es muss sichergestellt sein, dass die Sicherheitsbestimmungen eingehalten sind. Die Inbetriebnahme darf nur durch autorisiertes Fachpersonal vorgenommen werden. Der Schaltautmat ZP CONTROL 05 COMFORT ist sofort einsatzbereit. 6.1. Bedienfeld 6.1.1 Tastenfunktionen...
- Seite 17 ZP CONTROL 05 COMFORT Deutsch 6.1.2 Betriebszustände Display Bedeutung Erklärung • Zeigt im Display momentanen Druck in bar an LED „bar“ leuchtet Betriebsmodus • Wenn die Pumpe läuft, blinkt die LED „Amps“ lang- Druckanzeige (bar) • Ist eine Zapfstelle geöffnet, leuchtet die LED „FLOW“...
- Seite 18 ZP CONTROL 05 COMFORT Deutsch 6.1.3 Einstellen des Startdrucks und der Stromaufnahme der Pumpe 1. w Netzstecker in die Steckdose einstecken. 2. w Auf dem Display erscheint OFF. 3. w Drücken Sie kurz die ENTER-Taste 4. w Stellen Sie den Ein- /Ausschaltdruck bzw.
- Seite 19 ZP CONTROL 05 COMFORT Deutsch Die Pumpe stoppt, wenn der eingebaute Durchflussmesser feststellt, dass kein Wasser mehr fließt (= Nullfördermenge). Der Ausschaltdruck ist somit gleich dem Maximaldruck den die Pumpe erzeugen kann. Der im Beispiel errechnete Einschaltdruck, eingezeichnet in einer Kennlinie der selbst- saugenden Kreiselpumpe CPS 15-4: Der Auslegungsbereich mit dem gewählten Einschaltdruck liegt im Bereich des optimalen...
- Seite 20 ZP CONTROL 05 COMFORT Deutsch 6.2. Einstellbare Parameter 6.2.1 Basismenü Durch gleichzeitiges Drücken der Pfeiltasten für 5 Sekunden gelangt man zu den Parametern des Basismenüs. Die Displayanzeige blinkt langsam, • Über die Pfeiltasten ▲▼ können Sie die Eingaben ändern, mit der ENTER-Taste bestätigen Sie die Veränderungen und gelangen so-...
- Seite 21 ZP CONTROL 05 COMFORT Deutsch 6.2.2 Erweitertes Menü Durch gleichzeitiges Drücken der Pfeiltasten und der ENTER-Taste für 5 Sekunden gelangt man zu den Parametern des Erweiterten Menüs. Die Displayanzeige blinkt langsam, • Über die Pfeiltasten ▲▼ können Sie die Eingaben ändern, mit der ENTER-Taste bestätigen Sie die Veränderungen und gelangen so-...
- Seite 22 ZP CONTROL 05 COMFORT Deutsch 6.3 Alarmfunktion Displayanzeige Alarm Erklärung Systemreaktion Wird angezeigt wenn der automatische System- Reset (ART) aktiviert ist (Ar1)(siehe Ä Kap. 6.2.2 „Erweitertes Menü“) Ein erster Versuch wird nach 5 Minuten und dann LED leuchtet Trockenlauf alle 30 Minuten innerhalb 24 Stunden durchgeführt um den Normalbetrieb wiederherzustellen.
- Seite 23 Netzstecker aus der Steckdose ziehen. 7. Wartung und Instandhaltung Der Schaltautomat ZP CONTROL 05 COMFORT ist wartungsfrei. Wird er längere Zeit nicht benutzt, sollte er in einem trockenen, gut belüfteten Raum gelagert werden. Bei Frostgefahr müssen alle Leitungen und der Schaltautomat geleert werden. Bei Stö- rungen sollten unsere Servicepartner zu Rate gezogen werden.
- Seite 24 ZP CONTROL 05 COMFORT Deutsch 8. Technische Daten ZP CONTROL 05 COMFORT max. zul Druck 8 bar einstellbar Einschaltdruck 0,5 - 4,0 bar Enddruck der Pumpe Ausschaltdruck (Nullförderung) min. Differenz zwischen 0,5 bar Start und Stopp min. Durchfluss 0,5 l max.
- Seite 25 ZP CONTROL 05 COMFORT Deutsch 8.2 Material • Gehäuse, Deckel und Innengehäuse aus verstärktem Polyamid, Membrane aus Naturkautschuk. • Integriertes Rückschlagventil • Mit digitalem Manometer, Optional: Typ B Anschlussteile mit Messingverschraubungen G1 Typ K ohne Verschraubung • Verkabelt: 1,5 m Kabel mit Stecker und 0,3 m Kabel mit Kupplung zum Pumpen- anschluss (Kabeltyp H05RR-F) 8.3 Abmessungen...
- Seite 26 ZP CONTROL 05 COMFORT Deutsch 9. Konformitätserklärung Hiermit erklären wir, dass nachfolgend bezeichnetes Gerät aufgrund seiner Konzeptionie- rung und Bauart den einschlägigen grundlegenden Anforderungen folgender Richtlinien entspricht: • Niederspannungsrichtlinie 2014/35/EU • Elektromagnetische Verträglichkeit 2014/30/EU • RoHS-Richtlinie 2011/65/EU Produktbezeichnung: ZP CONTROL 05 COMFORT...
- Seite 27 ZP CONTROL 05 COMFORT Deutsch...
