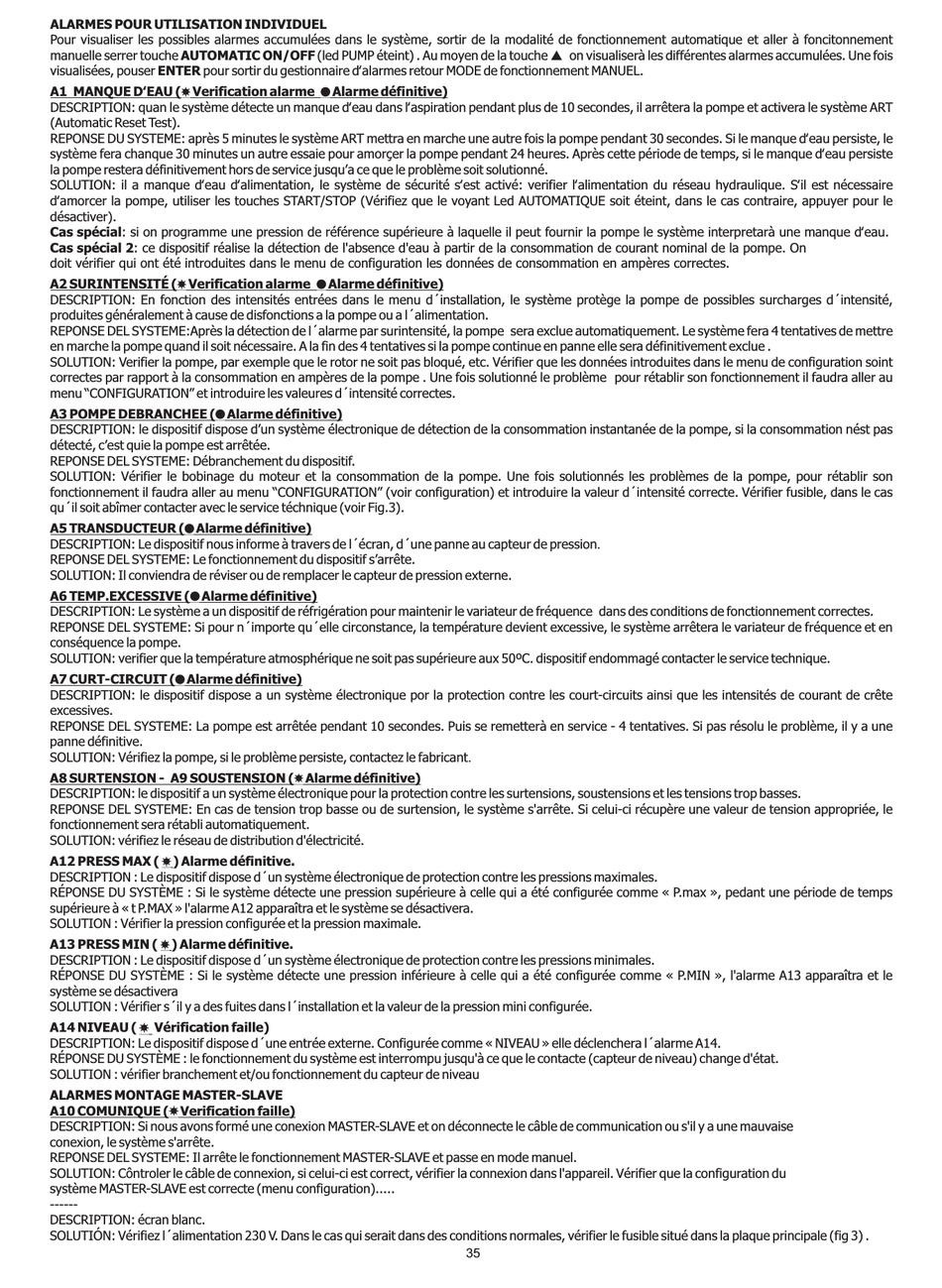

ALARMES POUR UTILISATION INDIVIDUEL
Pour visualiser les possibles alarmes accumulées dans le système, sortir de la modalité de fonctionnement automatique et aller à foncitonnement
manuelle serrer touche AUTOMATIC ON/OFF (led PUMP éteint) . Au moyen de la touche p on visualiserà les différentes alarmes accumulées. Une fois
visualisées, pouser ENTER pour sortir du gestionnaire d‛alarmes retour MODE de fonctionnement MANUEL.
A1 MANQUE D‛EAU ( Verification alarme
DESCRIPTION: quan le système détecte un manque d‛eau dans l‛aspiration pendant plus de 10 secondes, il arrêtera la pompe et activera le système ART
(Automatic Reset Test).
REPONSE DU SYSTEME: après 5 minutes le système ART mettra en marche une autre fois la pompe pendant 30 secondes. Si le manque d‛eau persiste, le
système fera chanque 30 minutes un autre essaie pour amorçer la pompe pendant 24 heures. Après cette période de temps, si le manque d‛eau persiste
la pompe restera définitivement hors de service jusqu'a ce que le problème soit solutionné.
SOLUTION: il a manque d‛eau d‛alimentation, le système de sécurité s‛est activé: verifier l‛alimentation du réseau hydraulique. S‛il est nécessaire
d‛amorcer la pompe, utiliser les touches START/STOP (Vérifiez que le voyant Led AUTOMATIQUE soit éteint, dans le cas contraire, appuyer pour le
désactiver).
Cas spécial: si on programme une pression de référence supérieure à laquelle il peut fournir la pompe le système interpretarà une manque d‛eau.
Cas spécial 2: ce dispositif réalise la détection de l'absence d'eau à partir de la consommation de courant nominal de la pompe. On
doit vérifier qui ont été introduites dans le menu de configuration les données de consommation en ampères correctes.
A2 SURINTENSITÉ ( Verification alarme
DESCRIPTION: En fonction des intensités entrées dans le menu d´installation, le système protège la pompe de possibles surcharges d´intensité,
produites généralement à cause de disfonctions a la pompe ou a l´alimentation.
REPONSE DEL SYSTEME:Après la détection de l´alarme par surintensité, la pompe sera exclue automatiquement. Le système fera 4 tentatives de mettre
en marche la pompe quand il soit nécessaire. A la fin des 4 tentatives si la pompe continue en panne elle sera définitivement exclue .
SOLUTION: Verifier la pompe, par exemple que le rotor ne soit pas bloqué, etc. Vérifier que les données introduites dans le menu de configuration soint
correctes par rapport à la consommation en ampères de la pompe . Une fois solutionné le problème pour rétablir son fonctionnement il faudra aller au
menu "CONFIGURATION" et introduire les valeures d´intensité correctes.
A3 POMPE DEBRANCHEE ( Alarme définitive)
DESCRIPTION: le dispositif dispose d'un système électronique de détection de la consommation instantanée de la pompe, si la consommation nést pas
détecté, c'est quie la pompe est arrêtée.
REPONSE DEL SYSTEME: Débranchement du dispositif.
SOLUTION: Vérifier le bobinage du moteur et la consommation de la pompe. Une fois solutionnés les problèmes de la pompe, pour rétablir son
fonctionnement il faudra aller au menu "CONFIGURATION" (voir configuration) et introduire la valeur d´intensité correcte. Vérifier fusible, dans le cas
qu´il soit abîmer contacter avec le service téchnique (voir Fig.3).
A5 TRANSDUCTEUR ( Alarme définitive)
DESCRIPTION: Le dispositif nous informe à travers de l´écran, d´une panne au capteur de pression.
REPONSE DEL SYSTEME: Le fonctionnement du dispositif s'arrête.
SOLUTION: Il conviendra de réviser ou de remplacer le capteur de pression externe.
A6 TEMP.EXCESSIVE ( Alarme définitive)
DESCRIPTION: Le système a un dispositif de réfrigération pour maintenir le variateur de fréquence dans des conditions de fonctionnement correctes.
REPONSE DEL SYSTEME: Si pour n´importe qu´elle circonstance, la température devient excessive, le système arrêtera le variateur de fréquence et en
conséquence la pompe.
SOLUTION: verifier que la température atmosphérique ne soit pas supérieure aux 50ºC. dispositif endommagé contacter le service technique.
A7 CURT-CIRCUIT ( Alarme définitive)
DESCRIPTION: le dispositif dispose a un système électronique por la protection contre les court-circuits ainsi que les intensités de courant de crête
excessives.
REPONSE DEL SYSTEME: La pompe est arrêtée pendant 10 secondes. Puis se remetterà en service - 4 tentatives. Si pas résolu le problème, il y a une
panne définitive.
SOLUTION: Vérifiez la pompe, si le problème persiste, contactez le fabricant.
A8 SURTENSION - A9 SOUSTENSION ( Alarme définitive)
DESCRIPTION: le dispositif a un système électronique pour la protection contre les surtensions, soustensions et les tensions trop basses.
REPONSE DEL SYSTEME: En cas de tension trop basse ou de surtension, le système s'arrête. Si celui-ci récupère une valeur de tension appropriée, le
fonctionnement sera rétabli automatiquement.
SOLUTION: vérifiez le réseau de distribution d'électricité.
A12 PRESS MAX ( ) Alarme définitive.
DESCRIPTION : Le dispositif dispose d´un système électronique de protection contre les pressions maximales.
RÉPONSE DU SYSTÈME : Si le système détecte une pression supérieure à celle qui a été configurée comme « P.max », pedant une période de temps
supérieure à « t P.MAX » l'alarme A12 apparaîtra et le système se désactivera.
SOLUTION : Vérifier la pression configurée et la pression maximale.
A13 PRESS MIN ( ) Alarme définitive.
DESCRIPTION : Le dispositif dispose d´un système électronique de protection contre les pressions minimales.
RÉPONSE DU SYSTÈME : Si le système détecte une pression inférieure à celle qui a été configurée comme « P.MIN », l'alarme A13 apparaîtra et le
système se désactivera
SOLUTION : Vérifier s´il y a des fuites dans l´installation et la valeur de la pression mini configurée.
A14 NIVEAU ( Vérification faille)
DESCRIPTION: Le dispositif dispose d´une entrée externe. Configurée comme « NIVEAU » elle déclenchera l´alarme A14.
RÉPONSE DU SYSTÈME : le fonctionnement du système est interrompu jusqu'à ce que le contacte (capteur de niveau) change d'état.
SOLUTION : vérifier branchement et/ou fonctionnement du capteur de niveau
ALARMES MONTAGE MASTER-SLAVE
A10 COMUNIQUE ( Verification faille)
DESCRIPTION: Si nous avons formé une conexion MASTER-SLAVE et on déconnecte le câble de communication ou s'il y a une mauvaise
conexion, le système s'arrête.
REPONSE DEL SYSTEME: Il arrête le fonctionnement MASTER-SLAVE et passe en mode manuel.
SOLUTION: Côntroler le câble de connexion, si celui-ci est correct, vérifier la connexion dans l'appareil. Vérifier que la configuration du
système MASTER-SLAVE est correcte (menu configuration).....
------
DESCRIPTION: écran blanc.
SOLUTIÓN: Vérifiez l´alimentation 230 V. Dans le cas qui serait dans des conditions normales, vérifier le fusible situé dans la plaque principale (fig 3) .
Alarme définitive)
Alarme définitive)
