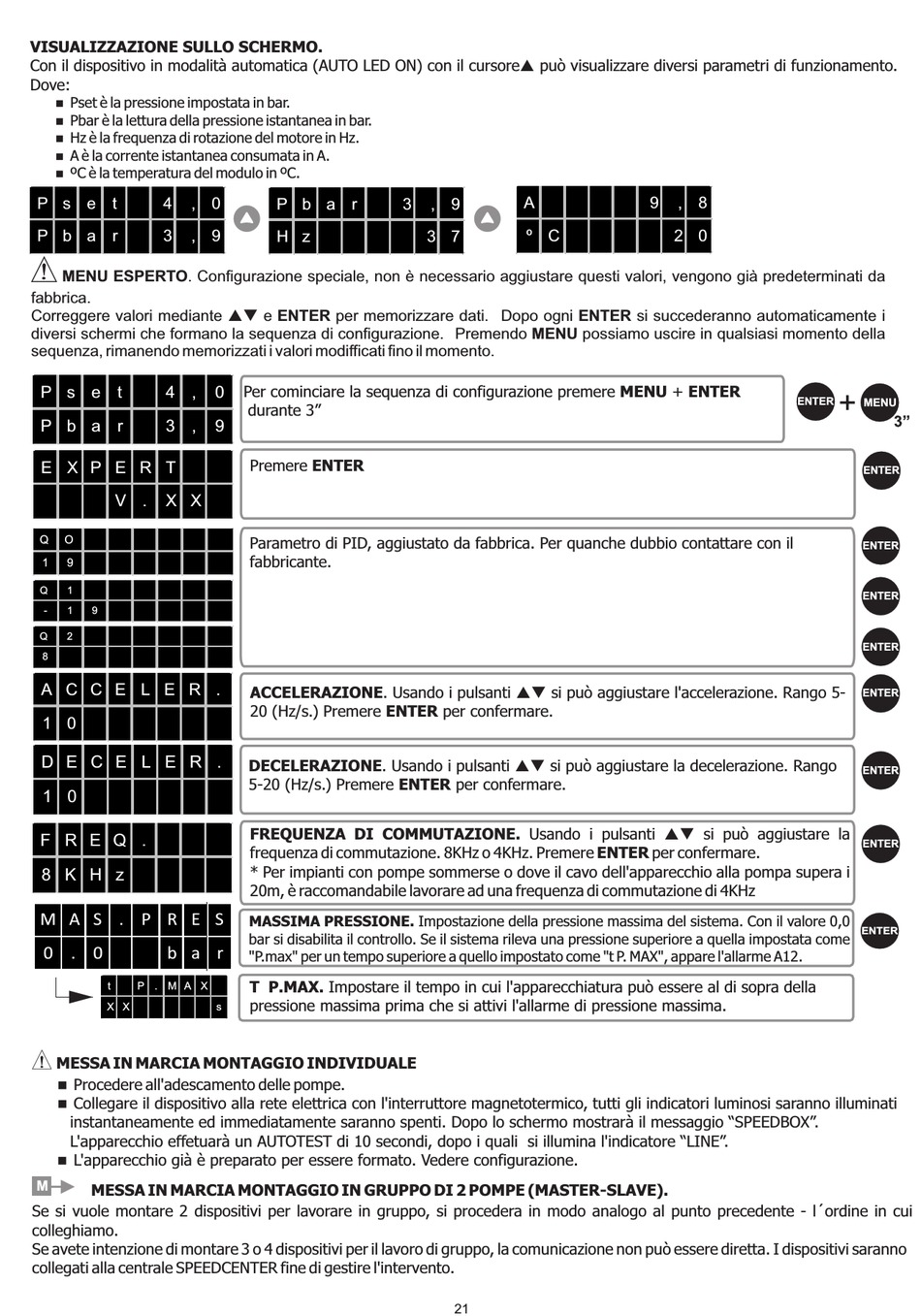

VISUALIZZAZIONE SULLO SCHERMO.

Con il dispositivo in modalità automatica (AUTO LED ON) con il cursorep può visualizzare diversi parametri di funzionamento.
Dove:
Pset è la pressione impostata in bar.
n
Pbar è la lettura della pressione istantanea in bar.
n
Hz è la frequenza di rotazione del motore in Hz.
n
A è la corrente istantanea consumata in A.
n
ºC è la temperatura del modulo in ºC.
n
P s e t 4 , 0
P b a r 3 , 9
MENU ESPERTO. Configurazione speciale, non è necessario aggiustare questi valori, vengono già predeterminati da
fabbrica.
Correggere valori mediante pq e ENTER per memorizzare dati. Dopo ogni ENTER si succederanno automaticamente i
diversi schermi che formano la sequenza di configurazione. Premendo MENU possiamo uscire in qualsiasi momento della
sequenza, rimanendo memorizzati i valori modifficati fino il momento.
P s e t 4 ,
P b a r 3 ,
E X P E R T
V . X X
Q O
1 9
Q 1
- 1 9
Q 2
8
A C C E L E R .
1 0
D E C E L E R .
1 0
F R E Q .
8 K H z
M A S . P R E S
0 . 0 b a r
t P . M A X
X X
MESSA IN MARCIA MONTAGGIO INDIVIDUALE
Procedere all'adescamento delle pompe.
n
Collegare il dispositivo alla rete elettrica con l'interruttore magnetotermico, tutti gli indicatori luminosi saranno illuminati
n
instantaneamente ed immediatamente saranno spenti. Dopo lo schermo mostrarà il messaggio "SPEEDBOX".
L'apparecchio effetuarà un AUTOTEST di 10 secondi, dopo i quali si illumina l'indicatore "LINE".
L'apparecchio già è preparato per essere formato. Vedere configurazione.
n
M
MESSA IN MARCIA MONTAGGIO IN GRUPPO DI 2 POMPE (MASTER-SLAVE).
Se si vuole montare 2 dispositivi per lavorare in gruppo, si procedera in modo analogo al punto precedente - l´ordine in cui
colleghiamo.
Se avete intenzione di montare 3 o 4 dispositivi per il lavoro di gruppo, la comunicazione non può essere diretta. I dispositivi saranno
collegati alla centrale SPEEDCENTER fine di gestire l'intervento.
P b a r
H z
Per cominciare la sequenza di configurazione premere MENU + ENTER
0
durante 3"
9
Premere ENTER
Parametro di PID, aggiustato da fabbrica. Per quanche dubbio contattare con il
fabbricante.
ACCELERAZIONE. Usando i pulsanti pq si può aggiustare l'accelerazione. Rango 5-
20 (Hz/s.) Premere ENTER per confermare.
DECELERAZIONE. Usando i pulsanti pq si può aggiustare la decelerazione. Rango
5-20 (Hz/s.) Premere ENTER per confermare.
FREQUENZA DI COMMUTAZIONE. Usando i pulsanti pq si può aggiustare la
frequenza di commutazione. 8KHz o 4KHz. Premere ENTER per confermare.
* Per impianti con pompe sommerse o dove il cavo dell'apparecchio alla pompa supera i
20m, è raccomandabile lavorare ad una frequenza di commutazione di 4KHz
MASSIMA PRESSIONE. Impostazione della pressione massima del sistema. Con il valore 0,0
bar si disabilita il controllo. Se il sistema rileva una pressione superiore a quella impostata come
"P.max" per un tempo superiore a quello impostato come "t P. MAX", appare l'allarme A12.
T P.MAX. Impostare il tempo in cui l'apparecchiatura può essere al di sopra della
pressione massima prima che si attivi l'allarme di pressione massima.
s
A
3 , 9
º C
3 7
21
9 , 8
2 0
ENTER
+
MENU
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
ENTER
