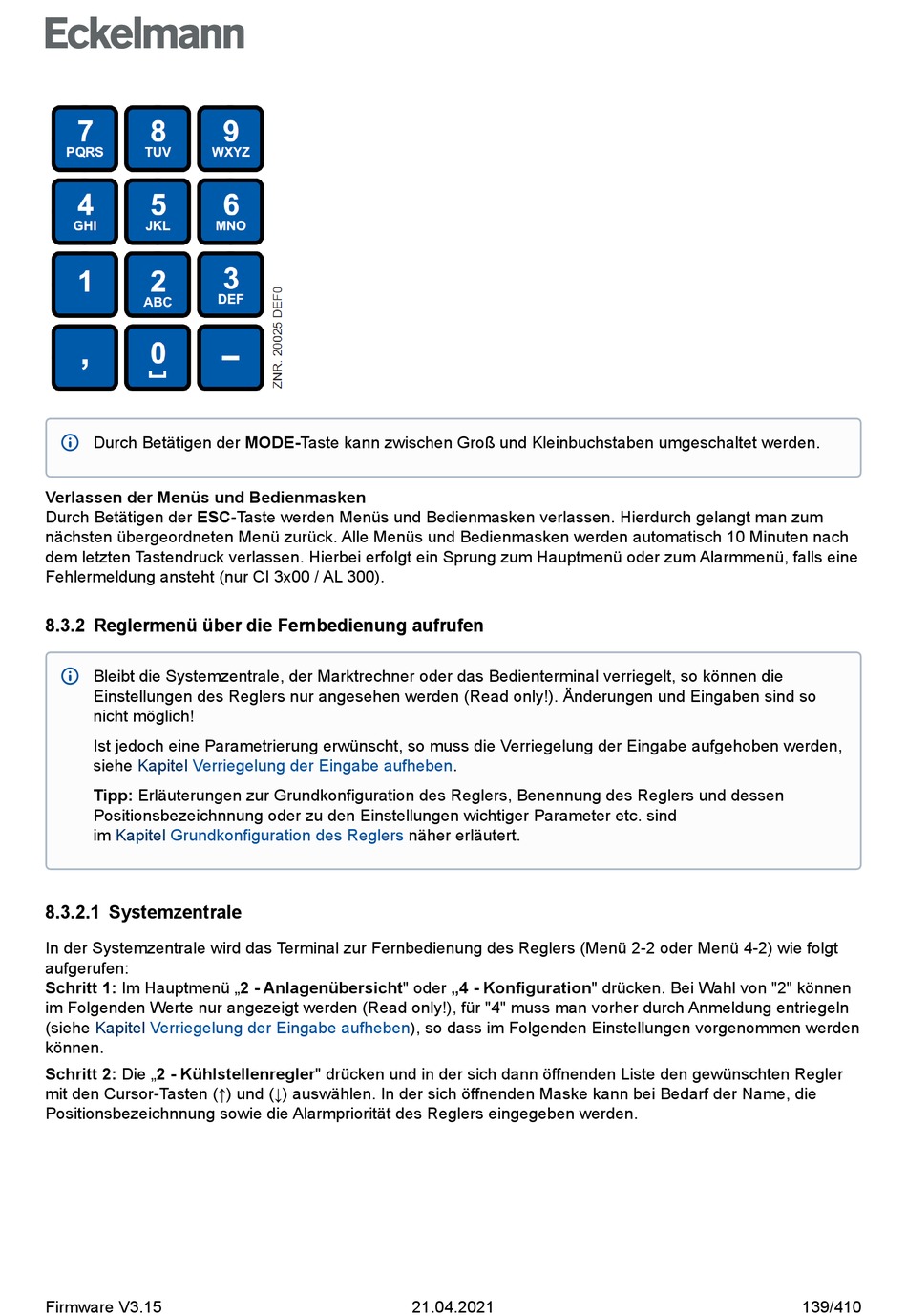

Durch Betätigen der MODE-Taste kann zwischen Groß und Kleinbuchstaben umgeschaltet werden.
Verlassen der Menüs und Bedienmasken
Durch Betätigen der ESC-Taste werden Menüs und Bedienmasken verlassen. Hierdurch gelangt man zum
nächsten übergeordneten Menü zurück. Alle Menüs und Bedienmasken werden automatisch 10 Minuten nach
dem letzten Tastendruck verlassen. Hierbei erfolgt ein Sprung zum Hauptmenü oder zum Alarmmenü, falls eine
Fehlermeldung ansteht (nur CI 3x00 / AL 300).
8.3.2 Reglermenü über die Fernbedienung aufrufen
Bleibt die Systemzentrale, der Marktrechner oder das Bedienterminal verriegelt, so können die
Einstellungen des Reglers nur angesehen werden (Read only!). Änderungen und Eingaben sind so
nicht möglich!
Ist jedoch eine Parametrierung erwünscht, so muss die Verriegelung der Eingabe aufgehoben werden,
siehe Kapitel Verriegelung der Eingabe
Tipp: Erläuterungen zur Grundkonfiguration des Reglers, Benennung des Reglers und dessen
Positionsbezeichnnung oder zu den Einstellungen wichtiger Parameter etc. sind
im Kapitel Grundkonfiguration des Reglers
8.3.2.1 Systemzentrale
In der Systemzentrale wird das Terminal zur Fernbedienung des Reglers (Menü 2-2 oder Menü 4-2) wie folgt
aufgerufen:
Schritt 1: Im Hauptmenü „2 - Anlagenübersicht" oder „4 - Konfiguration" drücken. Bei Wahl von "2" können
im Folgenden Werte nur angezeigt werden (Read only!), für "4" muss man vorher durch Anmeldung entriegeln
(siehe
Kapitel
Verriegelung der Eingabe
können.
Schritt 2: Die „2 - Kühlstellenregler" drücken und in der sich dann öffnenden Liste den gewünschten Regler
mit den Cursor-Tasten (↑) und (↓) auswählen. In der sich öffnenden Maske kann bei Bedarf der Name, die
Positionsbezeichnnung sowie die Alarmpriorität des Reglers eingegeben werden.
Firmware V3.15
aufheben.
näher erläutert.
aufheben), so dass im Folgenden Einstellungen vorgenommen werden
21.04.2021
139/410
