Seite 1 Betriebsanleitung Kühlstellenregler UA 400 E / UA 410 E Für elektronische Expansionsventile - Version V2.00 Firmware V2.0.0 - Doku 2.1 08. November 2016...
Seite 2 Sämtliche Rechte zu jedweder Nutzung, Verwertung, Weiterentwicklung, Weitergabe und Kopieerstellung blei ben Firma Eckelmann AG vorbehalten. Insbesondere haben weder die Vertragspartner von Firma Eckelmann AG noch sonstige Nutzer das Recht, die DV-Programme/Programmteile bzw. abgeänderte oder bearbeitete Fassungen ohne ausdrückliche schriftliche Genehmigung zu verbreiten oder zu vertreiben.
Seite 3: Inhaltsverzeichnis
..........Systemaufbau UA 400 E / UA 410 E .
Seite 4 4.4.5 Stetige Temperaturregelung mittels Kältemittelfühler ......4.4.6 Zweipunktregelung ............4.4.7 Überhitzungsregelung .
Seite 5 ........Installation u. Inbetriebnahme UA 400 E / UA 410 E .
Seite 6 ......... Anschluss- / Klemmenbelegung UA 400 E / UA 410 E .
Seite 7 ........... Menüstruktur UA 400 E / UA 410 E .
Seite 8 ............Alarme und Meldungen UA 400 E / UA 410 E .
Seite 9 ..... Artikel-Nummern u. Zubehör UA 400 E / UA 410 E ......
Seite 10 Notizen: viii Firmware V2.0.0 - Doku 2.1 08. November 2016...
Seite 11: Konventionen
Konventionen Erklärung zum 'Allgemeinen Hinweis' Ein allgemeiner Hinweis besteht aus zwei Bestandteilen: 1. Dem Piktogramm einer Hand am Seitenrand sowie 2. dem eigentlichen Hinweistext: Hierzu ein Beispiel: Nähere Informationen zur Schutzart des Gerätes sind im Kapitel “Technische Daten” erläutert. Erklärung zu den 'Sicherheits- und Gefahrenhinweisen' Ein Sicherheits- oder Gefahrenhinweis setzt sich aus vier Bestandteilen zusammen: 1.
Seite 12: Verwendete Warnzeichen Und Symbole
Verwendete Warnzeichen und Symbole Erläuterung zu den in dieser Dokumentation verwendeten Warnzeichen und Symbole von Sicherheits- und Ge fahrenhinweisen: S Achtung-Symbol - Warnung vor einer allgemeinen Gefahr 1. Warnung vor Gefahr Das Achtung-Symbol kennzeichnet alle Sicherheitshinweise dieser Betriebs- und Serviceanleitung, bei deren Nichtbeachtung Gefahr für Leib und Leben von Personen besteht.
Seite 13: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Die in diesem Kapitel behandelten Sicherheitsbestimmungen, Vorschriften und Hinweise sind unbedingt zu beachten und einzuhalten. Bei Reparaturen am gesamten E*LDS-System müssen die Unfallverhütungsvorschriften und die allgemeinen Sicherheitsbestimmungen unbedingt eingehalten werden. Wichtige Hinweise (Sicherheits- und Gefahrenhinweise) sind durch entsprechende Symbole gekennzeichnet (siehe Kapitel “Konventionen”...
Seite 14: Haftungsausschluss Bei Nichtbeachtung
Sicherheitshinweise Arbeiten an der elektrischen Anlage sind nur durch autorisiertes Fachpersonal (gem. Definition für Fachkräfte in DIN/VDE 0105 und IEC364, siehe Kapitel 1.2) auszuführen unter Beachtung der jeweils gültigen - VDE-Bestimmungen - Örtlichen Sicherheitsvorschriften - Bestimmungsgemäßen Gebrauchs siehe Kapitel 1.3 - Fünf Sicherheitsregeln nach BGV A3 siehe Kapitel 1.4 - EGB- (ESD-) Maßnahmen...
Seite 15: Bestimmungsgemäßer Gebrauch
Diese Steuerung ist ausschließlich für den vorgesehenen Gebrauch bestimmt: Die Steuerung UA 400 E / UA 410 E AC ist für den Einsatz als Kühlstellenregler in Gewerbe- und Industriekäl teanlagen mit dem in dieser Betriebsanleitung beschriebenen Funktionsrahmen und unter den in dieser Betrieb...
Seite 16: Elektrostatisch Gefährdete Bauelemente Und Baugruppen (Egb)
Sicherheitshinweise 1.5 Elektrostatisch gefährdete Bauelemente und Baugruppen (EGB) Elektronische Bauelemente und Baugruppen (z. B. Leiterkarten) sind durch elektrostatische Ladun gen gefährdet. Daher sind die Richtlinien zur Handhabung von elektrostatisch gefährdeten Bauele menten und Baugruppen unbedingt zu beachten, siehe Kapitel 1.5.1. Alle elektrostatisch gefährdeten Bauelemente und Baugruppen (im folgenden EGB genannt) sind mit dem abge...
Seite 17: Systemaufbau Ua 400 E / Ua 410 E

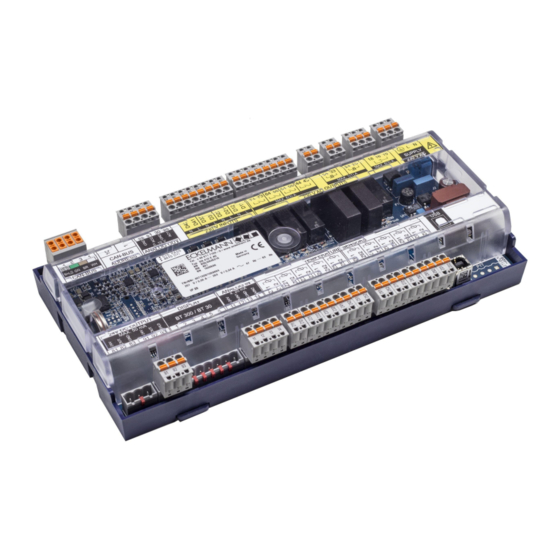

Abbildung UA 410 E AC - Vollausbau 2.1 Anwendung Der Kühlstellenregler UA 400 E CC / UA 410 E AC für elektronische Expansionsventile (EEV) eignet sich zur Regelung und Überwachung von bis zu zwei Temperaturzonen in Kühlmöbeln und Kühlräumen für Normalküh...
Seite 18: Hardware
Systemaufbau UA 400 E / UA 410 E 2.2 Hardware Der Kühlstellenregler befindet sich in einem Kunststoffgehäuse zur Hutschienenmontage und benötigt keine weiteren optionalen Erweiterungsmodule. Innerhalb des E*LDS-Systems können bis zu 99 Kühlstellenregler verwendet werden. Bei Bedarf können ein Bediengerät BT 300 x und bis zu 4 Temperaturanzeigen BT 30 ange...
Seite 19: Neuerungen Gegenüber Vorversionen
Nur UA 410 E AC: mit Gangreserve, Lithiumzelle Nähere Details zu den Unterscheidungsmerkmalen der beiden Regler UA 400 E CC und UA 410 E AC sind im Kapitel 3.1 näher erläutert. Die Anschluss- und Klemmenbelegung sind im Kapitel Anschluss und Klemmenbelegung beschrieben.
Seite 20 S USB-Schnittstelle zur Direktparametrierung des Kühlstellenreglers via LDSWin oder zur Durchführung eines Firmware-Updates des Kühlstellenreglers oder zur Parametrierung von Systemkomponenten über CAN-Bus via LDSWin. S Neue Hardwareplattform UA 400 E / UA 410 E - blaues Gehäuse mit kompakten Abmessungen, siehe Kapitel 11.2. S Kodierte Steckverbinder Version 1.83...
Seite 21 Direktparametrierung via LDWin oder für ein Firmware-Update S Umstellung und Implementierung auf die neue Hardwareplattform: Alle im UA 300 E bekannten Reglertypen und deren Funktionen bleiben im UA 400 E CC / UA 410 E AC erhalten. S Der UA 400 E CC ist der Nachfolgeregler (Ersatzregler) des UA 300 E AC.
Seite 22 Systemaufbau UA 400 E / UA 410 E Notizen: Firmware V2.0.0 - Doku 2.1 08. November 2016...
Seite 23: Aufgaben Ua 400 E / Ua 410 E
Aufgaben UA 400 E / UA 410 E Aufgaben UA 400 E / UA 410 E 3.1 Varianten Unterscheidungsmerkmale der Kühlstellenregler: UA 400 E CC UA 410 E AC Zur Hutschienenmontage Zur Integration in den CAN-Bus des E*LDS-Systems Ersatzregler für UA 300 E AC Geeignet für den Stand-Alone-Betrieb...
Seite 24: Stand-Alone-Betrieb
3.2.1 Stand-Alone-Betrieb mittels Verdampfereingangs-Fühlern Der UA 400 E CC bzw. UA 410 E AC kann bedingt im sogenannten Stand-Alone-Betrieb arbeiten. Darunter ist zu verstehen, daß der Kühlstellenregler ohne CAN-Bus-Kopplung autonom arbeitet (Funktions weise wie UA 300 E). Beim Stand-Alone-Betrieb wird die Überhitzung mittels Verdampfereingangs- und Ver...
Seite 25: Reglertypen
Aufgaben UA 400 E / UA 410 E 3.3 Reglertypen Im Kühlstellenregler für Kühlstellen mit pulsweitenmodulierten taktenden oder stetigen Expansionsventilen (Mo tor-Ventile) sind verschiedene Reglertypen und deren Anwendungsbereiche zusammengefasst: Reglertyp Anwendungen UA 121 E Normalkühlung (Regale, Inseln, Truhen, Theken) mit Abtauheizung...
Seite 26: Versionsupdate
Aufgaben UA 400 E / UA 410 E Mit der Auswahl des Reglertyps werden die Reglereigenschaften sowie die Grundeinstellung des Reglers fest gelegt. Die Bedienung des Kühlstellenreglers kann erfolgen über S einen Zentralrechner z. B. über Netzwerk / Modem mit Anschluss an der Systemzentrale / am Marktrechner, S die Systemzentrale, einen Marktrechner oder ein Bedienterminal, S ein lokales Bediengerät BT 300 x über die DISPLAY-Schnittstelle am Regler oder...
Seite 27: Funktion Ua 400 E / Ua 410 E
Funktion UA 400 E / UA 410 E Funktion UA 400 E / UA 410 E Die in diesem Kapitel erwähnten Parameter sind im Kapitel Menüstruktur beschrieben. Es ist im All gemeinen nicht notwendig, die voreingestellten Werte dieser Parameter zu ändern. Parameter, die nicht verstellbar sind, sind im Text als feste Parameter gekennzeichnet.
Seite 28: Notwendige Und Optionale Fühler
Funktion UA 400 E / UA 410 E 4.2 Notwendige und optionale Fühler In Abhängigkeit vom Reglertyp und der Betriebsart gibt es beim Kühlstellenregler notwendige und optionale Fühler. Ein Fühlerscan erfolgt beim Erstanlauf der Steuerung automatisch. Die Anzahl der gescannten Fühler kann im Menü...
Seite 29: Beschreibung Der Reglerfunktion
Funktion UA 400 E / UA 410 E R4.x R2.x R5.x R1.x R6.x Fehlermeldung bei Fühlerbruch: Sind notwendige Fühler nicht aufgesteckt, so wird immer ein Alarm (Fühlerbruch) ausgelöst. Sind optionale Füh ler nicht aufgesteckt, so findet der Alarm nur dann statt, wenn diese Fühler mit einem Fühler-Scan eingebunden wurden.
Seite 30: Ansteuerung Der Expansionsventile
Funktion UA 400 E / UA 410 E Kühlung über nicht taktenden Ausgang (Reglertypen UA 121 E, UA 131 E, UK 100 E) Bei den Reglertypen UA 131 E und UK 100 E besteht die Möglichkeit, die Kühlung über einen statischen nicht taktenden Kühlausgang anzusteuern.
Seite 31: Ansteuerung Von Stetigen Motor-Ventilen
Funktion UA 400 E / UA 410 E 4.4.2.1 Ansteuerung von stetigen Motor-Ventilen Nur UA 410 E AC Zur Ansteuerung von stetigen Motor-Ventilen wird an den beiden Analogausgängen der Öffnungsgrad über ein 0..10 V-Signal ausgegeben: Analoger Ausgang 1 (AO1): Klemmen 29/30...
Seite 32: Stetige Temperaturregelung Nach Zu- Und Rückluft
Funktion UA 400 E / UA 410 E 4.4.3 Stetige Temperaturregelung nach Zu- und Rückluft Reglertypen UA 121 E, UA 131 E, UA 141 E Die Regelung erfolgt über zwei Temperaturfühler (Zuluft- oder Rückluftfühler des Pilotmöbels). Die Kühlung kann im Ein-Zonen-Betrieb oder im Zwei-Zonen-Betrieb erfolgen.
Seite 33 Funktion UA 400 E / UA 410 E Im Zwei-Zonen-Betrieb wirken die Fühler Ry.1 auf Relais 1 und Ry.2 auf Relais 2. Rückluft Kühlstellen- regler R4.1 Verdampfer 1 Verdampfer 1 R5.1 E-Ventil 1 R6.1 R2.1 Zuluft Rückluft R4.2 Verdampfer 2 Verdampfer 2 R5.2...
Seite 34 Funktion UA 400 E / UA 410 E Zuluft-/Rückluftbetrieb Der Zuluft-Sollwert wird in Abhängigkeit der Rückluft folgendermaßen umgeschaltet: 1. Fall: Rückluft < Rückluft – 2K: Istwert Sollwert Zuluft wird auf den Rückluft-Sollwert eingeregelt. 2. Fall: Rückluft – 2K < Rückluft <...
Seite 35: Stetige Temperaturregelung Mittels Raumluftfühler
Funktion UA 400 E / UA 410 E 4.4.4 Stetige Temperaturregelung mittels Raumluftfühler Reglertypen UR 141 TE, UR 141 NE Die Regelung der Kühlung erfolgt nach der Temperatur des Raumfühlers. Erreicht der Raumluft-Wert den ak tuellen Sollwert, so wird die Öffnungsdauer des Expansionsventils auf den Wert reduziert, der zum Halten des erreichten Zustandes erforderlich ist.
Seite 36 Funktion UA 400 E / UA 410 E Im Zwei-Zonen-Betrieb wirken die Fühler Ry.1 auf Relais 1 und Ry.2 auf Relais 2. UR 141 TE und UR 141 NE: Raumluft Kühlstellen- regler R4.1 Verdampfer 1 Verdampfer 1 R5.1 E-Ventil 1 R6.1...
Seite 37: Stetige Temperaturregelung Mittels Kältemittelfühler
Funktion UA 400 E / UA 410 E 4.4.5 Stetige Temperaturregelung mittels Kältemittelfühler Reglertyp UK 100 E Die Regelung der Kühlung erfolgt nach der Temperatur des Kältemitteltemperatur-Fühlers. Erreicht der Kälte mitteltemperatur-Wert den aktuellen Sollwert, so wird die Öffnungsdauer des Expansionsventils auf den Wert reduziert, der zum Halten des erreichten Zustands erforderlich ist.
Seite 38 Funktion UA 400 E / UA 410 E Im Zwei-Zonen-Betrieb wirken die Fühler Ry.1 auf Relais 1 und Ry.2 auf Relais 2. UK 100 E: Kältemitteltemperatur Kühlstellen- R4.1 regler Verdampfer 1 Unterkühler 1 R5.1 E-Ventil 1 R6.1 R4.2 Verdampfer 1 Unterkühler 2...
Seite 39: Zweipunktregelung
Funktion UA 400 E / UA 410 E 4.4.6 Zweipunktregelung Die Zweipunktregelung ist anstelle der stetigen Temperaturregelung über einen Parameter anwählbar und kann für jede Zone getrennt parametriert werden. Die Priorität des Alarms „ÖG kontrollieren“ sollte im Zweipunktreglerbetrieb auf 0 eingestellt werden, um Fehlalarme zu vermeiden.
Seite 40 Funktion UA 400 E / UA 410 E Betriebsart Stand-Alone: Mittels Verdampfereingangs-Fühler Offsetwert = -- Differenzbildung der Temperaturmessung am Verdampfereingang (R5.x) und am Verdampferausgang (R6.x). Ist die Differenzbildung nicht möglich, zum Beispiel weil einer der beiden erforderlichen Temperaturfühler keinen Wert liefert, so wird in den Notbetrieb gewechselt.
Seite 41: Anschluss Von Drucktransmittern / Feuchtefühler
Funktion UA 400 E / UA 410 E Bevorzugt wird der Wert des am Analogeingang 1 (AIN1, Klemmen 21/22) angeschlossenen Drucktransmitters (siehe Kapitel 4.4.6) ausgewertet. Wenn dieser ausparametriert wird oder ausfällt, wird auf das über den CAN- Bus von einem Kühlstellenregler oder der Verbundsteuerung übertragene t zurückgegriffen.
Seite 42: Versand Und Empfang Der Analogwerte Über Can-Bus
Funktion UA 400 E / UA 410 E 4.4.9 Versand und Empfang der Analogwerte über CAN-Bus Es besteht die Möglichkeit Analogwerte (t , Feuchte, t ) von einem Remote-Kühlstellenregler zu empfangen oder umgekehrt diese an beliebig viele Kühlstellenregler im System zu versenden. Dies dient der Einsparung von im System verbauten Drucktransmittern und führt so zur Reduzierung von Kosten.
Seite 43: Feuchteregelung
Funktion UA 400 E / UA 410 E 2. Konfiguration der drei Kühlstellenregler (Gruppenmitglieder) Menü 6-2-6: Parameter AIN1 aktiv auf „Nein“ (Analogeingang 1 wird nicht verwendet) Parameter Kältem.Z 1 (Auswahl des Kältemittels)* Parameter ND Z1 Min. (Kleinster Druckwert der Druckerfassung bei 4 mA)* Parameter ND Z1 Max.
Seite 44: Regelung Nach Tc / Hochdruck
Funktion UA 400 E / UA 410 E Die Kühlung bleibt unabhängig vom Zustand der Heizung und dem gemessenen Istwert der Feuchte alleine an die vom Benutzer vorgegebenen Sollwerte gebunden; das bedeutet insbesondere, dass die Kühlung bei einer Überschreitung von Sollwert + Hysterese eingeschaltet wird und beim Unterschreiten des Sollwerts abge...
Seite 45: Dynamische Bestimmung Des Tc-Sollwertes
Funktion UA 400 E / UA 410 E - Die Grenzen des Drucktransmitters sind über die Parameter HD Z2 Min und HD Z2 Max einzustellen - Optional: Über den Parameter “Verb. tc TK” kann die CAN-Bus-Adresse der Verbundsteuerung zum Empfang von t über den CAN-Bus parametriert werden (z.B.
Seite 46: Parameter Für E*Cop
(Menü 6-7) Diese Betriebsart dient der Erhaltung der Kompatibilität zu Bestandsanlagen mit UA 400 E- / UA 410 E-Reglern bis Version V1.89. Sobald einer der an E*COP+ teilnehmenden Regler diesen „älteren“ Modus benutzt, müssen alle anderen Regler auch auf diesen Modus eingestellt werden. Ein Mischbetrieb von EEV/ TEV ist dann nicht mehr möglich!
Seite 47: Fester Öffnungsgrad Für Servicezwecke
Funktion UA 400 E / UA 410 E Verdichterschaden! Gefahr durch flüssiges Kältemittel auf der Saugseite des Verdichters! Wird der Wert für die Einspritzzeit bezüglich des zu regelnden Verdampfers zu groß eingestellt, kann es zum Austritt von flüssigem Kältemittel am Verdampferende kommen. Innerhalb der eingestellten Einspritzzeit findet prinzipbedingt keine Überprüfung auf Unterschreitung der Mindest-Überhitzung statt.
Seite 48: Laufzeitbegrenzung/Dauerlaufüberwachung Der Regelung
Funktion UA 400 E / UA 410 E 4.4.16 Laufzeitbegrenzung/Dauerlaufüberwachung der Regelung Reglertypen alle, außer UK 100 E Vor allem bei Regalen wirkt es sich negativ aus, wenn das Kühlmöbel, z. B. bei erschwerten Umgebungsbedin gungen, in Dauerlauf geht. Ein Vereisen des Verdampfers mit verminderter Luftschleierkühlung ist die Folge.
Seite 49: Zwei Temperaturzonen
Funktion UA 400 E / UA 410 E 4.4.17 Zwei Temperaturzonen Es besteht generell die Möglichkeit, ein Kühlmöbel im Ein-Zonen-Betrieb (Parameter Temperaturzonen auf 1; nur ein Pilotmöbel) oder zwei Kühlmöbel mit zwei Temperaturzonen (2 Pilotmöbel) zu regeln. Beim Betrieb mit zwei Temperaturzonen wird bei jedem Möbel die Temperatur und die Überhitzung getrennt voneinander gere...
Seite 50: Heizkreisregelung
Funktion UA 400 E / UA 410 E 4.4.18 Heizkreisregelung Reglertypen UR 141 NE, UR 141 TE Alternativ zur zweiten Temperaturzone kann die Temperatur in Kühlräumen auch mit einem zusätzlichen Heiz kreis geregelt werden. Bei der Heizkreisregelung handelt es sich um eine einfache Zweipunktregelung. Erreicht die Temperatur den Wert Sollwert + Hysterese, schaltet das Relais zur Heizkreisregelung ab.
Seite 51: Abtauung
Funktion UA 400 E / UA 410 E 4.5 Abtauung Brandgefahr! Aus Brandschutzgründen muss bei der Planung der Anlage eine Vorrichtung zur Ab schaltung bei zu hohen Temperaturen an der Abtauheizung (z.B. “KLIXON”) vorgesehen werden. 4.5.1 Arten der Abtauung - eine Übersicht Die folgenden Arten der Abtauung sind in den folgenden Kapiteln beschrieben: S Kapitel 4.5.2:...
Seite 52 Funktion UA 400 E / UA 410 E Zuordnung der Fühler zu den Abtaurelais: Optionale nicht aufgesteckte Fühler werden für das Schalten des Abtaurelais nicht verwendet. Reglertyp Fühler Kommentar UA 121 E, UA 131 E, UA 131 E LS R1.1...
Seite 53 Funktion UA 400 E / UA 410 E Zuordnung der Fühler zu den Abtaurelais: Optionale nicht aufgesteckte Fühler werden für das Schalten des Abtaurelais nicht verwendet. Reglertyp Fühler Kommentar UA 121 E, UA 131 E, UA 131 E LS R1.1...
Seite 54 Funktion UA 400 E / UA 410 E Abtaustart getrennt nach beiden Temperaturzonen mittels interner Abtauuhr Üblicherweise reicht es aus, wenn die Abtauung für beide Zonen gleichzeitig gestartet wird. Sollte es eine Anwendung erfordern, so kann eine nach Zonen getrennte Abtauung durchgeführt werden. Hierzu stehen wei...
Seite 55 Funktion UA 400 E / UA 410 E Abtropfzeit (nicht bei Reglertyp UA 141 E) Das Einschalten der Kühlung kann nach der Abtauung durch eine einstellbare Abtropfzeit verzögert werden. Die Abtropfzeit wird erst gestartet, wenn das letzte Abtaurelais abgefallen ist. Dadurch kann Tauwasser abtropfen, bevor die Kühlung wieder einsetzt.
Seite 56: Druckgasabtauung (Heißgasabtauung)
Funktion UA 400 E / UA 410 E Wird eine Abtauung (reglerintern oder über LDSWin) eingeleitet und durch die Bedingungen Be darfsabtauung / Ende über Verdampferfühler beendet oder verhindert, dann muss erst die kom plette Sicherheitszeit abgelaufen sein, bis erneut eine manuelle Abtauung eingeleitet werden kann.
Seite 57: Master-Slave-Modus - Abtau-Synchronisation Über Can-Bus
Funktion UA 400 E / UA 410 E Ende der Druckgasabtauung bei UA 131 E: Das Ende der Abtauung über die Abtauendtemperaturfühler kann sofort erfolgen, es gibt hier anders als bei der UA 131 DD (siehe UA 300/UA 400) keine zeitliche Verzögerung zum Abtaustart.
Seite 58 Funktion UA 400 E / UA 410 E Durchführung bzw. Ablauf der Master-/Slave-Abtauung über den CAN-Bus Am Master wird eine Abtauung eingeleitet. Ab diesem Zeitpunkt gehen auch alle Slaves in Abtauung. Solange sich ab dann irgendeiner der Teilnehmer (Slaves oder der Master) noch in der Abtauung befindet, geht keiner der beteiligten Regler in die Kühlung über.
Seite 59 S Die Master/Slave-Abtauung über CAN-Bus kann nicht zusammen mit der verdrahteten Variante der Master/ Slave-Abtauung verwendet werden. S Der gemischte Betrieb UA 400 / UA 400 E ist mit sowohl mit der Master/Slave-Abtauung (MASL) als auch mit der Folgeabtauung (FA) möglich.
Seite 60: Master-Slave-Modus - Abtau-Synchronisation Über Verdrahtung
Funktion UA 400 E / UA 410 E 4.5.5 Master-Slave-Modus - Abtau-Synchronisation über Verdrahtung Reglertypen alle, außer UK 100 E Anlagen- und Warenschaden! Bei dieser Funktion muss sichergestellt sein, dass es nicht durch eine fehlerhafte Parametrierung zu einer gleichzeitigen Abtauung und Kühlung der synchronisier...
Seite 61: Master−Slave−Modus Zur Synchronisierung Mehrerer Regler
Funktion UA 400 E / UA 410 E 4.5.5.2 Master−Slave−Modus zur Synchronisierung mehrerer Regler Funktionsbeschreibung Konfiguration Master: Bei einem der beteiligten Kühlstellenregler muss die interne Abtauuhr aktiv sein (Menü 3-2, Parameter Abtauuhr = INT). Dieser Kühlstellenregler wird dann als Master bezeichnet.
Seite 62: Besonderheiten Und Einschränkungen
Funktion UA 400 E / UA 410 E 4.5.5.4 Besonderheiten und Einschränkungen Alle Abtaurelais ziehen zum Beginn der Abtauung gleichzeitig an. Im Verlauf der Abtauung werden die Abtaure lais der Verdampfer einzeln und nur in Abhängigkeit von der Abtauendtemperatur der jeweiligen Zone ausge...
Seite 63: Folgeabtauung (Fa) Über Can-Bus
Funktion UA 400 E / UA 410 E S Nach dem Start einer Abtauung über die interne Uhr ist vor Ablauf der Sicherheitszeit, auch wenn inzwischen wieder in den Kühlbetrieb übergegangen wurde, keine erneute Abtauung möglich. Ab jetzt ist eine...
Seite 64 Funktion UA 400 E / UA 410 E Wurde an allen Steuerungen der FA-Gruppe 1 die Abtauendtemperatur erreicht oder ist deren Sicherheitszeit abgelaufen, so werden vom FA-Master die FA-Slaves mit der nächsthöheren FA-Gruppennummer in die Ab tauung geschickt. Ist eine Verzögerungszeit „FA-Wartez.“ (Menü 2-2-1 bzw. Menü 2-2-2) parametriert, wird der Start der FA-Ab...
Seite 65 Funktion UA 400 E / UA 410 E Konfiguration anhand eines Beispieles: 1. Festlegen, in welcher Reihenfolge die Steuerungen abtauen sollen (z.B. erst Steuerungen mit Adresse 11 und 12, dann 22, 25 und 27, dann 5 und 28). 2. Die Steuerungen, die zuerst Abtauen sollen, gehören in Gruppe 1, 1.
Seite 66 Funktion UA 400 E / UA 410 E Sonderfälle / Wissenswertes Hinweis zur Einleitung der Folgeabtauung S Auch wenn der Folgeabtaumaster zum Zeitpunkt zu dem die Abtauung eingeleitet wird selbst die Abtaube dingungen nicht erfüllt (z.B. Abtauendtemperatur bereits erreicht) wird dennoch die Abtauung der Gruppen eingeleitet.
Seite 67: Lüftersteuerung Bei Möbel- Und Raumreglern
Funktion UA 400 E / UA 410 E 4.6 Lüftersteuerung bei Möbel- und Raumreglern 4.6.1 Lüftersteuerung bei Regalen - Reglertyp UA 121 E Bei Kühlung und Abtauung laufen die Lüfter durch und können für eine einstellbare Zeit über den Parameter Laufzeit Rollo (nur bei externer Sollwertumschaltung von Sollwertsatz 1 nach Sollwertsatz 2 (nicht umgekehrt)), angehalten werden.
Seite 68: Lüftersteuerung - Reglertyp Ua 131 E Ls Mit Erweiterter Lüftersteuerung
Funktion UA 400 E / UA 410 E 4.6.3 Lüftersteuerung - Reglertyp UA 131 E LS mit erweiterter Lüftersteuerung Die erweiterten Funktionen für die Lüftersteuerung werden über den DIP-Schalter S3 auf der Leiterkarte des Kühlstellenreglers aktiviert. Die Klemmenbelegung ist bis auf die Belegung der 230 V-Relais-Ausgänge iden...
Seite 69 Funktion UA 400 E / UA 410 E 2. Betriebsart “Lüfter-Vorlauf” In dieser Betriebsart ist das Lüfter-Relais während der Kühlung dauerhaft eingeschaltet. Beim Beginn einer Abtauung schaltet das Lüfter-Relais aus. Das Lüfter-Relais schaltet ein, wenn am Verdamp ferfühler der Parameter Lüfter Über überschritten wird. Ist die Abtauung beendet, dann schaltet das Lüfter-Re...
Seite 70: Lüftersteuerung - Reglertyp Ua 141 E
Funktion UA 400 E / UA 410 E 4. Betriebsart “Verzögerung nach der Abtauung” In dieser Betriebsart ist das Lüfter-Relais während der Kühlung dauerhaft eingeschaltet. Beim Beginn einer Ab tauung schaltet das Lüfter-Relais aus. Während der Abtauung bleibt das Lüfter-Relais ausgeschaltet. Ist die Ab...
Seite 71: Lüftersteuerung Bei Den Raumreglern
Funktion UA 400 E / UA 410 E 4.6.5 Lüftersteuerung bei den Raumreglern Reglertypen UR 141 NE, UR 141 TE Der Lüfter ist während der Kühlung eingeschaltet. Das Verhalten des Lüfters während der Abtauung ist einstell bar (Abschalten / Durchlaufen) beziehungsweise abhängig vom eingestellten Reglertyp (siehe unten). Die Lüf...
Seite 72: Kühlraum Mit Abtauheizung (Reglertyp Ur 141 Te)
Funktion UA 400 E / UA 410 E R1.1: Abtaufühler (Klemme Z31/Z32) R1.2: Abtaufühler (Klemme Z81/Z82) E-Ventil 1: Relais für Expansionsventil 1 (Klemme 23/24) E-Ventil 2: Relais für Expansionsventil 2 (Klemme 33/34) Lüfter 1: Relais für Lüftersteuerung (Klemme 63/64) Lüfter 2: Relais für Lüftersteuerung...
Seite 73: Heizkreis - Reglertyp Ur 141 Te, Ur 141 Ne Im Ein-Zonen-Betrieb
Funktion UA 400 E / UA 410 E 4.6.8 Heizkreis - Reglertyp UR 141 TE, UR 141 NE im Ein-Zonen-Betrieb Die vorher genannten Einschaltbedingungen nach der Abtauung gelten mit den zusätzlichen Bedingungen: S Der Lüfter der Zone 1 geht immer mit dem Relais der Heizung an.
Seite 74 Funktion UA 400 E / UA 410 E Der beim Parameter Enthalp. Offs. (Menü 2-5-2) eingetragene Wert wird auf die vom Kühlstellenregler in Ab hängigkeit von Raumfeuchte und -temperatur ermittelte Einschaltdauer aufaddiert. Es wird empfohlen, diesen Wert zunächst auf Null eingestellt zu lassen. Sollten Probleme beobachtet werden, zum Beispiel ein Beschlagen von Fensterelementen, dann kann dieser Wert nach oben korrigiert werden.
Seite 75: Automatische Aus-/Einschaltung
Funktion UA 400 E / UA 410 E 4.8 Automatische Aus-/Einschaltung Reglertyp: nur UA 141 E Über einen Spannungsimpuls (über einen bauseitigen Taster, min. 6 Sekunden) am digitalen Eingang 230 V AC für die Thekenabschaltung kann die Theke ein- bzw. ausgeschaltet werden. Dabei werden wie bei der Handab...
Seite 76: Handabschaltung
Funktion UA 400 E / UA 410 E Der Türkontakt 1 ist über den digitalen Eingang 3 (Klemmen D31/D32) aktivierbar. Der digitale Eingang 3 muss dazu als TÜRKONTAKT parametriert werden (Menü 6-2-4). Dann steht der Türkontakt zur Ver fügung. Der Türkontakt 2 ist über den digitalen Eingang 2 (Klemme D21/D22) aktivierbar. Der Eingang 2 muss dazu als TÜRKONTAKT parametriert werden.
Seite 77: Erfassung Von Fremdalarmen (Z. B. Co2-Alarm)
Funktion UA 400 E / UA 410 E 4.11 Erfassung von Fremdalarmen (z. B. CO -Alarm) Eine anliegende Spannung am 230 V AC-Eingang dient zur Erfassung von Fremdalarmen z. B. von CO -Alar men. Der Meldetext (CO -Alarm, Werkseinstellung) kann im Menü 6-2-4 frei eingegeben werden (auch mit BT 300).
Seite 78: Sollwertumschaltung (Tag-/Nacht-Betrieb)
Funktion UA 400 E / UA 410 E Soll beispielsweise der Kühlstellenregler bei einer Notnetz-Mitteilung die Kühlung abschalten, dann muss der Parameter Fkt. Kühl. AUS auf J (Ja) gestellt werden. Steht dieser Parameter auf N (Nein), dann kühlt der Kühlstellenregler auch während des Notnetzbetriebs weiter.
Seite 79: Lichtsteuerung
Funktion UA 400 E / UA 410 E Beispiel: Wird der Parameter Umschaltintv auf 15 Minuten eingestellt, so verwendet der Regler abwechselnd für 15 Minuten die Standard-Sollwerte und dann für 15 Minuten die Alternativ-Sollwerte. Interne Umschaltzeiten des Sollwertes werden, falls dem Parameter Umschaltintv Werte zwischen 10..60 min zugewiesen wurden, ignoriert.
Seite 80: Saugdruckschiebung
Funktion UA 400 E / UA 410 E 4.17 Saugdruckschiebung Der Kühlstellenregler sendet seine aktuellen Öffnungsgrade und die Zustände Möbel-/ Überhitzungsregelung an die Verbundsteuerung über den CAN-Bus, damit dort eine Saugdruck-Sollwert-Schiebung anhand des tatsächlichen Käl tebedarfs vorgenommen werden kann. Das Senden der Öffnungsgrade des Kühlstellenreglers an die Verbundsteuerung kann über den Parameter ÖG über CAN (Menü...
Seite 81: Begrenzung Des Öffnungsgrades
Funktion UA 400 E / UA 410 E 4.20 Begrenzung des Öffnungsgrades Der vom Kühlstellenregler ausgegebene Öffnungsgrad kann mittels dieser Funktion nach oben begrenzt werden. Der ausgegebene Öffnungsgrad wird nie größer als der mit dem Parameter Maximaler ÖG (Menü 6-2-7) vorgegebene Ma...
Seite 82: Aufzeichnung Von T0, Tc Und Relative Feuchte
Funktion UA 400 E / UA 410 E 4.21.3 Aufzeichnung von t und relative Feuchte Der Kühlstellenregler kann über den zweiten Analogeingang auch das t sowie die relative Feuchte aufzeich nen (Details zur Konfiguration siehe Kapitel 4.4.6). Bei einer Regleranalyse unter LDSWin können diese Werte zur Auswertung herangezogen werden.
Seite 83: Temperaturanzeige Bt 30
Funktion UA 400 E / UA 410 E 4.22 Temperaturanzeige BT 30 4.22.1 Offset für die Temperaturanzeige Die Temperaturwerte der Temperaturanzeige BT 30 können mit einem Korrekturwert (Parameter Offset, siehe Menü 6-2-2) beaufschlagt werden, um Unterschiede zwischen Thermometer im Kühlmöbel und in der Anzeige des Kühlstellenreglers ausgleichen zu können.
Seite 84 Funktion UA 400 E / UA 410 E Vor dem Anschluss an den Kühlstellenregler sind alle BT 30 über die beiden herausgeführten Drahtbrücken zu adressieren (siehe Bild). Konfiguration BT 30 Drahtschleife Adresse 1 Adresse 2 Adresse 3 Adresse 4 grüne Ader...
Seite 85: Installation U. Inbetriebnahme Ua 400 E / Ua 410 E
Tipp: Es sollte immer die aktuellste LDSWin-Version eingesetzt werden. 5.1 Montage Den Kühlstellenregler gibt es in den Bauformen UA 400 E CC und UA 410 E AC. Nähere Details zu den Unterscheidungsmerkmalen der Reglertypen sind im Kapitel 3.1 näher erläutert.
Seite 86: Montage Auf Die Hutschiene
Installation u. Inbetriebnahme UA 400 E / UA 410 E Der Kühlstellenregler darf nur auf einer Hutschiene montiert alseingebautes Regel- und Steuergerät (EN60730) betrieben werden. Alle Zuleitungen vom und zum Kühlstellenregler sind - insbesondere die des CAN-Bus - in geschirm...
Seite 87: Demontage Von Der Hutschiene
Installation u. Inbetriebnahme UA 400 E / UA 410 E Schritt 3: Die beiden Befestigungsfedern bis zum Einrasten eindrücken und überprüfen, dass der Kühlstellenregler fest auf der Hutschiene aufsitzt. Nach erfolgter mechanischer und elektrischer Installation des Kühlstellenreglers kann der Regler in Betrieb ge...
Seite 88: Handhabung Der Federzugklemmen
Installation u. Inbetriebnahme UA 400 E / UA 410 E 5.1.2 Handhabung der Federzugklemmen Alle Klemmstellen des Regler sind in grauen Gegensteckern mit Federzugklemmen (Push-in-Federanschluss) ausgeführt. Die Stecker weisen folgende Merkmale auf: S Leiter mit Querschnitten zwischen 0,25 und 2,5 mm² verwendbar.
Seite 89: Grundeinstellung
Installation u. Inbetriebnahme UA 400 E / UA 410 E 5.2 Grundeinstellung Einstellungen vor Anschluss der Spannungsversorgung S Einstellung der CAN-Bus-Adresse (Kn.nnn = 1..99) über Dekadenschalter S1 und S2. S Einstellung Reglertyp und Master-/Slave-Modus über DIP-Schalter S3 S Einstellung von Spezialfunktionen über DIP-Schalter S3, Kodierschalter 8.
Seite 90: Einstellung Der Can-Bus Adresse
Installation u. Inbetriebnahme UA 400 E / UA 410 E 5.3 Einstellung der CAN-Bus Adresse Die Einstellung der CAN-Bus-Adresse (Kn.nnn = 1..99) erfolgt über die Dekadenschalter S1 und S2. An allen Kühlstellenreglern, die in Kühlmöbeln eingebaut sind, muss vor Inbetriebnahme zuerst eine individuelle CAN- Bus-Adresse an den zwei Dekadenschaltern (S1, S2) eingestellt werden.
Seite 91: Einstellung Des Reglertyps Und Master-/Slave-Modus
Installation u. Inbetriebnahme UA 400 E / UA 410 E 5.4 Einstellung des Reglertyps und Master-/Slave-Modus Vorsicht Datenverlust! Bei Änderung des Reglertyps oder durch einen Erstanlauf (siehe Kapitel 5.8) werden alle Parameter auf ihre Werkseinstellung zurückgesetzt! Einstellung des Reglertyps Durch eine Bohrung im Gehäusedeckel über dem DIP-Schalter S3 wird der gewünschte Reglertyp durch Ver...
Seite 92: Spannungsversorgung
Installation u. Inbetriebnahme UA 400 E / UA 410 E Master-/Slave-Modus Der Master-/Slave-Modus ist durch den Kodierschalter 4 des DIP-Schalters S3 einstellbar: 1 2 3 4 5 6 7 8 ON = Master-/Slave-Modus EIN (mehr Detail hierzu siehe Kapitel 4.5.5)
Seite 93: Status-Leds
Installation u. Inbetriebnahme UA 400 E / UA 410 E 5.5.1 Status-LEDs Warnung vor gefährlicher elektrischer Spannung! Gefahr eines Stromschlages! Das Gerät nie ohne Gehäuse betreiben. Das Gerät ist vor dem Öff nen des Gehäuses spannungsfrei zu schalten. CAN-BUS BATTERY...
Seite 94: Grundkonfiguration Des Reglers
Installation u. Inbetriebnahme UA 400 E / UA 410 E 5.6 Grundkonfiguration des Reglers Damit am Regler Einstellungen an seiner Konfiguration vorgenommen werden können muss zuvor an der übergeordneten Steuerung Systemzentrale / Marktrechner oder Bedienterminal die Verriegelung aufgehoben werden. Verriegelung der Eingabe aufheben A.
Seite 95 Installation u. Inbetriebnahme UA 400 E / UA 410 E Gefahr des Ausfalls der Alarmmeldungen im Problemfall! Wird die Alarm-Priorität auf 0 einge stellt, so können Alarme unterdrückt werden. Erst nachdem die Verbundnummer der zugehörigen Verbundsteuerung am Kühlstellenregler ausgewählt wurde, hat der Kühlstellenregler den Wert des Saugdruckes für die Regelfunktionen zur Verfügung.
Seite 96 Installation u. Inbetriebnahme UA 400 E / UA 410 E Menü 6 Konfiguration - 2 Regler - 6 Analoge Eingänge auswählen. 6 Konfiguration - 2 Regler - 6 Analoge Eingänge Analogeingang Z1 verwenden (=J) Ain1 aktiv nicht verwenden (=N) Kleinster Druckwert der Druckerfassung bei 4 mA...
Seite 97 Installation u. Inbetriebnahme UA 400 E / UA 410 E Mit der Taste ESC das Menü 2 Abtauuhr verlassen. 10. Menü 3 Sollw. Umschaltung auswählen, Eingabe der relevanten Parameter in nachfolgender Maske: 3 Uhr - 3 Sollw.umschaltung UMSCHALTNG POS: XXX Nur sichtbar, wenn Sollumschaltg.
Seite 98: Benennung Des Reglers
7. Die Einstellungen des Reglers wurden auf die Werkseinstellungen zurückgesetzt Ein Erstanlauf wird außerdem durchgeführt, falls per Firmware-Update (siehe Kapitel 5.9) ein anderes Steuerungsderivat (z. B. UA 400 ´ UA 410 D ´UA 400 E ´UA 410 L) auf den Regler auf gespielt wird.
Seite 99: Wartung Und Batteriewechsel
Installation u. Inbetriebnahme UA 400 E / UA 410 E 5.9 Wartung und Batteriewechsel Nur UA 410 E AC Im Kühlstellenregler befindet sich eine Pufferbatterie vom Typ CR 2450 N, 3V Lithium. Für das Wechseln der Batterie ist es erforderlich, dass der Kühlstellenregler aus der Anlage entfernt wird. In diesem Fall wird die Kühl...
Seite 100 Installation u. Inbetriebnahme UA 400 E / UA 410 E Batterie (C) nach oben aus der Batteriehalterung herausziehen und fachgerecht entsorgen. Entsorgen Sie dieses Produkt nie mit dem restlichen Hausmüll. Bitte informieren Sie sich über die örtlichen Bestimmungen zur getrennten Entsorgung von elektrischen und elektronischen Produkten.
Seite 101: Firmware-Update
Installation u. Inbetriebnahme UA 400 E / UA 410 E 5.10 Firmware-Update Der Kühlstellenregler wird mit der aktuellen Firmware betriebsbereit ausgeliefert. Zukünftige Softwarestände können bei Bedarf mittels eines Firmware-Updates in den Kühlstellenregler geladen und somit aktualisiert wer den. Ein Update der Software ist nur durch geschultes Personal oder werkseitig vom Hersteller durchzuführen.
Seite 102 Installation u. Inbetriebnahme UA 400 E / UA 410 E Schritt 1: Software installieren 1. Vor dem ersten Anschließen der Steuerung an den PC muss zuerst das Installationsprogramm “Firmware_Uploader_Setup_vxx.exe“ einmalig ausgeführt werden. Hierzu bitte den Anweisungen des Installationsassistenten folgen. In dem folgenden Fenster erfolgt die Auswahl der zu installierenden Komponenten: Anschließend das Zielverzeichnis auswählen:...
Seite 103 Installation u. Inbetriebnahme UA 400 E / UA 410 E Schritt 2: DIP-Schalter S3 umstellen und Steuerung anschließen Die Ausgangsstellung der Kodierschalter 1..8 des DIP-Schalters S3 muss dokumentiert werden! 1. Zur Durchführung des Firmware-Updates müssen alle Kodierschalter 1..8 des DIP-Schalters S3...
Seite 104: Firmware-Update Aufspielen
Schritte des Kapitels 5.10.1 durchgeführt worden sein. Schritt 1: Unter “Start / Programme / ECKELMANN / Firmware Uploader” das Programm “KGL Firmware Uploader” star ten. Das folgende Fenster öffnet sich: Sprache wählen, dann den Pfad zum Verzeichnis der neuen Firmware (Binär-Datei) auswählen.
Seite 105 Installation u. Inbetriebnahme UA 400 E / UA 410 E Schritt 3: Button “Finde Steuerung” drücken, um die Steuerung zu finden. Anschließend den Button “Firmware aktualisie ren” drücken, damit der Firmware Upload gestartet wird: Schritt 4: Nach dem Start des Firmware Uploads wird ein Bestätigungsfenster eingeblendet, dieses mit “JA” bestätigen: Schritt 5: Nach dem erfolgreichen Firmware-Update kann das Programm geschlossen werden.
Seite 106: Behebung Von Treiberproblemen
Installation u. Inbetriebnahme UA 400 E / UA 410 E 5.10.3 Behebung von Treiberproblemen Sollte die Treiberinstallation unvollständig sein oder sollte die Steuerung versehentlich vor dem Ausführen des Installationsprogramms an den PC angesteckt worden sein, finden Sie im folgenden Hinweise, wie Sie das Pro...
Seite 107: Anschluss- / Klemmenbelegung Ua 400 E / Ua 410 E
Anschluss- / Klemmenbelegung UA 400 E / UA 410 E Anschluss- / Klemmenbelegung UA 400 E / UA 410 E 6.1 Klemmenplan Relais- Netz- Analoge Digitale spannung Ausgänge Eingänge Ausgänge CAN-BUS 0..10 V 230 V AC 230 V AC 230 V AC...
Seite 108: Belegung Der 230 V Ac-Spannungsversorgung
Anschluss- / Klemmenbelegung UA 400 E / UA 410 E 6.2 Belegung der 230 V AC-Spannungsversorgung Warnung vor gefährlicher elektrischer Spannung! Gefahr eines Stromschlages! VOR dem An- und Abklemmen ist zu überprüfen, dass sich die 230 V AC-Versorgungsleitung im spannungslosen Zustand befindet!
Seite 109: Belegung Der 230 V Ac-Relaisausgänge
Anschluss- / Klemmenbelegung UA 400 E / UA 410 E 6.3 Belegung der 230 V AC-Relaisausgänge Warnung vor gefährlicher elektrischer Spannung! Gefahr eines Stromschlages! VOR dem An- und Abklemmen ist zu überprüfen, dass sich die 230 V AC-Relaisausgänge im spannungslosen Zustand befinden! Niederspannung und Schutzkleinspannung dürfen an den Relaisausgängen...
Seite 110 Anschluss- / Klemmenbelegung UA 400 E / UA 410 E Relais 7 Relais 6 Relais 5 Relais 4 Relais 3 Relais 2 Relais 1 (EEV2) (EEV1) Reglertyp 74/73 64/63 54/53 44/43 34/33 24/23 18/16/15 Raumregler UR 141 NE Ventilator 2...
Seite 111: Wirksinn Der Relais- Und Transistor-Ausgänge
Anschluss- / Klemmenbelegung UA 400 E / UA 410 E 6.4 Wirksinn der Relais- und Transistor-Ausgänge Die Tabelle zeigt den Wirksinn der Ausgänge der einzelnen Reglertypen. Relaisausgänge Transistorausgänge 230 V AC 24 V DC/50 mA (91/92) Reglertyp Ventilator Abtauung Kühlung Kühlung...
Seite 112: Belegung Der 230 V Ac-Digitaleingänge
Anschluss- / Klemmenbelegung UA 400 E / UA 410 E 6.5 Belegung der 230 V AC-Digitaleingänge Warnung vor gefährlicher elektrischer Spannung! Gefahr eines Stromschlages! VOR dem An- und Abklemmen ist zu überprüfen, dass sich die 230 V AC-Digitaleingänge im spannungslosen Zustand befinden! Die Wirksinne der digitalen Eingänge sind über die Parameter Inv.
Seite 113: Belegung Der 0
Anschluss- / Klemmenbelegung UA 400 E / UA 410 E 6.6 Belegung der 0..10 V-Analogausgänge Nur UA 410 E AC Warnung vor gefährlicher elektrischer Spannung! Falls Netzspannung an den Analogausgängen angeschlossen wird, führt dies zur Zerstörung der Steuerung! Funktionsstörung durch Störeinflüsse: Alle Zuleitungen vom und zum Kühlstellenregler sind in geschirmter Ausfertigung (Kabeltyp: LiYCY) vorzusehen! Sind Fühlerleitungen ausschließlich inner...
Seite 114: Belegung Der Can-Bus-Klemmen
Anschluss- / Klemmenbelegung UA 400 E / UA 410 E 6.7 Belegung der CAN-Bus-Klemmen Warnung vor gefährlicher elektrischer Spannung! Falls Netzspannung an den CAN-Bus-Klemmen angeschlossen wird führt dies zur Zerstörung aller am CAN-Bus angeschlossenen Komponenten! Alle Zuleitungen vom und zum Kühlstellenregler sind - insbesondere die des CAN-Bus - in geschirm...
Seite 115: Belegung Der 24 V Dc-Transistorausgänge
Anschluss- / Klemmenbelegung UA 400 E / UA 410 E 6.8 Belegung der 24 V DC-Transistorausgänge Warnung vor gefährlicher elektrischer Spannung! Falls Netzspannung an den Transistorausgängen angeschlossen wird führt dies zur Zerstörung der Steuerung! Zerstörung der Transistorausgänge! Aufgrund der Leistung der Transistorausgänge von max.
Seite 116: Belegung Der Display-Schnittstelle
Anschluss- / Klemmenbelegung UA 400 E / UA 410 E 6.9 Belegung der DISPLAY-Schnittstelle DISPLAY BT 300 BT 30 An der DISPLAY-Schnittstelle können ein Bediengerät der BT 300-Reihe (z.B. für Service-Zwecke) und bis zu 4 Temperaturanzeigen BT 30 angeschlossen werden.
Seite 117: Belegung Der Analogeingänge Für Temperaturfühler
Anschluss- / Klemmenbelegung UA 400 E / UA 410 E 6.11 Belegung der Analogeingänge für Temperaturfühler Warnung vor gefährlicher elektrischer Spannung! Falls Netzspannung an den Analogeingängen angeschlossen wird führt dies zur Zerstörung der Steuerung! Funktionsstörung durch Störeinflüsse! Alle Zuleitungen vom und zum Kühlstellenregler sind in geschirmter Ausfertigung (Kabeltyp: LiYCY) vorzusehen! Sind Fühlerleitungen ausschließlich inner...
Seite 118: Erläuterung Zur Fühlerbezeichnung
Anschluss- / Klemmenbelegung UA 400 E / UA 410 E 6.11.1 Erläuterung zur Fühlerbezeichnung Legende: Ry.x y = Art des Fühlers Abtaufühler Zuluftfühler Rückluftfühler / Raumluftfühler / Kältemitteltemperaturfühler (UK 100 E) Verdampfereingangs-Fühler Verdampferausgangs-Fühler x = Möbelteil Möbelteil Zone 1 Möbelteil Zone 2 R4.x...
Seite 119: Belegung Der Usb-Schnittstelle
Anschluss- / Klemmenbelegung UA 400 E / UA 410 E Gefahr von fehlerhaften Temperaturmessungen! Kabelbinder aus Kunststoff dürfen generell nicht verwendet werden, da diese sich im Laufe der Zeit lockern und so zu falschen Temperaturmessun gen führen, was sich negativ auf die Überhitzungsregelung auswirken kann.
Seite 120: Verdrahtung Der Master-Slave-Funktion Zur Abtau-Synchronisation
Anschluss- / Klemmenbelegung UA 400 E / UA 410 E 6.13 Verdrahtung der Master-Slave-Funktion zur Abtau-Synchronisation Zur Abtausynchronisation über Verdrahtung (siehe Kapitel 4.5.5) werden die Hilfsschütze der Abtaurelais des Masters parallel geschaltet und dann als 230 V-Signal auf den externen Abtaueingang des Slaves (Klemmen D11/D12) geführt.
Seite 121: Bedienung Ua 400 E / Ua 410 E
Bedienung UA 400 E / UA 410 E Bedienung UA 400 E / UA 410 E 7.1 Möglichkeiten der Bedienung Der Regler bietet Menüs und Masken zur Anzeige und Einstellung von Werten. Am Regler selbst ist jedoch keine Bedienung dazu vorgesehen. Die eigentliche Bedienung dieser Menüs erfolgt von außen über folgende Möglichkei...
Seite 122: Lokale Bedienung Mit Einem Bediengerät Bt 300 X
Bedienung UA 400 E / UA 410 E 7.2 Lokale Bedienung mit einem Bediengerät BT 300 x BT 300 x RESET DISPLAY Über die DISPLAY-Schnittstelle wird lokal ein Bediengerät der BT 300-Reihe angeschlossen. Dabei kann der Regler wie abgebildet Stand-Alone betrieben oder auch mit dem CAN-Bus verbunden sein.
Seite 123: Fernbedienung Über Ein Terminal
Bedienung UA 400 E / UA 410 E 7.3 Fernbedienung über ein Terminal Nähere Details zur Bedienung einer Systemzentrale, Marktrechner oder Bedienterminals sind de ren Betriebsanleitungen zu entnehmen. Für die Fernbedienung eines Reglers ist es unerheblich, ob diese mit einer Systemzentrale (A), einem Markt- rechner oder mit einem Bedienterminal (B) erfolgt, da die Bedienoberflächen auf den Terminals nahezu iden...
Seite 124: Menüs Und Bedienmasken
Bedienung UA 400 E / UA 410 E 7.3.1 Menüs und Bedienmasken Bleiben die Systemzentrale, der Marktrechner oder das Bedienterminal verriegelt, so können Einstellungen am Regler nur angesehen werden (Read only!). Änderungen und Eingaben sind so nicht möglich! Ist jedoch eine Parametrierung erforderlich, so muss zuerst die Verriegelung für die Eingabe aufgehoben werden, siehe Kapitel 7.3.3.
Seite 125 Bedienung UA 400 E / UA 410 E Menüs Ein Menü kann bis zu bis zu zehn Menüelemente (0 .. 9; 0 für Menüpunkt 10) enthalten. Nach der Auswahl eines Elements mit den Cursor-Tasten (↑) und (↓) und durch Drücken der ENTER-Taste (↵) oder durch Drücken der Tasten 0..9 werden weitere Untermenüs oder Bedienmasken angeboten.
Seite 126: Reglermenü Über Die Fernbedienung Aufrufen
Bedienung UA 400 E / UA 410 E Texteingabe Bei Feldern, welche eine Eingabe von Texten ermöglichen, ist die Texteingabe auch über die alphanumerische Tastatur möglich. Buchstaben werden durch mehrfaches Betätigen der Ziffern-Tasten erzeugt. Um den einge gebenen Wert/Text zu übernehmen ist die ENTER-Taste (↵) zu betätigen.
Seite 127: Systemzentrale Ci 4X00
Bedienung UA 400 E / UA 410 E 7.3.2.1 Systemzentrale CI 4x00 In der Systemzentrale wird das Terminal zur Fernbedienung des Reglers (Menü 2-2 ode Menü 4-2) wie folgt aufgerufen: Schritt 1: Im Hauptmenü „2 - Anlagenübersicht“ oder „4 - Konfiguration“ drücken.
Seite 128: Verriegelung Der Eingabe Aufheben
Bedienung UA 400 E / UA 410 E 7.3.3 Verriegelung der Eingabe aufheben Die Bedienung über Systemzentrale, Marktrechner oder Bedienterminal ist nur bei Reglern mit CAN-Bus-An bindung möglich, die Aufhebung der Verriegelung gilt dann für alle Komponenten im CAN-Bus System. Die Ver...
Seite 129: Service-Mode / Service-Modus Aktivieren
Bedienung UA 400 E / UA 410 E 7.3.4 Service-Mode / Service-Modus aktivieren Mit Hilfe des Service-Mode bzw. Service-Modus kann das Service-Personal bei Reparatur-/ Wartungsarbeiten die Fernalarmierungsfunktion der Systemzentrale und des Marktrechners zeitlich begrenzt unterdrücken: Der Service-Mode ist ausschließlich dem Service-Personal vorbehalten! Stehen nach Ablauf der Zeit für den Service-Mode noch Alarme (mit der Priorität 1..99) an,...
Seite 130 Bedienung UA 400 E / UA 410 E Notizen: Firmware V2.0.0 - Doku 2.1 08. November 2016...
Seite 131 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E Menüstruktur UA 400 E / UA 410 E 8.1 Reglertyp UA 121 E - Menübaum 1 2 3 4 5 6 7 8 ON/OFF = Master-/Slave-Modus EIN/AUS 5..8: OFF...
Seite 132 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E Ebene 1 Ebene 2 Ebene 3 Menünummer Menüname Sollwerte Rahmenheizung RAHMENHEIZ Modus Rahmen 2-5-1 MODUS Sollwerte Rahmen 2-5-2 SOLLWERTE Modus Umschaltung 2-5-3 MODUS UM Sollwerte Umschaltung 2-5-4 SOLLW.UM...
Seite 133: Menü 0 Hauptmenü
Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E 8.1.1 Menü 0 Hauptmenü KÜHLSTELLE POS: XXXXX Weiter zu Menü 1 1 Istwerte Weiter zu Menü 2 2 Sollwerte Weiter zu Menü 3 3 Uhr Weiter zu Menü 4 4 Meldungen Weiter zu Menü...
Seite 134 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 1-1 Temperaturfühler TEMPERATUR XXXXX Anzeige momentane Zulufttemperatur Eingang Z11/Z12 Temperat. R2.1 XXX °C Anzeige momentane Rücklufttemperatur Eingang Z21/Z22 Temperat. R4.1 XXX °C Anzeige momentane Verdampfer-Abtauendtemperatur Eingang Z31/Z32 Temperat.
Seite 135 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 1-3 Abtauung Zone 1 ABTAUUNG 1 XXXXX Anzeige momentaner Zustand AUS/EIN der Abtauung Abtauung Anzeige momentane Verdampfer-Abtauendtemperatur Eingang Z31/Z32 Temperat. R1.1 XXX °C Anzeige momentane Verdampfer-Abtauendtemperatur Eingang Z81/Z82; erscheint nur bei Temperat.
Seite 136: Menü 2 Sollwerte
Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 1-7 Kühlung Zone 2 KÜHLUNG 2 XXXXX Anzeige momentaner Zustand AUS/EIN der Kühlung Kühlung Anzeige momentaner Öffnungsgrad Zone 2 Öff.grad Z 2 XX % Anzeige Mittelwert des Öffnungsgrades Zone 2 vom letzten Tag Ög-Mittel 24h...
Seite 137 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 2-1 Kühlung KÜHLUNG POS: XXXXX Weiter zu Menü 2-1-1 1 Zone 1 Weiter zu Menü 2-1-2; erscheint nur bei eingestelltem Zwei-Zonen-Betrieb 2 Zone 2 Weiter zu Menü 2-1-3; erscheint nicht bei abgeschalteter Sollwertumschaltung (Menü 3-3) 3 Zone 1U Umschalt.
Seite 138 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 2-1-3 Zone 1U Umschalt. Eingabe Vorgabe KÜHLUNG 1U POS: XXXXX Sollwert Zulufttemperatur --, -10..20 0 °C Sollwert R2.1 XXX °C Sollwert Hysterese Zulufttemperatur; erscheint nur bei 1..8...
Seite 139 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 2-2-1 Zone 1 Eingabe Vorgabe ABTAUUNG 1 POS: XXXXX Sollwert Abtauendtemperatur --, 5..20 8 °C Abtauendtemp XX °C Sollwert Wartezeit zwischen Kühlung und Abtauung 0..15 0 min...
Seite 140 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 2-2-4 Zone 2U Umschalt. Eingabe Vorgabe ABTAUUNG 2U POS: XXXXX Sollwert Abtauendtemperatur --, 5..20 5 °C Abtauendtemp XX °C Sollwert Wartezeit zwischen Kühlung und Abtauung 0..15...
Seite 141 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 2-4-4 Zone 2U Umschalt. Eingabe Vorgabe ALARM 2U POS: XXXXX Sollwert Übertemperatur, bei dem der Alarm Übertempera 0..30 8 °C Soll Übertemp. XX °C tur ausgelöst wird Sollwert Temperatur (Differenz unter dem Sollwert der --, 0..6...
Seite 142 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 2-5-4 Sollwerte Umsch. Eingabe Vorgabe SOLLW. UM POS: XXXXX Anzeige des eingestellten Modus Rahmen (Menü 2-5-3 feste ED Mod: xxxxxxxxxxxx Feste Einschaltdauer; erscheint nur bei Modus = feste ED --, 0..100...
Seite 143 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 3-2 Abtauuhr Eingabe Vorgabe ABTAUUHR POS: XXXXX ↑, ↓, Art der Abtaueinleitung über Eingang D11/12 (EXT) oder Abtauuhr intern (INT) (EXT, INT) Sicherheitszeit für die max. erlaubte Dauer der Abtauung 0..120...
Seite 144: Menü 4 Meldungen
Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 3-3 Sollw. Umschaltung Eingabe Vorgabe UMSCHALTUNG POS: XXXXX Status (AUS/EIN) der Sollwertumschaltung für den alterna Status tiven Sollwertsatz (Sollwertsatz Umschalt) ↑, ↓, Art der Sollwertumschaltung über: Sollumschaltg.
Seite 145 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 4-1 Meldungen Anzeigen MELDUNGEN POS: XXXXX Fehlertext von Störung 1 Fehlertext 1: Beginn der Störung 1 dd.mm.yy hh:mm Ende der Störung 1 (nur, wenn Störung 1 beendet) dd.mm.yy...
Seite 146: Menü 5 Archiv
Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E 8.1.6 Menü 5 Archiv ARCHIV POS: XXXXX Zeitpunkt der Archivierung von Datensatz 1 dd.mm.yy hh:mm Status und Temperatur von Zone 1, s. Anmerkung *) Zone 1: abcdef x °C Status und Temperatur von Zone 2, s.
Seite 147 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 6-1 Kühlstelle Eingabe Vorgabe KÜHLSTELLE POS: XXXXX Nur Text Kühlstellenname: Freier Text, der die Kühlstelle bezeichnet (s. Hinweis nach Kühlstellen xxxxxxxxxxxxxxx der Tabelle) regler Freier Text, der in den Menü hinter Position (POS:) ange...
Seite 148 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 6-2-1 Typ und Version Eingabe Vorgabe VERSION POS: XXXXX Wird über den DIP-Schalter S3 eingestellt UA121E Reglertyp XXXXXXX Software Version des Kühlstellenreglers Software Vers.: XXXX Geräte-Nummer des Kühlstellenreglers Gerät Nr:...
Seite 149 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 6-2-4 230 V EingängeMenü 6-2-4 230 V Eingänge Die Umstellung der Digitaleingänge ist nur für ausgebildetes Personal gedacht, da Änderungen sich auf andere Funktionen auswirken können.
Seite 150 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 6-2-5 Fühler Typ Entsprechend der Eingabe wird zwischen den Werten ausgewählt. Der Haken zeigt die aktuelle Einstellung an. Eingabe Vorgabe FÜHLERTYP POS: XXXXX √ ↵ √...
Seite 151 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E * Unterstützte Kältemittel: R404A, R744 (CO ), R134a, R410A, R717 (NH3), R22, R290, R407C, R507, R1270, R402A, R502, R407F, R422A, R422D, R408A, R407D, R407A, R427A, R438A, R152a, R170, R600, R600a Praxis-Tipp am Beispiel “Anschluss eines Drucktransmitters -1 ..
Seite 152 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E Eingabe Vorgabe EEV ZONE 1 POS: XXXXX Einspritzdauer nach dem Einschalten der Steuerung 0..100.0 5.0 min Einspr.dauer XX.X m oder nach der Abtauung oder bei einer Blockade der Regelung Der eingegebene Wert darf nicht größer als der ak...
Seite 153 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 6-2-8 EEV Regler Zone 2 Dieses Menü ist nur sichtbar, falls - in der Systemzentrale der Modus „Master“ bzw. - im Marktrechner der „Superuser-Modus“ aktiviert ist - Details siehe Kapitel Bedienung.
Seite 154 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 6-3 Kühlung Eingabe Vorgabe KÜHLUNG POS: XXXXX Korrekturoffset für Druckverluste in der Saugleitung --, 0..20 Korroff. t0 XX K WICHTIG: im Stand-Alone-Betrieb muss -- eingestellt werden! Dauerlaufüberwachung...
Seite 155 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E Eingabe Vorgabe ALARMPRIOS POS: XXXXX Anlauf nach Spannungsausfall -, 0..99 Spannungsausfall Inbetriebnahme der Steuerung -, 0..99 Erstanlauf (Grundeinstellung geladen!) Handschalter Eingang D31/D32 auf AUS -, 0..99 Handabschaltung Die interne Hardware ist fehlerhaft; Priorität gilt für die -, 0..99...
Seite 156 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 121 E S Menü 6-7 COPT+ Eingabe Vorgabe COPT+ POS: XXXXX ↑, ↓, Grundsätzliche Teilnahme des Reglers an der COPT+ Saugdruck-Schiebung (Funktion COPT+). (EIN/AUS) Anmerkung: Der Versand erfolgt über ein CAN- BusTelegramm und greift in die Regelung ein! Verzögerungszeit nach Ablauf der Abtauung,...
Seite 157 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS 8.2 Reglertyp UA 131 E / UA 131 E LS - Menübaum 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8...
Seite 158 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS Ebene 1 Ebene 2 Ebene 3 Menünummer Menüname Sollwerte Rahmenheizung Modus Rahmen 2-5-1 MODUS Sollwerte Rahmen 2-5-2 SOLLWERTE Modus Umschaltung 2-5-3 MODUS UM...
Seite 159: Menü 0 Hauptmenü
Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS 8.2.1 Menü 0 Hauptmenü KÜHLSTELLE POS: XXXXX Weiter zu Menü 1 1 Istwerte Weiter zu Menü 2 2 Sollwerte Weiter zu Menü 3 3 Uhr Weiter zu Menü...
Seite 160 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 1-1 Temperaturfühler TEMPERATUR XXXXX Anzeige momentane Zulufttemperatur Eingang Z11/Z12 Temperat. R2.1 XXX °C Anzeige momentane Rücklufttemperatur Eingang Z21/Z22 Temperat. R4.1 XXX °C Anzeige momentane Verdampfer-Abtauendtemperatur Eingang Z31/Z32 Temperat.
Seite 161 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 1-3 Abtauung Zone 1 ABTAUUNG 1 XXXXX Anzeige des Sollwerts der Zeit, in der sich die Verdampfer-Abtauendtemperatur innerhalb Zählgeschw.keit eines Bandes um 0 °C befinden darf, bevor der Abtauzähler dekrementiert Anzeige Zählwert;...
Seite 162 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 1-6 Rahmenheizung MODUS XXXXX Anzeige momentaner Zustand AUS/EIN des Ausgangs Rahmenheizung Klemme 91/92/93 Rahmenheizung Anzeige momentane Einschaltdauer der Rahmenheizung Einschaltdauer XXX % Anzeige momentane Raumfeuchte (übermittelt über CAN-Bus von der VS mit dem bestück...
Seite 163: Menü 2 Sollwerte
Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS 8.2.3 Menü 2 Sollwerte SOLLWERTE POS: XXXXX Weiter zu Menü 2-1; Sonderfall: Bei eingestelltem Ein-Zonen-Betrieb (Menü 6-1) und bei 1 Kühlung abgeschalteter Sollwertumschaltung (Menü 3-3) weiter zu Menü 2-1-1.
Seite 164 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 2-1-2 Zone 2 Eingabe Vorgabe KÜHLUNG 2 POS: XXXXX Sollwert Zulufttemperatur --, -40..20 -32 °C Sollwert R2.2 XXX °C Sollwert Hysterese Zulufttemperatur; erscheint nur bei 1..8...
Seite 165 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 2-2-1 Zone 1 Eingabe Vorgabe ABTAUUNG 1 POS: XXXXX Sollwert der Zeit, in der sich die Verdampfer-Abtauendtem 0..15 Zählgeschw.keit peratur innerhalb eines Bandes um 0 °C befinden darf, bevor der Abtauzähler dekrementiert...
Seite 166 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 2-2-3 Zone 1U Umschalt. Eingabe Vorgabe ABTAUUNG 1U POS: XXXXX Sollwert der Zeit, in der sich die Verdampfer-Abtauendtem 0..15 Zählgeschw.keit peratur innerhalb eines Bandes um 0 °C befinden darf, bevor der Abtauzähler dekrementiert...
Seite 167 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 2-4-2 Zone 2 Eingabe Vorgabe ALARM 2 POS: XXXXX Sollwert Übertemperatur, bei dem der Alarm Übertempera -20..30 -12 °C Soll Übertemp.
Seite 168 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 2-5-2 Sollwerte Rahmen Eingabe Vorgabe SOLLWERTE POS: XXXXX Anzeige des einstellten Modus Rahmen (Menü 2-5-1) Sollwertab Mod: xxxxxxxxxxxx häng. ED Feste Einschaltdauer; erscheint nur bei Modus = feste ED --, 0..100...
Seite 169 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 2-6 Lüfter Reglertyp UA 131 E: mit Lüftersteuerung Menü 2-6 / 2-6-1 / 2-6-2 nur sichtbar, wenn Kühlstellenregler auf UA 131 E mit Lüftersteuerung konfiguriert wurde (näheres hierzu Kapitel Installation und Inbetriebnahme):...
Seite 170 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS 8.2.4 Menü 3 Uhr POS: XXXXX Weiter zu Menü 3-1 1 aktuelle Zeit Weiter zu Menü 3-2 2 Abtauuhr Weiter zu Menü 3-3 3 Sollw.umschaltung...
Seite 171 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 3-2 Abtauuhr Eingabe Vorgabe ABTAUUHR POS: XXXXX ↑, ↓, Art der Abtaueinleitung über Eingang D11/12 (EXT) oder Abtauuhr intern (INT) (EXT, INT) Sicherheitszeit für die max.
Seite 172: Menü 4 Meldungen
Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 3-3 Sollw. Umschaltung Eingabe Vorgabe UMSCHALTUNG POS: XXXXX Status (AUS/EIN) der Sollwertumschaltung für den alterna Status tiven Sollwertsatz (Sollwertsatz Umschalt) ↑, ↓, Art der Sollwertumschaltung über:...
Seite 173 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 4-1 Meldungen Anzeigen MELDUNGEN POS: XXXXX Fehlertext von Störung 1 Fehlertext 1: Beginn der Störung 1 dd.mm.yy hh:mm Ende der Störung 1 (nur, wenn Störung 1 beendet) dd.mm.yy...
Seite 174: Menü 5 Archiv
Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS 8.2.6 Menü 5 Archiv ARCHIV POS: XXXXX Zeitpunkt der Archivierung von Datensatz 1 dd.mm.yy hh:mm Status und Temperatur von Zone 1, s. Anmerkung *)
Seite 175 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 6-1 Kühlstelle Eingabe Vorgabe KÜHLSTELLE POS: XXXXX Nur Text Kühlstellenname: Freier Text, der die Kühlstelle bezeichnet (s. Hinweis nach Kühlstellen xxxxxxxxxxxxxxx...
Seite 176 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 6-2-1 Typ und Version Eingabe Vorgabe VERSION POS: XXXXX Wird über den DIP-Schalter S3 eingestellt UA131E Reglertyp XXXXXXX Software Version des Kühlstellenreglers Software Vers.:...
Seite 177 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 6-2-4 230 V Eingänge Die Umstellung der Digitaleingänge ist nur für ausgebildetes Personal gedacht, da Änderungen sich auf andere Funktionen auswirken können.
Seite 178 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS Eingabe Vorgabe ANALOGE EINGÄNGE POS: XXXXX Analogeingang Z1 verwenden (=J) (J,N) AIN1 aktiv nicht verwenden (=N) Auswahl Kältemittel Zone 1 kein kein Kältem.Z 1 xxxx R404A ..
Seite 179 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS Praxis-Tipp am Beispiel “Anschluss eines Drucktransmitters -1 .. 7 bar”: Die Angabe auf dem Drucktransmitter ist hier offensichtlich (-> -1bar) relativ zum Umgebungsdruck.
Seite 180 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS Eingabe Vorgabe EEV ZONE 1 POS: XXXXX ↑, ↓, Öffnungsgrad über CAN-Bus versenden ÖG über CAN (findet dann Verwendung, wenn in der zugehörigen (AUS/EIN) Verbundsteuerung eine “Bedarfsabhängige Sollwerter...
Seite 181 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 6-2-8 EEV Regler Zone 2 Diese Menü ist nur sichtbar, falls - in der Systemzentrale der Modus „Master“ bzw. - im Marktrechner der „Superuser-Modus“...
Seite 182 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 6-3 Kühlung Eingabe Vorgabe KÜHLUNG POS: XXXXX Korrekturoffset für Druckverluste in der Saugleitung --, 0..20 Korroff. t0 XX K WICHTIG: im Stand-Alone-Betrieb muss -- eingestellt werden! Dauerlaufüberwachung...
Seite 183 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 6-5 Alarm-Prioritäten Eingabe Vorgabe ALARMPRIOS POS: XXXXX ↑, ↓, Priorität der Alarme global über die Kühlstellenpriorität Kühlstellenprio (Menü 6-1) einstellbar (J) (Ja/Nein) Anzeige Kühlstellenpriorität (Menü...
Seite 184 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS Eingabe Vorgabe ALARMPRIOS POS: XXXXX Alarm wegen unplausiblem Öffnungsgrad -, 0..99 ÖG kontrollieren (siehe Kapitel 10.1.10) Alarm zur Erfassung von Fremdalarmen, -, 0..99 Fremdalarm Vorgabetext ist „CO2-Alarm“...
Seite 185 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 131 E / UA 131 E LS S Menü 6-7 COPT+ Eingabe Vorgabe COPT+ POS: XXXXX ↑, ↓, Grundsätzliche Teilnahme des Reglers an der COPT+ Saugdruck-Schiebung (Funktion COPT+). (EIN/AUS) Anmerkung: Der Versand erfolgt über ein CAN- BusTelegramm und greift in die Regelung ein! Verzögerungszeit nach Ablauf der Abtauung,...
Seite 186 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E 8.3 Reglertyp UA 141 E - Menübaum 1 2 3 4 5 6 7 8 ON/OFF = Master-/Slave-Modus EIN/AUS 5..8: OFF Ebene 1 Ebene 2 Ebene 3 Menünummer Menüname...
Seite 187 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E Ebene 1 Ebene 2 Ebene 3 Menünummer Menüname aktuelle Zeit Abtauuhr ABTAUUHR Abt.Uhr Z2 3-2-a Abt.Uhr Z2 Sollwerte UMSCHALTNG Umschaltung Automatisches Ein AUTOM.EIN schalten Meldungen Meldungen Anzeigen MELDUNGEN...
Seite 188: Menü 0 Hauptmenü
Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E 8.3.1 Menü 0 Hauptmenü KÜHLSTELLE POS: XXXXX Weiter zu Menü 1 1 Istwerte Weiter zu Menü 2 2 Sollwerte Weiter zu Menü 3 3 Uhr Weiter zu Menü 4 4 Meldungen Weiter zu Menü...
Seite 189 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 1-1 Temperaturfühler TEMPERATUR XXXXX Anzeige momentane Zulufttemperatur Eingang Z11/Z12 Temperat. R2.1 XXX °C Anzeige momentane Rücklufttemperatur Eingang Z21/Z22 Temperat. R4.1 XXX °C Anzeige momentane Verdampfer-Abtauendtemperatur Eingang Z31/Z32 Temperat.
Seite 190 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 1-3 Abtauung Zone 1 ABTAUUNG 1 XXXXX Anzeige momentaner Zustand AUS/EIN der Abtauung Abtauung Anzeige momentane Verdampfer-Abtauendtemperatur Eingang Z31/Z32 Temperat. R1.1 XXX °C Anzeige momentane Verdampfer-Abtauendtemperatur Eingang Z81/Z82; erscheint nur bei Temperat.
Seite 191: Menü 2 Sollwerte
Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 1-7 Kühlung Zone 2 KÜHLUNG 2 XXXXX Anzeige momentaner Zustand AUS/EIN der Kühlung Kühlung Anzeige momentaner Öffnungsgrad Zone 2 Öff.grad Z 2 XX % Anzeige Mittelwert des Öffnungsgrades Zone 2 vom letzten Tag Ög-Mittel 24h...
Seite 192 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 2-1 Kühlung KÜHLUNG POS: XXXXX Weiter zu Menü 2-1-1 1 Zone 1 Weiter zu Menü 2-1-2; erscheint nur bei eingestelltem Zwei-Zonen-Betrieb 2 Zone 2 Weiter zu Menü 2-1-3; erscheint nicht bei abgeschalteter Sollwertumschaltung (Menü 3-3) 3 Zone 1U Umschalt.
Seite 193 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 2-1-3 Zone 1U Umschalt. Eingabe Vorgabe KÜHLUNG 1U POS: XXXXX Sollwert Zulufttemperatur --, -20..20 -2 °C Sollwert R2.1 XXX °C Sollwert Hysterese Zulufttemperatur; erscheint nur bei 1..8...
Seite 194 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 2-2-1 Zone 1 Eingabe Vorgabe ABTAUUNG 1 POS: XXXXX Sollwert Abtauendtemperatur --, 5..20 8 °C Abtauendtemp XX °C Sollwert Wartezeit zwischen Kühlung und Abtauung 0..15 0 min...
Seite 195 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 2-2-4 Zone 2U Umschalt. Eingabe Vorgabe ABTAUUNG 2U POS: XXXXX Sollwert Abtauendtemperatur --, 5..20 5 °C Abtauendtemp XX °C Sollwert Wartezeit zwischen Kühlung und Abtauung 0..15...
Seite 196 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 2-4-4 Zone 2U Umschalt. Eingabe Vorgabe ALARM 2U POS: XXXXX Sollwert Übertemperatur, bei dem der Alarm Übertempera -10..30 6 °C Soll Übertemp. XX °C tur ausgelöst wird Sollwert Temperatur (Differenz unter dem Sollwert der --, 0..6...
Seite 197 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 2-6-2 Sollwerte Scheibe Eingabe Vorgabe SOLLWERTE POS: XXXXX Anzeige des eingestellten Modus Scheibe (Menü 2-6-1) feste ED Mod: xxxxxxxxxxxx Dauer der Scheibenheizung; bei der Eingabe ist darauf zu 0..120...
Seite 198 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 3-2 Abtauuhr Eingabe Vorgabe ABTAUUHR POS: XXXXX ↑, ↓, Art der Abtaueinleitung über Eingang D11/12 (EXT) oder Abtauuhr intern (INT) (EXT, INT) Sicherheitszeit für die max. erlaubte Dauer der Abtauung 0..180...
Seite 199: Menü 4 Meldungen
Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 3-3 Sollw. Umschaltung Eingabe Vorgabe UMSCHALTNG POS: XXXXX Status (AUS/EIN) der Sollwertumschaltung für den alterna Status tiven Sollwertsatz (Sollwertsatz Umschalt) ↑, ↓, Art der Sollwertumschaltung über: Sollumschaltg.
Seite 200 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 4-1 Meldungen Anzeigen MELDUNGEN POS: XXXXX Fehlertext von Störung 1 Fehlertext 1: Beginn der Störung 1 dd.mm.yy hh:mm Ende der Störung 1 (nur, wenn Störung 1 beendet) dd.mm.yy...
Seite 201: Menü 5 Archiv
Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E 8.3.6 Menü 5 Archiv ARCHIV POS: XXXXX Zeitpunkt der Archivierung von Datensatz 1 dd.mm.yy hh:mm Status und Temperatur von Zone 1, s. Anmerkung *) Zone 1: abcdef x °C Status und Temperatur von Zone 2, s.
Seite 202 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 6-1 Kühlstelle Eingabe Vorgabe KÜHLSTELLE POS: XXXXX Nur Text Kühlstellenname: Freier Text, der die Kühlstelle bezeichnet (s. Hinweis nach Kühlstellen xxxxxxxxxxxxxxx der Tabelle) regler Freier Text, der in den Menü hinter Position (POS:) ange...
Seite 203 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 6-2-1 Typ und Version Eingabe Vorgabe VERSION POS: XXXXX Wird über den DIP-Schalter S3 eingestellt UA141E Reglertyp XXXXXXX Software Version des Kühlstellenreglers Software Vers.: XXXX Geräte-Nummer des Kühlstellenreglers Gerät Nr:...
Seite 204 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 6-2-4 230 V Eingänge Die Umstellung der Digitaleingänge ist nur für ausgebildetes Personal gedacht, da sich Änderungen auf andere Funktionen auswirken können. Eingabe Vorgabe 230V EING.
Seite 205 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 6-2-5 Fühler Typ Entsprechend der Eingabe wird zwischen den Werten ausgewählt. Der Haken zeigt die aktuelle Einstellung an. Eingabe Vorgabe FÜHLERTYP POS: XXXXX √ ↵ √...
Seite 206 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E * Unterstützte Kältemittel: R404A, R744 (CO ), R134a, R410A, R717 (NH3), R22, R290, R407C, R507, R1270, R402A, R502, R407F, R422A, R422D, R408A, R407D, R407A, R427A, R438A, R152a, R170, R600, R600a Praxis-Tipp am Beispiel “Anschluss eines Drucktransmitters -1 ..
Seite 207 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E Eingabe Vorgabe EEV ZONE 1 POS: XXXXX Einspritzdauer nach dem Einschalten der Steuerung 0..100.0 5.0 min Einspr.dauer XX.X m oder nach der Abtauung oder bei einer Blockade der Regelung Der eingegebene Wert darf nicht größer als der ak...
Seite 208 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 6-2-8 EEV Regler Zone 2 Dieses Menü ist nur sichtbar, falls - in der Systemzentrale der Modus „Master“ bzw. - im Marktrechner der „Superuser-Modus“ aktiviert ist - Details siehe Kapitel Bedienung.
Seite 209 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 6-4 Sprache Entsprechend der Eingabe wird zwischen den Werten ausgewählt. Der Haken zeigt die aktuelle Einstellung an. Eingabe Vorgabe SPRACHE POS: XXXXX √ ↵ √ Deutsch ↵...
Seite 210 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E Eingabe Vorgabe ALARMPRIOS POS: XXXXX Ausfall der EEV-Regelfühler; Priorität gilt für die Mel -, 0..99 Fühlerbruch EEV dungen Fühlerbr. EEV Z1, Fühlerbr. EEV Z2 EEV-Regelung blockiert; Priorität gilt für die Meldungen -, 0..99...
Seite 211 Menüstruktur UA 400 E / UA 410 E Reglertyp UA 141 E S Menü 6-7 COPT+ Eingabe Vorgabe COPT+ POS: XXXXX ↑, ↓, Grundsätzliche Teilnahme des Reglers an der COPT+ Saugdruck-Schiebung (Funktion COPT+). (EIN/AUS) Anmerkung: Der Versand erfolgt über ein CAN- BusTelegramm und greift in die Regelung ein! Verzögerungszeit nach Ablauf der Abtauung,...
Seite 212 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE 8.4 Reglertyp UR 141 NE - Menübaum 1 2 3 4 5 6 7 8 ON/OFF = Master-/Slave-Modus EIN/AUS 5..8: OFF Ebene 1 Ebene 2 Ebene 3 Menünummer Menüname...
Seite 213 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE Ebene 1 Ebene 2 Ebene 3 Menünummer Menüname Sollwerte Rahmenheizung RAHMENHEIZ Modus Rahmen 2-5-1 MODUS Sollwerte Rahmen 2-5-2 SOLLWERTE Modus Umschaltung 2-5-3 MODUS UM Sollwerte Umschaltung 2-5-4 SOLLW.UM...
Seite 214: Menü 0 Hauptmenü
Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE 8.4.1 Menü 0 Hauptmenü KÜHLSTELLE POS: XXXXX Weiter zu Menü 1 1 Istwerte Weiter zu Menü 2 2 Sollwerte Weiter zu Menü 3 3 Uhr Weiter zu Menü 4 4 Meldungen Weiter zu Menü...
Seite 215 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 1-1 Temperaturfühler TEMPERATUR XXXXX Anzeige momentane Raumlufttemperatur Eingang Z21/Z22 Temperat. R4.1 XXX °C Anzeige momentane Verdampfer-Abtauendtemperatur Eingang Z31/Z32 Temperat. R1.1 XXX °C Anzeige momentane Verdampfereingangs-Temperatur Eingang Z41/Z42 Temperat.
Seite 216 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 1-3 Abtauung Zone 1 ABTAUUNG 1 XXXXX Anzeige momentaner Zustand AUS/EIN der Abtauung Abtauung Anzeige momentane Verdampfer-Abtauendtemperatur Eingang Z31/Z32 Temperat. R1.1 XXX °C Anzeige momentane Verdampfer-Abtauendtemperatur Eingang Z81/Z82; erscheint nur bei Temperat.
Seite 217 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 1-6 Rahmenheizung MODUS XXXXX Anzeige momentaner Zustand AUS/EIN des Ausgangs Rahmenheizung Klemme 91/92/93 Rahmenheizung Anzeige momentane Einschaltdauer der Rahmenheizung Einschaltdauer XXX % Anzeige momentane Raumfeuchte (übermittelt über CAN-Bus von der VS mit dem bestück...
Seite 218: Menü 2 Sollwerte
Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE 8.4.3 Menü 2 Sollwerte SOLLWERTE POS: XXXXX Weiter zu Menü 2-1; Sonderfall: Bei eingestelltem Ein-Zonen-Betrieb (Menü 6-1) und bei 1 Kühlung abgeschalteter Sollwertumschaltung (Menü 3-3) weiter zu Menü 2-1-1.
Seite 219 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 2-1-2 Zone 2 Eingabe Vorgabe KÜHLUNG 2 POS: XXXXX Sollwert Raumlufttemperatur --, -10..30 5 °C Sollwert R4.2 XXX °C Sollwert Hysterese Raumlufttemperatur; erscheint nur bei 1..8 Hysterese R4.2...
Seite 220 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 2-2-1 Zone 1 Eingabe Vorgabe ABTAUUNG 1 POS: XXXXX Sollwert Abtauendtemperatur --, 0..30 5 °C Abtauendtemp XX °C Sollwert Wartezeit zwischen Kühlung und Abtauung 0..15 0 min...
Seite 221 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 2-2-4 Zone 2U Umschalt. Eingabe Vorgabe ABTAUUNG 2U POS: XXXXX Sollwert Abtauendtemperatur --, 0..30 5 °C Abtauendtemp XX °C Sollwert Wartezeit zwischen Kühlung und Abtauung 0..15...
Seite 222 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 2-4 Alarm ALARM POS: XXXXX Weiter zu Menü 2-4-1 1 Zone 1 Weiter zu Menü 2-4-2; erscheint nur bei eingestelltem Zwei-Zonen-Betrieb (Menü 6-1) 2 Zone 2 Weiter zu Menü...
Seite 223 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 2-5 Rahmenheizung RAHMENHEIZ POS: XXXXX Weiter zu Menü 2-5-1 1 Modus Rahmen Weiter zu Menü 2-5-2 2 Sollwerte Rahmen Weiter zu Menü 2-5-3; erscheint nicht bei abgeschalteter Sollwertumschaltung (Menü 3-3) 3 Modus Umschalt Weiter zu Menü...
Seite 224: Menü 3 Uhr
Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 2-5-4 Sollwerte Umsch. Eingabe Vorgabe SOLLW. UM POS: XXXXX Anzeige des eingestellten Modus Scheibe (Menü 2-5-3) feste ED Mod: xxxxxxxxxxxx Feste Einschaltdauer; erscheint nur bei Modus = feste ED --, 0..100...
Seite 225 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 3-2 Abtauuhr Eingabe Vorgabe ABTAUUHR POS: XXXXX ↑, ↓, Art der Abtaueinleitung über Eingang D11/12 (EXT) oder Abtauuhr intern (INT) (EXT, INT) Sicherheitszeit für die max. erlaubte Dauer der Abtauung 0..120...
Seite 226: Menü 4 Meldungen
Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 3-3 Sollw. Umschaltung Eingabe Vorgabe UMSCHALTNG POS: XXXXX Status (AUS/EIN) der Sollwertumschaltung für den alterna Status tiven Sollwertsatz (Sollwertsatz Umschalt) ↑, ↓, Art der Sollwertumschaltung über: Sollumschaltg.
Seite 227: Menü 5 Archiv
Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 4-1 Meldungen Anzeigen MELDUNGEN POS: XXXXX Fehlertext von Störung 1 Fehlertext 1: Beginn der Störung 1 dd.mm.yy hh:mm Ende der Störung 1 (nur, wenn Störung 1 beendet) dd.mm.yy...
Seite 228: Menü 6 Konfiguration
Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE *) Der Status abcdef enthält folgende Zustände der Kühlstelle. Wenn ein Zustand nicht aktiv ist, wird an dieser Stelle ein - eingetragen. Beispiel: Zone 1: abcdef x °C Ein-Zonen-Betrieb bzw.
Seite 229 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 6-1 Kühlstelle Eingabe Vorgabe KÜHLSTELLE POS: XXXXX Nur Text Kühlstellenname: Freier Text, der die Kühlstelle bezeichnet (s. Hinweis nach Kühlstellen xxxxxxxxxxxxxxx der Tabelle) regler Freier Text, der in den Menü hinter Position (POS:) ange...
Seite 230 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 6-2 Regler REGLER POS: XXXXX Weiter zu Menü 6-2-1 1 Typ und Version Weiter zu Menü 6-2-2 2 Temperaturanzeige Weiter zu Menü 6-2-3 3 Alarmverzögerung Weiter zu Menü 6-2-4 4 230V Eingänge...
Seite 231 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 6-2-4 230 V Eingänge Die Umstellung der Digitaleingänge ist nur für ausgebildetes Personal gedacht, da sich Änderungen auf andere Funktionen auswirken können. Eingabe Vorgabe 230V EING.
Seite 232 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 6-2-5 Fühler Typ Entsprechend der Eingabe wird zwischen den Werten ausgewählt. Der Haken zeigt die aktuelle Einstellung an. Eingabe Vorgabe FÜHLERTYP POS: XXXXX √ ↵ √...
Seite 233 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE * Unterstützte Kältemittel: R404A, R744 (CO ), R134a, R410A, R717 (NH3), R22, R290, R407C, R507, R1270, R402A, R502, R407F, R422A, R422D, R408A, R407D, R407A, R427A, R438A, R152a, R170, R600, R600a Praxis-Tipp am Beispiel “Anschluss eines Drucktransmitters -1 ..
Seite 234 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE Eingabe Vorgabe EEV ZONE 1 POS: XXXXX Einspritzdauer nach dem Einschalten der Steuerung 0..100.0 5.0 min Einspr.dauer XX.X m oder nach der Abtauung oder bei einer Blockade der Regelung Der eingegebene Wert darf nicht größer als der ak...
Seite 235 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 6-2-8 EEV Regler Zone 2 Dieses Menü ist nur sichtbar, falls - in der Systemzentrale der Modus „Master“ bzw. - im Marktrechner der „Superuser-Modus“ aktiviert ist - Details siehe Kapitel Bedienung.
Seite 236 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 6-3 Kühlung Eingabe Vorgabe KÜHLUNG POS: XXXXX Korrekturoffset für Druckverluste in der Saugleitung --, 0..20 Korroff. t0 XX K WICHTIG: im Stand-Alone-Betrieb muss -- eingestellt werden! Dauerlaufüberwachung...
Seite 237 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE Eingabe Vorgabe ALARMPRIOS POS: XXXXX Temperaturfühler ausgefallen -, 0..99 Fühlerbruch Kühlraumtür länger als Verzögerungszeit geöffnet; -, 0..99 Tür offen Priorität gilt für die Meldung Kühlraumtür offen Keine Abtauung innerhalb der Alarmverzögerungszeit;...
Seite 238 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 6-6 Notnetzbetrieb Eingabe Vorgabe NOTNETZ POS: XXXXX ↑, ↓, (J/N) Funktionalität der Kühlung während des Fkt. Kühl. AUS Notnetzbetriebes ausgeschaltet? (J/N) ↑, ↓, (J/N) Funktionalität der Abtauung während des Fkt.
Seite 239 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 NE S Menü 6-7 COPT+ Eingabe Vorgabe COPT+ POS: XXXXX ↑, ↓, Grundsätzliche Teilnahme des Reglers an der COPT+ Saugdruck-Schiebung (Funktion COPT+). (EIN/AUS) Anmerkung: Der Versand erfolgt über ein CAN- BusTelegramm und greift in die Regelung ein! Verzögerungszeit nach Ablauf der Abtauung,...
Seite 240: Reglertyp Ur 141 Te - Menübaum
Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE 8.5 Reglertyp UR 141 TE - Menübaum 1 2 3 4 5 6 7 8 ON/OFF = Master-/Slave-Modus EIN/AUS 5..8: OFF Ebene 1 Ebene 2 Ebene 3 Menünummer Menüname...
Seite 241 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE Ebene 1 Ebene 2 Ebene 3 Menünummer Menüname Sollwerte Rahmenheizung RAHMENHEIZ Modus Rahmen 2-5-1 MODUS Sollwerte Rahmen 2-5-2 SOLLWERTE Modus Umschaltung 2-5-3 MODUS UM Sollwerte Umschaltung 2-5-4 SOLLW.UM...
Seite 242: Menü 0 Hauptmenü
Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE 8.5.1 Menü 0 Hauptmenü KÜHLSTELLE POS: XXXXX Weiter zu Menü 1 1 Istwerte Weiter zu Menü 2 2 Sollwerte Weiter zu Menü 3 3 Uhr Weiter zu Menü 4 4 Meldungen Weiter zu Menü...
Seite 243 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 1-1 Temperaturfühler TEMPERATUR XXXXX Anzeige momentane Raumlufttemperatur Eingang Z21/Z22 Temperat. R4.1 XXX °C Anzeige momentane Verdampfer-Abtauendtemperatur Eingang Z31/Z32 Temperat. R1.1 XXX °C Anzeige momentane Verdampfereingangs-Temperatur Eingang Z41/Z42 Temperat.
Seite 244 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 1-3 Abtauung Zone 1 ABTAUUNG 1 XXXXX Anzeige des Sollwerts der Zeit, in der sich die Verdampfer-Abtauendtemperatur innerhalb Zählgeschw.keit eines Bandes um 0 °C befinden darf, bevor der Abtauzähler dekrementiert Anzeige Zählwert;...
Seite 245 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 1-5 Alarm ALARM XXXXX Anzeige momentaner Zustand AUS/EIN des Ausgangs Alarm Klemme 15/16/18 Alarmrelais Anzeige Sollwert Übertemperatur Zone 1 Soll übertemp1 XX °C Anzeige Sollwert Untertemperatur Zone 1...
Seite 246: Menü 2 Sollwerte
Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 1-8 Abtauung Zone 2 ABTAUUNG 2 XXXXX Anzeige des Sollwerts der Zeit, in der sich die Verdampfer-Abtauendtemperatur innerhalb Zählgeschw.keit eines Bandes um 0 °C befinden darf, bevor der Abtauzähler dekrementiert Anzeige Zählwert;...
Seite 247 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 2-1-1 Zone 1 Eingabe Vorgabe KÜHLUNG 1 POS: XXXXX Sollwert Raumlufttemperatur --, -45..40 -20 °C Sollwert R4.1 XXX °C Sollwert Hysterese Raumlufttemperatur; erscheint nur bei 1..10 Hysterese R4.1...
Seite 248 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 2-1-4 Zone 2U Umschalt. Eingabe Vorgabe KÜHLUNG 2U POS: XXXXX Sollwert Raumlufttemperatur --, -45..40 -24 °C Sollwert R4.2 XXX °C Sollwert Hysterese Raumlufttemperatur; erscheint nur bei 1..10...
Seite 249 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 2-2-2 Zone 2 Eingabe Vorgabe ABTAUUNG 2 POS: XXXXX Sollwert der Zeit, in der sich die Verdampfer-Abtauendtem 0..15 Zählgeschw.keit peratur innerhalb eines Bandes um 0 °C befinden darf, bevor der Abtauzähler dekrementiert...
Seite 250 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 2-3 Lüfter LÜFTER POS: XXXXX Weiter zu Menü 2-3-1 1 Zone 1 Weiter zu Menü 2-3-2; erscheint nur bei eingestelltem Zwei-Zonen-Betrieb (Menü 6-1) 2 Zone 2 Weiter zu Menü...
Seite 251 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 2-4-1 Zone 1 Eingabe Vorgabe ALARM 1 POS: XXXXX Sollwert Übertemperatur, bei dem der Alarm Übertempera -35..50 -12 °C Soll Übertemp. XX °C tur ausgelöst wird Sollwert Temperatur (Differenz unter dem Sollwert der --, 0..10...
Seite 252 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 2-5-1 Modus Rahmen Entsprechend der Eingabe wird zwischen den Werten ausgewählt. Der Haken zeigt die aktuelle Einstellung an. Eingabe Vorgabe MODUS POS: XXXXX √ ↵ √...
Seite 253: Menü 3 Uhr
Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE 8.5.4 Menü 3 Uhr POS: XXXXX Weiter zu Menü 3-1 1 aktuelle Zeit Weiter zu Menü 3-2 2 Abtauuhr Weiter zu Menü 3-3 3 Sollw.umschaltung S Menü 3-1 aktuelle Zeit Die Vorgabe der Zeit erfolgt über den Uhrzeit-Master (Systemzentrale / Marktrechner / Bedientermi...
Seite 254 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 3-2-a Abt.Uhr Z2 Eingabe Vorgabe ABT.UHR Z2 POS: XXXXX ↑, ↓, Einstellung, wie die Temperaturzone 2 abgetaut werden MitZ1 Abtauuhr soll: (MitZ1, EXT, INT) - MitZ1...
Seite 255: Menü 4 Meldungen
Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE 8.5.5 Menü 4 Meldungen MELDUNGEN POS: XXXXX Weiter zu Menü 4-1 Meldespeicher anzeigen 1 ansehen Die Meldungen im Meldespeicher werden quittiert; nach Anzeige Alarme quittiert: zurück mit 2 quittieren Weiter zu Menü...
Seite 256: Menü 5 Archiv
Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE 8.5.6 Menü 5 Archiv ARCHIV POS: XXXXX Zeitpunkt der Archivierung von Datensatz 1 dd.mm.yy hh:mm Status und Temperatur von Zone 1, s. Anmerkung *) Zone 1: abcdef x °C Status und Temperatur von Zone 2, s.
Seite 257 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 6-1 Kühlstelle Eingabe Vorgabe KÜHLSTELLE POS: XXXXX Nur Text Kühlstellenname: Freier Text, der die Kühlstelle bezeichnet (s. Hinweis nach Kühlstellen xxxxxxxxxxxxxxx der Tabelle) regler Freier Text, der in den Menü hinter Position (POS:) ange...
Seite 258 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 6-2-1 Typ und Version Eingabe Vorgabe VERSION POS: XXXXX Wird über den DIP-Schalter S3 eingestellt UR141TE Reglertyp XXXXXXX Software Version des Kühlstellenreglers Software Vers.: XXXX Geräte-Nummer des Kühlstellenreglers Gerät Nr:...
Seite 259 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 6-2-4 230 V Eingänge Die Umstellung der Digitaleingänge ist nur für ausgebildetes Personal gedacht, da sich Änderungen auf andere Funktionen auswirken können. Eingabe Vorgabe 230V EING.
Seite 260 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 6-2-6 Analoge Eingänge Eingabe Vorgabe ANALOGE EINGÄNGE POS: XXXXX Analogeingang Z1 verwenden (=J) (J,N) AIN1 aktiv nicht verwenden (=N) Auswahl Kältemittel Zone 1 kein kein Kältem.Z 1 xxxx R404A ..
Seite 261 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE Praxis-Tipp am Beispiel “Anschluss eines Drucktransmitters -1 .. 7 bar”: Die Angabe auf dem Drucktransmitter ist hier offensichtlich (-> -1bar) relativ zum Umgebungsdruck. Der Abgleich der Drucktransmitter im Regler erfolgt mit absoluten Druckwerten (der Absolutdruck kann nicht negativ werden).
Seite 262 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE Eingabe Vorgabe EEV ZONE 1 POS: XXXXX ↑, ↓, Öffnungsgrad über CAN-Bus versenden ÖG über CAN (findet dann Verwendung, wenn in der zugehörigen (AUS/EIN) Verbundsteuerung eine “Bedarfsabhängige Sollwerter...
Seite 263 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE Eingabe Vorgabe EEV ZONE 2 POS: XXXXX Offset prozentualer Öffnungsgrad der Temperaturrege 0..100 30 % Offs.Öff.Mö XX % lung Wird der Offset verstellt, wird der interne Lernwert (Summe aus I-Anteil) gelöscht und im weiteren Verlauf erneut gelernt.
Seite 264 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 6-4 Sprache Entsprechend der Eingabe wird zwischen den Werten ausgewählt. Der Haken zeigt die aktuelle Einstellung an. Eingabe Vorgabe SPRACHE POS: XXXXX √ ↵ √ Deutsch ↵...
Seite 265 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE Eingabe Vorgabe ALARMPRIOS POS: XXXXX Ausfall der EEV-Regelfühler; Priorität gilt für die Mel -, 0..99 Fühlerbruch EEV dungen Fühlerbr. EEV Z1, Fühlerbr. EEV Z2 EEV-Regelung blockiert; Priorität gilt für die Meldungen -, 0..99...
Seite 266 Menüstruktur UA 400 E / UA 410 E Reglertyp UR 141 TE S Menü 6-7 COPT+ Eingabe Vorgabe COPT+ POS: XXXXX ↑, ↓, Grundsätzliche Teilnahme des Reglers an der COPT+ Saugdruck-Schiebung (Funktion COPT+). (EIN/AUS) Anmerkung: Der Versand erfolgt über ein CAN- BusTelegramm und greift in die Regelung ein! Verzögerungszeit nach Ablauf der Abtauung,...
Seite 267: Reglertyp Uk 100 E - Menübaum
Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E 8.6 Reglertyp UK 100 E - Menübaum 1 2 3 4 5 6 7 8 ON/OFF = Master-/Slave-Modus EIN/AUS 5..8: OFF Ebene 1 Ebene 2 Ebene 3 Menünummer Menüname...
Seite 268 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E Ebene 1 Ebene 2 Ebene 3 Menünummer Menüname Meldungen Meldungen Anzeigen MELDUNGEN Quittieren MELDUNGEN Löschen MELDUNGEN Archiv Archiv Konfiguration Konfigurat Kühlstelle KÜHLSTELLE Regler REGLER Typ und Version 6-2-1...
Seite 269: Menü 0 Hauptmenü
Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E 8.6.1 Menü 0 Hauptmenü KÜHLSTELLE POS: XXXXX Weiter zu Menü 1 1 Istwerte Weiter zu Menü 2 2 Sollwerte Weiter zu Menü 3 3 Uhr Weiter zu Menü 4 4 Meldungen Weiter zu Menü...
Seite 270 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 1-1 Temperaturfühler TEMPERATUR XXXXX Anzeige momentane Kältemitteltemperaturfühler Eingang Z21/Z22 Temperat. R4.1 XXX °C Anzeige momentane Verdampfer-Abtauendtemperatur Eingang Z31/Z32 Temperat. R1.1 XXX °C Anzeige momentane Verdampfereingangs-Temperatur Eingang Z41/Z42 Temperat.
Seite 271 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 1-3 Abtauung Zone 1 ABTAUUNG 1 XXXXX Anzeige momentaner Zustand AUS/EIN des Abtaurelais 1 Abtauung Anzeige momentane Verdampfer-Abtauendtemperatur Eingang Z31/Z32 Temperat. R1.1 XXX °C Anzeige momentane Verdampfer-Abtauendtemperatur Eingang Z81/Z82; erscheint nur bei Temperat.
Seite 272: Menü 2 Sollwerte
Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 1-7 Kühlung Zone 2 KÜHLUNG 2 XXXXX Anzeige momentaner Zustand AUS/EIN der Kühlung Kühlung Anzeige momentaner Öffnungsgrad Zone 2 Öff.grad Z 2 XX % Anzeige Mittelwert des Öffnungsgrades Zone 2 vom letzten Tag Ög-Mittel 24h...
Seite 273 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 2-1 Kühlung KÜHLUNG POS: XXXXX Weiter zu Menü 2-1-1 1 Zone 1 Weiter zu Menü 2-1-2; erscheint nur bei eingestelltem Zwei-Zonen-Betrieb (Menü 6-1) 2 Zone 2 Weiter zu Menü...
Seite 274 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 2-1-4 Zone 2U Umschalt. Eingabe Vorgabe KÜHLUNG 2U POS: XXXXX Sollwert Kältemitteltemperaturfühler --, -45..40 5 °C Sollwert R4.2 XXX °C Sollwert Hysterese Kältemitteltemperatur; erscheint nur bei 1..10...
Seite 275 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 2-2-4 Zone 2U Umschalt. Eingabe Vorgabe ABTAUUNG 2U POS: XXXXX Sollwert Abtauendtemperatur --, 0..30 -- °C Abtauendtemp XX °C Sollwert Wartezeit zwischen Kühlung und Abtauung 0..15...
Seite 276: Menü 3 Uhr
Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 2-4-4 Zone 2U Umschalt. Eingabe Vorgabe ALARM 2U POS: XXXXX Sollwert Übertemperatur, bei dem der Alarm Übertempera -35..45 45 °C Soll Übertemp. XX °C tur ausgelöst wird Sollwert Temperatur (Differenz unter dem Sollwert der --, 0..10...
Seite 277 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 3-2-a Abt.Uhr Z2 Eingabe Vorgabe ABT.UHR Z2 POS: XXXXX ↑, ↓, Einstellung, wie die Temperaturzone 2 abgetaut werden MitZ1 Abtauuhr soll: (MitZ1, EXT, INT) - MitZ1...
Seite 278: Menü 4 Meldungen
Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E 8.6.5 Menü 4 Meldungen MELDUNGEN POS: XXXXX Weiter zu Menü 4-1 Meldespeicher anzeigen 1 ansehen Die Meldungen im Meldespeicher werden quittiert; nach Anzeige Alarme quittiert: zurück mit 2 quittieren Weiter zu Menü...
Seite 279: Menü 5 Archiv
Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E 8.6.6 Menü 5 Archiv ARCHIV POS: XXXXX Zeitpunkt der Archivierung von Datensatz 1 dd.mm.yy hh:mm Status und Temperatur von Zone 1, s. Anmerkung *) Zone 1: abcdef x °C Status und Temperatur von Zone 2, s.
Seite 280 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 6-1 Kühlstelle Eingabe Vorgabe KÜHLSTELLE POS: XXXXX Nur Text Kühlstellenname: Freier Text, der die Kühlstelle bezeichnet (s. Hinweis nach Kühlstellen xxxxxxxxxxxxxxx der Tabelle) regler Freier Text, der in den Menü hinter Position (POS:) ange...
Seite 281 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 6-2-1 Typ und Version Vorgabe VERSION POS: XXXXX Wird über den DIP-Schalter S3 eingestellt UK 100 E Reglertyp XXXXXXX Software Version des Kühlstellenreglers Software Vers.: XXXX Geräte-Nummer des Kühlstellenreglers (aus EEPROM)
Seite 282 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 6-2-4 230 V Eingänge Die Umstellung der Digitaleingänge ist nur für ausgebildetes Personal gedacht, da Änderungen sich auf andere Funktionen auswirken können. Eingabe Vorgabe 230V EING.
Seite 283 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 6-2-6 Analoge Eingänge Eingabe Vorgabe ANALOGE EINGÄNGE POS: XXXXX Analogeingang Z1 verwenden (=J) (J,N) AIN1 aktiv nicht verwenden (=N) Auswahl Kältemittel Zone 1 kein kein Kältem.Z 1 xxxx R404A ..
Seite 284 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E Eingabe Vorgabe ANALOGE EINGÄNGE POS: XXXXX Maximale Steigung/ Änderung des dynamisch ermit --1..100 tcZ2-Ramp/m xxxK telten tc-Sollwerts. Dynamische Ermittlung des tc-Sollwerts abgeschaltet bei '--'; in diesem Fall wird der Sollwert R4.x verwen...
Seite 285 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E Eingabe Vorgabe EEV ZONE 1 POS: XXXXX Maximaler Notöffnungsgrad 0..50 10 % Max. Not-ÖG XX % Verzögerung bei Unterschreiten der eingestellten mini 9..600 9 sec Verz.min.ÜH XX s malen Überhitzung...
Seite 286 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 6-2-8 EEV Regler Zone 2 Dieses Menü ist nur sichtbar, falls - in der Systemzentrale der Modus „Master“ bzw. - im Marktrechner der „Superuser-Modus“ aktiviert ist - Details siehe Kapitel Bedienung.
Seite 287 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 6-4 Sprache Entsprechend der Eingabe wird zwischen den Werten ausgewählt. Der Haken zeigt die aktuelle Einstellung an. Eingabe Vorgabe SPRACHE POS: XXXXX √ ↵ √ Deutsch ↵...
Seite 288 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E Eingabe Vorgabe ALARMPRIOS POS: XXXXX EEV-Regelung blockiert; Priorität gilt für die Meldungen -, 0..99 EEV-Regel.block. EEV-Regel.block Z1, EEV-Regel.block Z2 Konfigurationsfehler: nicht zulässiger Reglertyp über -, 0..99 RTyp falsch DIP-Schalter S3 eingestellt;...
Seite 289 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E S Menü 6-7 COPT+ Eingabe Vorgabe COPT+ POS: XXXXX ↑, ↓, Grundsätzliche Teilnahme des Reglers an der COPT+ Saugdruck-Schiebung (Funktion COPT+). (EIN/AUS) Anmerkung: Der Versand erfolgt über ein CAN- BusTelegramm und greift in die Regelung ein! Verzögerungszeit nach Ablauf der Abtauung,...
Seite 290 Menüstruktur UA 400 E / UA 410 E Reglertyp UK 100 E Notizen: Firmware V2.0.0 - Doku 2.1 08. November 2016...
Seite 291: Außerbetriebnahme Und Entsorgung
Unser Lieferumfang ist als eine Komponente ausschließlich und exklusiv zur weiteren Verarbeitung bestimmt. Die Eckelmann AG trifft aus dieser Sachlage heraus keine Maßnahmen zur Rücknahme oder kommunalen Ent sorgung, weil dieses Produkt nicht auf direktem Weg in den freien Markt geliefert wird.
Seite 292 Außerbetriebnahme und Entsorgung Notizen: Firmware V2.0.0 - Doku 2.1 08. November 2016...
Seite 293: Alarme Und Meldungen Ua 400 E / Ua 410 E
Alarme und Meldungen UA 400 E / UA 410 E 10 Alarme und Meldungen UA 400 E / UA 410 E In der Tabelle sind alle Meldetexte und deren mögliche Ursache enthalten. Jeder Meldetext hat eine Priorität, die in der Maske Alarmprioritäten (Menü 6-5) eingestellt werden kann.
Seite 294 Alarme und Meldungen UA 400 E / UA 410 E Meldungstext Ursache Abhilfe Meldungen Fühlerbruch Fx Ein Fühler wurde abgezogen, ein Kurzschluss oder Anschlusskabel überprüfen, eine Einstreuung ist am Fühler aufgetreten. Die Tem Abschirmung überprüfen oder peratur am Fühler liegt außerhalb des eingestellten betroffene Fühler austauschen...
Seite 295: Alarmierung Und Überwachung
Alarme und Meldungen UA 400 E / UA 410 E 10.1 Alarmierung und Überwachung 10.1.1 Alarm bei offener Kühlraumtür Reglertyp UR 141 NE, UR 141 TE Bleibt nach einer einstellbaren Zeit die Kühlraumtür offen (Menü 6-2-3), so erfolgt ein Alarm.
Seite 296: Untertemperaturüberwachung T0
Alarme und Meldungen UA 400 E / UA 410 E 10.1.3 Untertemperaturüberwachung t Anhand dieser Funktion erfolgt eine Überwachung des von der Verbundsteuerung übertragenen t auf unpassend tiefe Werte und dient u.a. der Früherkennung, dass der Kühlstellenregler nicht versehentlich einer “falschen” Verbundsteue...
Seite 297: Alarm Wegen Fühlerbruch
Alarme und Meldungen UA 400 E / UA 410 E 10.1.6 Alarm wegen Fühlerbruch Erkennt die Elektronik einen Fühlerbruch oder Fühlerkurzschluss, so erfolgt nach Ablauf der eingestellten Ver zögerungszeit ein Alarm. Alarme wegen Fühlerbruch werden bei Fühlern, die für die Regelfunktionen unabdingbar sind, in jedem Fall ausgelöst.
Seite 298: Regelung Blockiert (Stall Detect)
Alarme und Meldungen UA 400 E / UA 410 E 10.1.9 Regelung blockiert (stall detect) Die EEV-Regelung wurde blockiert. Diese Meldung wird generiert, wenn der Zustand stall detect über die Zeit spanne von 3 Wiederholungen des Wiederanlaufs x 10 Minuten = 30 Minuten ansteht. Es erfolgt eine Meldung mit Prio 0.
Seite 299: Individuelle Vergabe Der Prioritäten
Alarme und Meldungen UA 400 E / UA 410 E 10.2 Individuelle Vergabe der Prioritäten Im Kühlstellenregler besteht die Möglichkeit, für die meisten Alarme eine eigene Priorität zu vergeben (Parame ter Kühlstellenregler prio auf NEIN, Menü 6-5). Dadurch wird das gezielte Ansprechen von Alarmzielen und eine Abstimmung der Alarmierung auf individuelle Anforderungen möglich.
Seite 300: Alarmierungswege
Alarme und Meldungen UA 400 E / UA 410 E - Steht ein Alarm mit einer Reglerpriorität > 0 an und wird diese Priorität auf 0 gesetzt, bevor der Alarm als gegangen markiert wurde, hat die Steuerung keine Möglichkeit, den Alarm im Marktrechner zurück...
Seite 301: Meldungen
Alarme und Meldungen UA 400 E / UA 410 E 10.5 Meldungen Zustände außerhalb der normalen Betriebsbedingungen, die jedoch keinen Alarm darstellen, werden über die Schnittstellen gemeldet und in die Meldeliste eingetragen. Beispiele für Meldungen: ‐ Spannungsausfall ‐ Sollwertverstellung ‐ Handabschaltung ‐...
Seite 302 Alarme und Meldungen UA 400 E / UA 410 E Notizen: Firmware V2.0.0 - Doku 2.1 08. November 2016...
Seite 303: Technische Daten Ua 400 E / Ua 410 E
Technische Daten UA 400 E / UA 410 E 11 Technische Daten UA 400 E / UA 410 E 11.1 Elektrische Daten Warnung vor gefährlicher elektrischer Spannung! Gefahr eines Stromschlages! Überspannungskategorie III (Prüfspannung 4,0 kV) / Verschmutzungsgrad 2: Alle für den Betrieb mit 230 V AC Netzspannung vorgesehenen Anschlüsse des Gerätes müssen mit dem gleichen Außenleiter beschaltet werden.
Seite 304 Technische Daten UA 400 E / UA 410 E UA 400 E CC / UA 410 E AC Analoge Ausgänge Nur UA 410 E AC: 2 x 0..10 V kurzschlussfest Feldbus-Schnittstelle CAN-Bus potentialfrei Datenschnittstellen DISPLAY: Bediengerät BT 300 x und bis zu 4 Temperaturanzeigen BT 30 USB-Schnittstelle 1.
Seite 305: Mechanische Daten
Technische Daten UA 400 E / UA 410 E 11.2 Mechanische Daten Hutschienenmontage UA 400 E CC / UA 410 E AC C steht für in Cabinet/DIN rail mounting Gegenstecker mit Kabel Darstellung ohne Gegenstecker Connector set with cable View without connector set eprésentation...
Seite 306 Technische Daten UA 400 E / UA 410 E Notizen: Firmware V2.0.0 - Doku 2.1 08. November 2016...
Seite 307: Artikel-Nummern U. Zubehör Ua 400 E / Ua 410 E
Artikel-Nummern u. Zubehör UA 400 E / UA 410 E 12 Artikel-Nummern u. Zubehör UA 400 E / UA 410 E 12.1 Kühlstellenregler Ausführung Beschreibung Artikel-Nummer UA 400 E CC Für 2 elektronische Expansionsventile, zur Hutschienenmontage, KGLUA4E012 mit CAN-Bus, UA 410 E AC Für 2 elektronische Expansionsventile, zur Hutschienenmontage,...
Seite 308 Artikel-Nummern u. Zubehör UA 400 E / UA 410 E Notizen: Firmware V2.0.0 - Doku 2.1 08. November 2016...

Diese Anleitung auch für:

Ua 410 e

ECKELMANN UA 400 E Betriebsanleitung

1 Sicherheitshinweise

2 Systemaufbau UA 400 E / UA 410 E

3 Aufgaben UA 400 E / UA 410 E

4 Funktion UA 400 E / UA 410 E

5 Installation U. Inbetriebnahme UA 400 E / UA 410 E

6 Anschluss- / Klemmenbelegung UA 400 E / UA 410 E

7 Bedienung UA 400 E / UA 410 E

9 Außerbetriebnahme und Entsorgung

10 Alarme und Meldungen UA 400 E / UA 410 E

Quicklinks

Verwandte Anleitungen für ECKELMANN UA 400 E

Inhaltszusammenfassung für ECKELMANN UA 400 E

Diese Anleitung auch für:

Inhaltsverzeichnis
