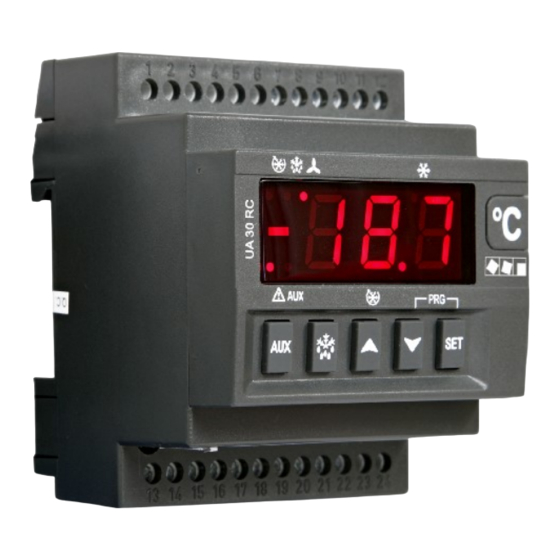

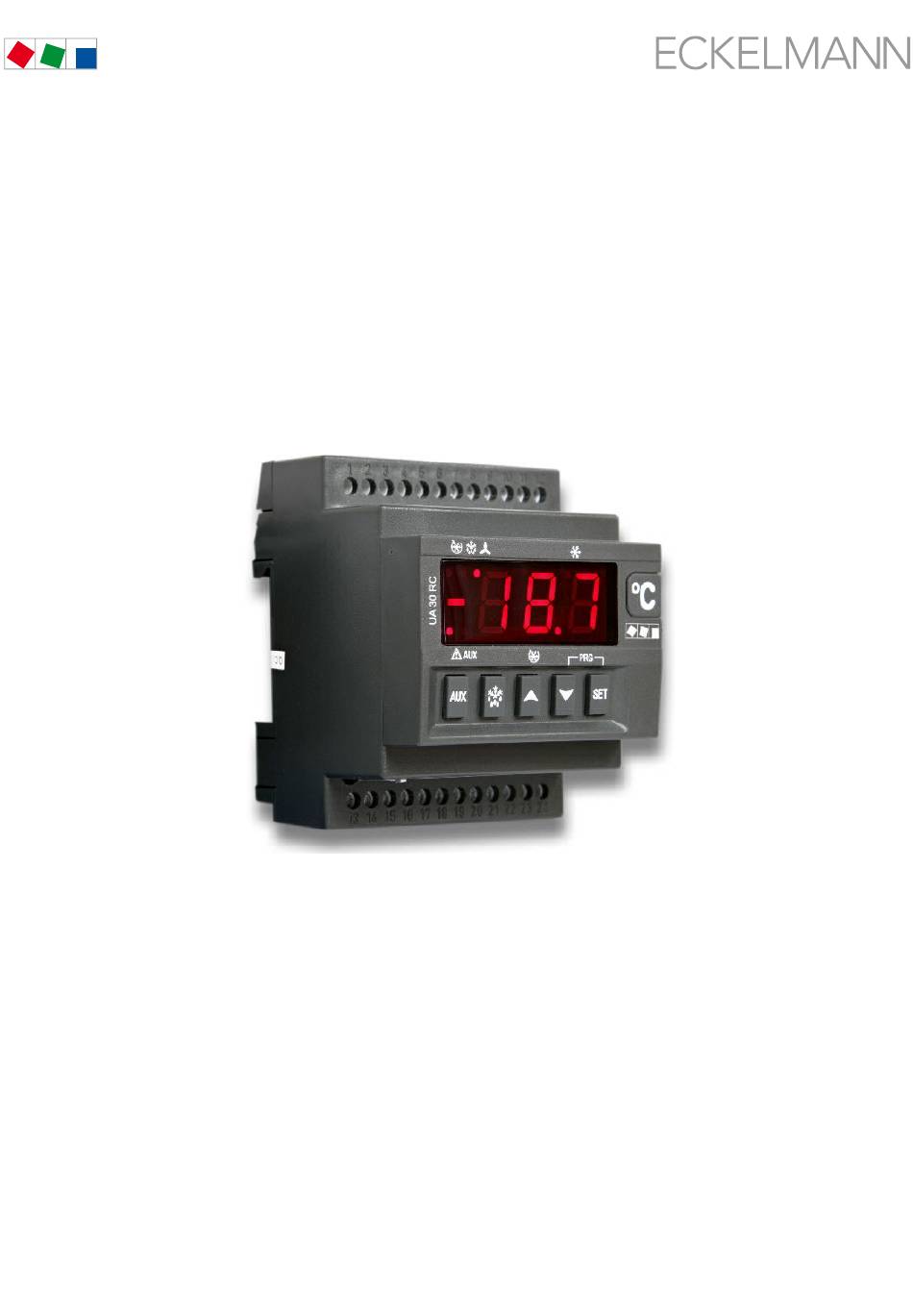

- Seite 1 Betriebsanleitung Kompaktkühlstellenregler UA 30 RC Version 5.4 Version 2.1 - 23. November 2015...
- Seite 2 Homepage: www.eckelmann.de Bestimmungsgemäßer Gebrauch Diese Steuerung ist ausschließlich für den vorgesehenen Gebrauch bestimmt: Die Steuerung UA 30 RC ist für Informationen zu Sicherheits- und Anschlusshinweisen sind im Handbuch "Grundlagen und allgemeine den Einsatz als Kühlstellenregler in Gewerbe− und Industriekälteanlagenmit dem in dieser Betriebsanleitung Sicherheits- und Anschlusshinweise"...
-
Seite 3: Inhaltsverzeichnis
Verschmutzung oder Feuchte. Für ausreichende Belüftung der Kühlschlitze muss gesorgt werden. Beim UA 30 RC ist der erste digitale Eingang als Türkontakt (Klemme 7,8) vorgesehen, der zweite digitale Eingang (Klemme 9,10) lässt sich mittels Parameter "i2F" für 8 Einstellungen frei konfigurieren. -
Seite 4: Anschluss- Und Klemmenbelegung
ANSCHLUSS- UND KLEMMENBELEGUNG 5.3 GRÖßTE GESPEICHERTE TEMPERATUR EINSEHEN Einmal kurz die Taste drücken. Meldung ”Hi”, danach Anzeige der Maximal-Temperatur Normalanzeige: Betätigen der Taste oder 5s warten 5.4 ZURÜCKSETZEN VON MAX- UND MIN-TEMPERATUR Zurücksetzen der gespeicherten Werte, während die Min- oder Max-Temperatur angezeigt wird: Die SET-Taste für 3s gedrückt halten, bis die Anzeige rSt blinkt. -
Seite 5: Menüstruktur
MENÜSTRUKTUR ALd Temperatur-Alarmverzögerungszeit: (0 .. 255 min) dAo Temperatur-Alarmverzögerung nach Inbetriebnahme: (0 .. 23h 50min) EdA Temperatur-Alarmverzögerung nach Abtauende: (0 .. 255 min) 6.1 REGELUNG dot Temperatur-Alarmverzögerung nach dem Schließen der Türe: (0 .. 255min) HY Hysterese (0,2°C .. 30,0°C): Schalthysterese bzgl. dem Sollwert. doA Alarmverzögerung bei geöffneter Tür: (0 .. -
Seite 6: Alarme Und Meldungen
6.9 DEFAULTWERTE Kürzel Bezeichnung Grenzwerte Default Ebene Meldung Ursache Ausgänge REGELUNG °C/ UA 30 RC ”P1” Fehler Regelfühler Alarm-Ausgang AKTIV; min/ h Kühlung gemäß Parameter .”Con” und ”CoF” Sollwert (über SET-Taste) LS .. US “P2” Fehler Verdampfer-Fühler Alarm-Ausgang AKTIV; Regelung weiterhin aktiv.
