PowerMax Schiebereinheit SN5650-PMO-0065 — SN5650-PMO-0260

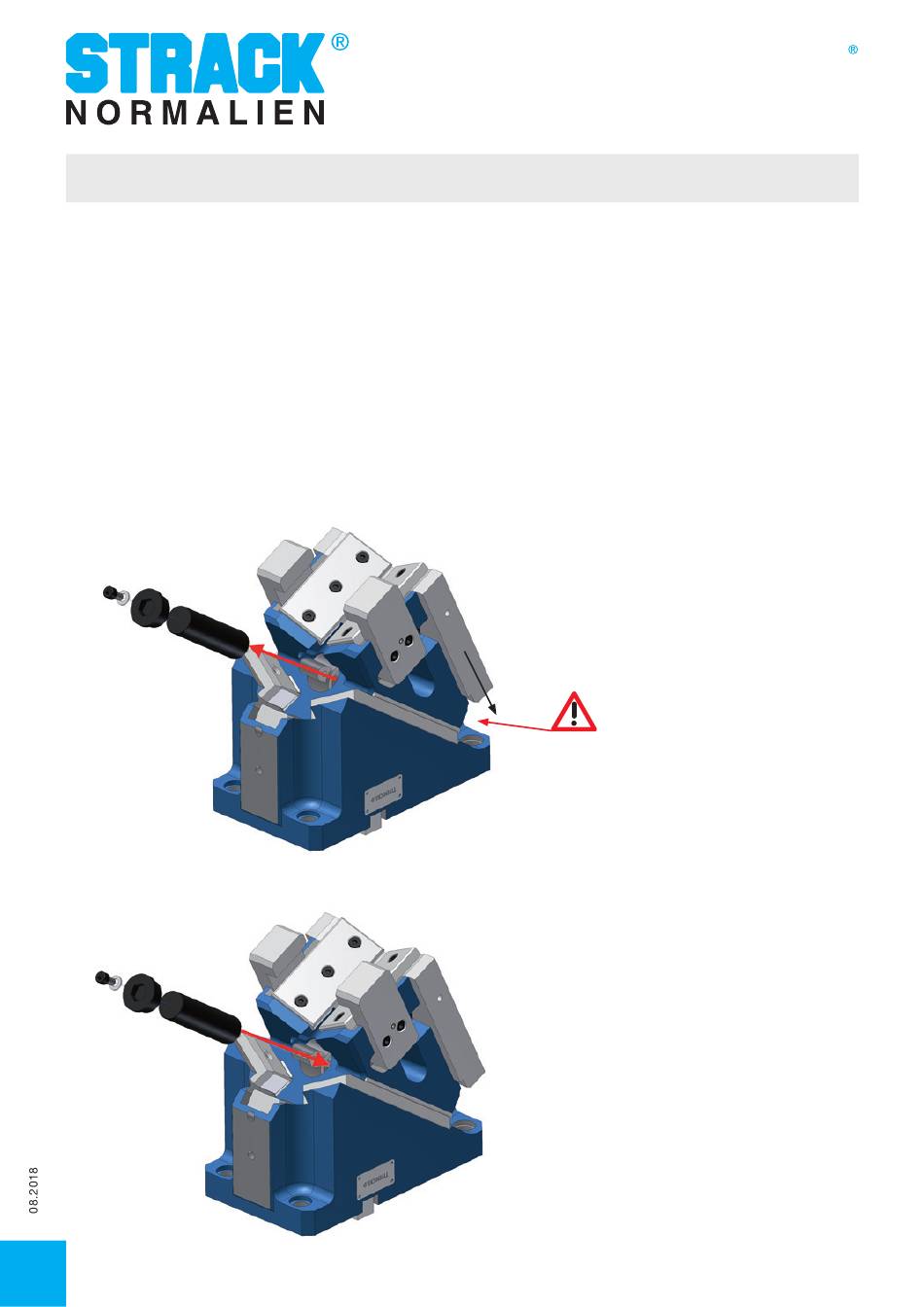

11. Demontage / Montage der Gasdruckfedern
Um die Gasdruckfeder aus dem Schieber auszubauen, müssen zuerst die Sicherungsschraube und der
Verschlussstopfen demontiert werden.
Achtung: der Schieberschlitten fällt nach dem Auschrauben des Verschlussstopfens in seine untere
Endposition.
Der Einbau erfolgt in umgekehrter Reihenfolge. Hierzu muss der Schieberschlitten zurückgezogen werden,
um den Stopfen hinein drehen zu können. Der Stopfen ist anschließend mit der Sicherungsschraube und
der Unterlegscheibe zu sichern.
Bild 1
Bild 2
26
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMO
1. Demontage der Gasdruckfedern
Verletzungsgefahr
2. Montage der Gasdruckfedern
PowerMax
