Fehlerdiagnose
3.4 In Anzeige erscheint Fehlermeldung „E2"
• Anschluß Antriebsmotor zum Leistungssteuerteil überprüfen. Erscheint Feh-
lermeldung „E2" weiterhin, Antriebsmotor austauschen. In seltenen Fällen
kann die Steuerung ursächlich für den Fehler sein
auf Seite 27).
4 Chemikalienbäder
4.1 Keine Umwälzung im Entwickler o. Fixierer
• Umwälzpumpe läuft, aber keine Umwälzung sichtbar. Luft im Heiz- und
Umwälzsystem. Zum Entlüften:
• Schmutz in der Pumpenkammer. Die Pumpenkammer kann, durch Lösen der
vier Schrauben, einfach geöffnet werden. Vor dem Öffnen der Pumpe das
Bad ablassen. Beim Schließen darauf achten, daß die Dichtung richtig einge-
legt ist und nicht beschädigt wird.
• Pumpe läuft nicht. Spannung an den Anschlüssen X3 und X4 am Leistungs-
steuerteil messen. Ist keine Spannung meßbar,
Funktion" auf Seite 37. Spannung vorhanden: Pumpe austauschen.

4.2 Solltemperatur im Entwicklerbad wird nicht erreicht

• Keine Umwälzung:
1) Umwälzpumpe bekommt keinen Strom oder ist defekt.
2) Luft in der Umwälzung:

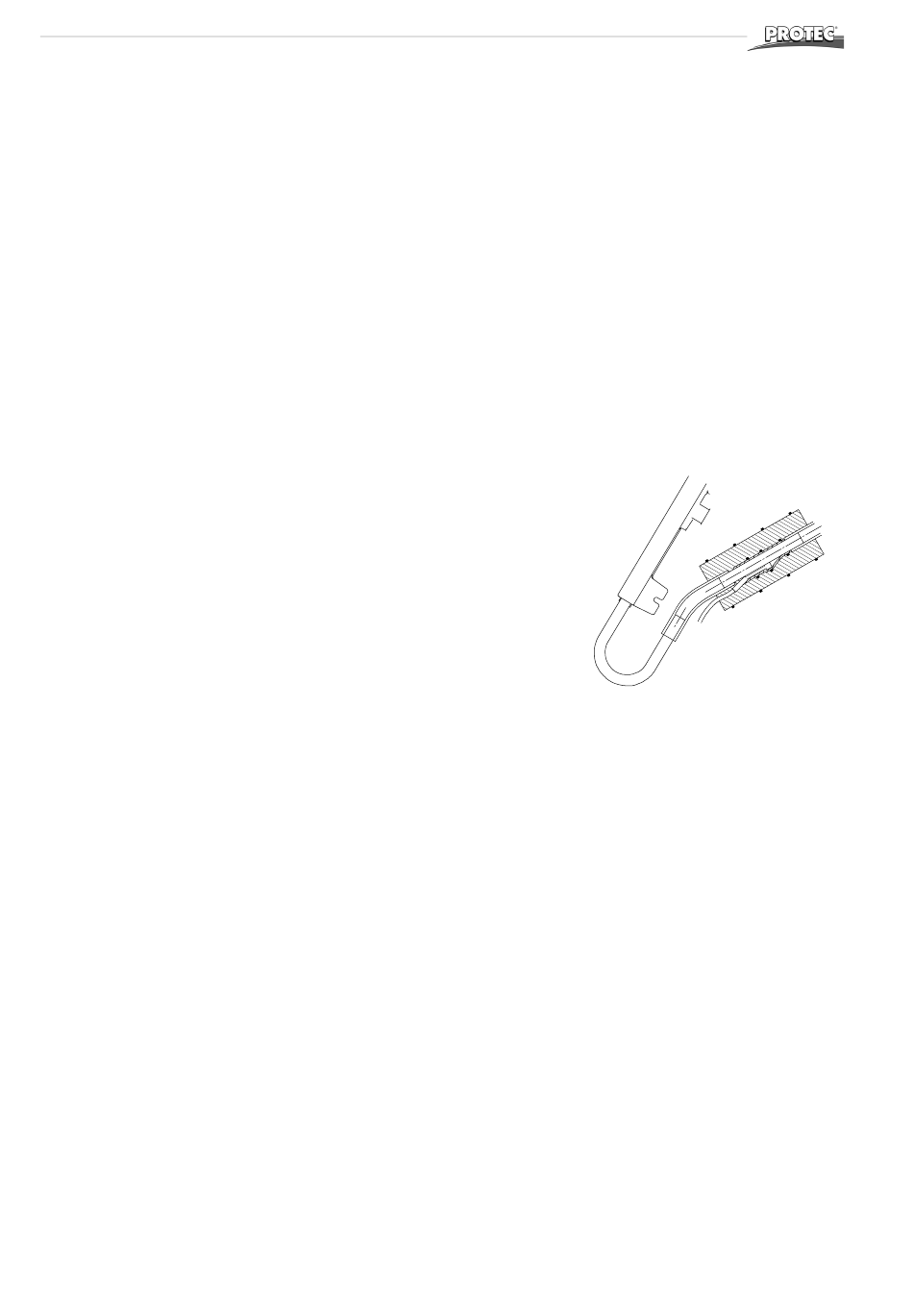

• Temperaturbegrenzer auf dem Wärmetauscher prüfen. Bis 90 °C muß der
Temperaturbegrenzer Durchgang haben.
Heizpatrone überprüfen: Durchgangswiderstand soll ca. 66 Ω betragen.
•
• Temperaturfühler überprüfen: Spannungswert an X25 auf Steuerteil zwi-
schen Pin 3 (grün) und Pin 2 (braun) messen. Spannungswert muß bei
32 °C ca. 0,32 V betragen.
• Temperatur-Sollwert erhöhen und Spannung an Steuerteil Klemme X13
messen. Anzeigewert soll zwischen Netzspannung und 60 Volt liegen, ggf.
Elektronik austauschen.
4.3 Entwicklerbad-Temperaturanzeige übersteigt den eingestellten Wert,
Entwicklertemperaturtaste blinkt, zwei Querbalken werden angezeigt
• Siehe oben.
• Spannung an Leistungssteuerteil Klemme X13 messen. Es darf keine Span-
nung anliegen, ggf. Elektronik austauschen.
4.4 Temperatur im Entwicklerbad zu hoch oder zu niedrig (Anzeige zeigt
Werte um 20 °C, bzw. 42 °C an)
• Temperaturfühler überprüfen, Temperaturfühler nicht angeschlossen oder
defekt.
4.5 Abgleichen der Badtemperatur / Gemessene Temperatur entspricht nicht
dem angezeigten Wert
Abweichungen zwischen der Temperaturanzeige und dem gemessenen Tempera-
turwert im Entwicklerbad lassen sich abgleichen. Ein Abgleich kann notwendig
sein, wenn der Bad-Temperaturfühler ausgetauscht wurde. Ein Abgleich sollte
dann vorgenommen werden, wenn die Abweichung größer als +/-0,5 °C ist. Der
Einstellbereich beträgt +/-2 °C.
Abgleichvorgang
1. Gerät ausschalten. Entwicklertemperaturtaste drücken und dabei Gerät ein-
schalten. In der Anzeige wird die, über den Fühler gemessene Bad-Tempera-
tur angezeigt.
2. Mit geeichten Thermometer die Temperatur im Entwicklerbad messen.
38
(siehe „Fehlermeldungen"
siehe „1. Probelauf" auf Seite 8
siehe „Gerät „EIN" - keine
siehe „1. Probelauf" auf Seite 8
Pkt. b).
Pkt. b).
®
